ホイール組立

ホイール組立

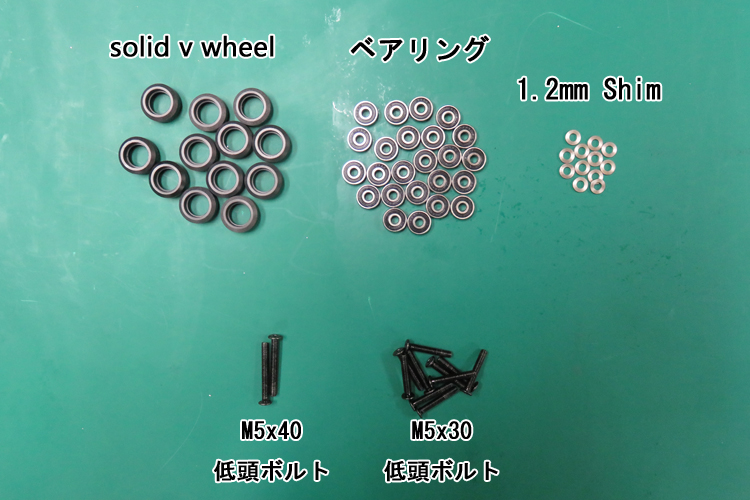

部品表

solid v wheel、ベアリング
部品 数量
solid v wheel 12
ベアリング 24
1.2mm Shim 12
M5x40 低頭ボルト 2
M5x30 低頭ボルト 10



ホイール組立


1個のホイールを組み立てるには、以下の部品を使用します。
・solid v wheel
・ベアリング×2
・1.2mm Shim
・M5×40 低頭ボルト or M5×30 低頭ボルト

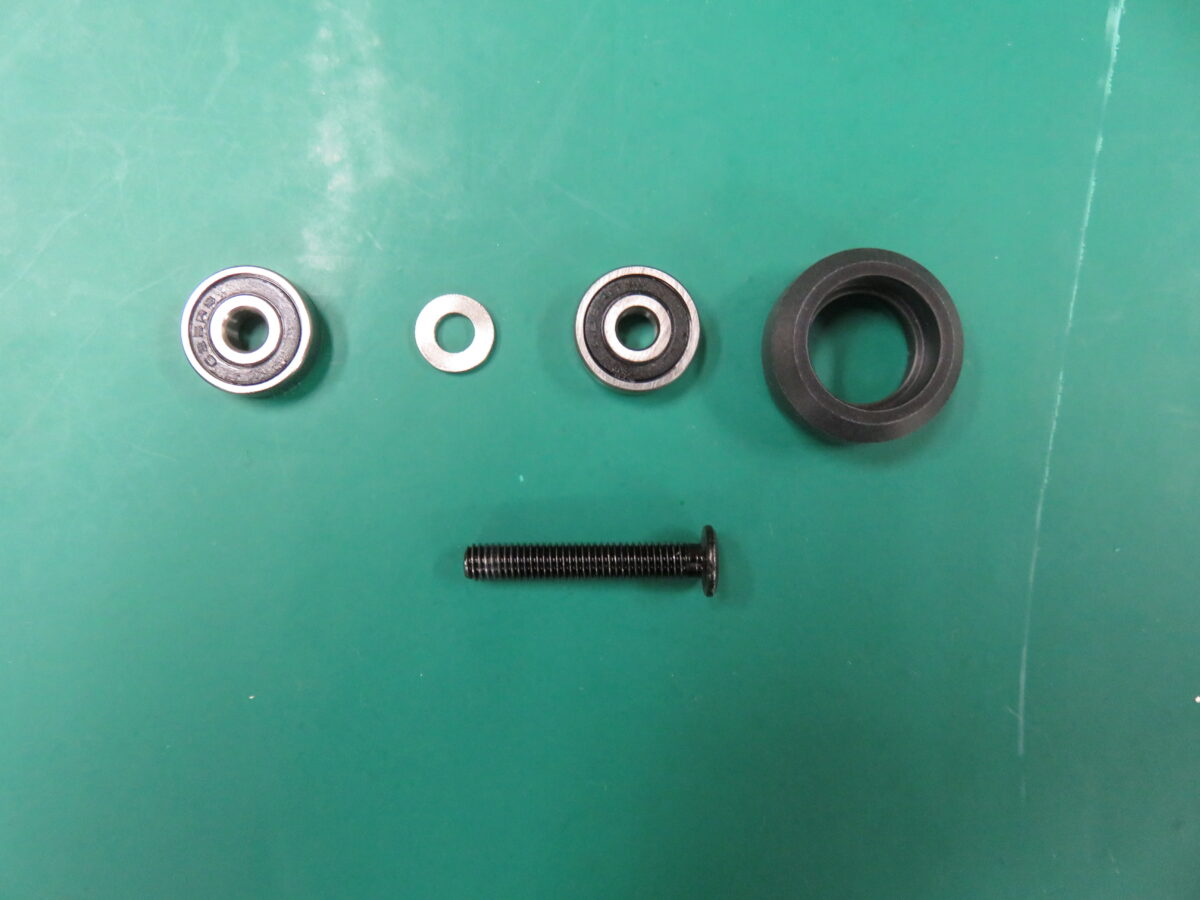

部品の並び順は以下の通りです。
ホイール組立順


まず、solid v wheelにベアリング1個を押し込みます。
(※必要に応じてペンチやハンマーなどを使用して押し込んでください。)

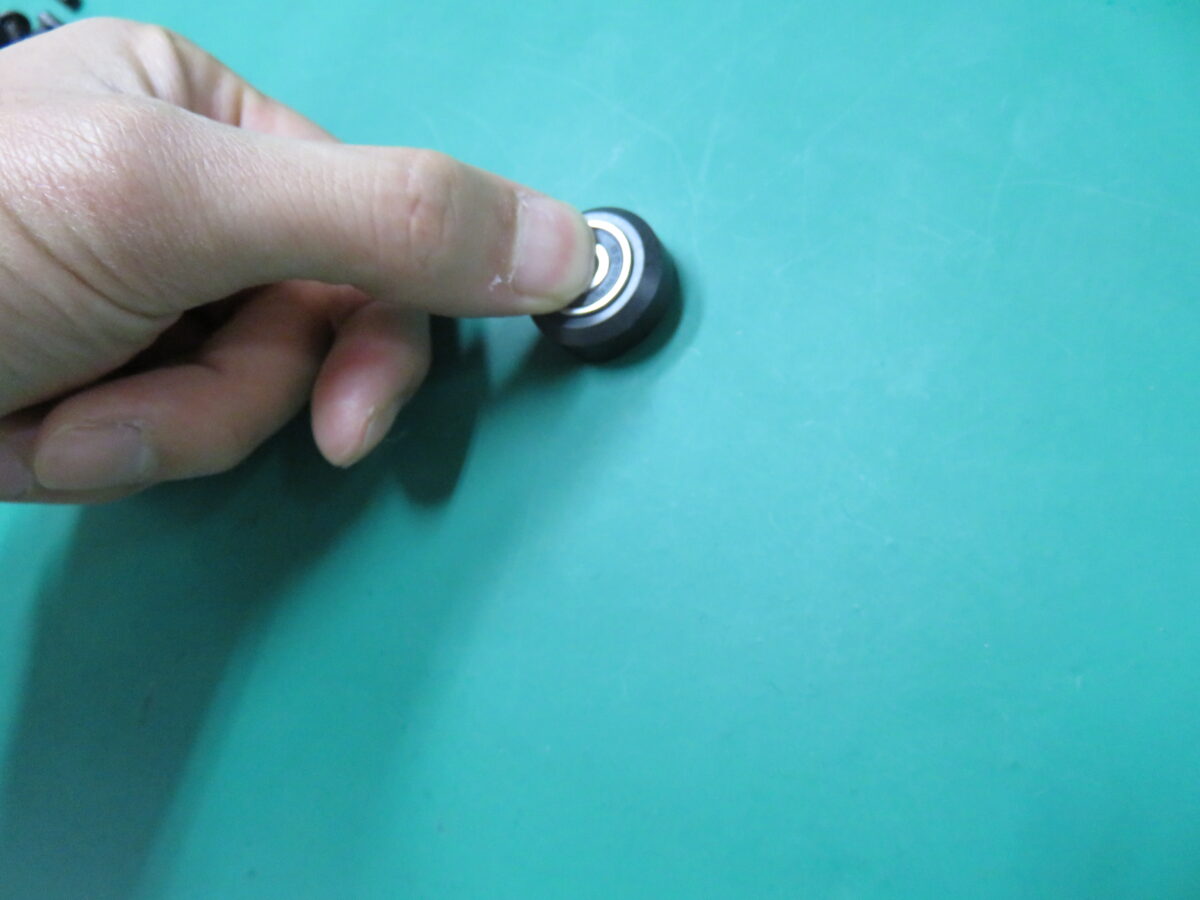

ベアリングを押し込む


次に、ベアリングの穴にM5×40 低頭ボルト or M5×30 低頭ボルトを通した上で、
1.2mm Shim、もう1個のベアリングのを入れ込みます。

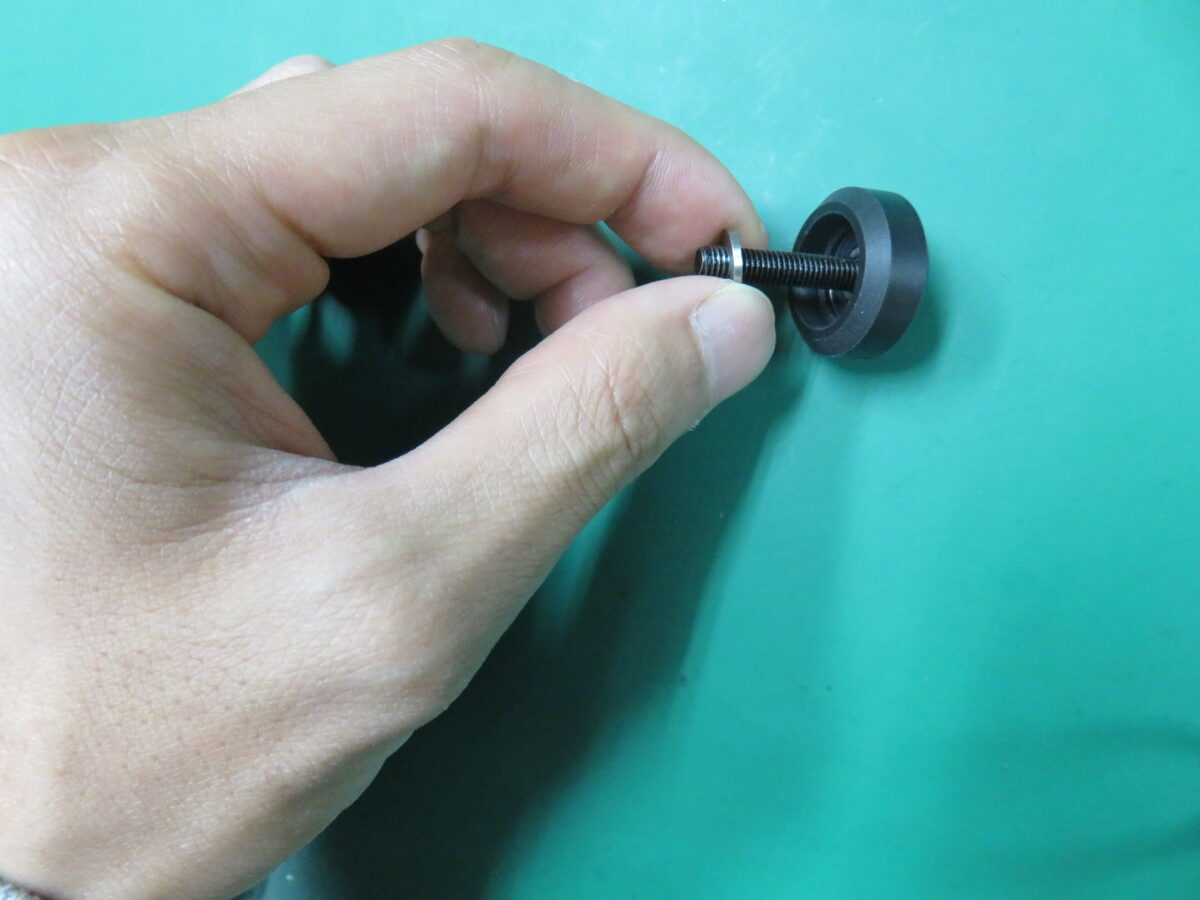

ボルトを通したうえで入れ込む

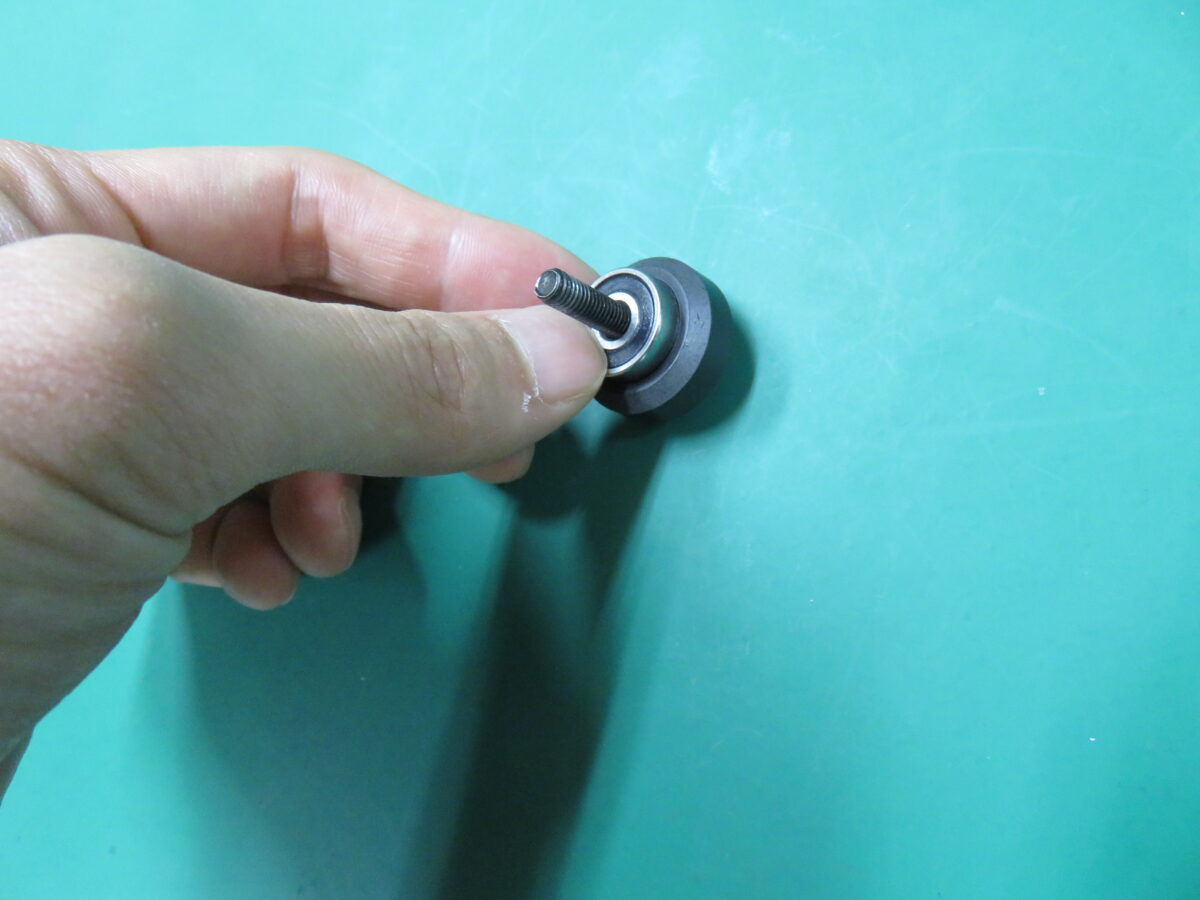

入れ込んだ後


これでホイール1個が完成です。

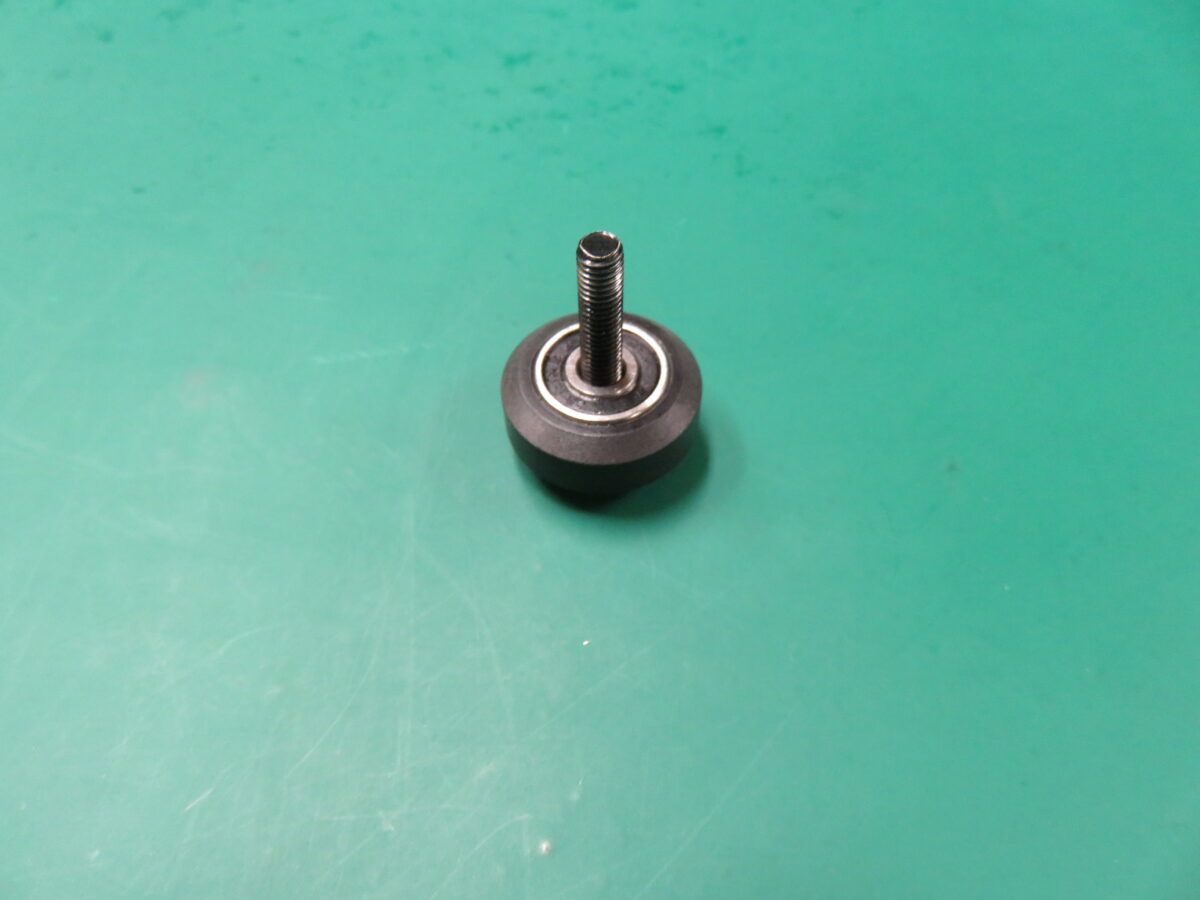

完成品


同じ要領で、残り11個(合計12個)のホイールを組み立てます。
(※こちらで使用した低頭ネジは「XY軸ユニット組み立て」にて使用するネジです。)

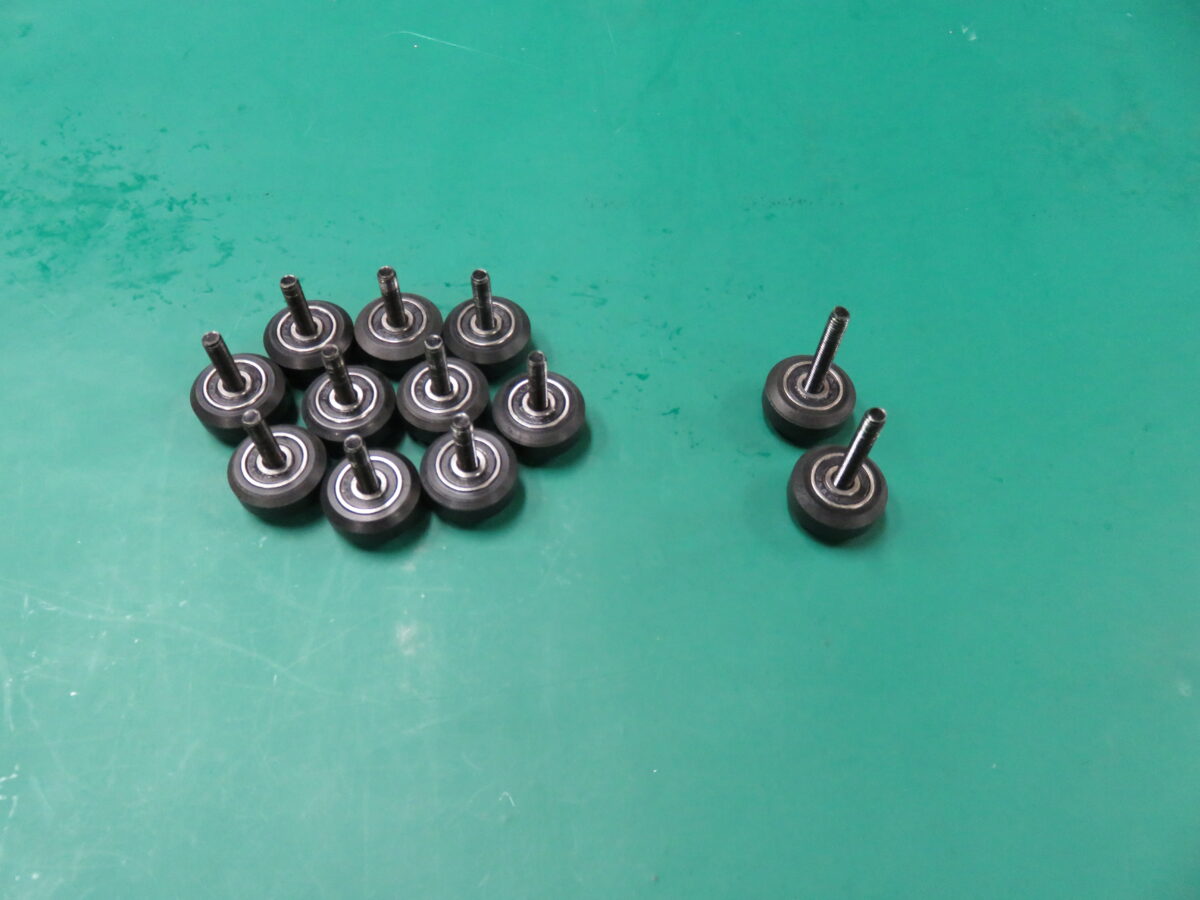

12個完成
