outside cover取り付け、配線ACライン

outside cover取り付け、配線ACライン

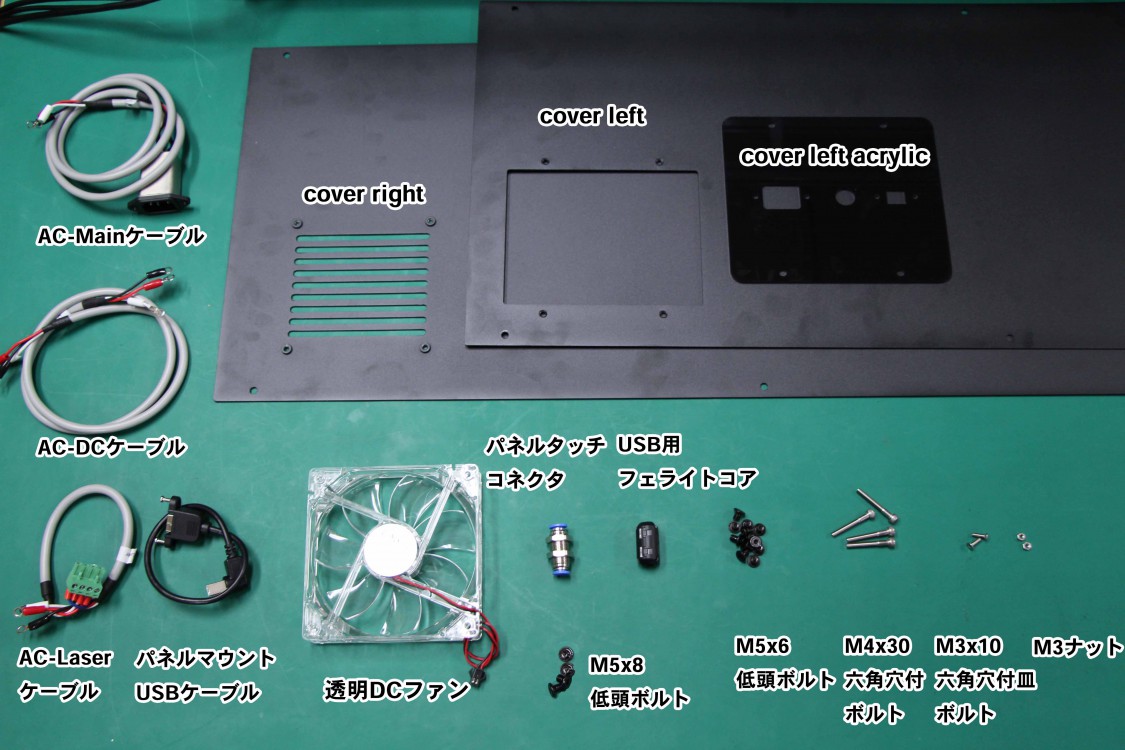

部品表

outside cover
部品 数量
cover left 1
cover right 1
透明DCファン 1
パネルタッチコネクタ 1
AC-Mainケーブル 1
パネルマウントUSBケーブル 1
USB用フェライトコア 1
M5×6低頭ボルト 12
M4×30 六角穴付ボルト 4
M3x6 六角穴付ボルト 2
M3x10 六角穴付皿ボルト 2
M3ナット 2
cover left acrylic 1
AC-DCケーブル 1
AC-Laserケーブル 1
M5x8低頭ボルト 4



cover right 取付

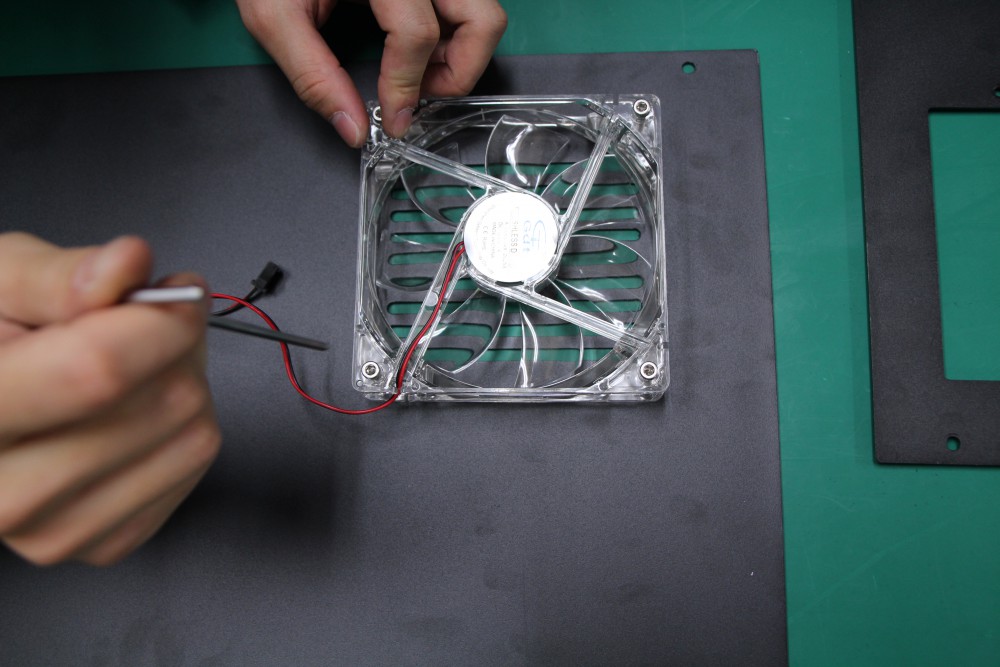

Cover rightに透明DCファンをM4×30 六角穴付ボルトで取り付けます。
透明DCファン

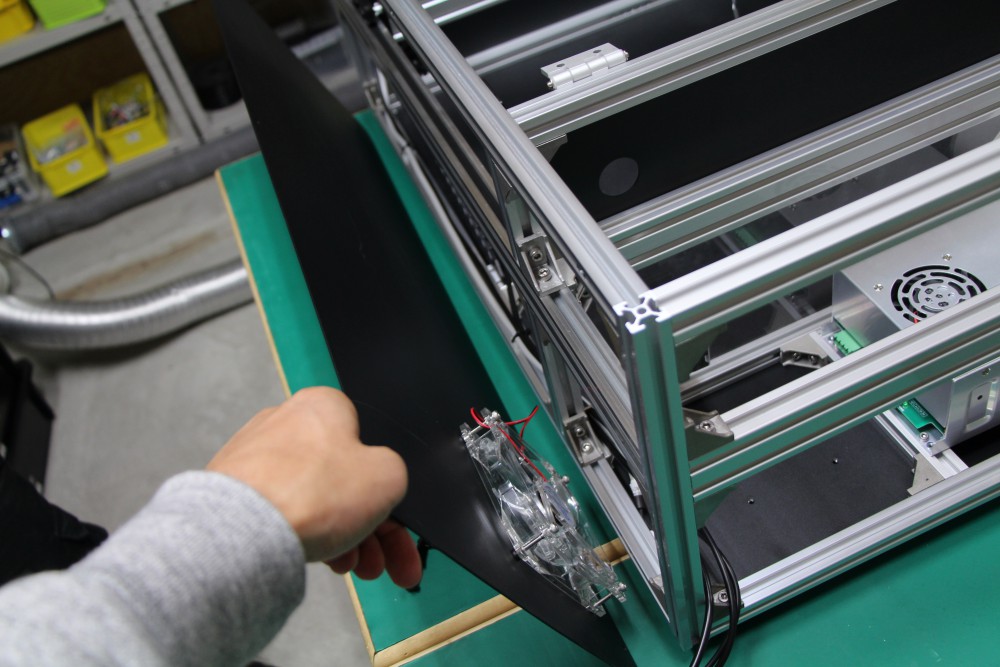

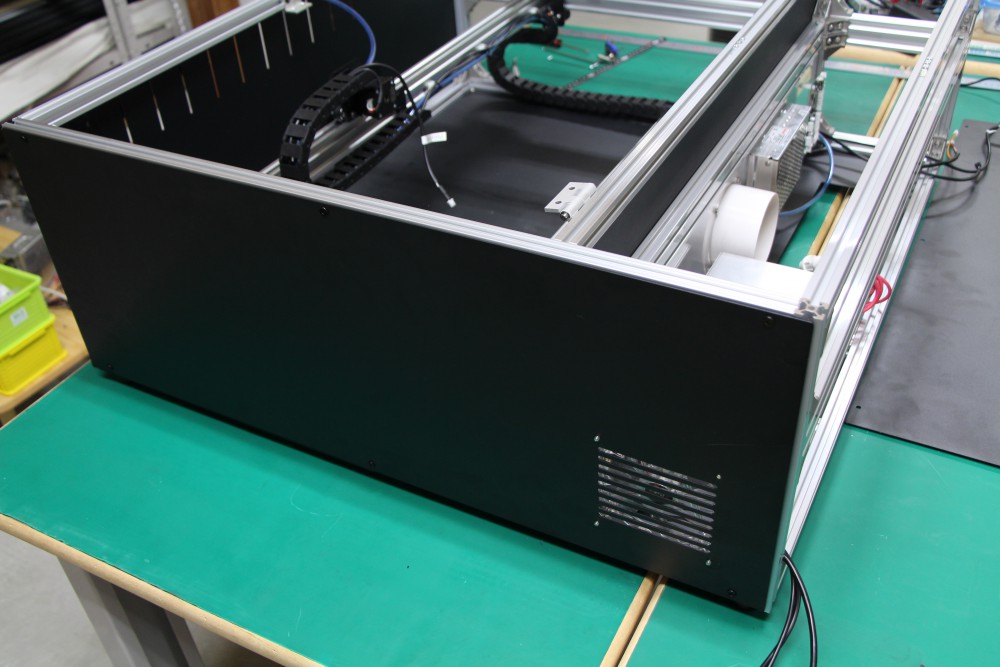

写真の向きで本体にcover rightを取り付けます。
予め入れてあるM5 T nutとM5×6低頭ボルト6個を使用します。
cover right

本体右側


cover left 取付

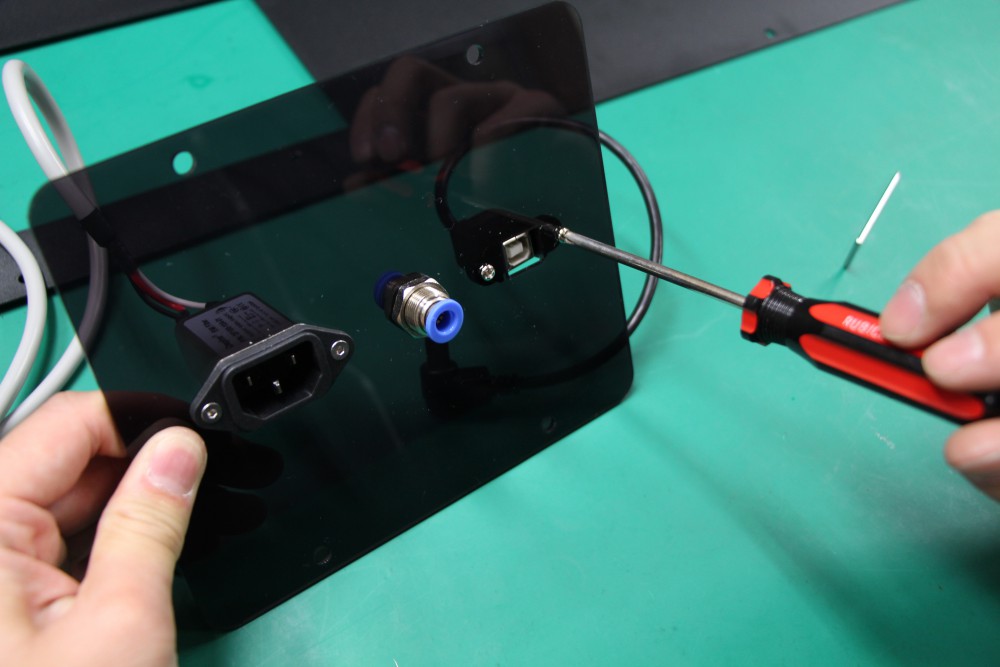

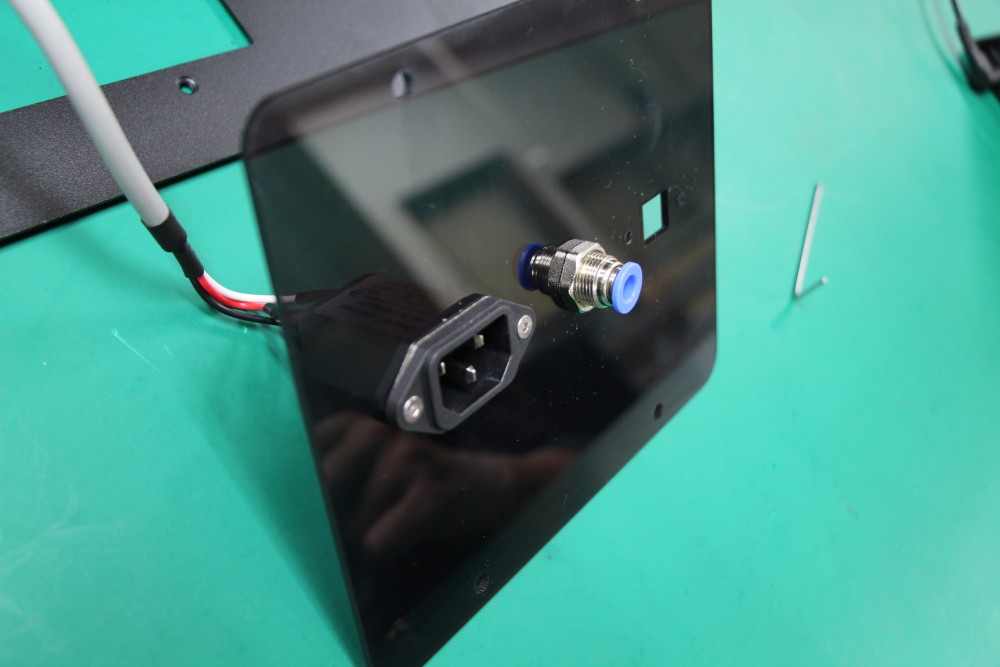

cover left acrylicに、AC-MainケーブルをM3x10六角穴付皿ボルトとM3ナットで取り付けます。
また、パネルタッチコネクタも取り付けます。
カバーレフトアクリル


パネルマウントUSBケーブルも取り付けます。M3x6六角穴付きボルトを使用してください。
パネルマウントUSBケーブル

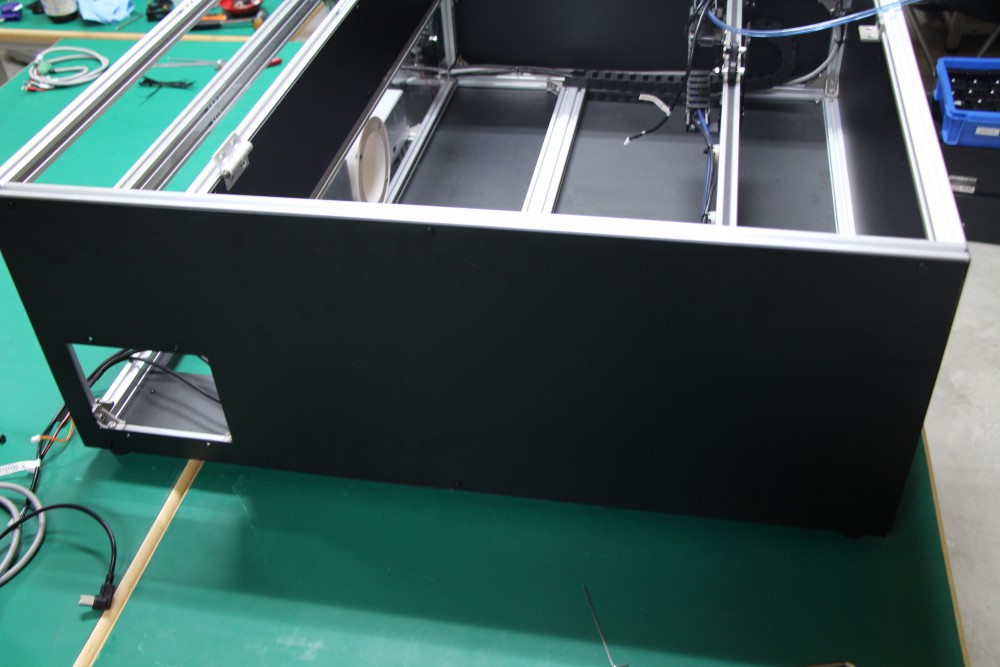

次に、写真のようにcover leftを、予め入れてあるM5 T nutとM5×6低頭ボルト6個で固定します。
本体カバー左面

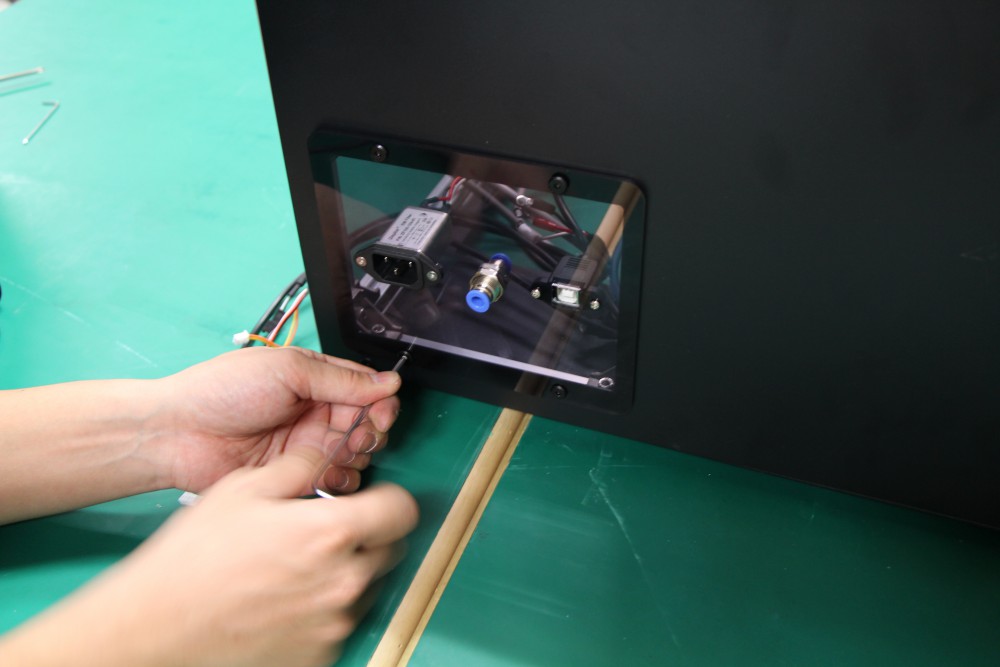

cover left acrylicをcover leftにM5x8低頭ボルトで取り付けます。
アクリルとカバー

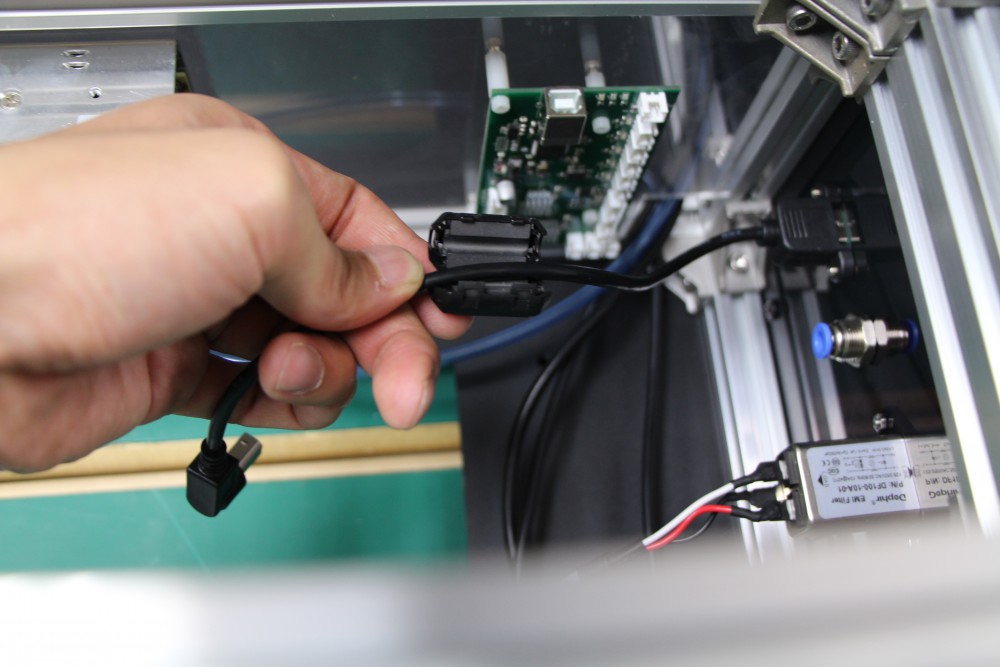

パネルマウントUSBケーブルにUSB用フェライトコアを取り付けます。
パネルマウントUSBケーブルとUSB用フェライトコア

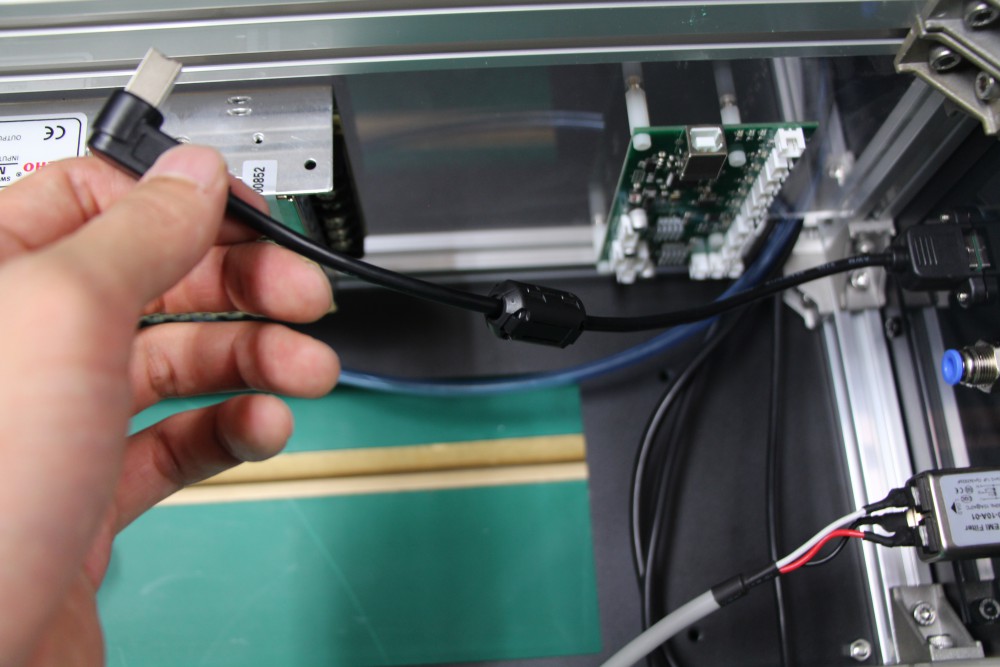

USB用フェライトコア装着


配線ACライン

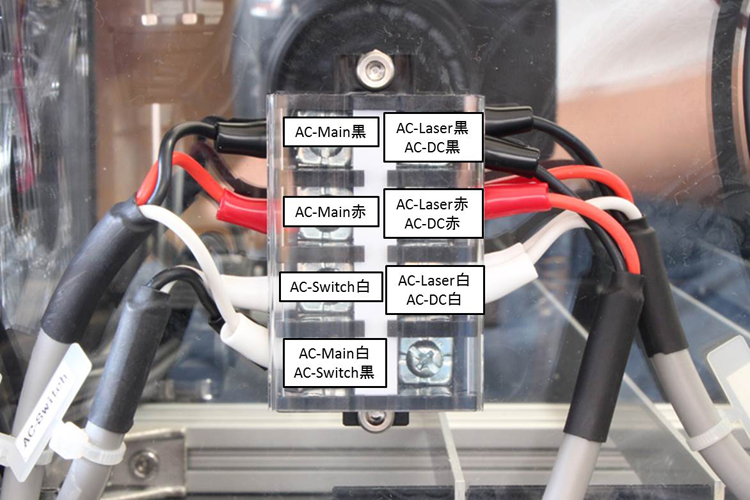

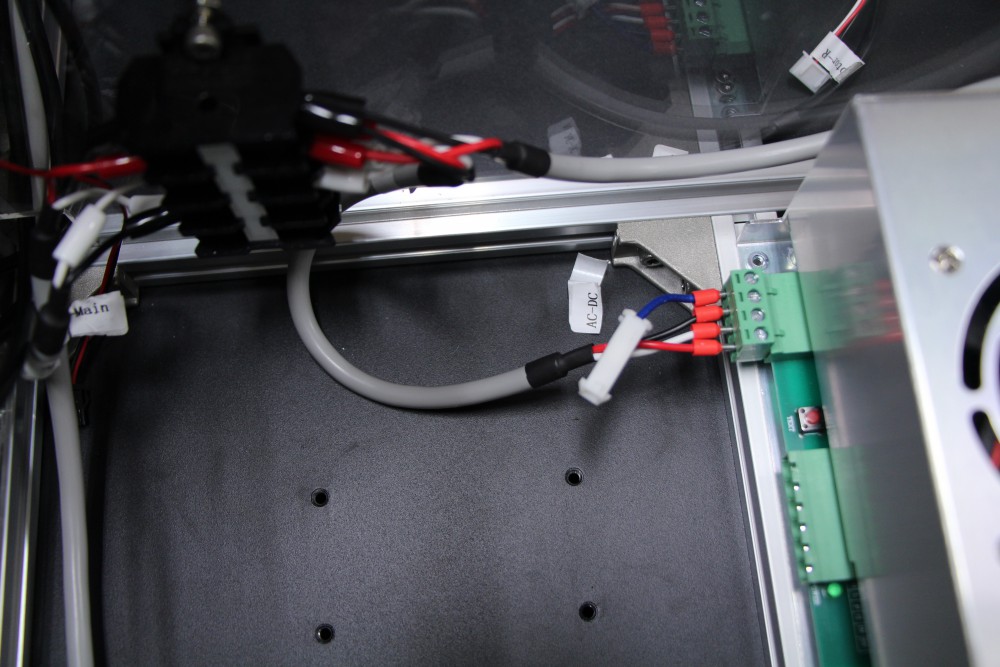

写真を参考に、Inner acrylicに取り付けられているターミナルに配線をします。
ターミナル


配線表


レーザー電源にAC-Laserケーブルのもう1端のコネクターを取り付けます。※黒色のレーザー電源の場合は、3ピンコネクタになり、1端のコネクタは、レーザー電源本体から出ております。
コネクター取り付け
