XY軸ユニット組み立て

X軸ユニット 組み立て

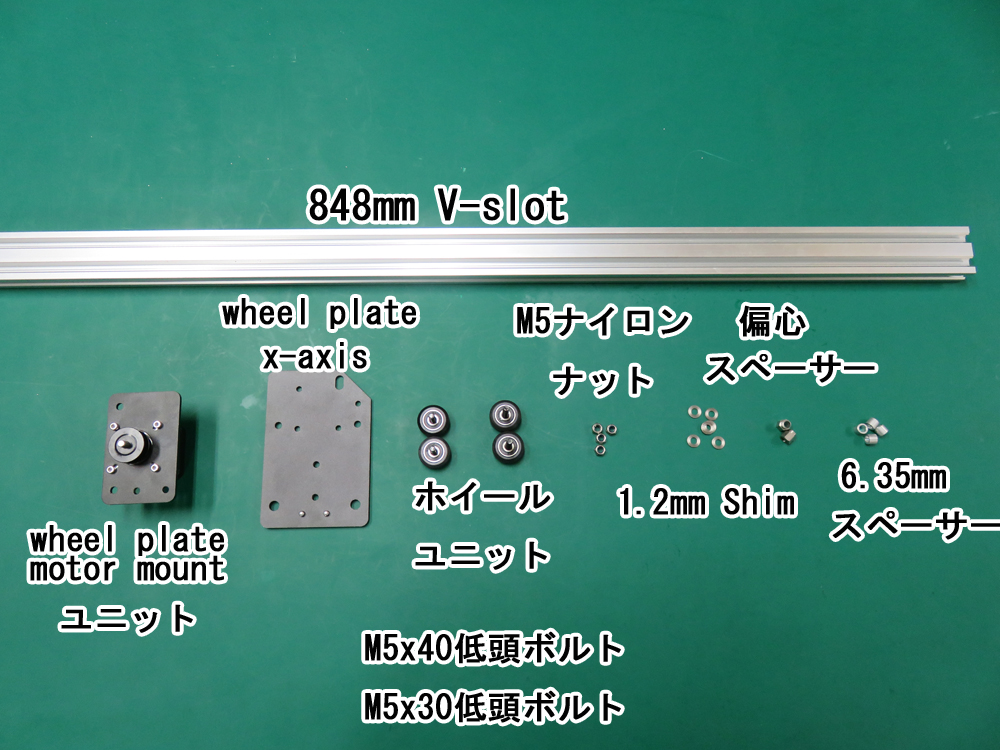

部品表

ホイールユニット、偏心スペーサー
部品 詳細 数量
848mm V-Slot アルミフレーム 標準 20mm角*40mm 1
wheel plate motor mountユニット 1
wheel plate x-axis 1
ホイールユニット 4
M5×40 低頭ボルト 前工程「ホイール組立」で使用したボルトです 2
M5×30 低頭ボルト 前工程「ホイール組立」で使用したボルトです 2
M5ナイロンナット 4
1.2mm Shim 6
偏心スペーサー 2
6.35mmスペーサー 4

X軸ユニット組み立て

wheel plate x-axis上側2個へのホイールユニット取付は以下の順番となります。

  1. M5×40 低頭ボルト
  2. wheel plate x-axis
  3. 6.35mmスペーサー
  4. 1.2mm Shim
  5. ホイールユニット
  6. 1.2mm Shim
  7. 6.35mmスペーサー
  8. wheel plate motor mountユニット
  9. M5ナイロンナット

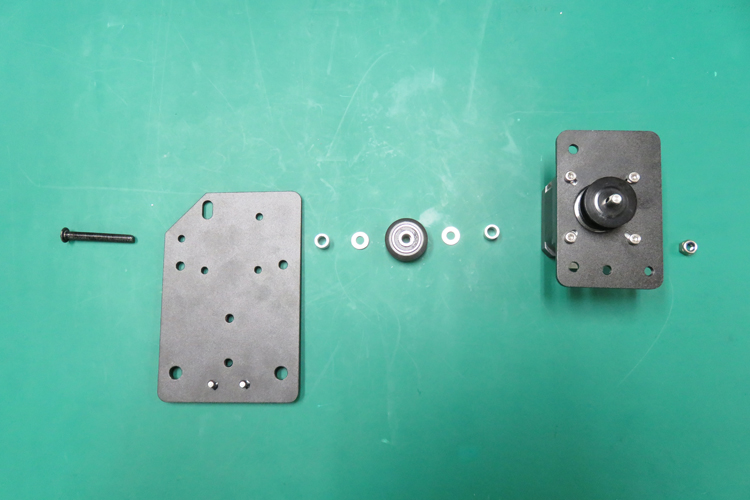

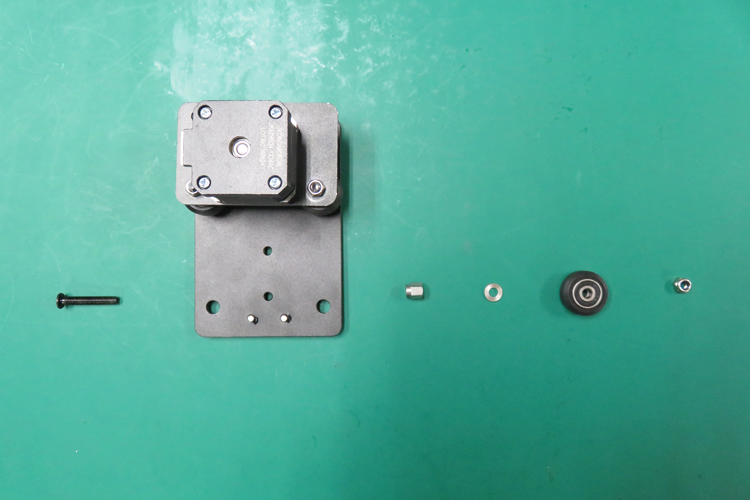

取り付けパーツ順

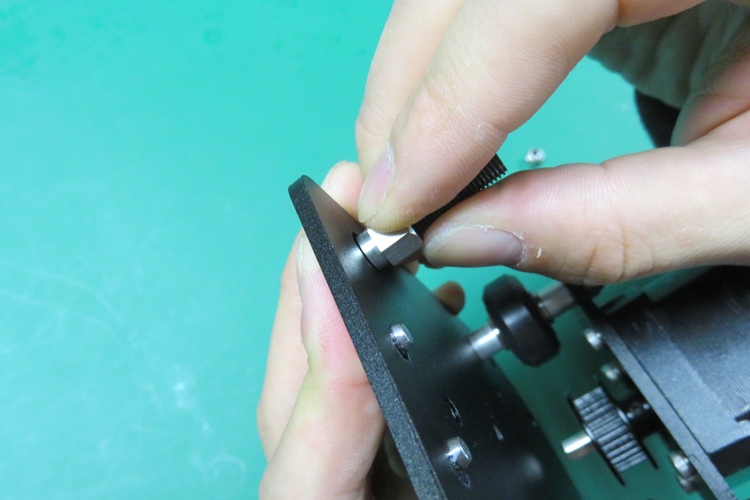

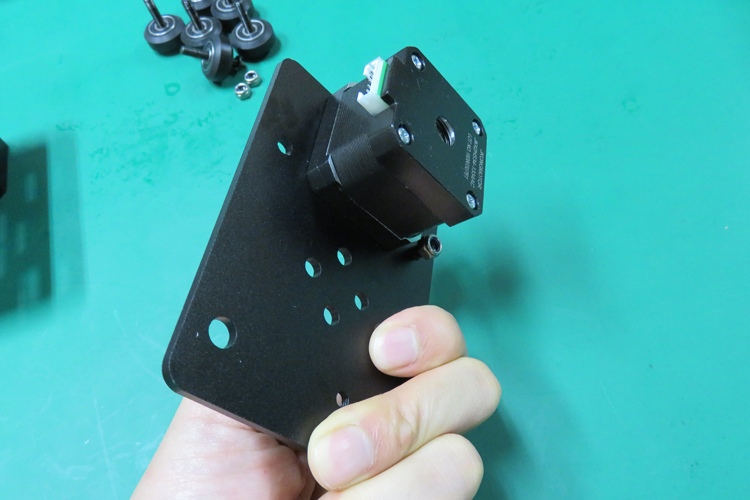

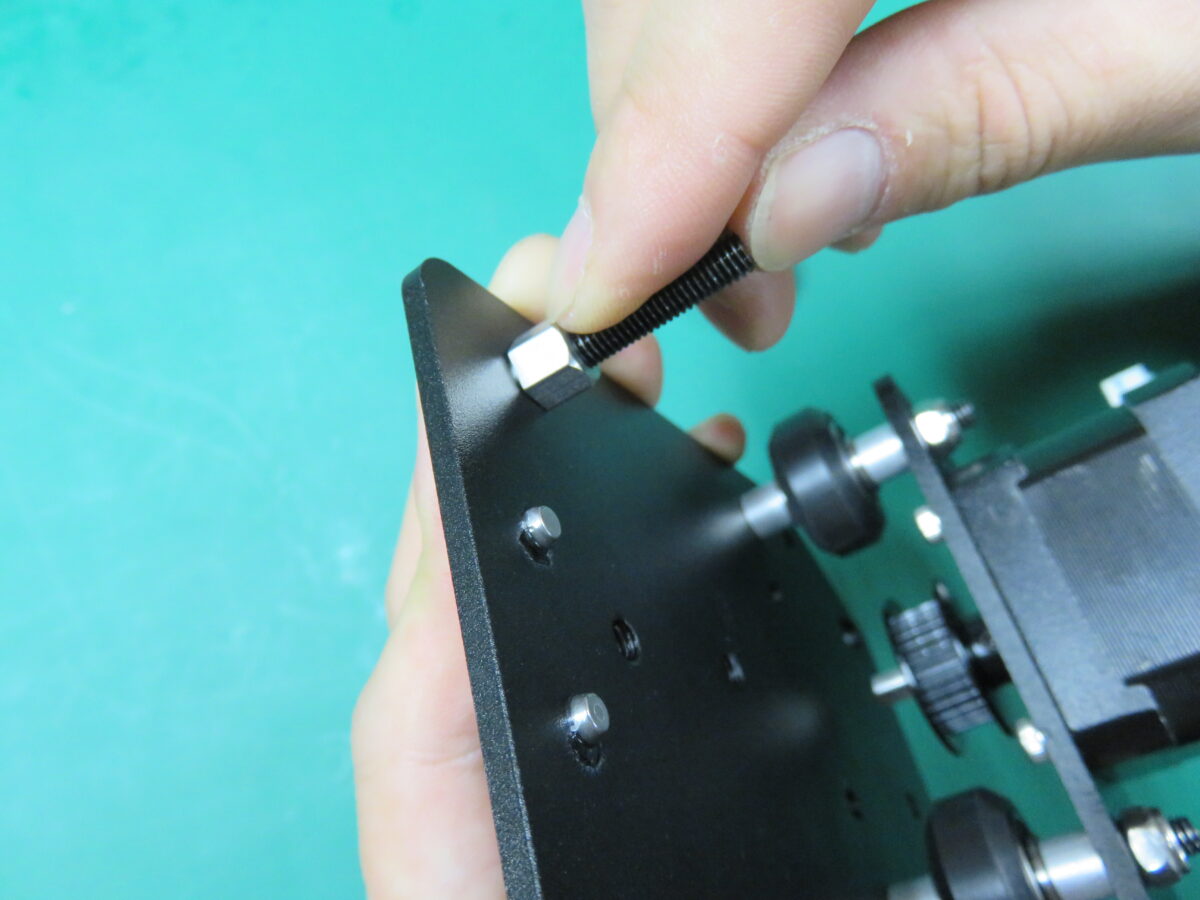

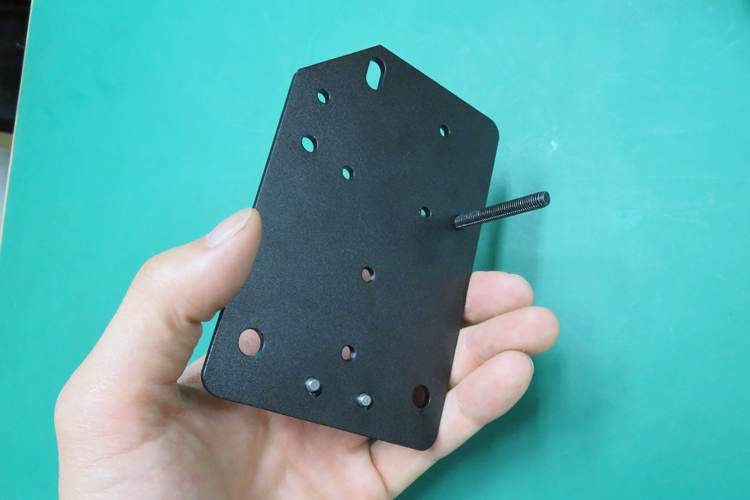

写真の通りにM5×40 低頭ボルトをwheel plate x-axisに挿入します。
(※wheel plate x-axisには向きがあります。注意して組み立ててください。)
wheel plate x-axisの向き

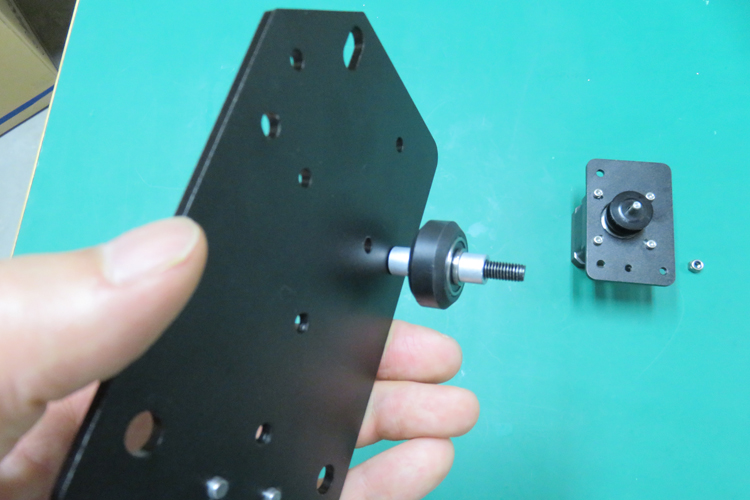

6.35mmスペーサー、1.2mm Shim、ホイールユニット、1.2mm Shim、6.35mmスペーサーの順番でM5×40 低頭ボルトに通していきます。
ボルトに通す

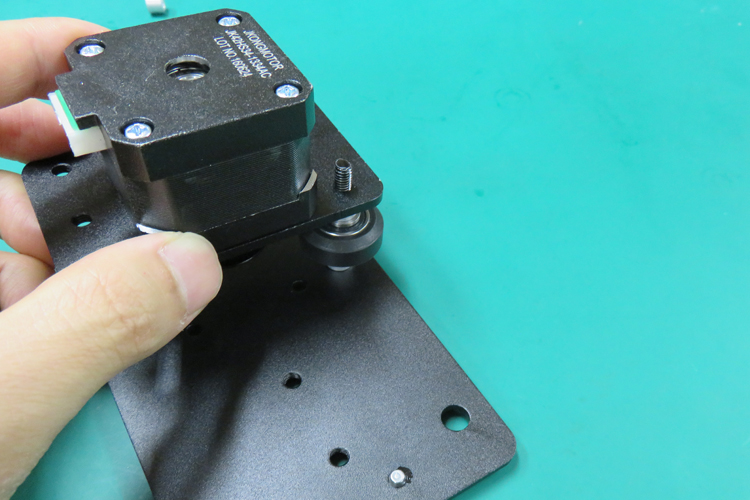

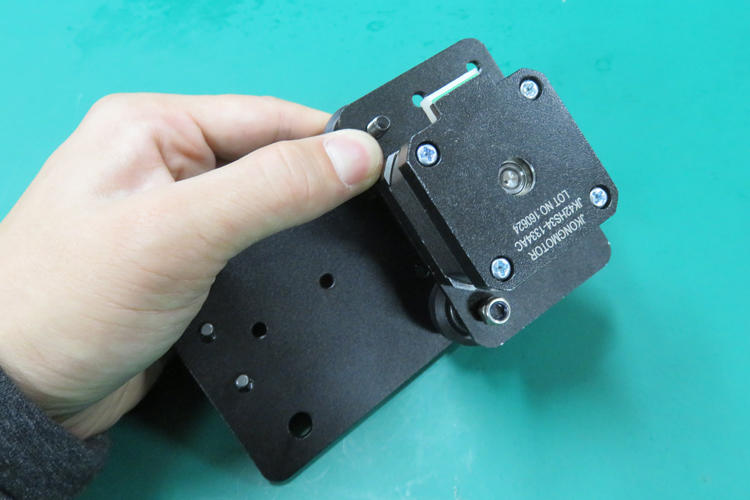

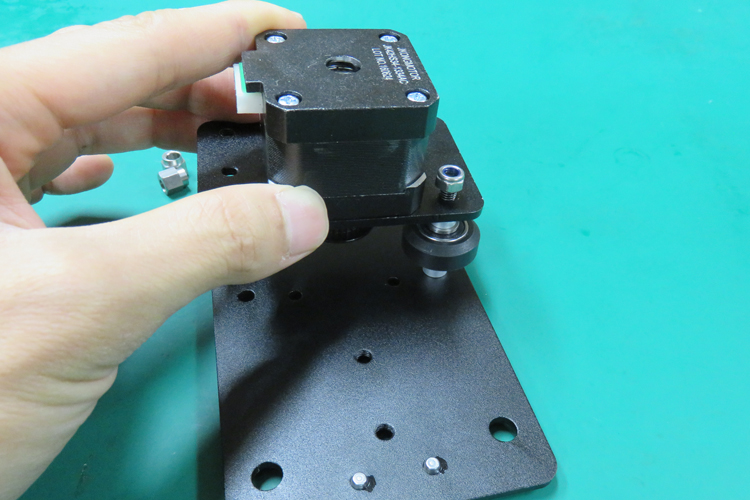

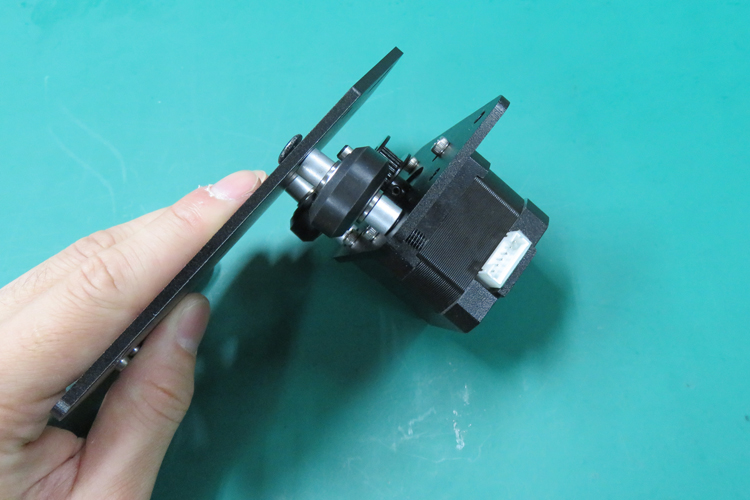

写真の向きでwheel plate motor mountユニットをM5×40 低頭ボルトに通します。
wheel plate motor mountユニットをボルトに通す

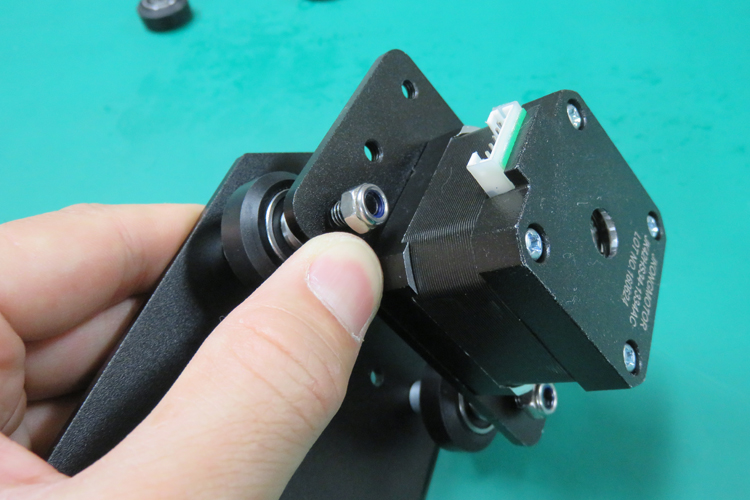

M5ナイロンナットを取り付けます。
M5ナイロンナットをつける

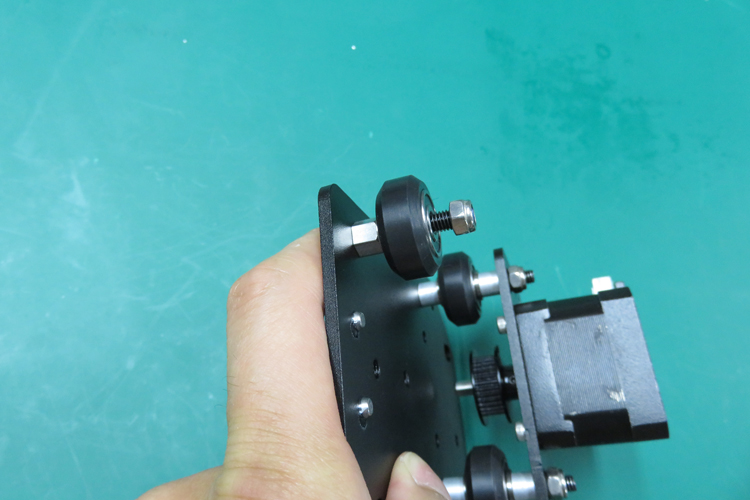

上側反対側も同様に取り付けます。

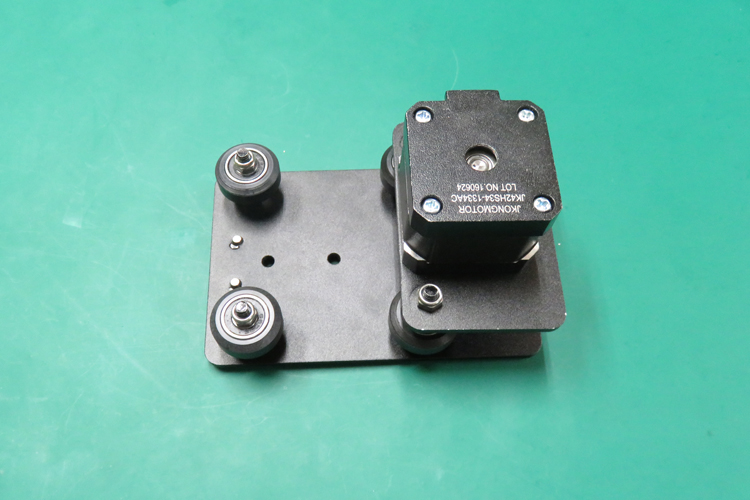

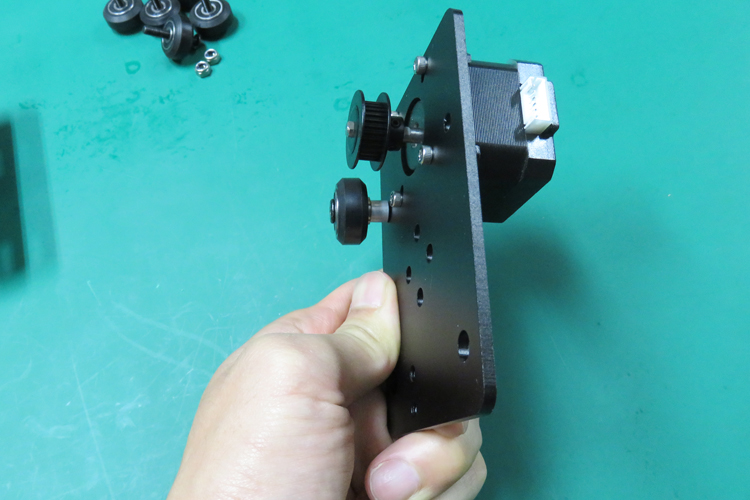

反対側横面

コネクタ面


M5ナイロンナットを取り付けます。
反対側M5ナイロンナット取り付け

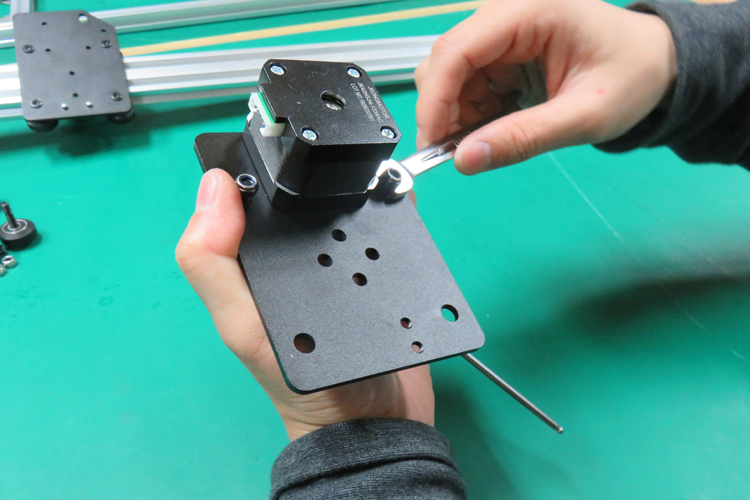

スパナでM5ナイロンナットを締めます。
スパナで締める


wheel plate x-axis下側2個へのホイールユニット取付は以下の順番となります。

  1. M5×30 低頭ボルト
  2. wheel plate x-axis
  3. 偏心スペーサー
  4. 1.2mm Shim
  5. M5ナイロンナット

下面取り付けパーツ順


写真の通りにM5×30 低頭ボルト、偏心スペーサーをwheel plate x-axisに挿入します。
M5×30 低頭ボルト、偏心スペーサー挿入


偏心スペーサーがしっかり穴にはまっている状態にします。
ハマり具合確認


M5ナイロンナットを取り付けます。
M5ナイロンナットを取り付け

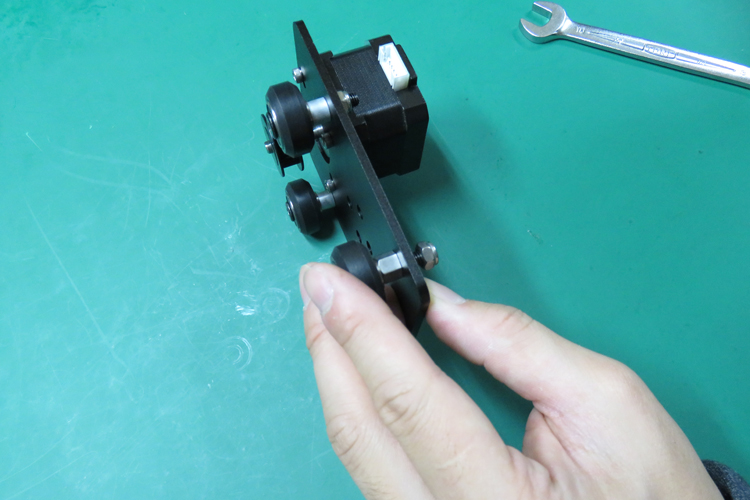

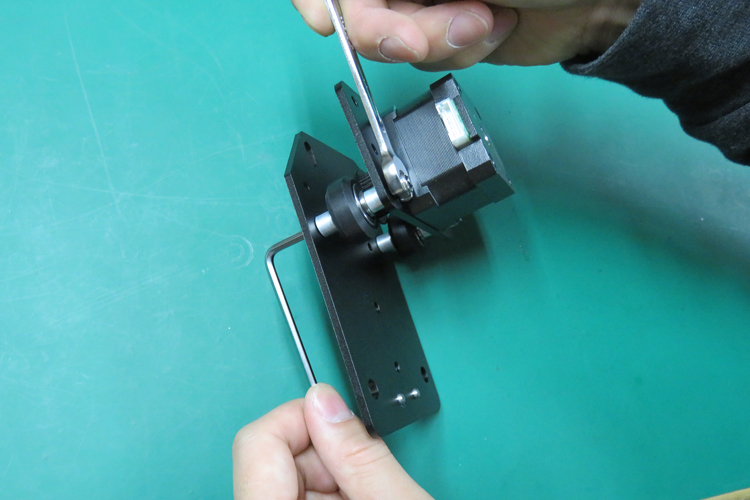

下側反対側も同様に取り付けて、スパナでM5ナイロンナットを固定します。
下側もつける

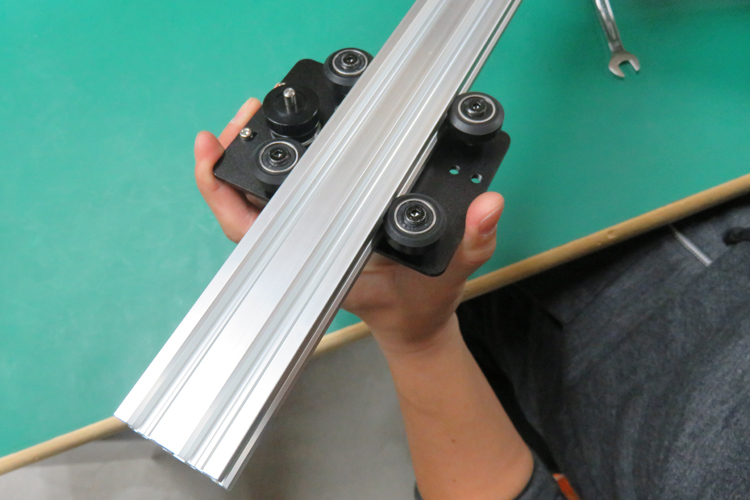

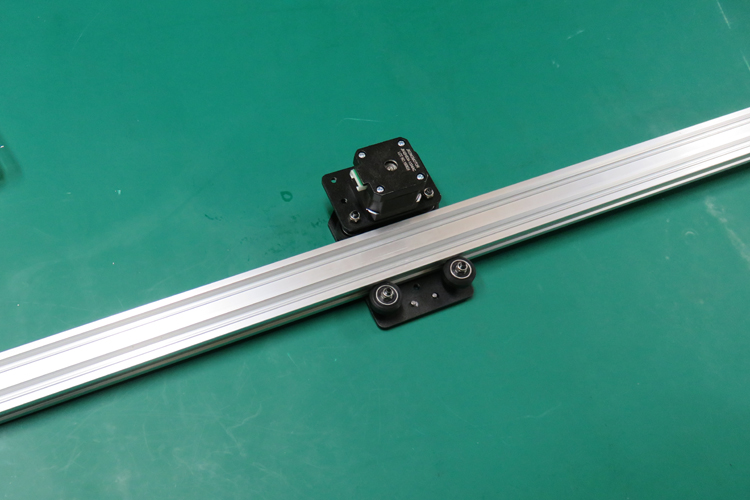

848mm V-SlotにX軸ユニットをスライドさせて取り付けます。
X軸ユニットをスライドさせて入れ込む


X軸ユニットがVslot上を”スムーズにガタツキなく”スライド出来ているかを確認します。
スライド確認


こちらが正常な状態の動画です。

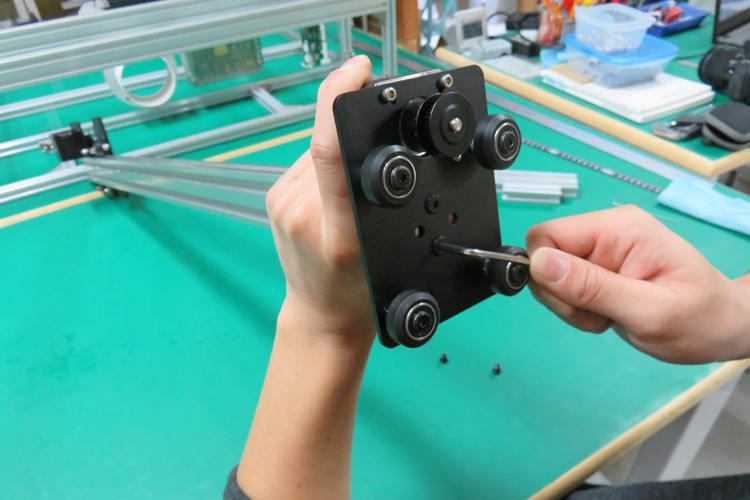

”スムーズにガタツキなく”スライド出来ない場合は偏心スペーサーをスパナでまわして調整します。
偏心スペーサーの調整はFabool Laser Miniの「X軸の組み立て」→「偏心スペーサーの構造と調整」をご参照ください。
偏心スペーサー調整

img_2882


Y軸ユニット 組み立て

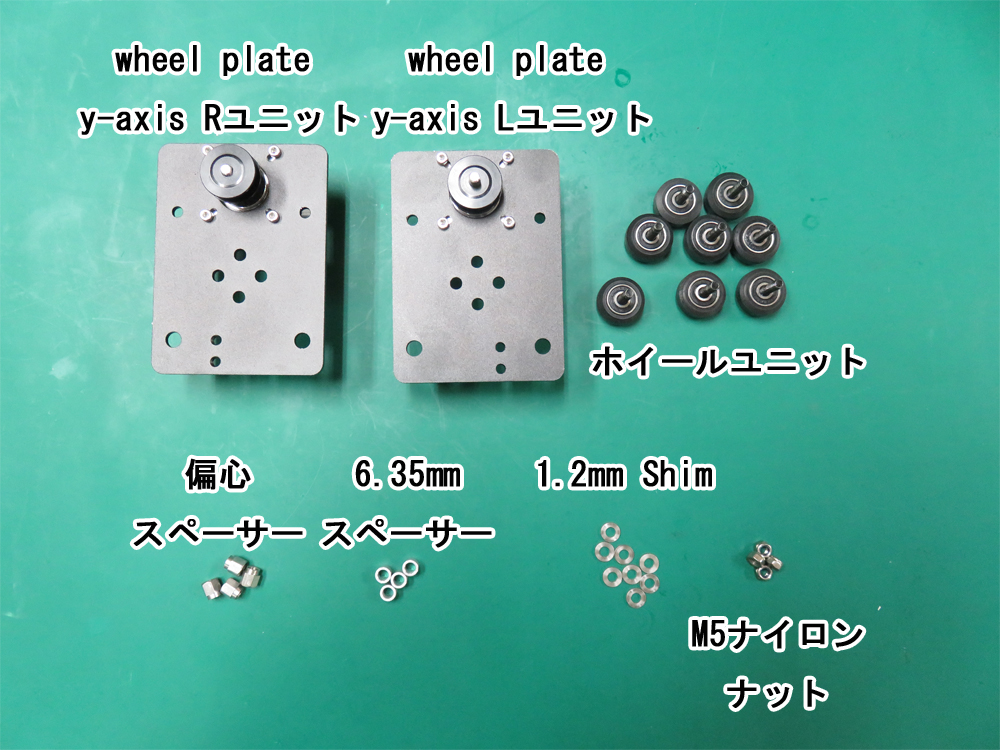

部品表

wheel plate y-axis Lユニット
部品 詳細 数量
wheel plate y-axis Lユニット 1
wheel plate y-axis Rユニット 1
ホイールユニット 8
M5×30 低頭ボルト 前工程「ホイール組立」で使用したボルトです 8
偏心スペーサー 4
6.35mmスペーサー 4
1.2mm Shim 8
M5ナイロンナット 8

Y軸ユニット組み立て

wheel plate y-axis上側2個へのホイールユニット取付は以下の順番となります。

  1. M5×30 低頭ボルト
  2. ホイールユニット
  3. 1.2mm Shim
  4. 6.35mmスペーサー
  5. wheel plate y-axisユニット
  6. M5ナイロンナット

wheel plate y-axis下側2個へのホイールユニット取付は以下の順番となります。

  1. M5×30 低頭ボルト
  2. ホイールユニット
  3. 1.2mm Shim
  4. 偏心スペーサー
  5. wheel plate y-axisユニット
  6. M5ナイロンナット

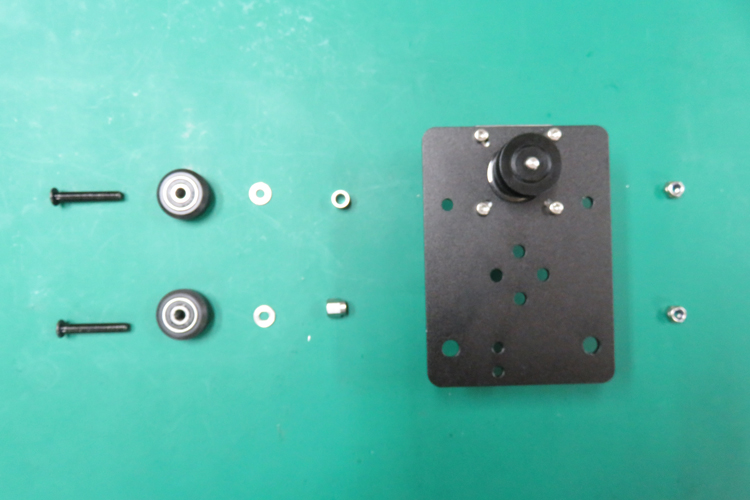

入れ込む部品順

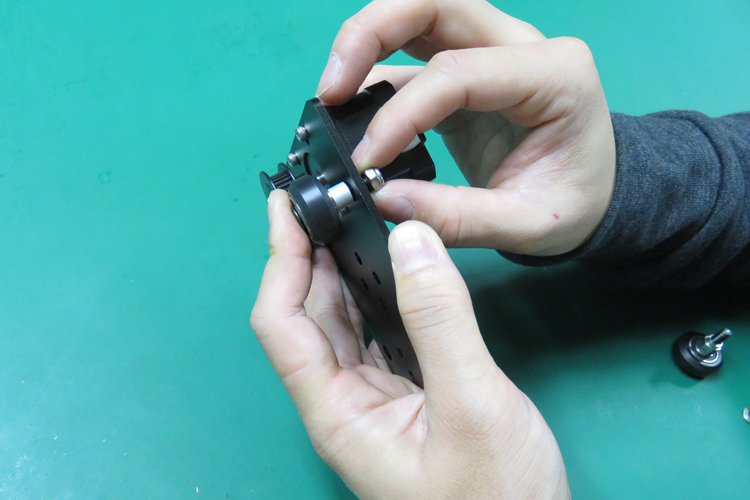

写真の通りにM5×30 低頭ボルトをにホイールユニット、1.2mm Shim、6.35mmスペーサー、wheel plate y-axis、M5ナイロンナットを挿入します。
(※写真はwheel plate y-axis Lユニットです。)
入れ込み後横からのアングル


M5ナイロンナットを取り付けます。
M5ナイロンナット取り付け


上側反対側も同様に取り付けて、M5ナイロンナットを取り付けます。
上側反対側アングル


スパナでM5ナイロンナットを締めます。
スパナで締める

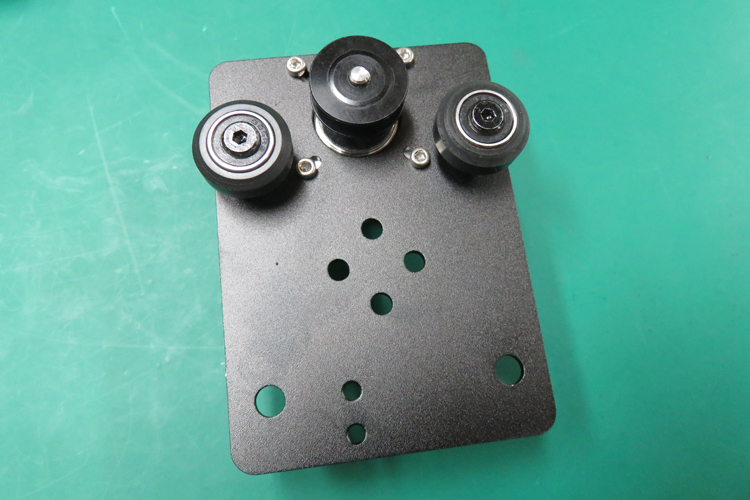

締めた後


下側2個所にもホイールユニットを取り付けます。
偏心スペーサーがしっかり穴にはまっている状態にします。
偏心スペーサーをはめる

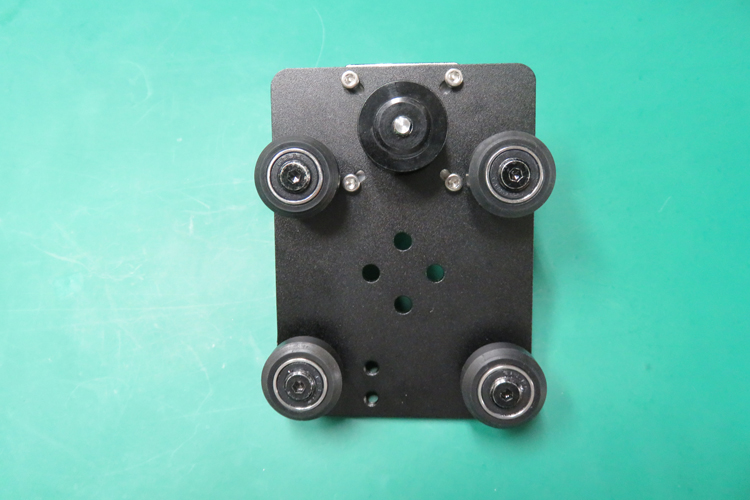

写真はwheel plate y-axis Lユニットです。
wheel plate y-axis Lユニット正面

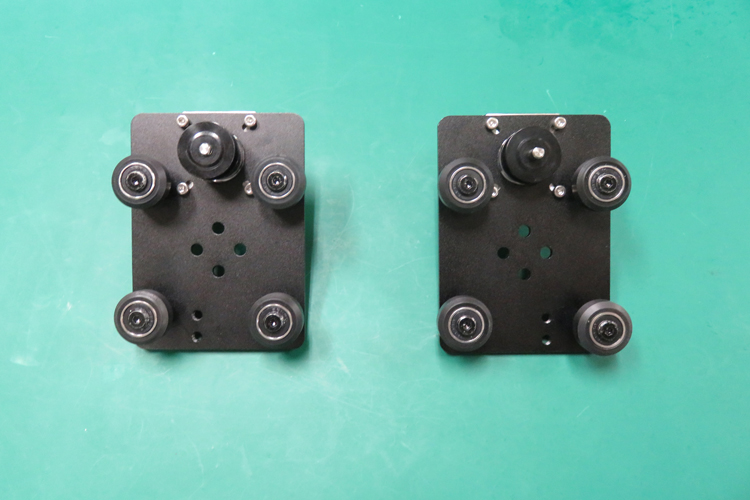

左側がwheel plate y-axis Lユニット、右側がwheel plate y-axis Rユニットです。
wheel plate y-axis L wheel plate y-axis R

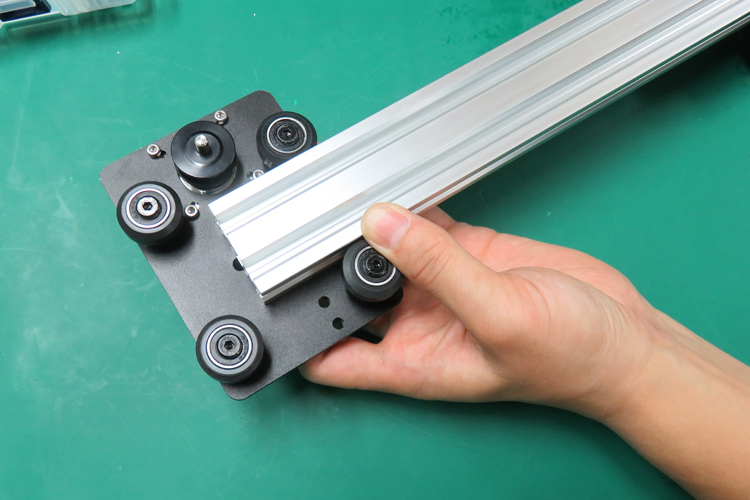

848mm V-SlotにY軸ユニットをスライドさせて取り付けます。
間にスライド


X軸ユニットと同様にスムーズに動くかを確認します。
動作確認

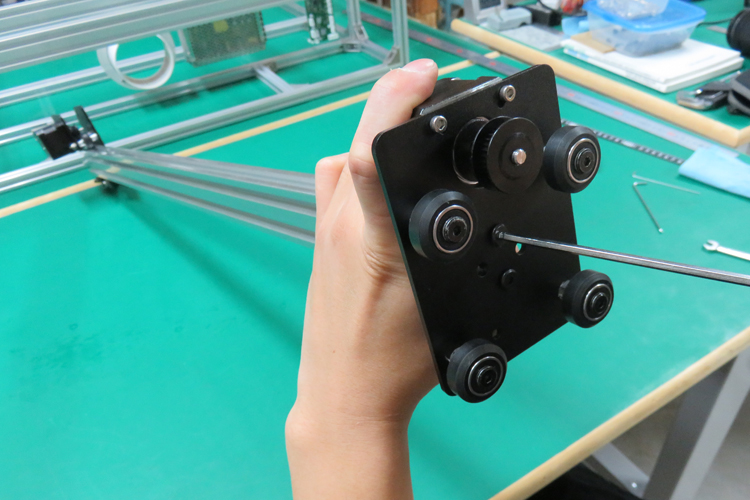

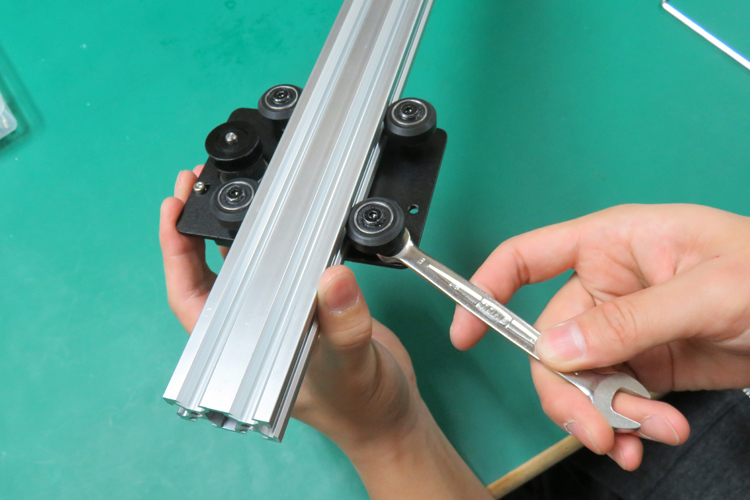

がたつきや、引っかかりがある場合は偏心スペーサーをスパナでまわして調整してください。
偏心スペーサーの調整はFabool Laser Miniの「X軸の組み立て」→「偏心スペーサーの構造と調整」をご参照ください。
スパナで調整


XY軸ユニット組立・完成

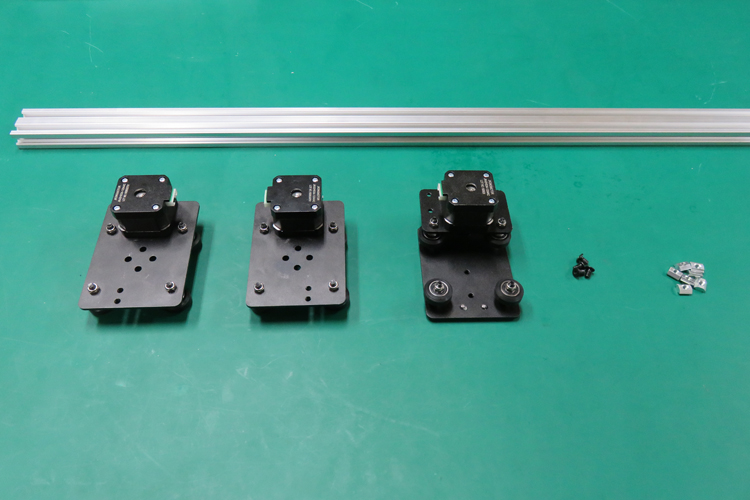

部品表

848mm V-Slot
部品 詳細 数量
848mm V-Slot アルミフレーム 標準 20mm角*40mm 1
wheel plate y-axis Rユニット 組立済み 1
wheel plate y-axis Lユニット 組立済み 1
X軸ユニット 組立済み 1
M5×8 低頭ボルト 4
M5 Tナット 7

Y軸ユニット組み立て

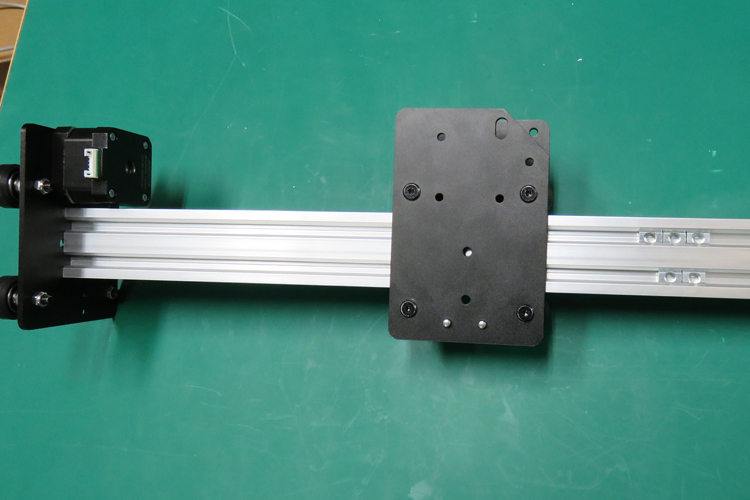

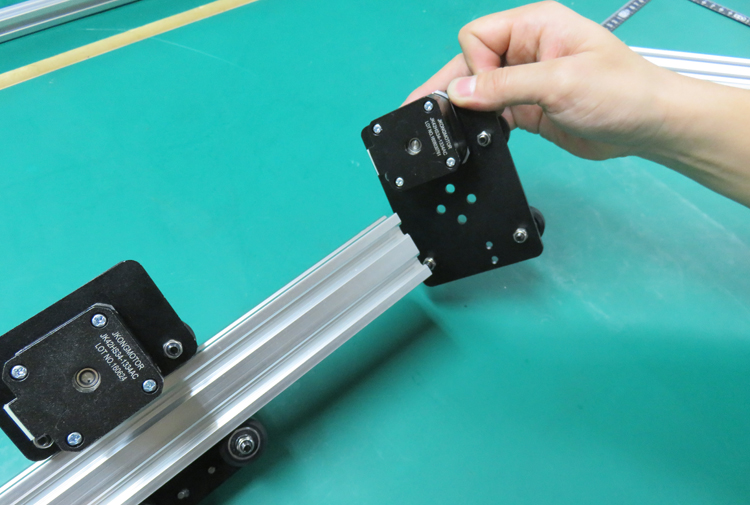

848mm V-SlotにX軸ユニットをスライドして取り付けます。
挟み込む


写真の向きでwheel plate y-axis Lユニットを848mm V-Slotに取り付けます。
848mm V-Slotのネジ穴を使います。
wheel plate y-axis Lの取り付け向き

wheel plate y-axis Lユニット固定場所


M5×8 低頭ボルト2個で固定します。
ボルト2つ


しっかりと固定してください。
緩い場合は、稼働中にゆるんでしまう場合があります。
しっかり締める

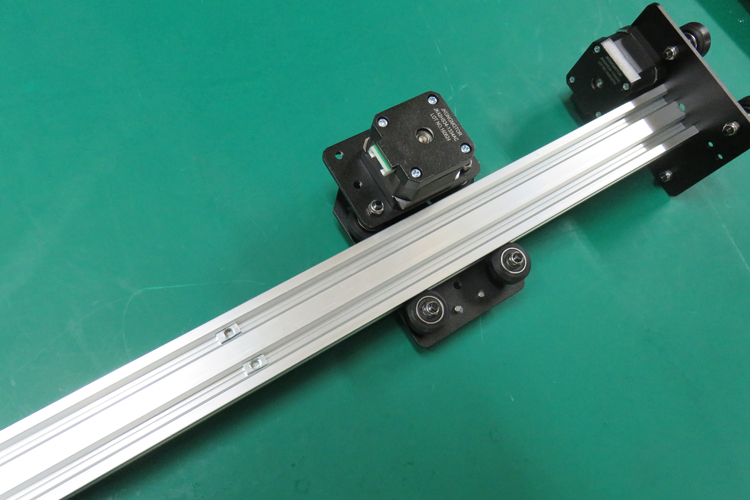

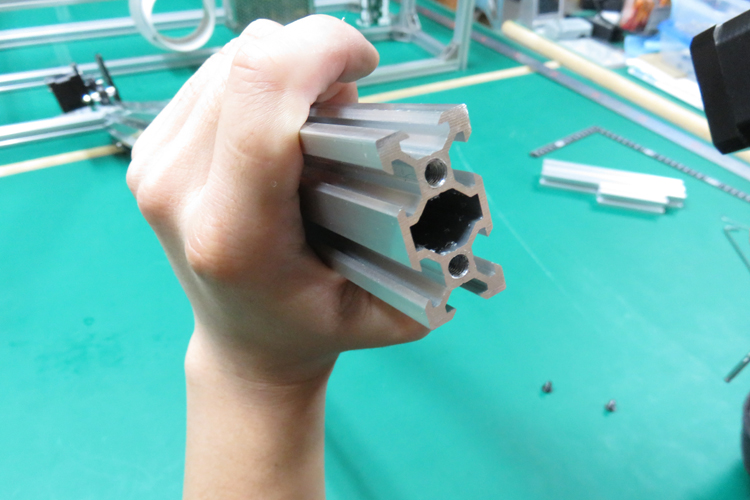

写真の向きにして848mm V-SlotにM5 Tナットを入れます。
(上段:3個、下段:2個)
M5Tナットの個数


写真の向きにして848mm V-SlotにM5 Tナットを入れます。
(上段:1個、下段:1個)
上溝下溝にM5 Tナット

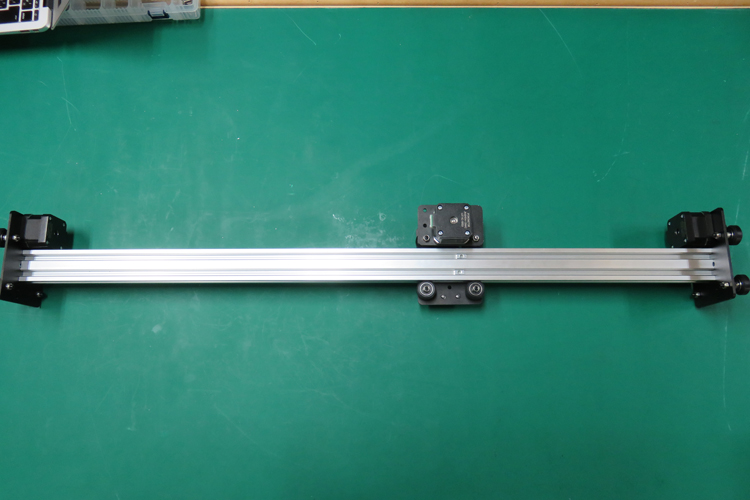

XY軸ユニットの完成です。
XY軸ユニット工程終了
