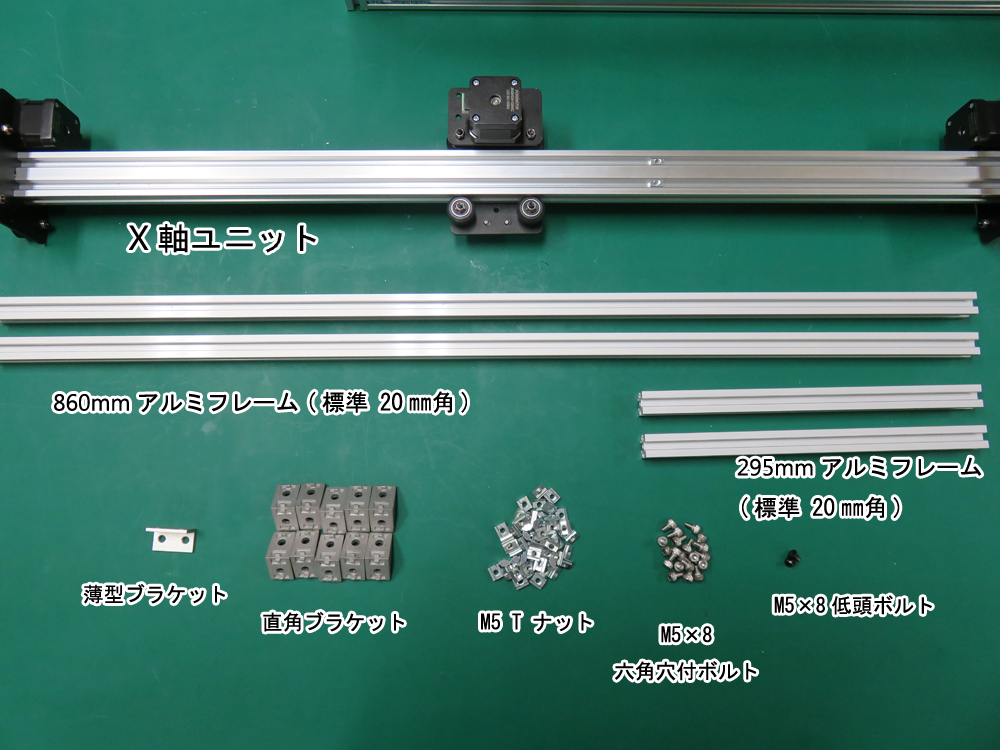

部品 | 数量 | |
---|---|---|
X軸ユニット | 前項で組み立てたもの | 1 |
860mm アルミフレーム | 標準 20mm角 | 2 |
295mm アルミフレーム | 標準 20mm角 | 2 |
直角ブラケット | 10 | |
薄型ブラケット | 1 | |
M5 T ナット | 50 | |
M5×8 六角穴付ボルト | 20 | |
M5×8 低頭ボルト | — | 2 |

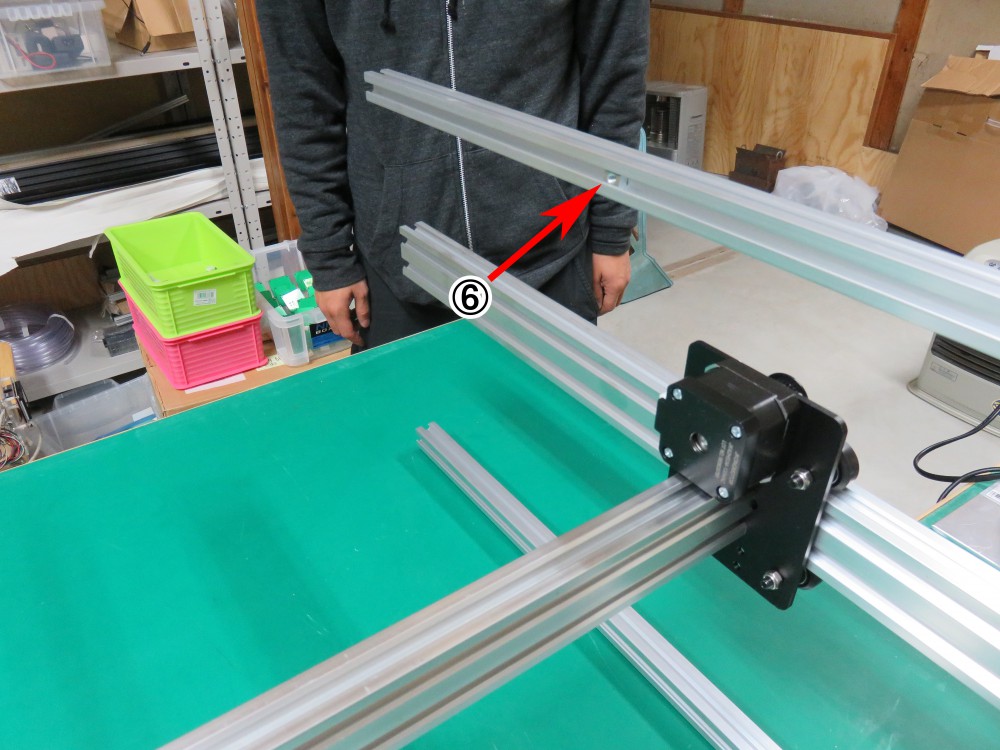

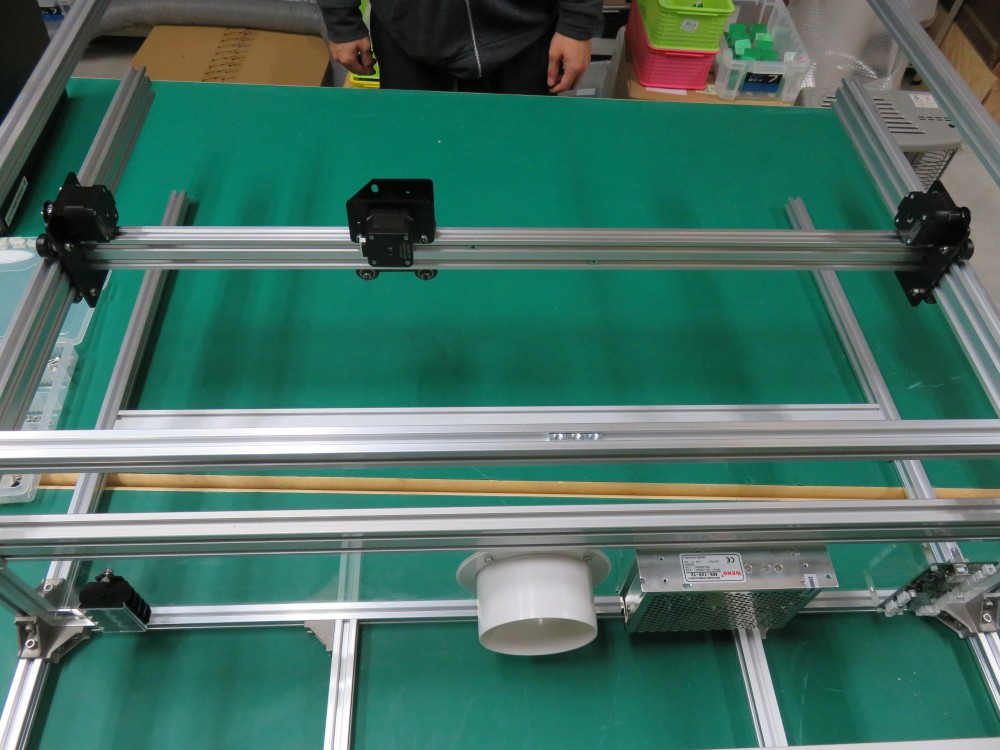

まず、前工程で組み立てたX軸ユニットを写真の位置に差し込みます。

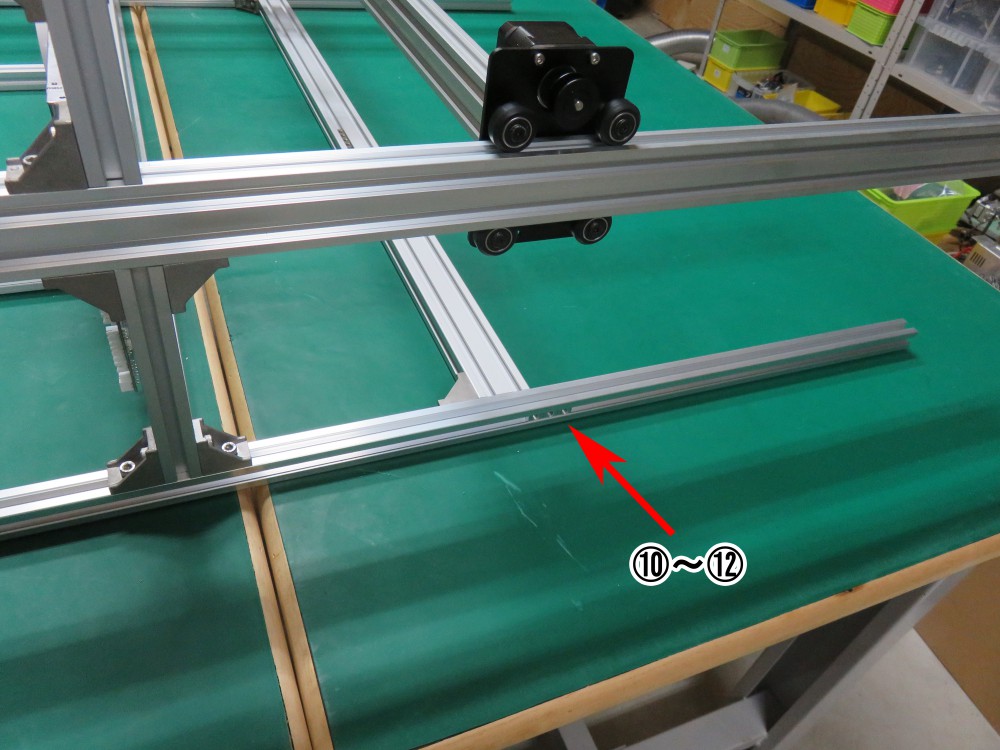

次に、M5 T nut合計12個を左右それぞれ写真の位置に入れておきます。
次に、295mmアルミフレームを取り付けます。

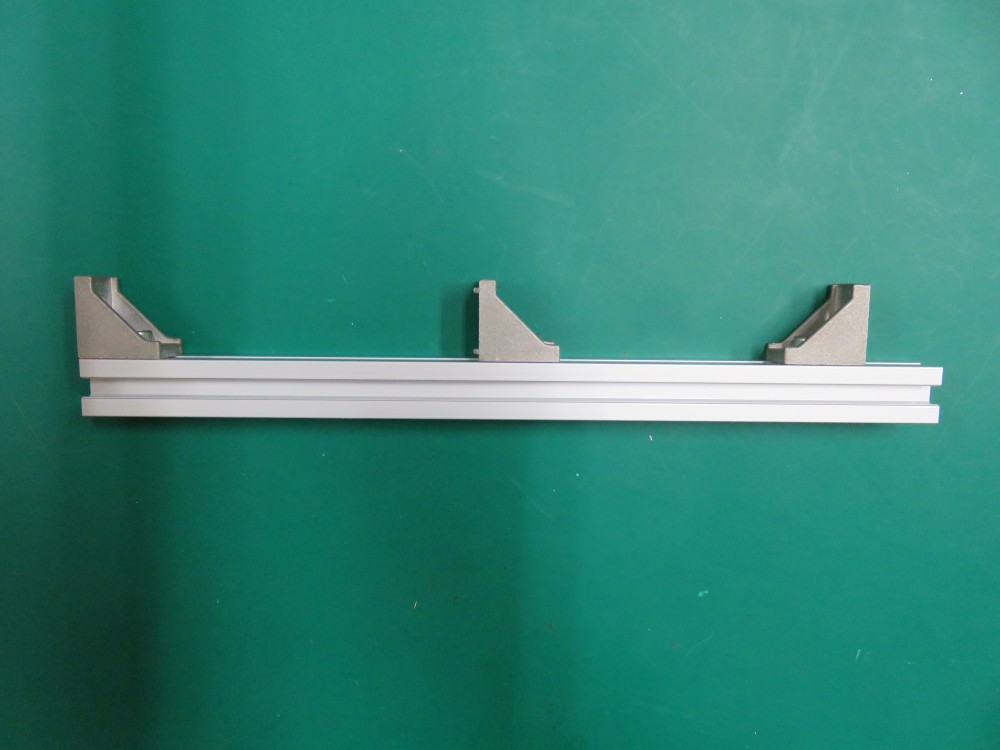

直角ブラケット3個を写真の向きで取り付けておきます。

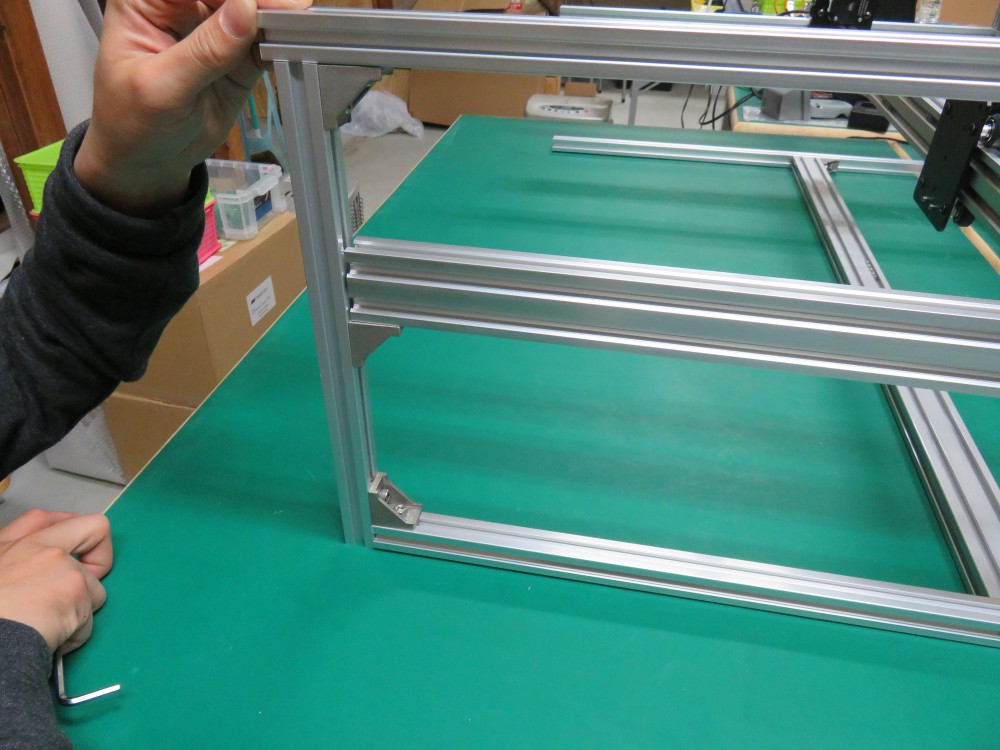

その295mmアルミフレームを写真の位置に取り付けます。

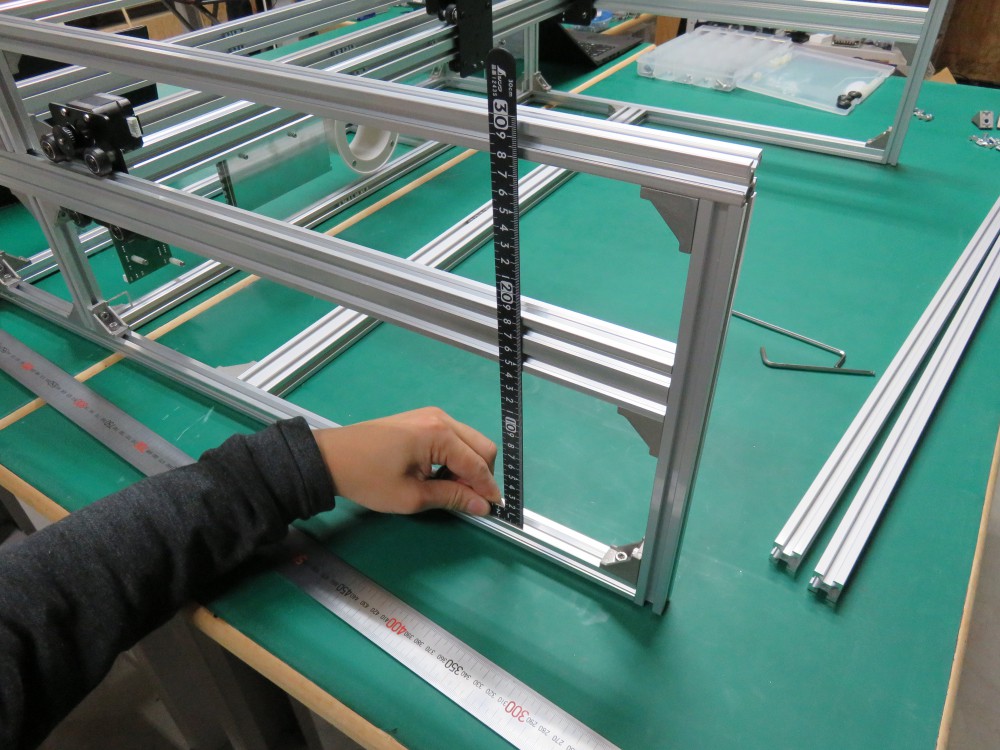

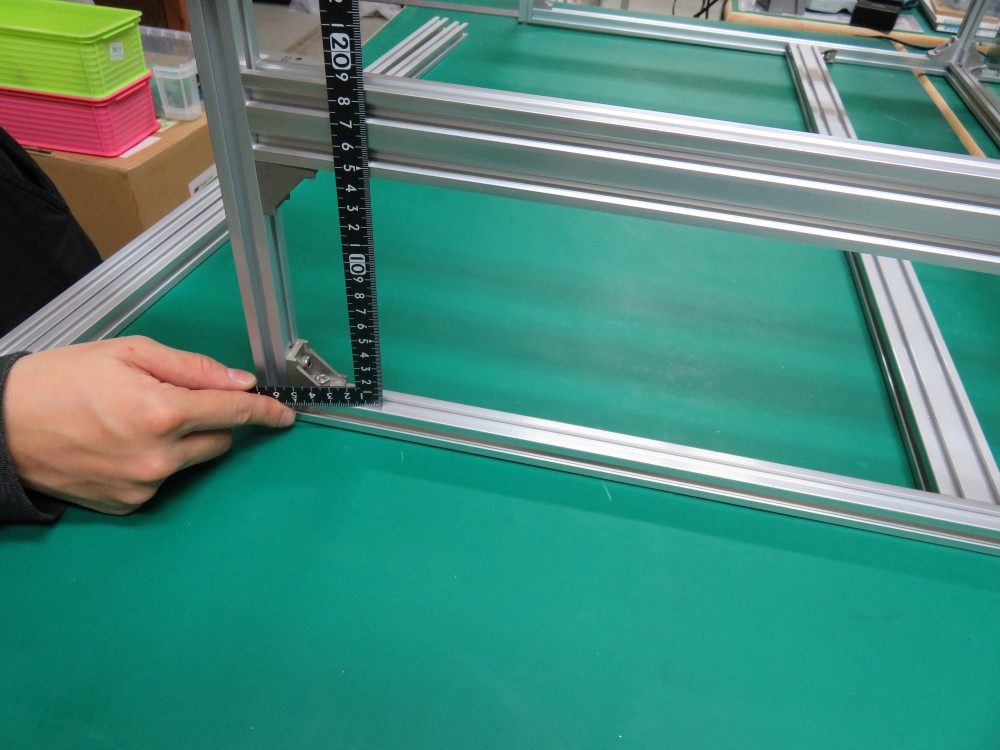

その際、写真で示す部分の距離が145mmとなるようにしてください。

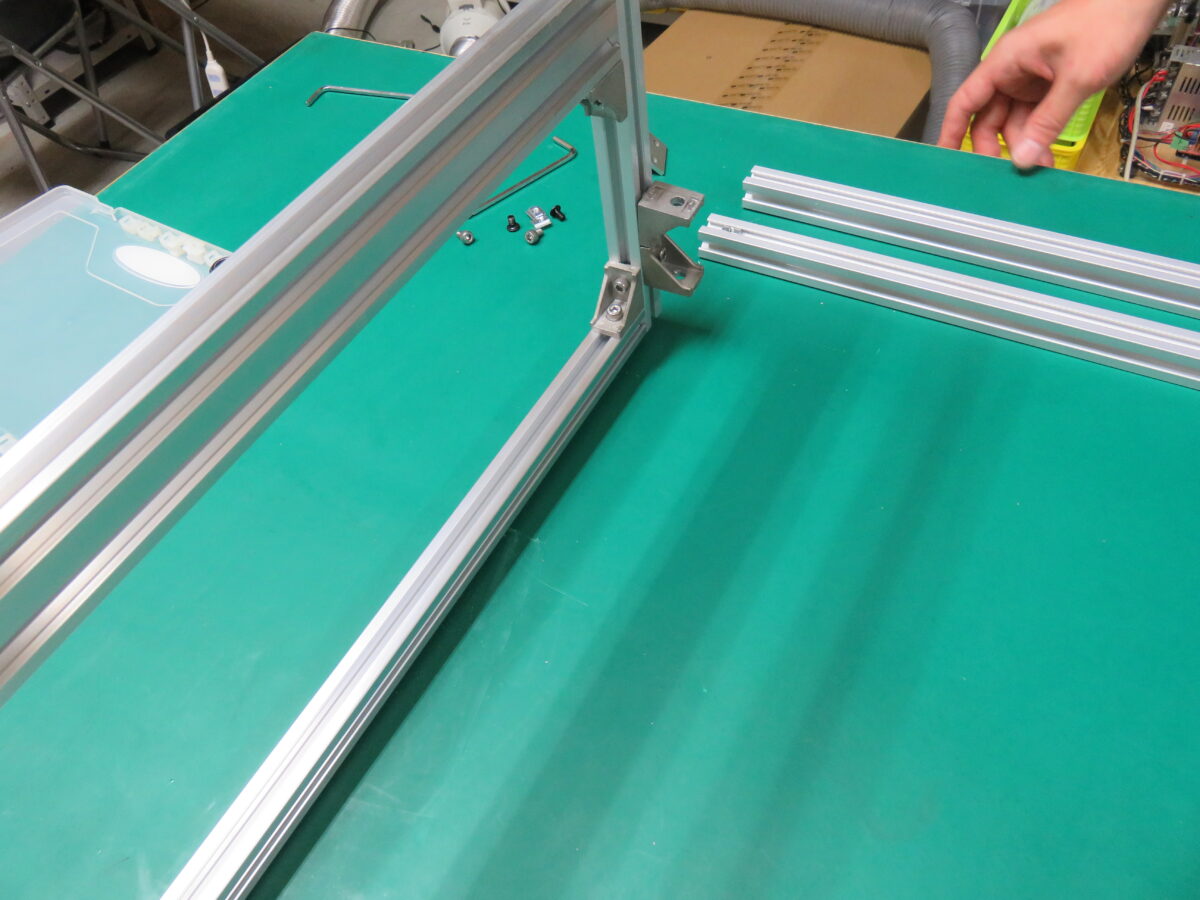

逆も同様に295mmアルミフレームを取り付けます。

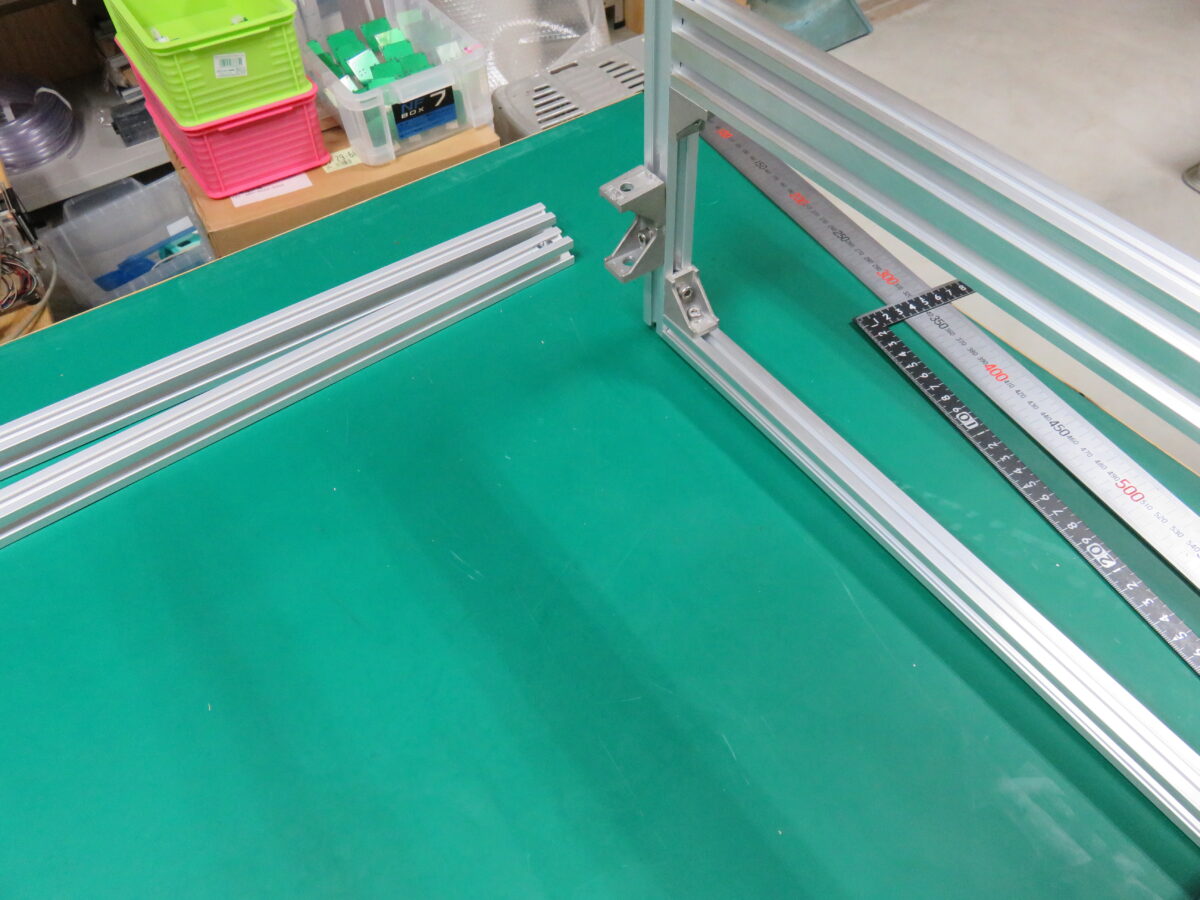

写真の位置にブラケットを左右2個ずつ(合計4個)取り付けておきます。
860mmアルミフレームを写真の位置に取り付けます。

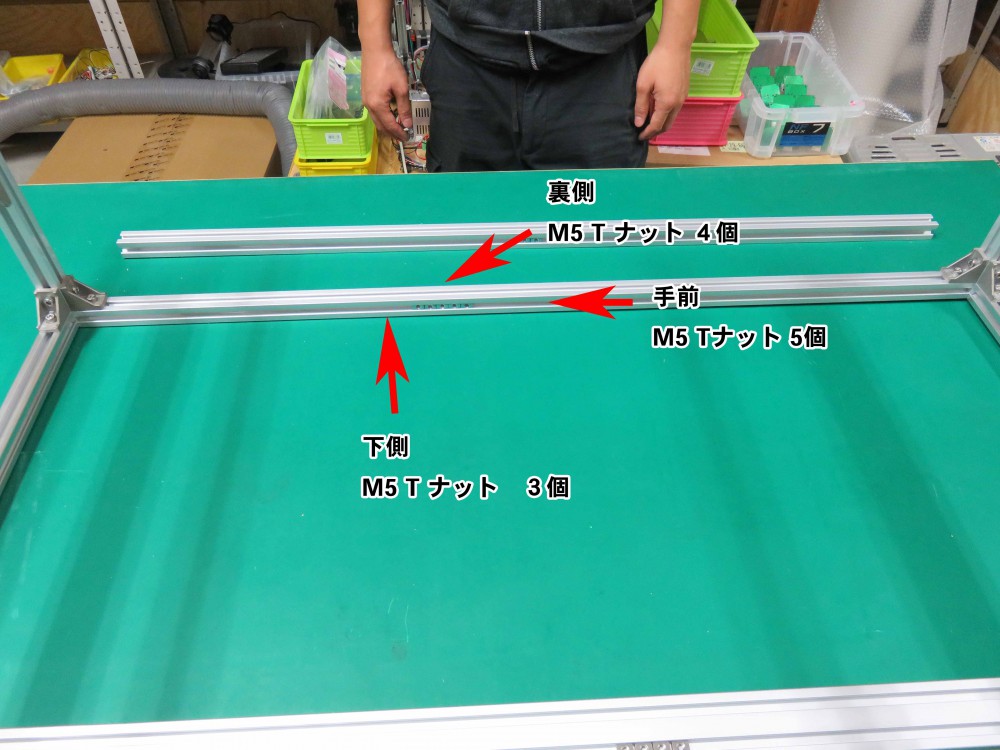

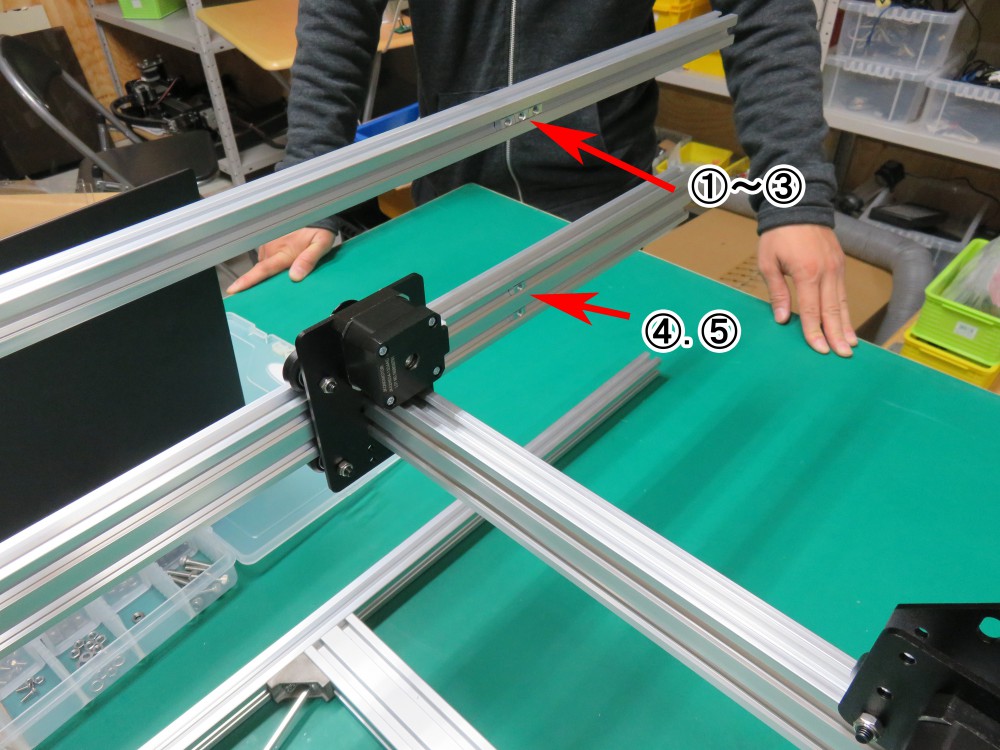

その際、M5 T nutを(写真上の)手前に5個、裏側に4個、上に2個(ブラケットでフレームを留めるのに使います)、下に3個入れておきます。

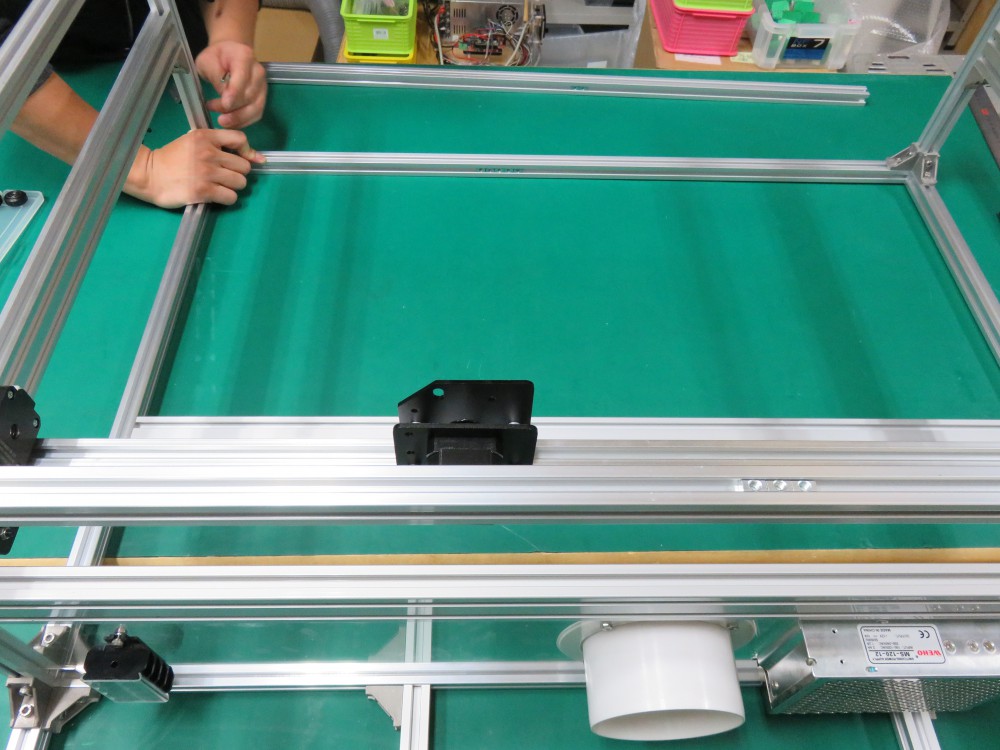

もう1本の860mmアルミフレームを取り付けます。

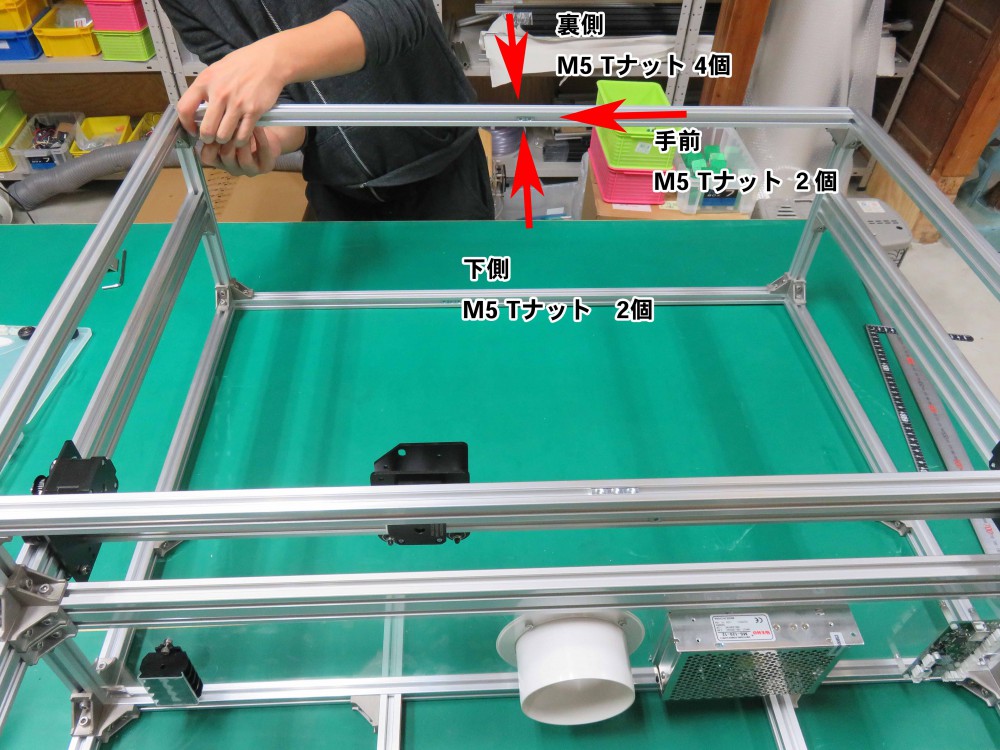

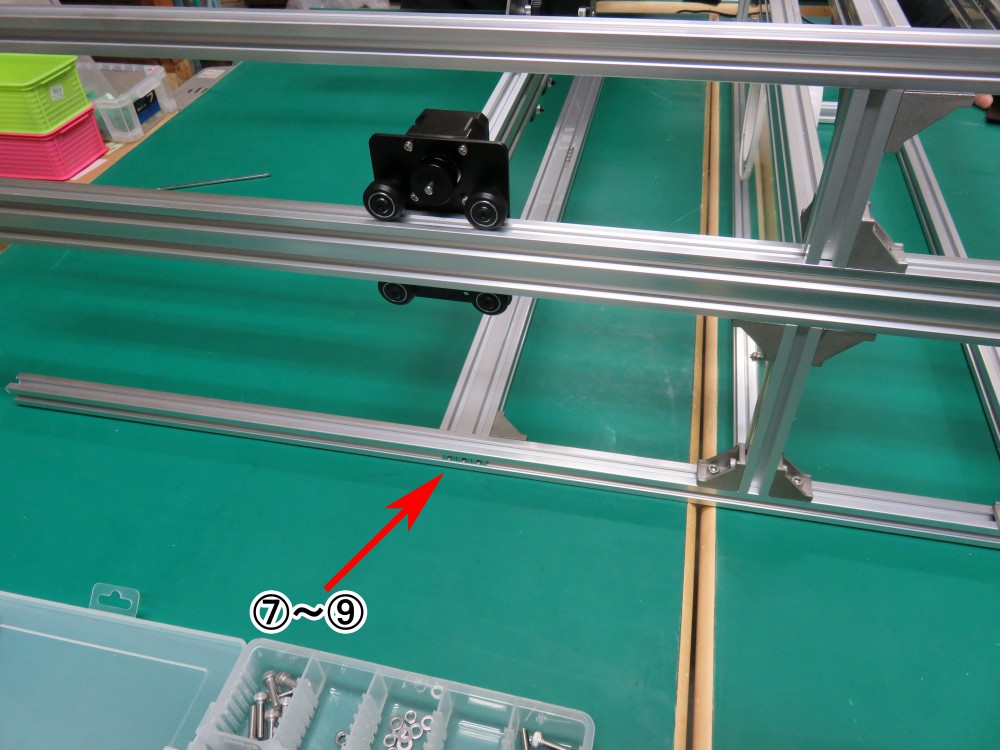

取り付ける際に、M5 T nutを(写真の)手前に2個、裏側に4個、下に2個入れておきます。

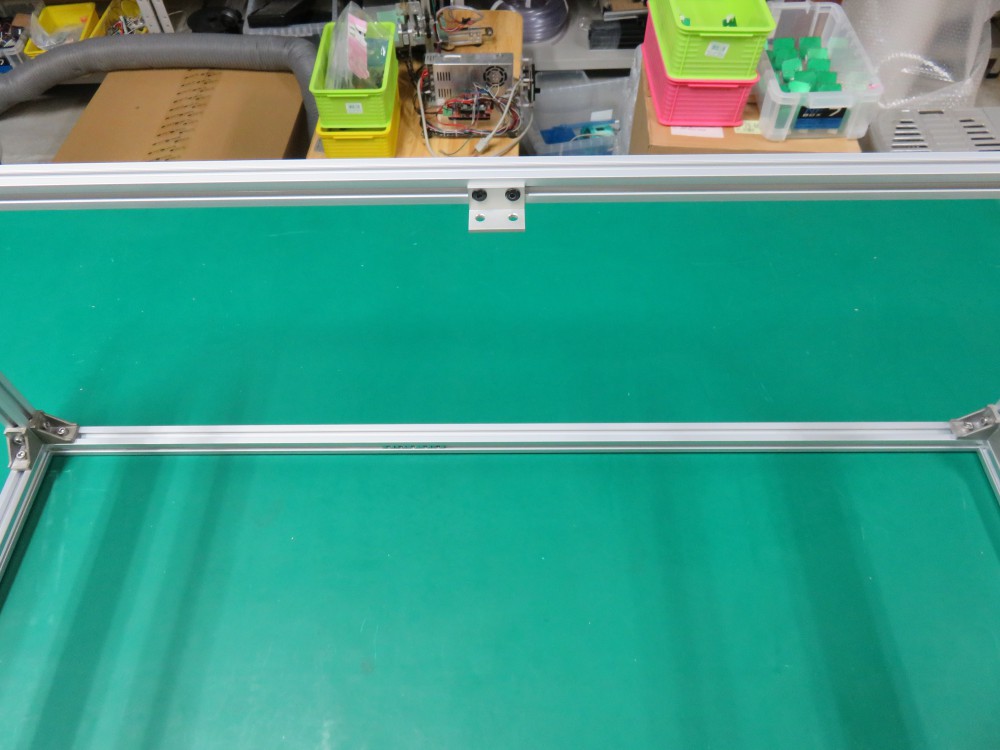

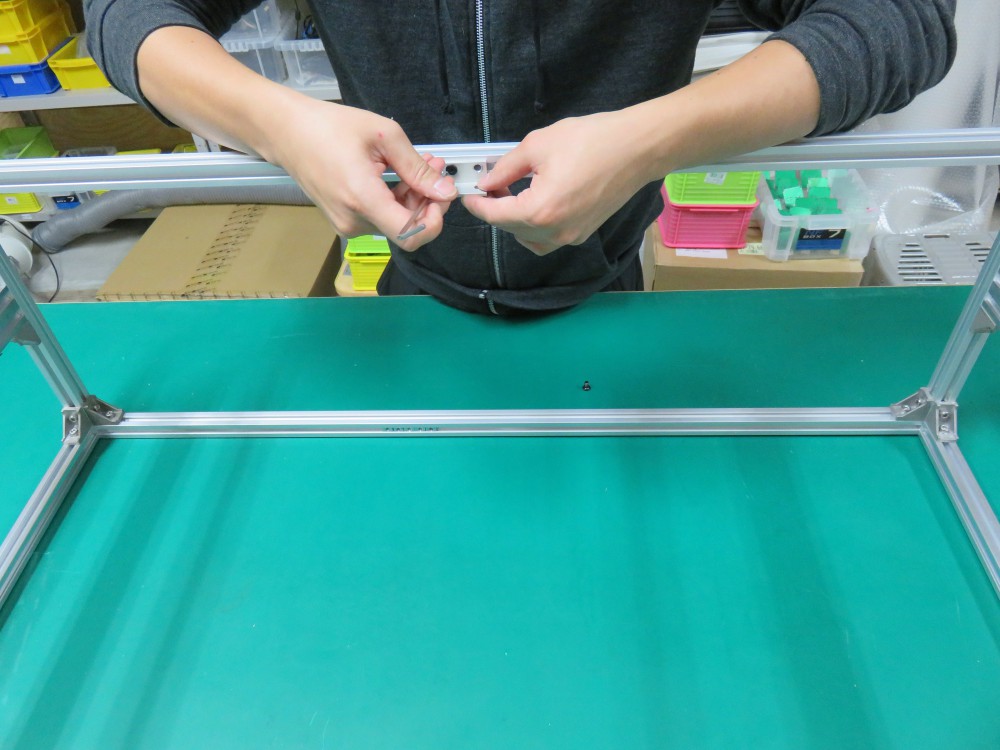

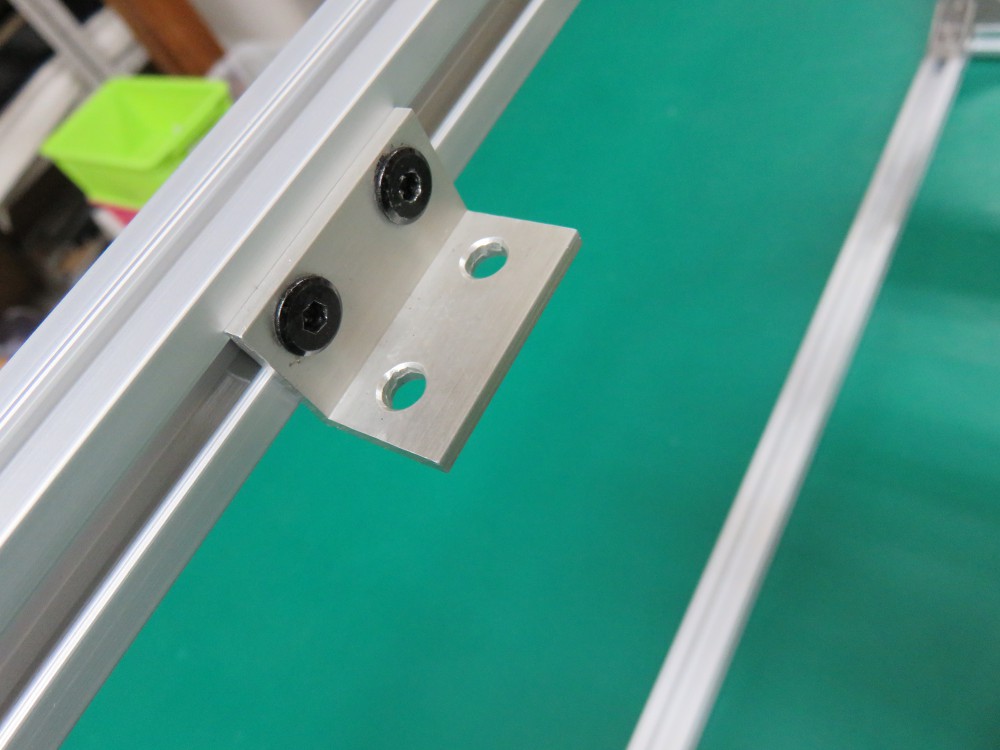

860mmアルミフレームに、薄型ブラケットをM5×8 低頭ボルトとM5 T nutで固定します。
(※固定位置は860mmアルミフレームの真ん中を目安にしてください。)
なお、薄型ブラケットは写真の向きとなるようにしてください。
(※ネジ穴が端面ギリギリにあるのが、M5×8 低頭ボルトを取り付けるネジ穴です。)
