水冷ホース取り付け

水冷ホース取り付け

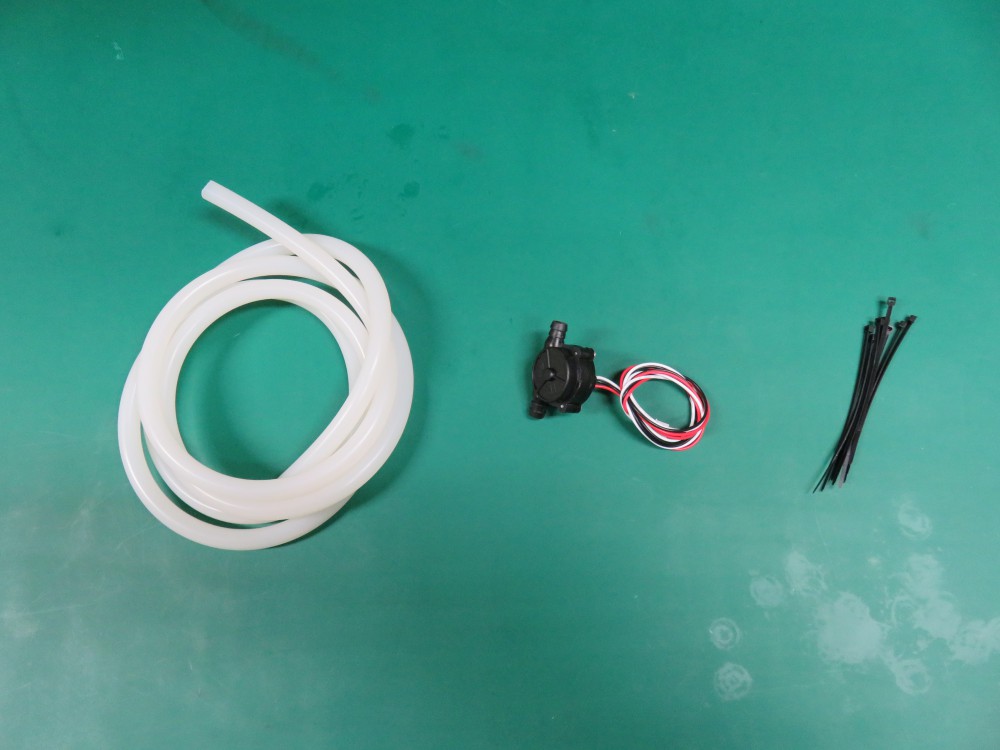

部品表

水冷ホース、フローセンサー
部品 詳細 数量
水冷ホース 2m 1
フローセンサー 1
結束バンド 8



水冷ホース取り付け


水冷ポンプに水冷ホースを取り付けます。
※水冷ポンプにホースを取り付ける際は、水冷ポンプを手で押さえて取り付けてください。押さえずに押し込むと水冷ポンプの底に負荷が掛かり破損してしまう恐れがあります。


水冷ポンプの出口側(写真では奥側)にホースを取り付けます。

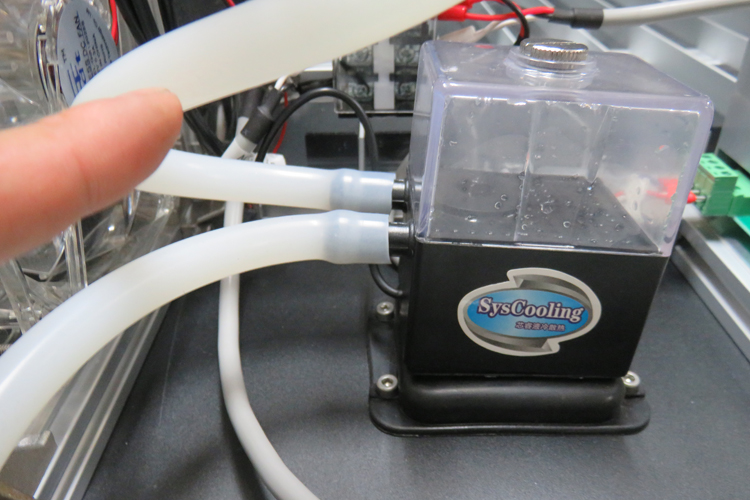

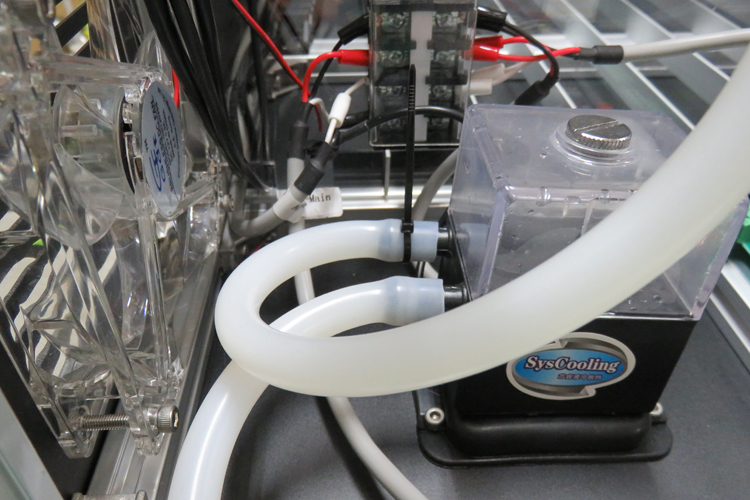

水冷ポンプの出口側


水冷ポンプの出口側からのホースは、レーザー管の照射しない方(LED DCファン側)に取り付けます。
適当な長さでカットして取り付けてください。
レーザー管ホース取り付け



次に、水冷ポンプの入口側(写真では手前側)にホースを取り付けます。

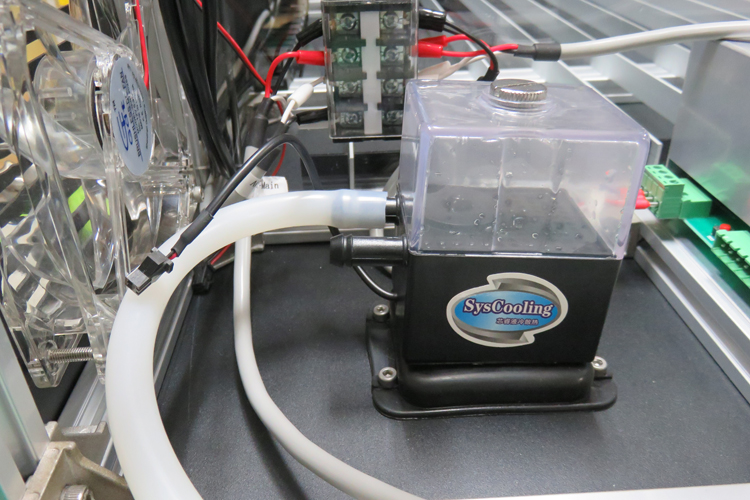

水冷ポンプ手前側


水冷ポンプ入口側からのホースはラジエーターに接続します。

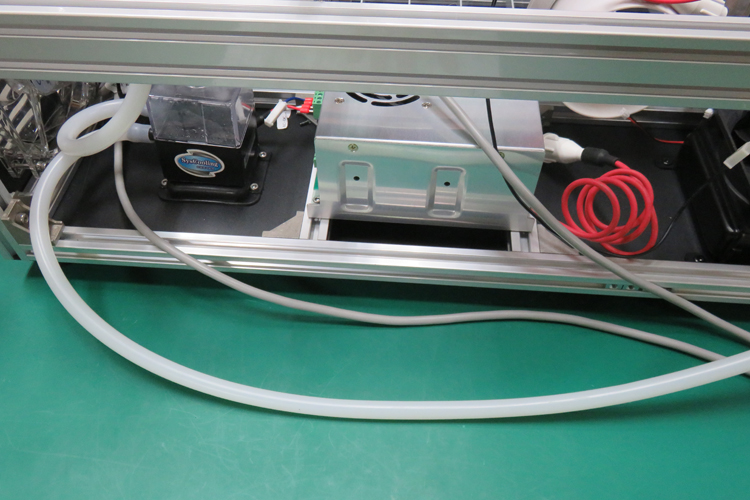

本体裏側下段

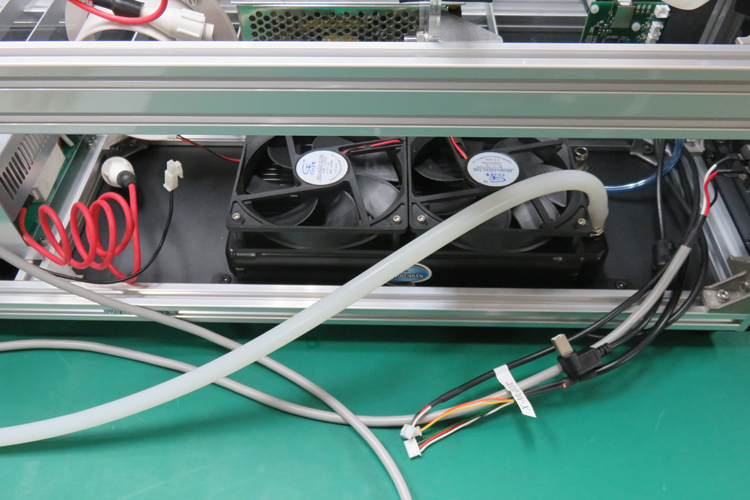

ラジエーター接続


ラジエーターの写真手前側のホース接続継手に取り付けます。
適当な長さでカットして取り付けてください。

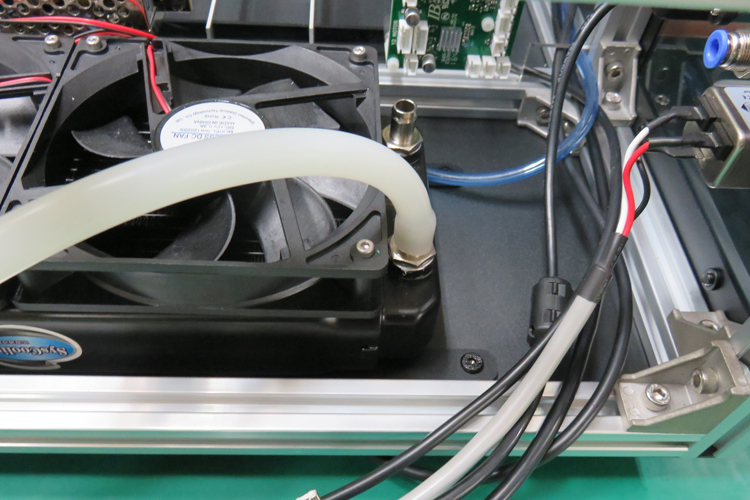

ラジエーター手前側ホース接続継手


次に、レーザー管の照射する側(第一ミラー側)にホース取り付けます。
(こちらからフローセンサーを通ってラジエーターに接続します。)

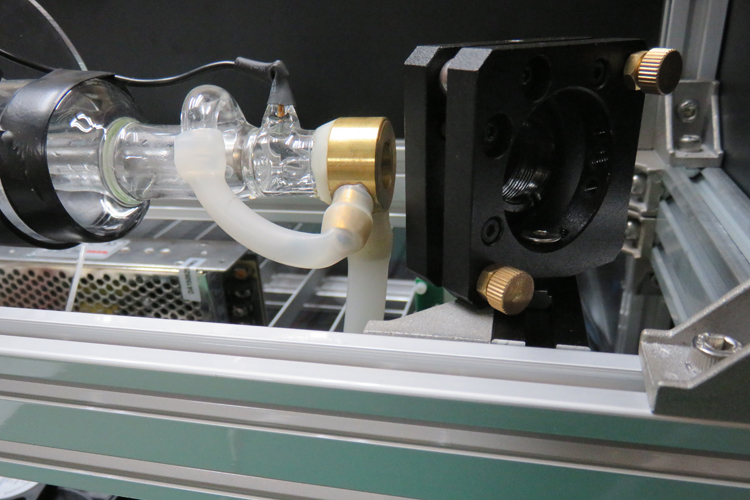

レーザー管の照射する側


フローセンサーに取り付けます。適当な長さでカットしてください。

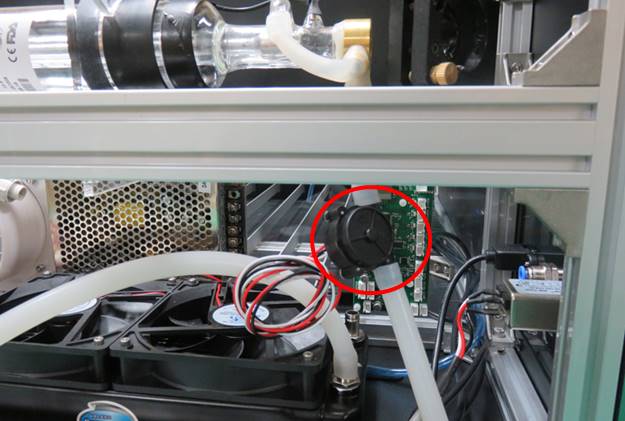

※矢印が下を向くように取り付けてください。

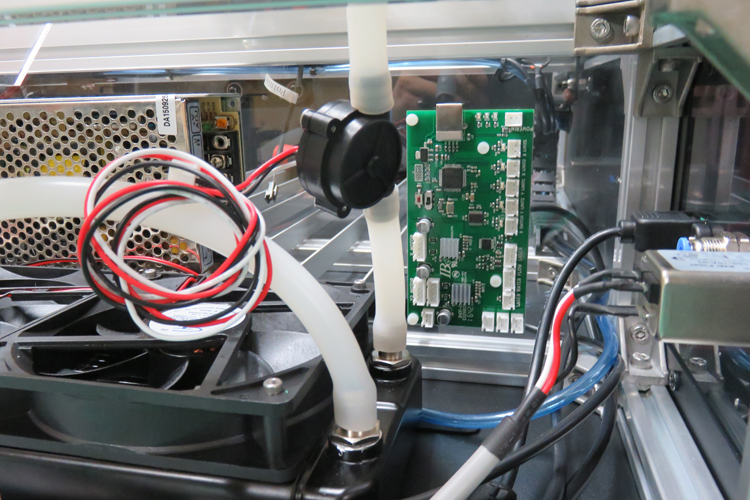

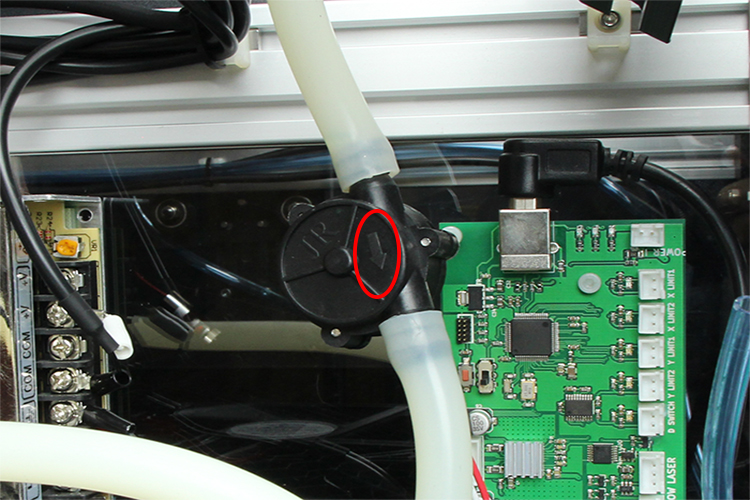

フローセンサー取り付け

フローセンサー矢印


ラジエーターの写真奥側のホース接続継手に取り付けます。
適当な長さでカットしてください。
ラジエーター奥側ホース接続継手


ホースを取り付けた箇所を結束バンドで固定します。
結束バンドの余った部分はカットしてください。

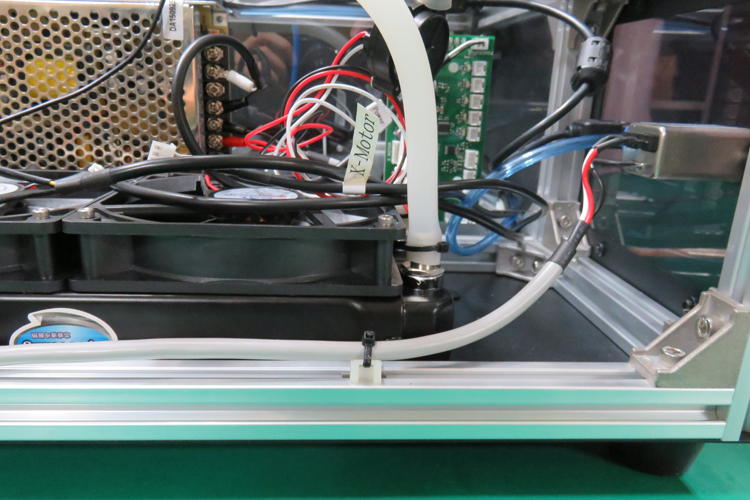

ホースを結束バンドで固定

余り部分カット
