レーザーヘッド組立
レーザーヘッド組立

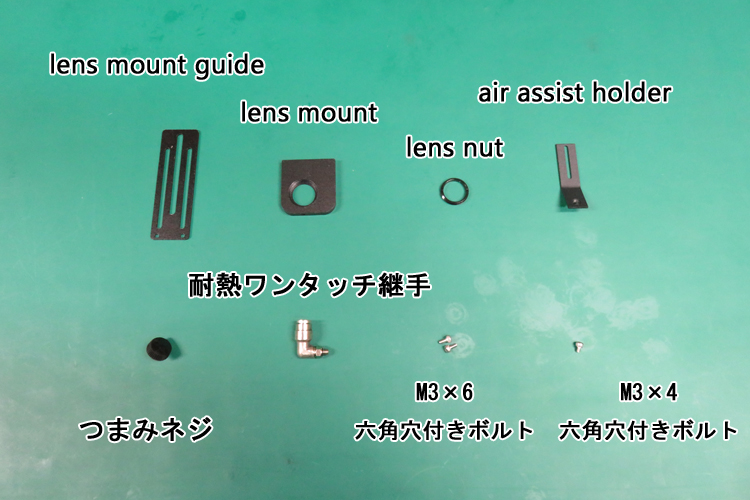

部品表
| 部品 | 数量 | |
|---|---|---|
| lens mount guide | 1 | |
| lens mount | 1 | |
| lens nut | 1 | |
| air assist holder | 1 | |
| つまみネジ | 1 | |
| 耐熱ワンタッチ継手 | 1 | |
| M3×6六角穴付きボルト | 2 | |
| M3×4六角穴付きボルト | 1 |
レーザーヘッド組立

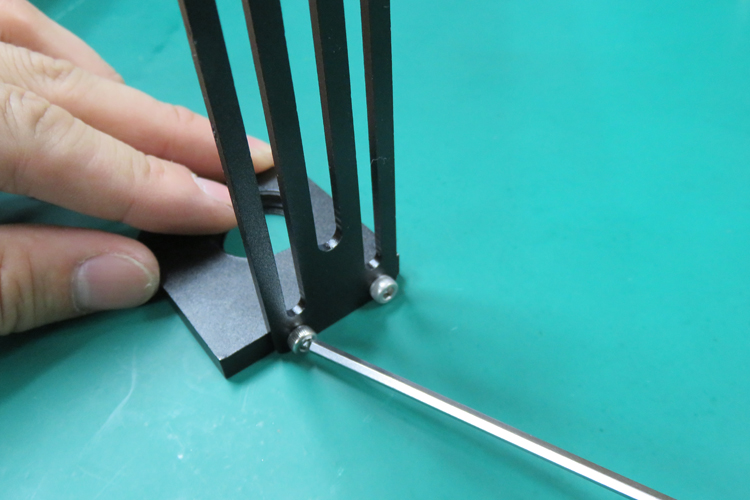

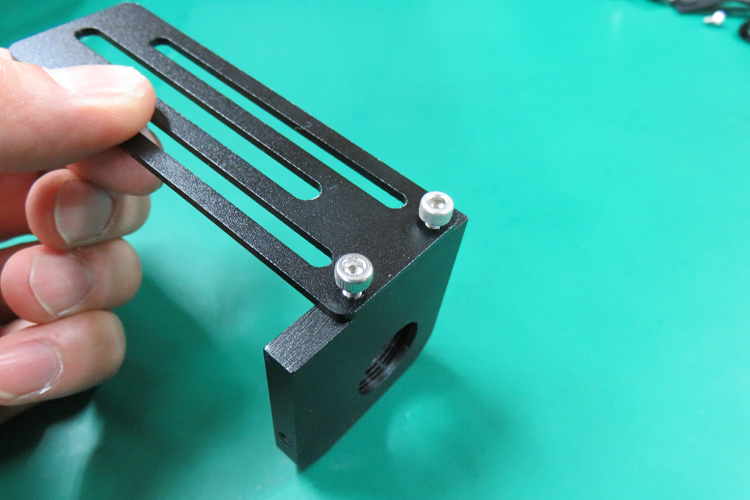

M3×6六角穴付きボルト使用して、lens mountにlens mount guideを取り付けます。

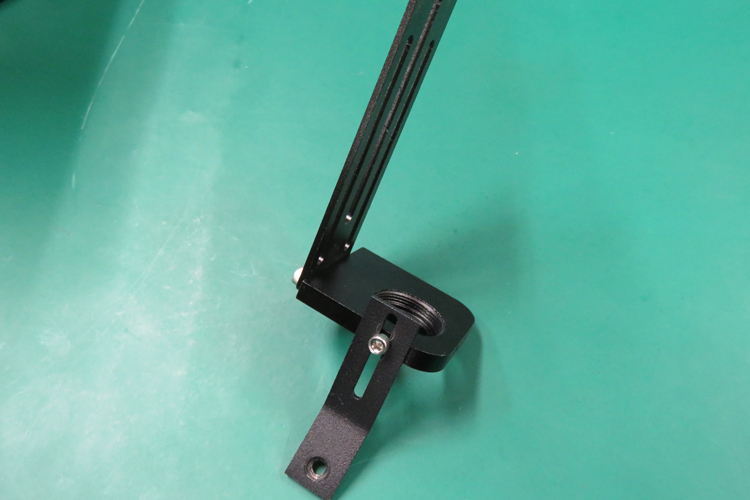

M3×4六角穴付きボルト使用して、lens mountにair assist holderを取り付けます。
（※air assist holderの高さは後の工程で調整します。）

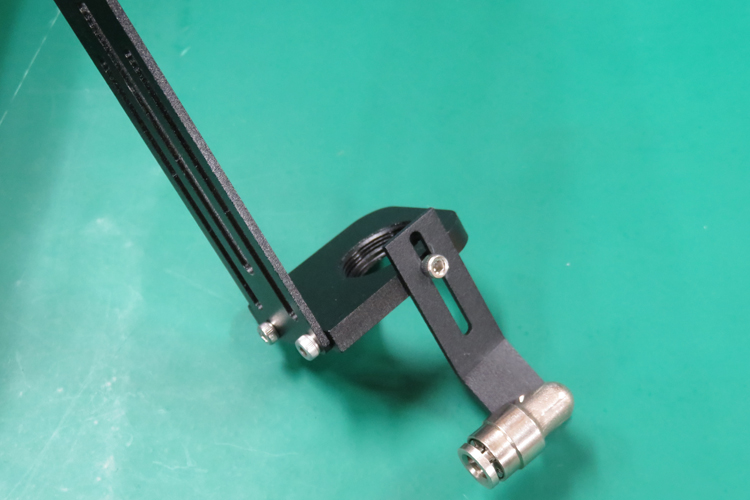

air assist holderに耐熱ワンタッチ継手を取り付けます。

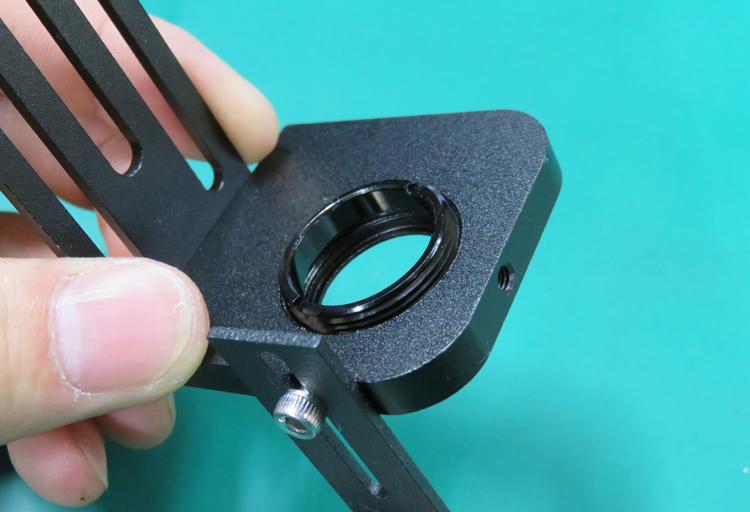

lens mountにlens nutを取り付けます。
（※後の工程で集光レンズを装着しますので、完全にしめないでください。）

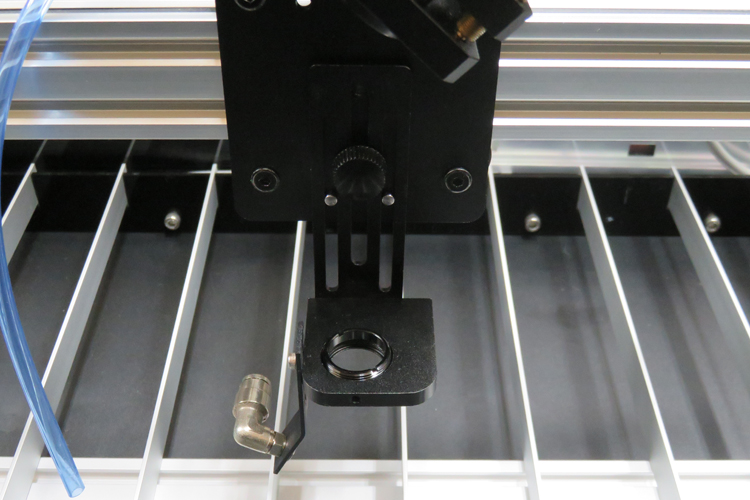

つまみネジを使用してX軸ユニットにレーザーヘッドを取り付けます。
耐水性ポリウレタンチューブを耐熱ワンタッチ継手に取り付けます。
（※抜けないように奥までしっかりと挿入してください。）
