レーザー電源取り付け

レーザー電源 取付

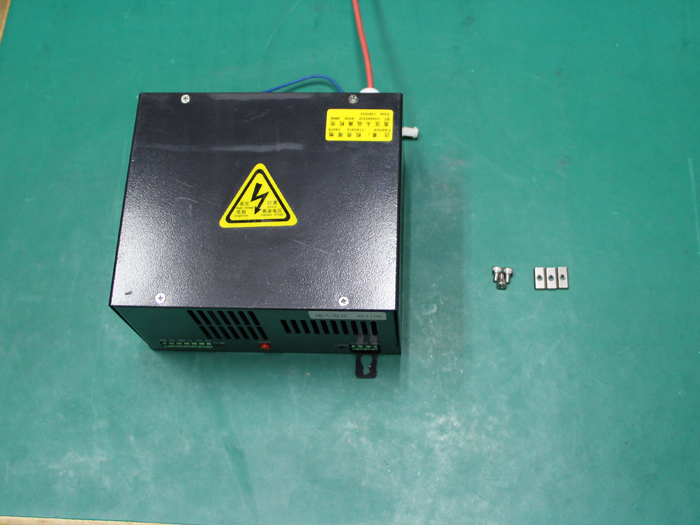

部品表

レーザー電源
部品 数量
レーザー電源 1
M4×6六角穴付ボルト 3
M4後入ナット 3

※レーザー電源は、上記の写真のものと、青色のフィルムがあるレーザー電源の2種類がございます。



レーザー電源準備


黒色のレーザー電源の場合は、スイッチはございませんので、確認する必要はございません。

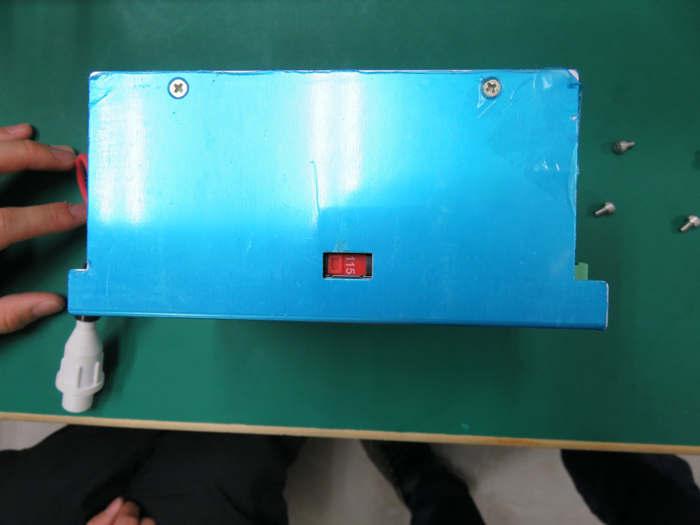

※青色のフィルムのレーザー電源はレーザー電源についている赤色のスイッチが写真のように「115」の状態になっていることを確認する。
青色レーザー電源

万が一、スイッチが違う方向になっている場合は、手やドライバーなどで切り替えてください。
※レーザー電源に貼られている青色のフィルムはそのままでも、はがしてもどちらでも構いません。


170mmフレームの位置調整

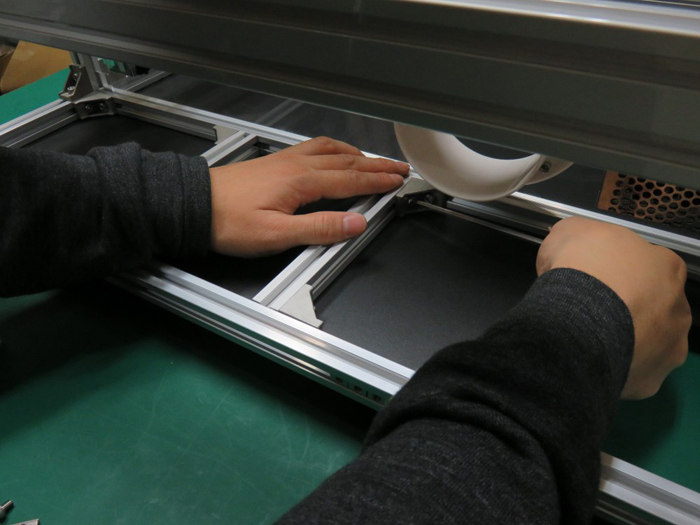

以下の写真のように、レーザー電源のネジ穴と170mmアルミフレームの溝が合うように前工程で仮止めした170mmフレーム2本を調節して置く。
電源配置

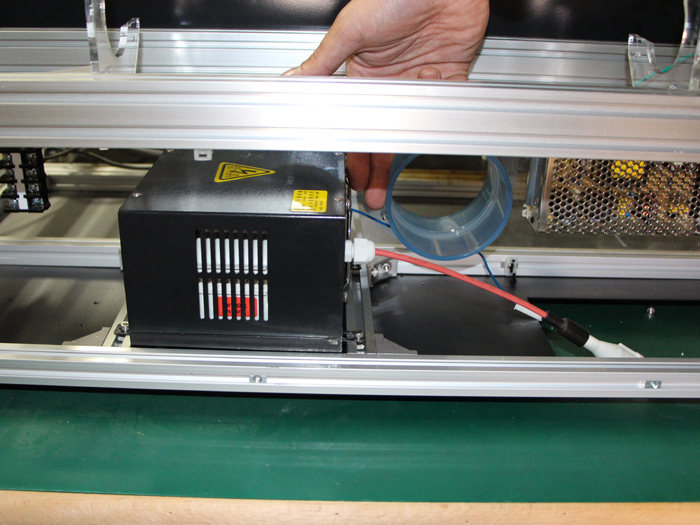

レーザー電源と座付ソケットとの間が、おおよそ指2本分の距離になるように170mmフレーム2本の位置を調整する。
電源と座付ソケット距離間

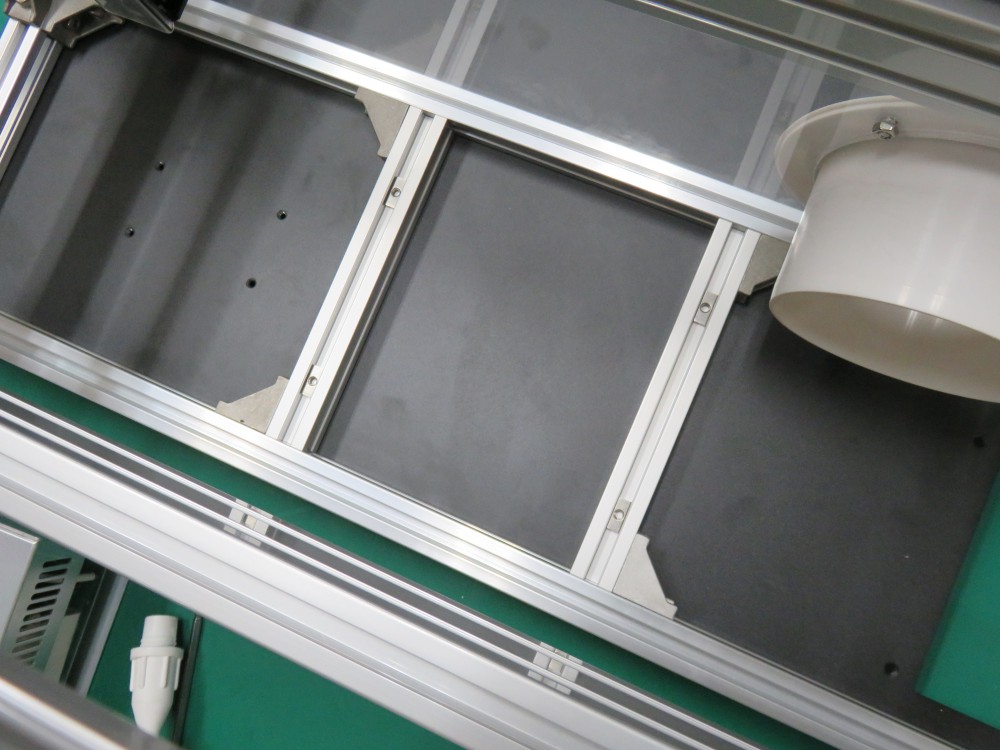

一度レーザー電源をどかし、直角ブラケットのボルトを締めて170mmフレーム2本の位置を固定する。
170mmフレーム固定


レーザー電源の取り付け

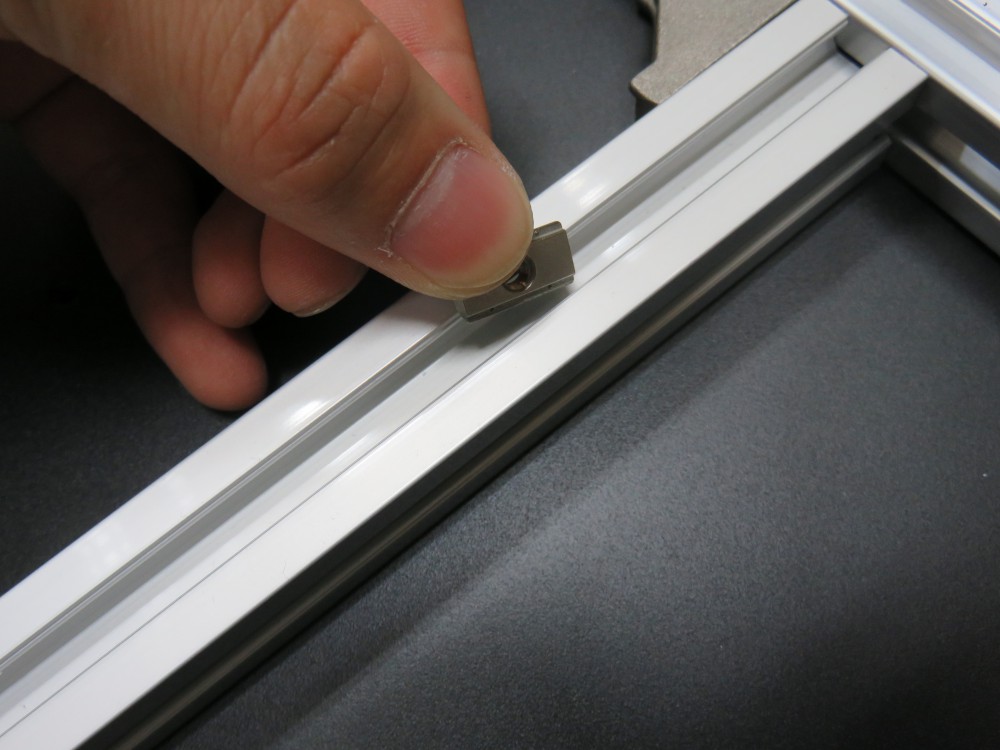

以下の写真のように、M4後入れナットを端子台側170mmフレームに1個、座付ソケット側170mmフレームに2個(合計3個)入れます。
フレームの間

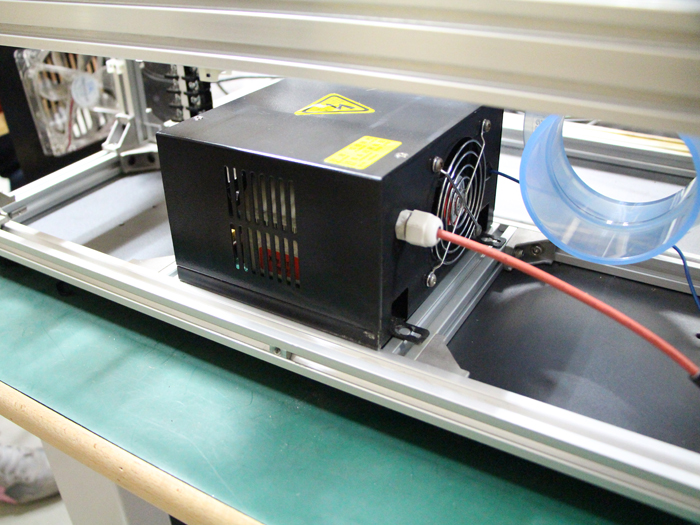

そのM4後入れナットとM4×6六角穴付ボルトを使ってレーザー電源を固定する。※青色のレーザー電源の場合は、4箇所で固定します。
レーザー電源固定場所上アングル

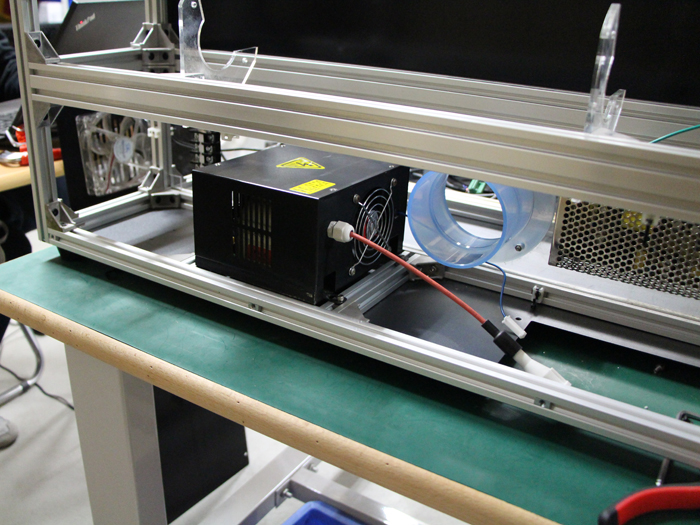

レーザー電源を取り付けてこの工程は終了となります。
レーザー電源取り付け完了
