モーターユニット組み立て

モーターユニット組み立て



部品表

部品	詳細	数量
wheel plate y-axis		2
wheel plate motor mount		1
ステッピングモーター		3
タイミングプーリー		3
M3×6 六角穴付ボルト		12



モーターユニット組立

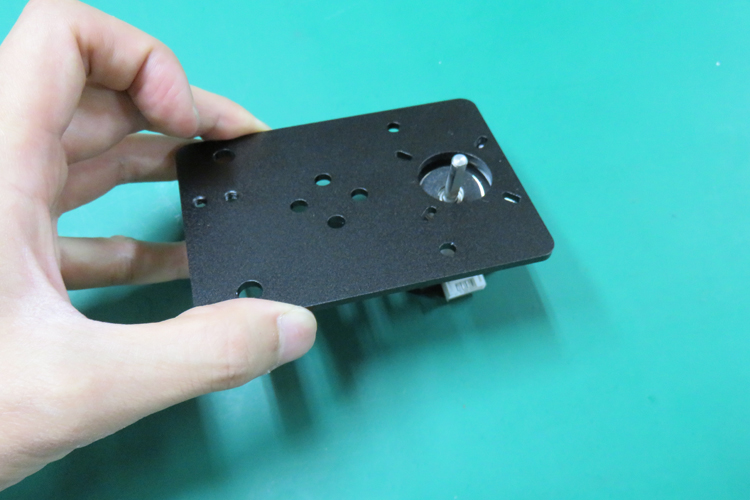

wheel plate y-axisにステッピングモーターを取り付けます。

まず、wheel plate y-axis Rユニットを組み立てます。

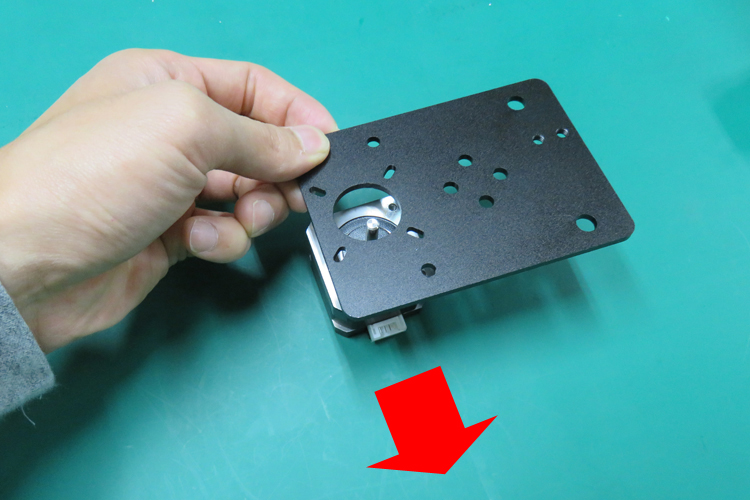

モーターのコネクタ差込口は矢印側を向きます。
（※wheel plate y-axisには向きがあるので取付方向にはご注意ください。）

ステッピングモーターにタイミングプーリーを取り付けます。

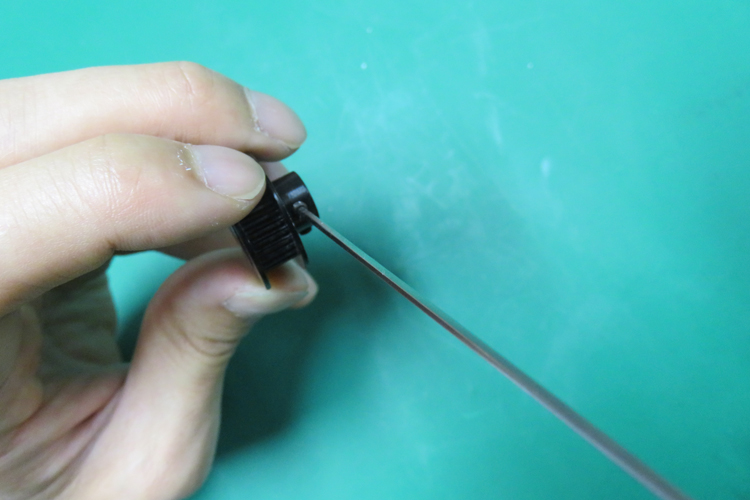

タイミングプーリーのイモネジを緩めてください。

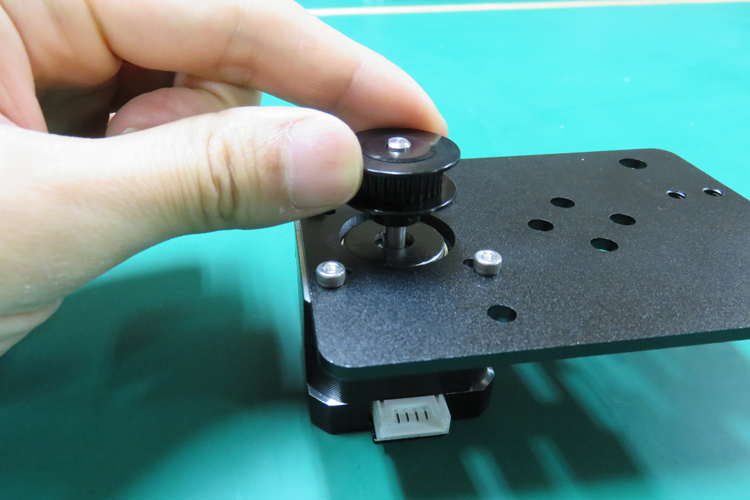

写真の向きでステッピングモーターの軸にタイミングプーリーを差し込みます。

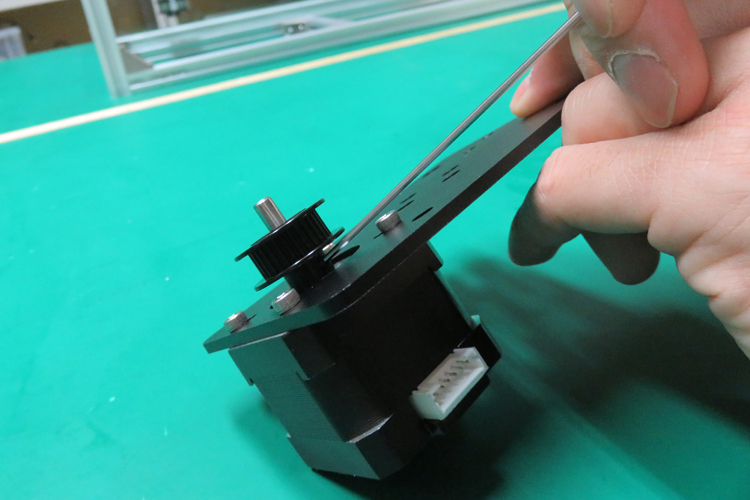

タイミングプーリーのイモネジを軽く締めて固定します。位置調整は後工程で行いますので、この時点では厳密な位置調整は必要ありません。

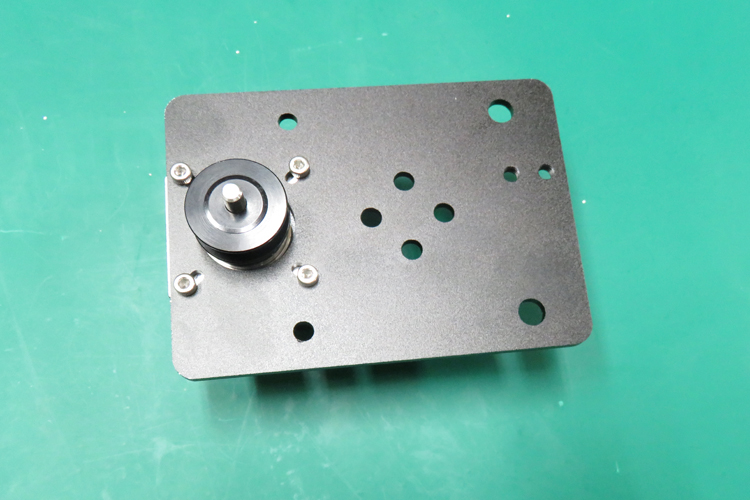

もう一つのwheel plate y-axisも同様に取り付けwheel plate y-axis Lユニットを組み立てます。
（※wheel plate y-axisには向きがあるので取付方向にはご注意ください。）

先ほどと同様にステッピングモーターとタイミングプーリーも取り付けます。

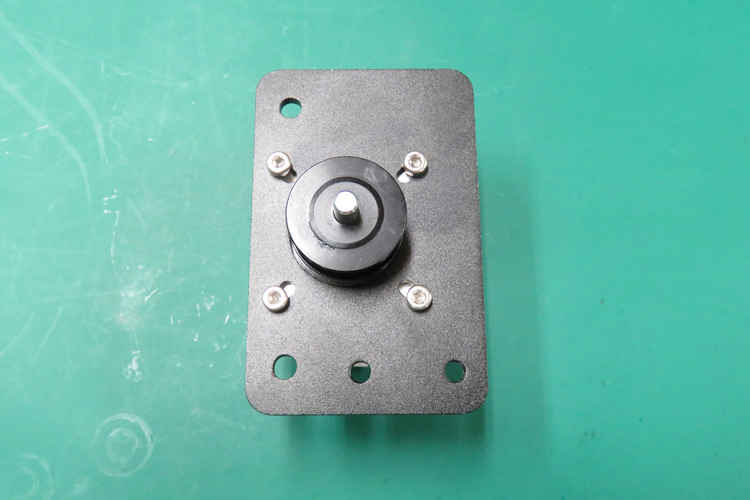

最後に、wheel plate motor mountにステッピングモーターとタイミングプーリーを取り付けます。
（※wheel plate motor mountには向きがあるので取付方向にはご注意ください。）

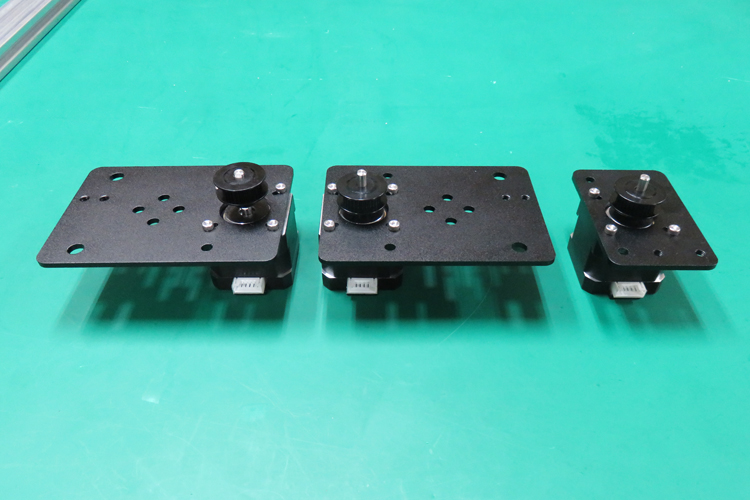

モーターユニット組み立ては完了です。
