配線 DCライン

配線

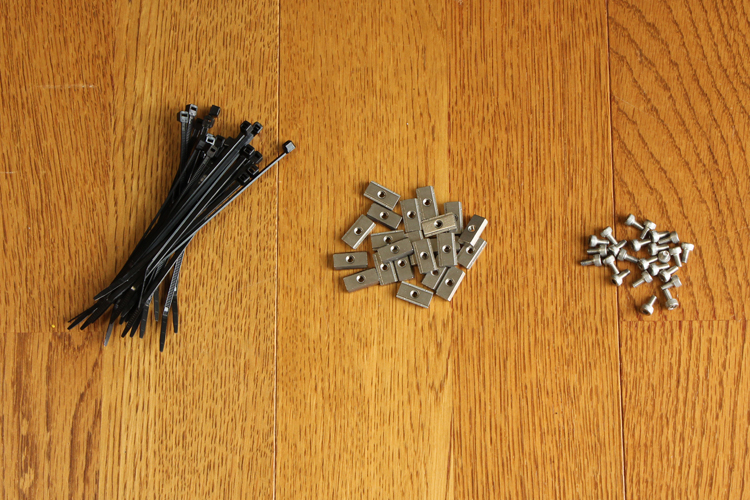

部品表

後入れナット

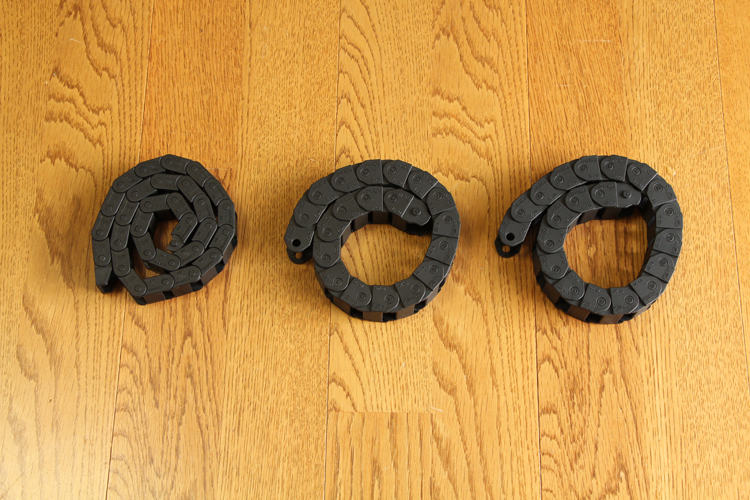

ケーブルキャリア

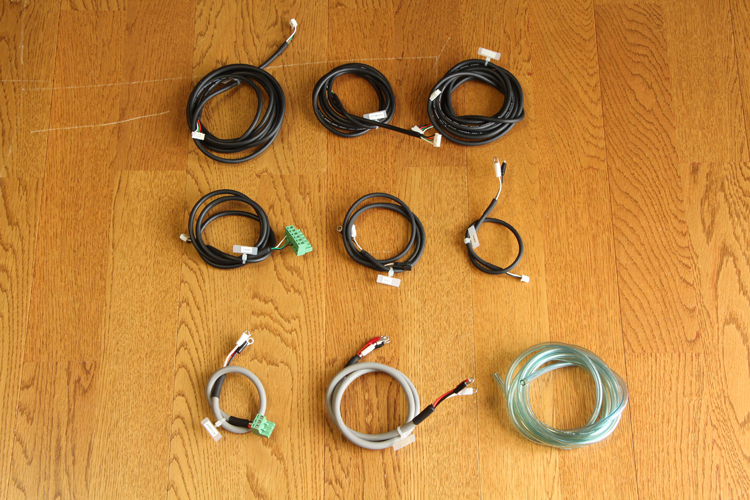

配線

部品 詳細 数量
結束バンド 100mm
結束バンド固定具 標準 20mm角 23
M3 後入れナット ステンレス製 23
M3×6 六角穴付ボルト ステンレス製 23
ケーブルキャリア x-axis 固定端 本体取付済み 1
ケーブルキャリア y-axis 固定端 本体取付済み 2
X-Motor ケーブル 1
Y-Motor-L ケーブル 1
Y-Motor-R ケーブル 1
Laser ケーブル 1
Power ケーブル 1
FAN ケーブル 1
AC-Laser ケーブル 1
AC-DC ケーブル 1
ポリウレタンチューブ 外径:6mm 内径:4mm 1

結束バンド固定具 取付方法

M3 後入れナットをアルミフレームに挿入します。

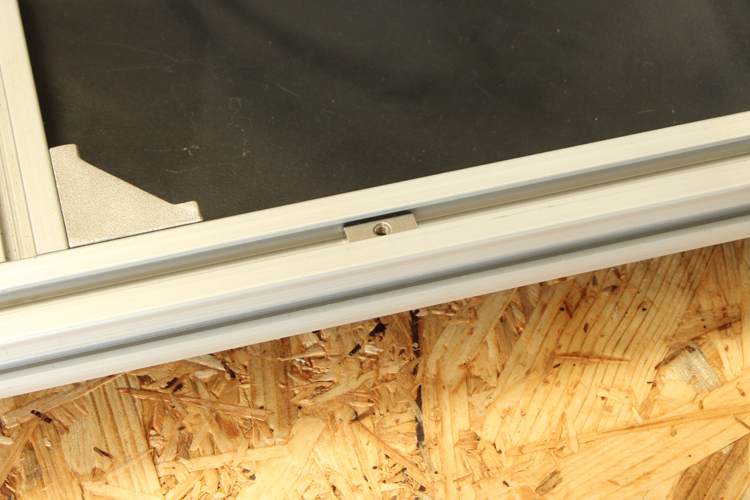

ナット挿入

結束バンド固定具をM3×6 六角穴付ボルトにて固定します。

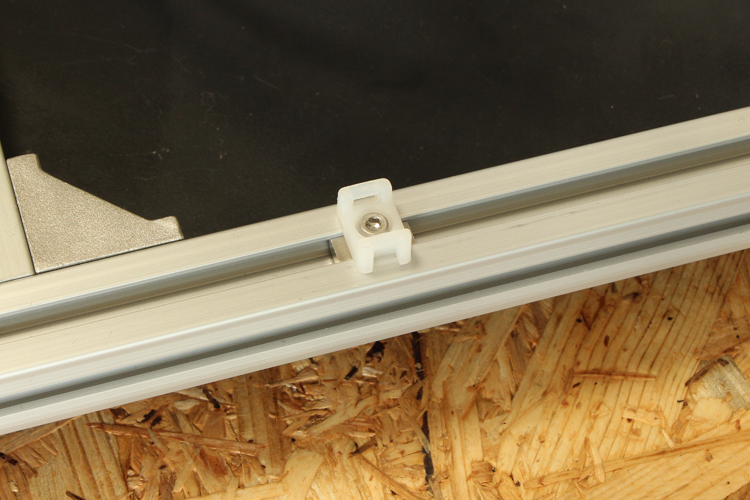

結束バンド固定具固定

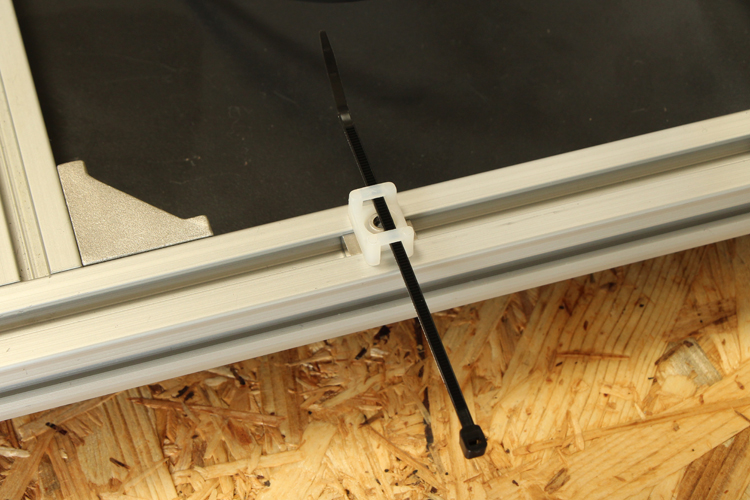

写真を参考に結束バンドを通して使用します。
結束バンド通す

結束バンド固定具 取付

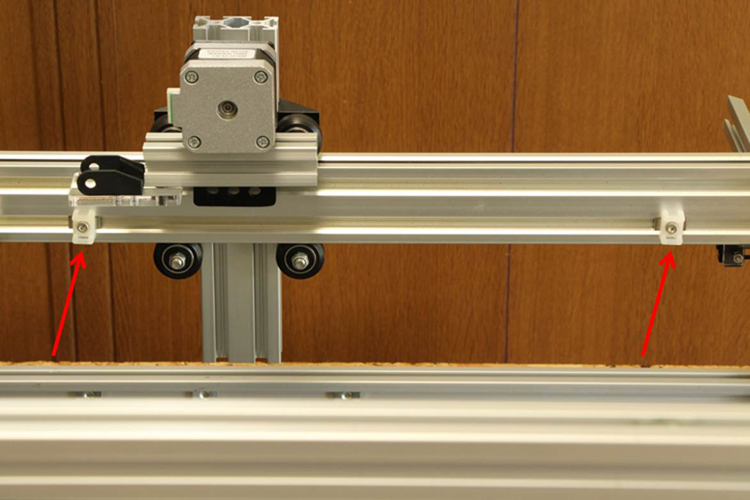

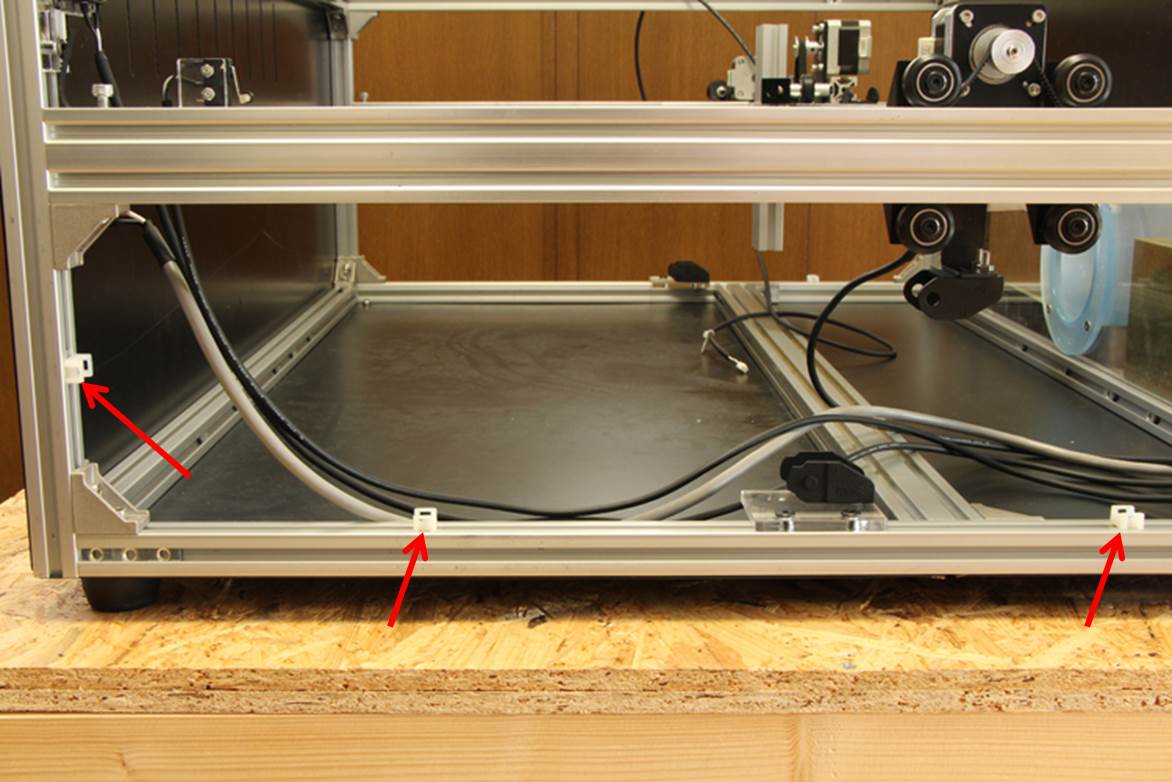

写真を参考に結束バンド固定具を合計3個挿入します。

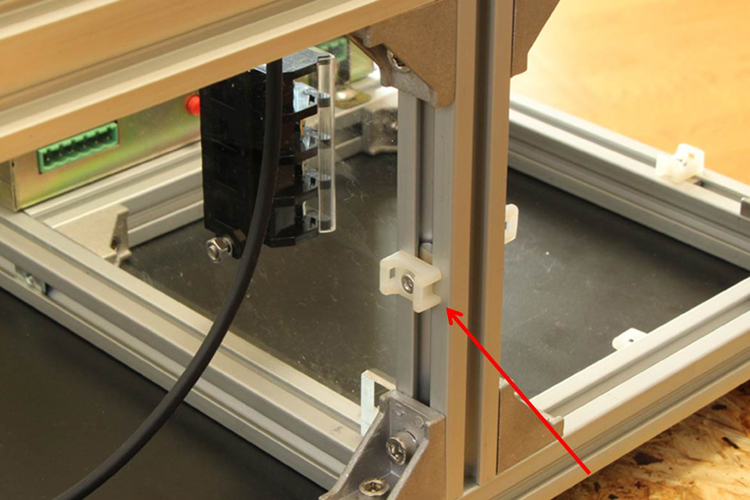

結束バンド固定具位置

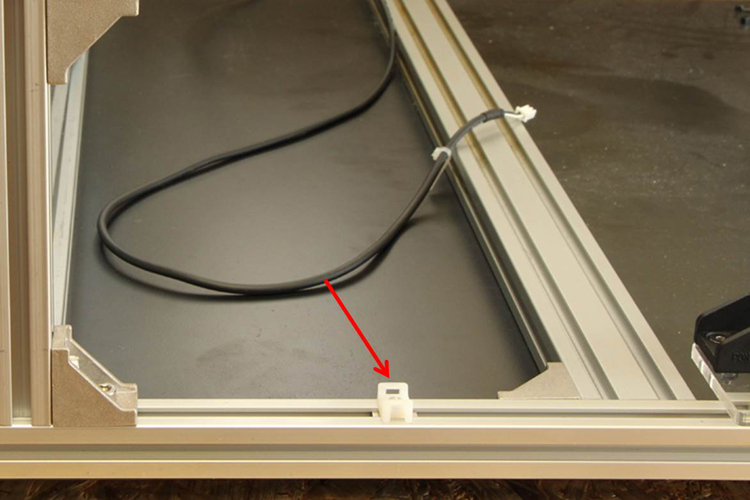

写真を参考に結束バンド固定具を1個挿入します。
結束バンド固定具挿入位置

写真を参考に結束バンド固定具を1個挿入します。
外側フレーム

写真を参考に結束バンド固定具を2個挿入します。
V-slotフレーム結束バンド固定具

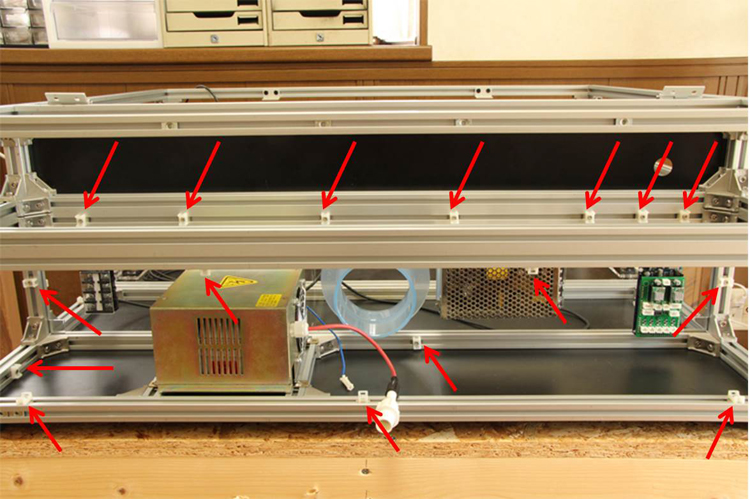

写真を参考に結束バンド固定具を合計16個挿入します。
結束バンド固定具16個

ケーブルキャリア 配線

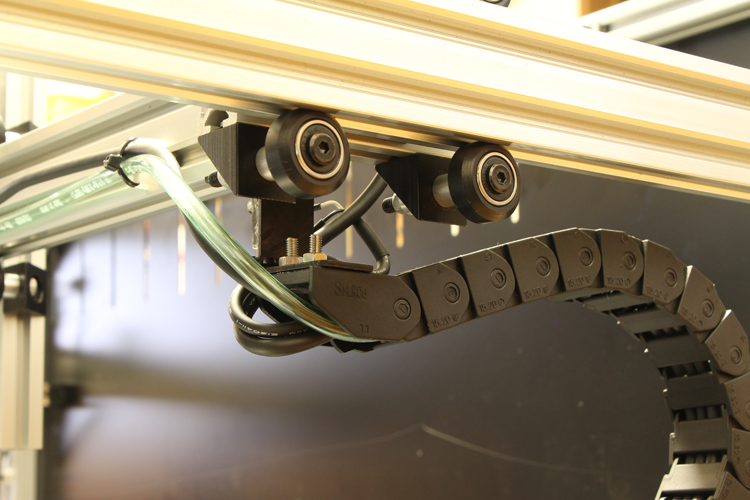

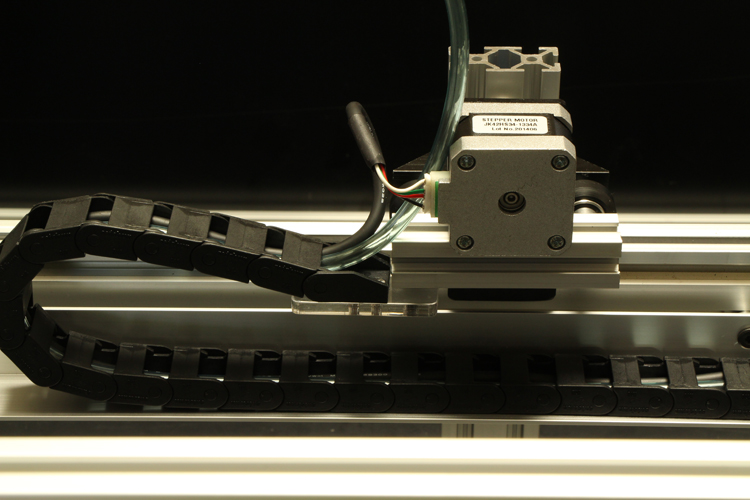

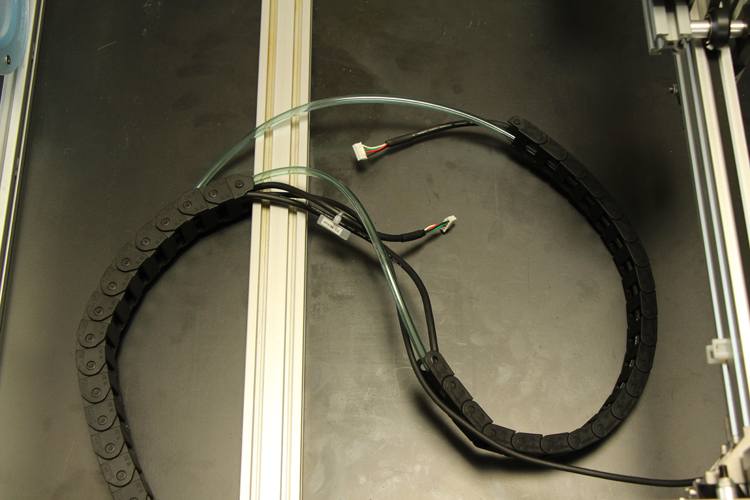

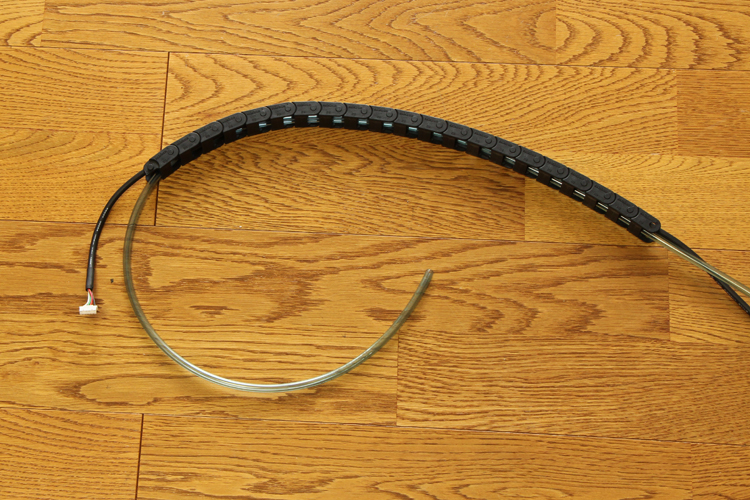

あらかじめケーブルキャリア x-axisにX-Motorケーブルとポリウレタンチューブを通しておきます。
ポリウレタンチューブ

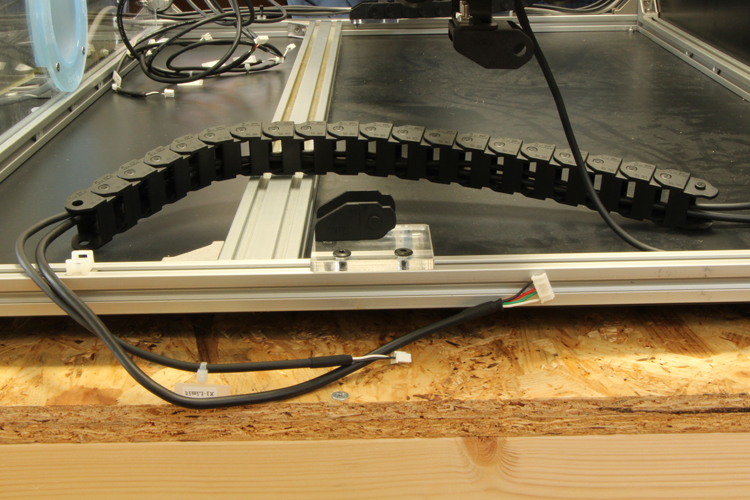

本体左側のケーブルキャリア y-axisにY-Motor-LケーブルとX1-Limitケーブルを通しておきます。
反対側も同様にしてケーブルキャリア y-axisにY-Motor-RケーブルとX2-Limitケーブルを通しておきます。
本体左側ケーブルキャリア

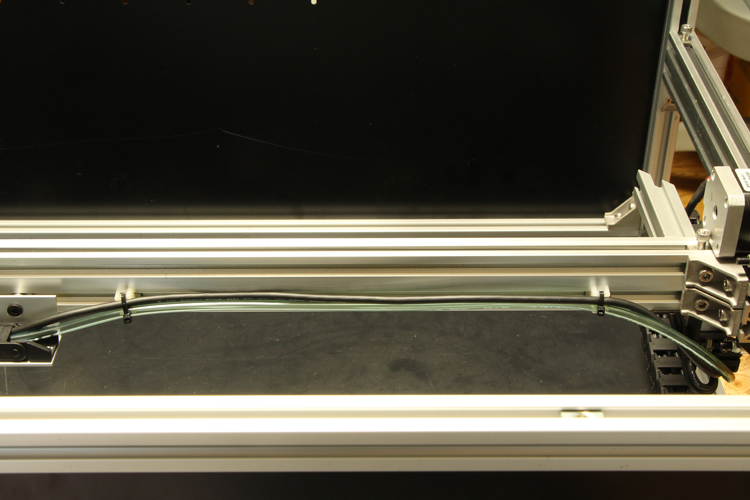

本体左側のケーブルキャリア y-axisにX-Motorケーブルとポリウレタンチューブを通します。

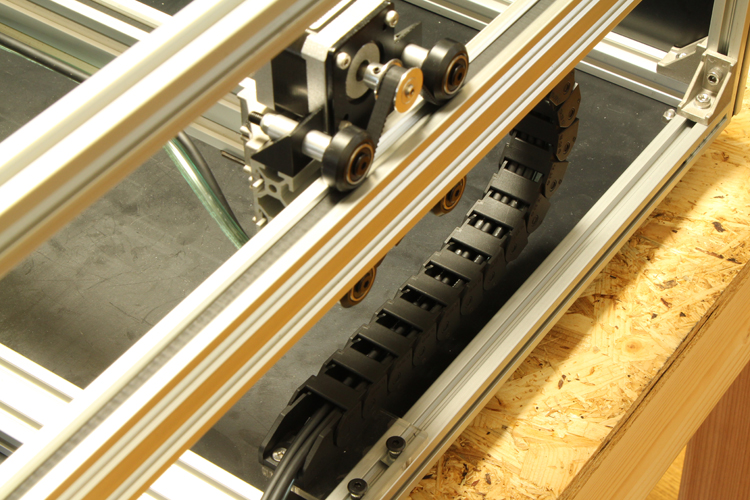

ケーブルキャリアy-axis

DCライン 配線

V-slot
本体正面

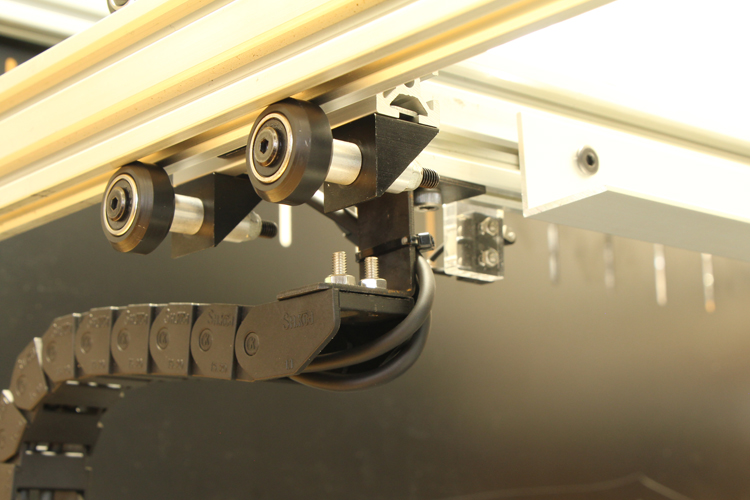

ケーブルキャリアアングル
タイミングプーリー
limit end

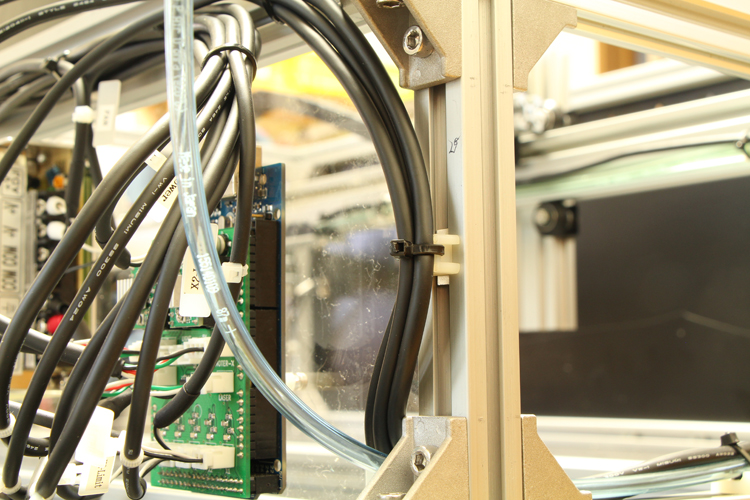

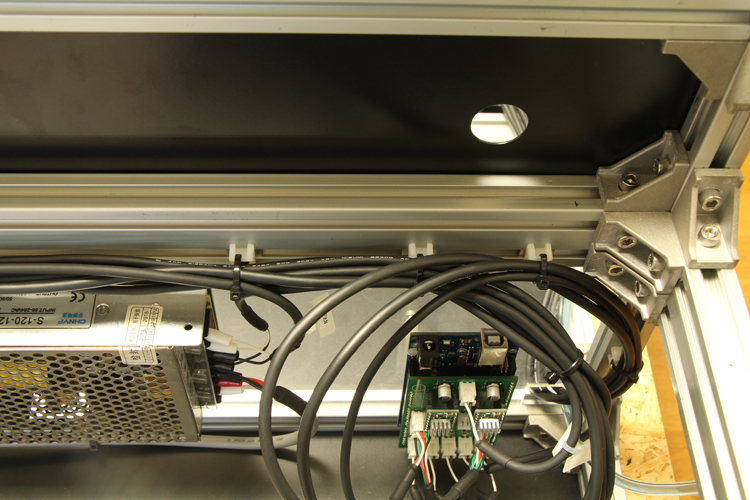

コントローラー基板横配線

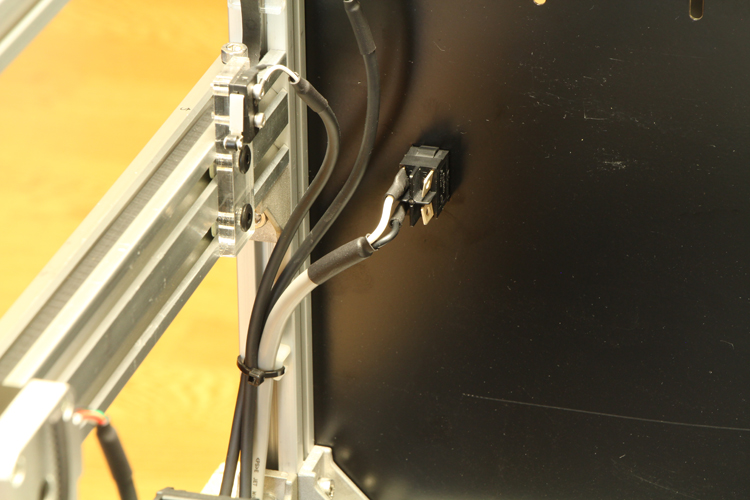

電源スイッチ裏側

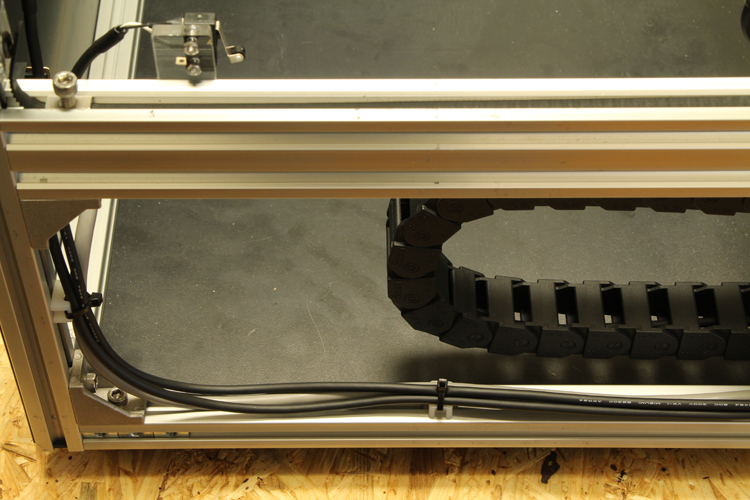

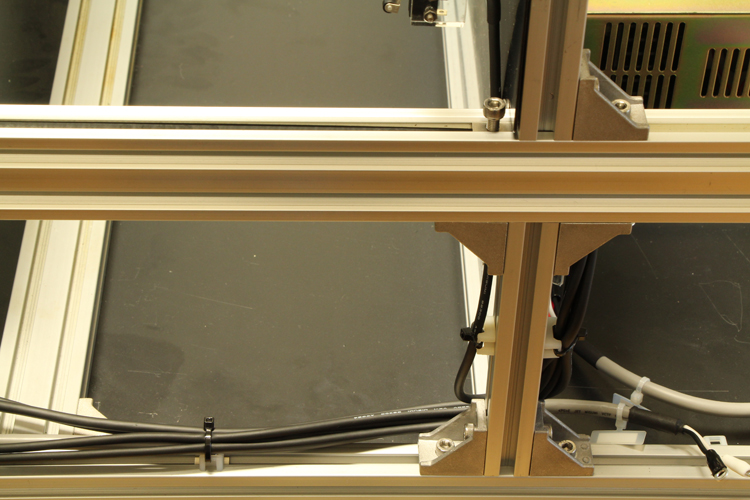

本体左側配線

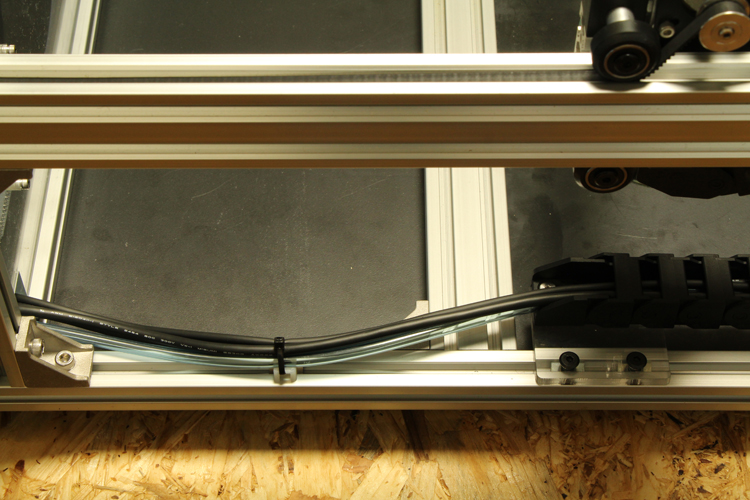

ケーブルキャリア配線まとめ
本体右側配線

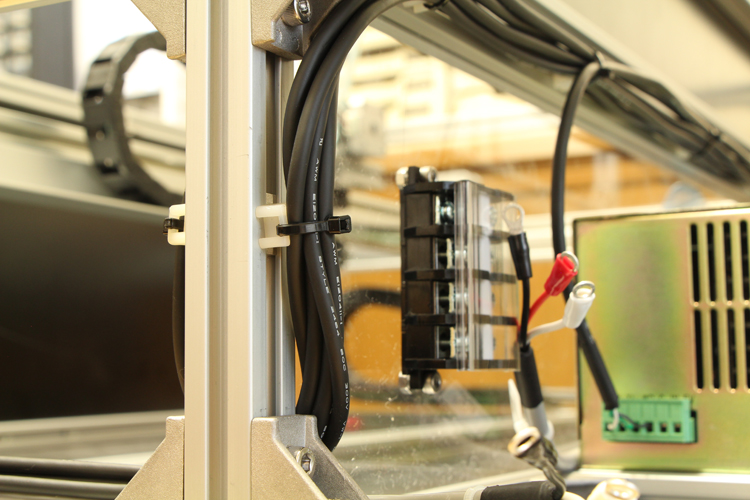

ターミナル横配線

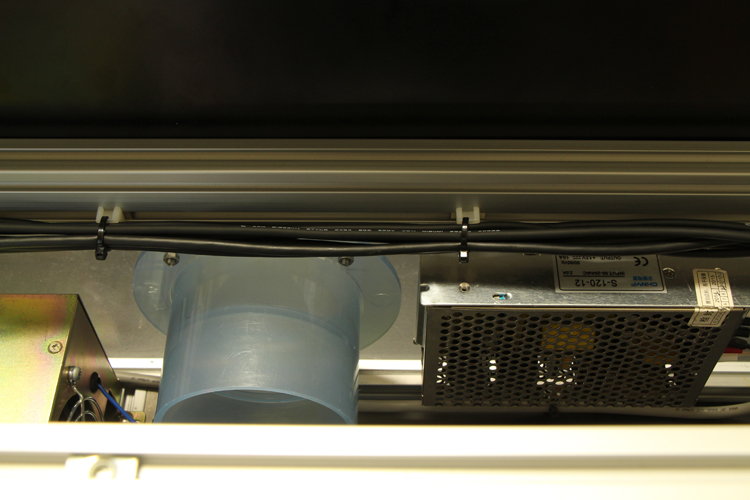

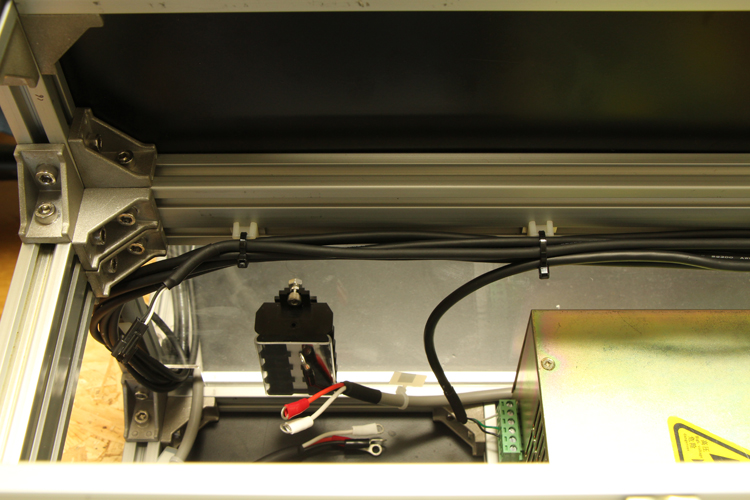

レーザー電源上配線
ソケット上配線
コントローラー基板上配線
DC電源配線側

コントローラー 配線

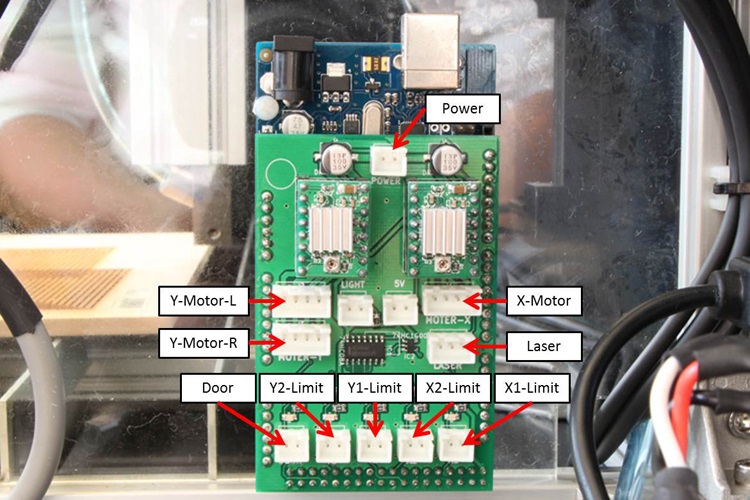

コントローラー上のコネクタにケーブルを接続します。
コントローラー配線

DC電源 配線

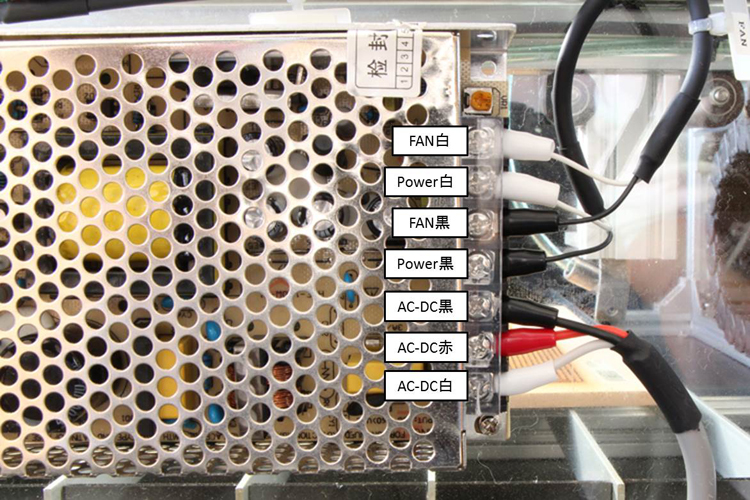

「AC-DCケーブル」、「FANケーブル」、「Powerケーブル」をDC電源に接続します。
DC電源配線

レーザー電源 配線

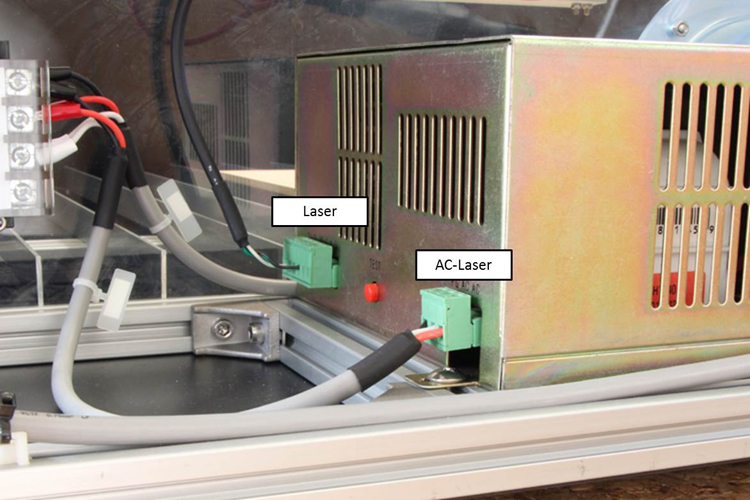

「Laserケーブル」、「AC-Laserケーブル」をレーザー電源に接続します。
レーザー電源配線
