Topカバー組立

本体組立

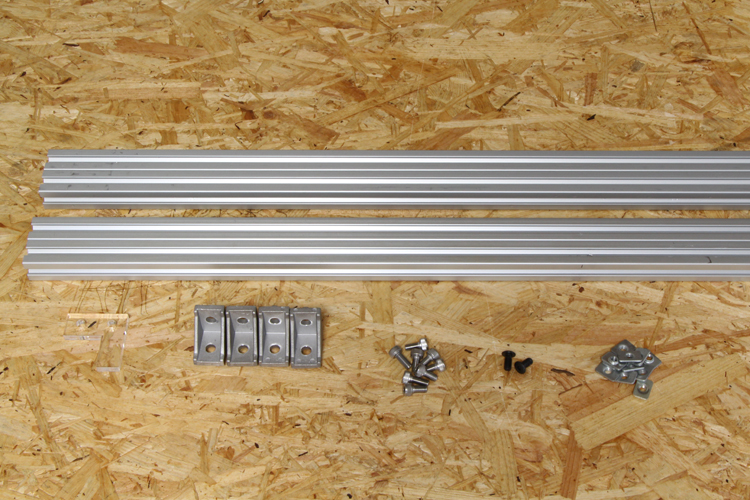

部品表

door limit
部品 詳細 数量
810mm アルミフレーム 標準 20mm角 2
529mm アルミフレーム 標準 20mm角 2
door limit アクリル 1
直角ブラケット フレーム固定用 4
M5×10 六角穴付ボルト ステンレス製 8
M5×10 低頭ボルト 2
M5 Tナット 先入れナット 14

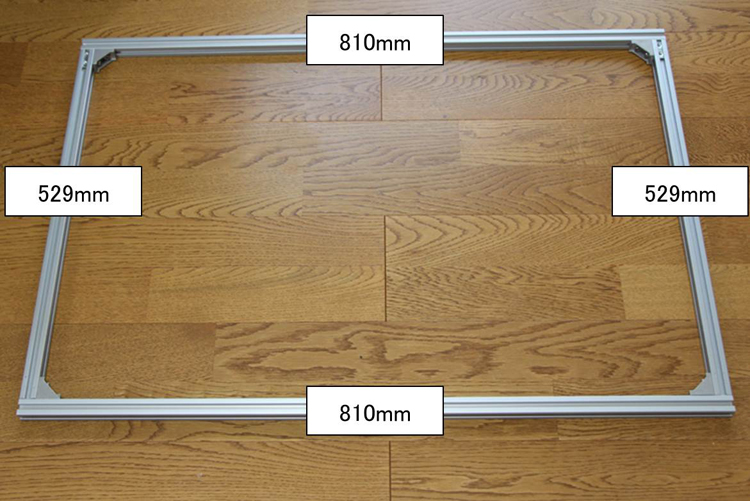

写真のようにアルミフレームを組み立てます。
直角ブラケット、M5 Tナット、M5×10 六角穴付ボルトを使用します。

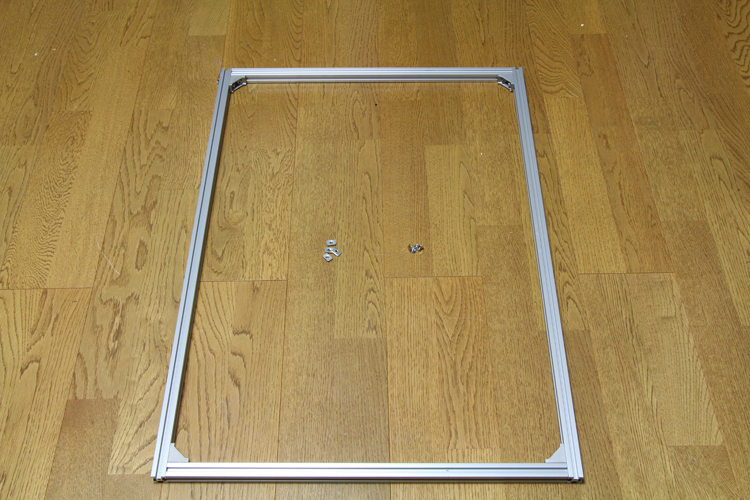

フレーム組立

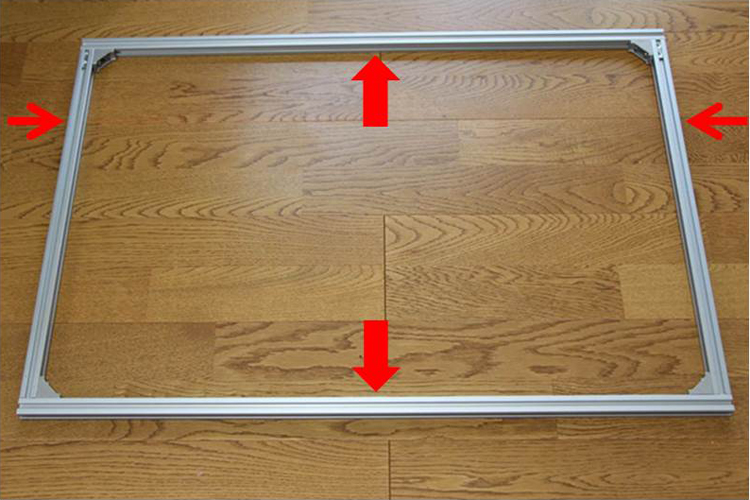

529mmアルミフレームの外側と810mmアルミフレームの内側にM5 Tナットを1個ずつ入れておきます。
ナット挿入位置

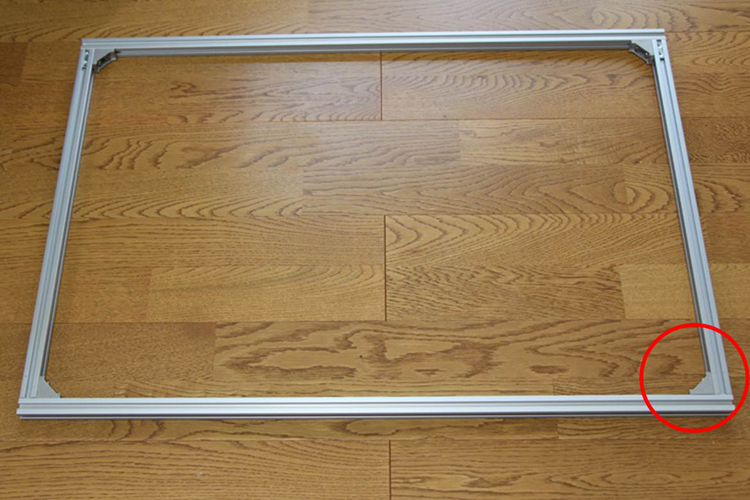

写真の赤丸の位置にdoor limitを取り付けます。
door limit 取り付け位置

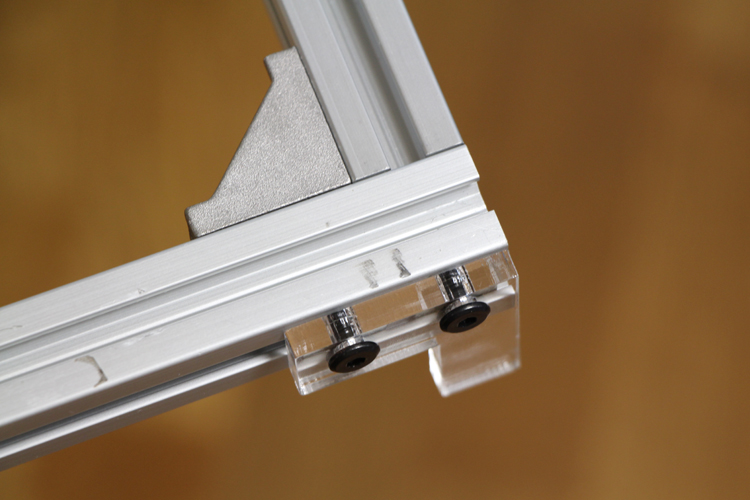

M5×10 低頭ボルトで取り付けます。
M5×10 低頭ボルト

本体への取付

部品表

カバー本体フレーム
部品 詳細 数量
カバー本体フレーム 前工程組立済み 1
M5 Tナット 先入れナット 4
M5×10 六角穴付皿ボルト ステンレス製 4

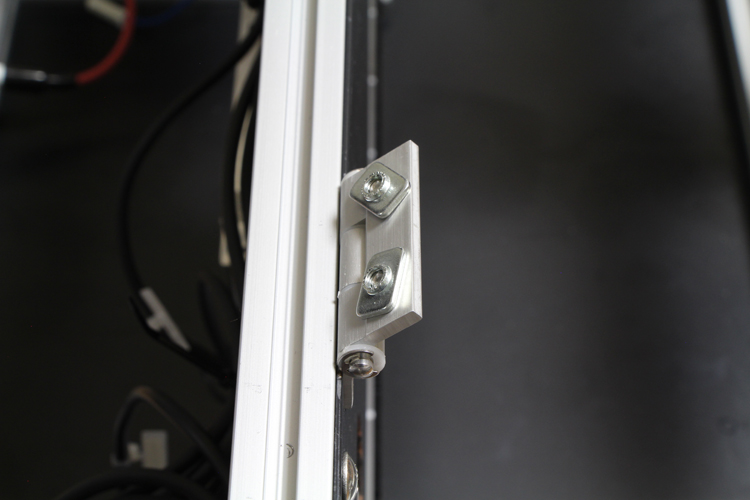

あらかじめ本体に取り付けていた蝶番にM5 TナットとM5×10 六角穴付皿ボルトを仮止めしておきます。
蝶番取り付け側
蝶番コントローラー側

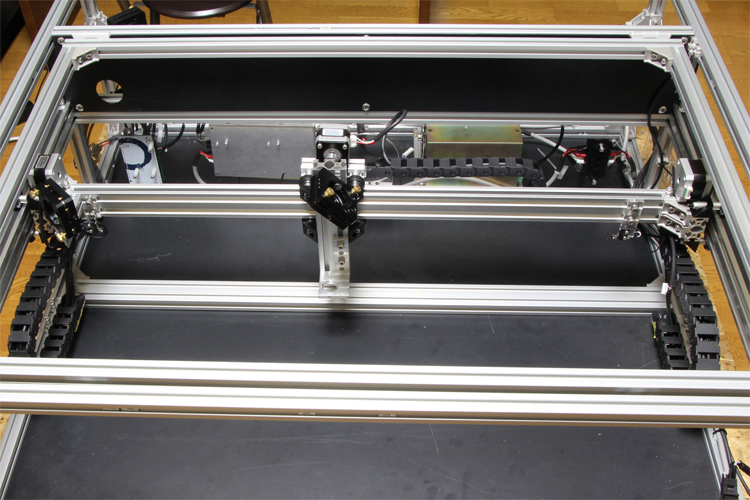

本体の810mm アルミフレーム後ろ側に蝶番部分をスライドして取り付けます。
蝶番取り付け

2個の蝶番に通してください。
本体正面

中心にくるように調整してください。

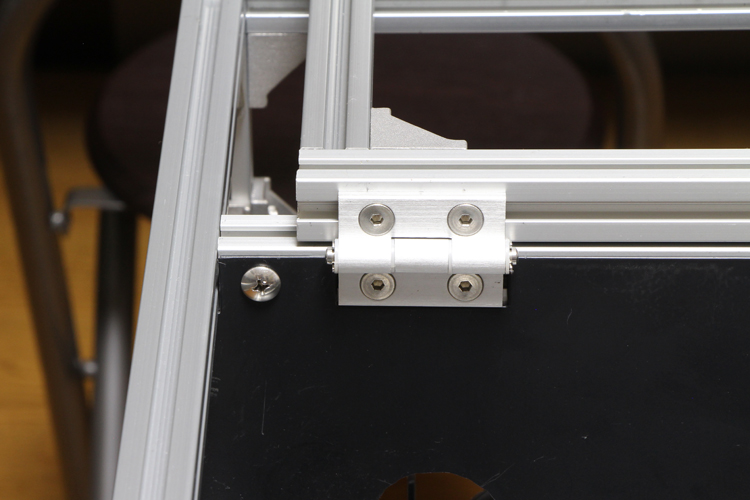

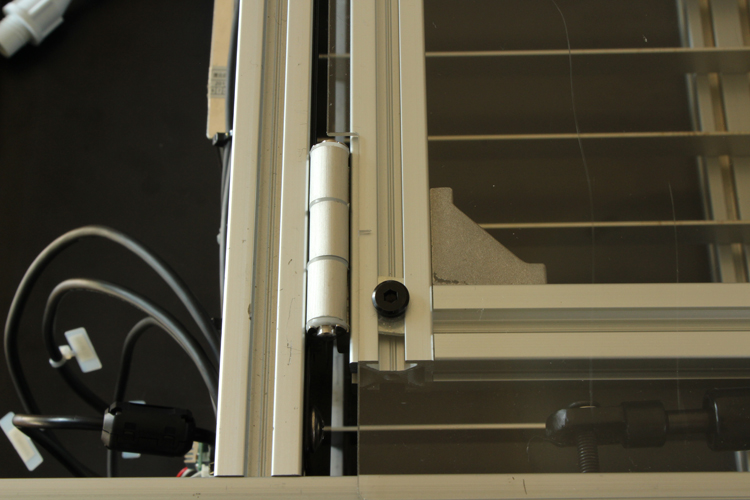

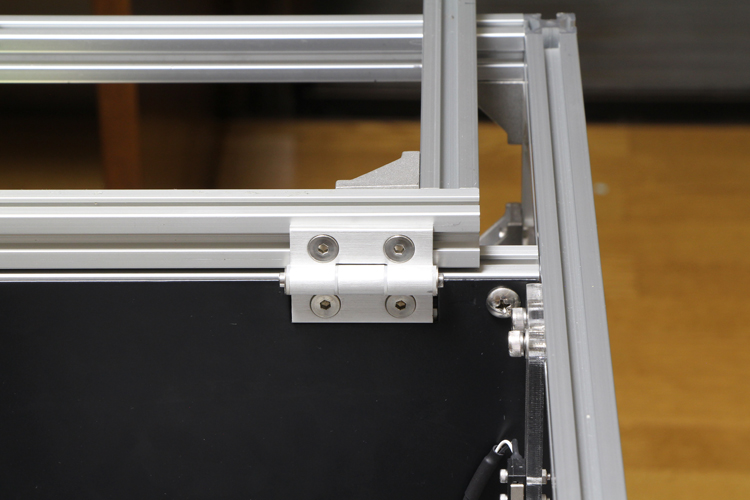

M5×10 六角穴付皿ボルトを締めて固定します。
蝶番固定
反対側蝶番

ガススプリング取付

部品表

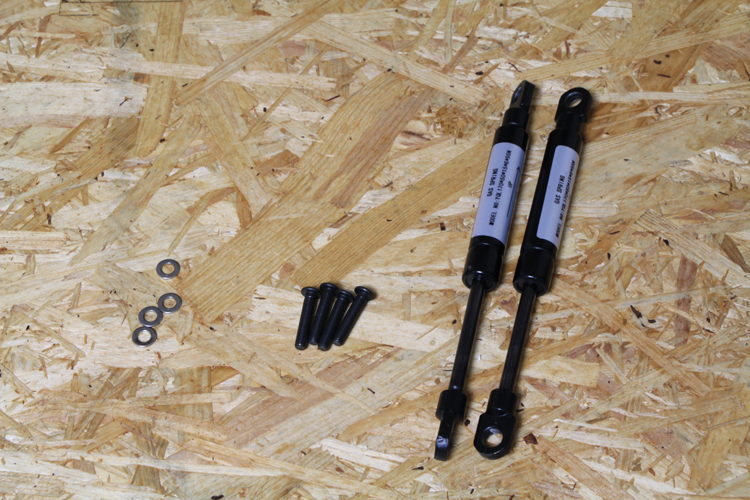

ガススプリング
部品 詳細 数量
ガススプリング 95N 2
M5×25 低頭ボルト 4
M5ワッシャー ステンレス製 4

本体フレーム上部の内側にあらかじめ入れておいたM5 Tナットを使用します。(両側)

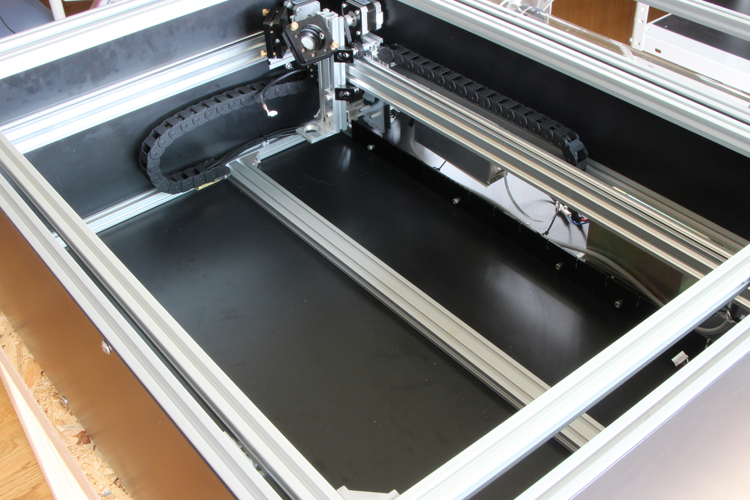

本体フレーム上部内側

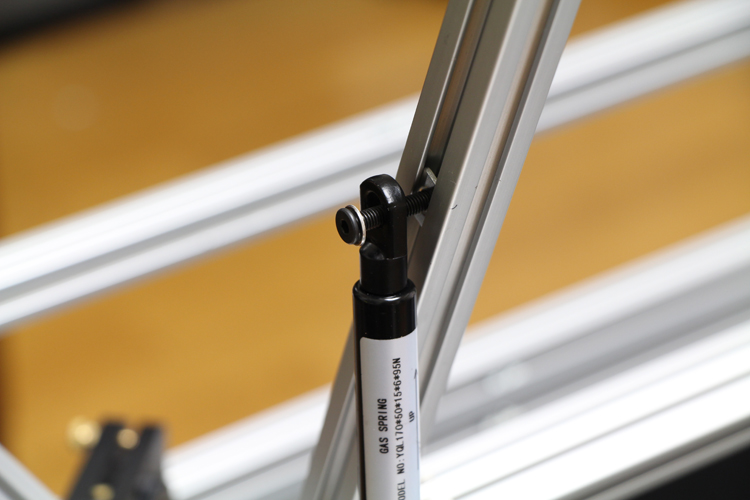

写真の通りにM5×25 低頭ボルト、M5ワッシャー、ガススプリングを通します。

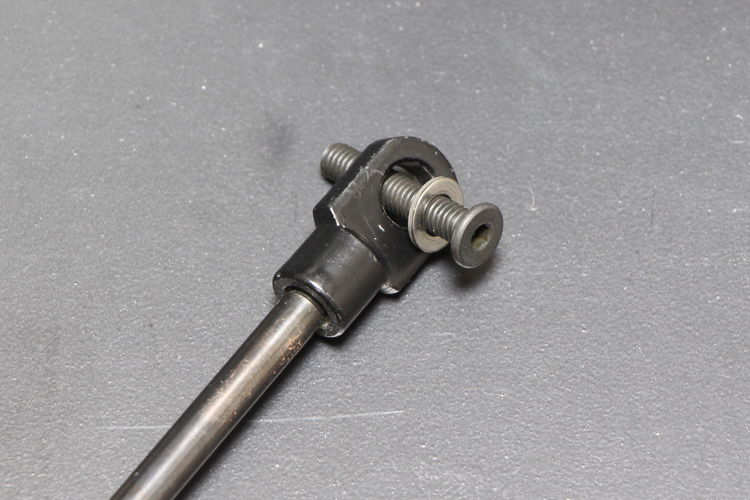

部品取り付け順

M5 Tナットに固定します。
ナットに固定

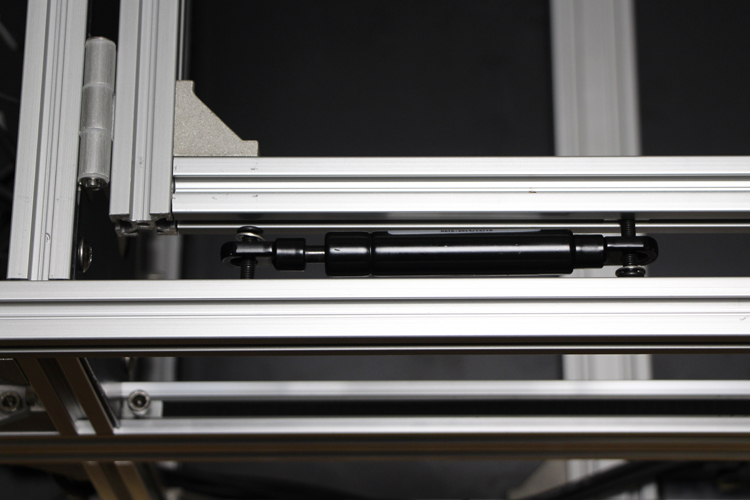

ガススプリングの反対側も先程と同様に固定します。
ガススプリングの取り付け位置は扉が完全に閉まるように調整してください。
位置調整

扉が閉まらない場合はガススプリングの位置を再度調整してください。

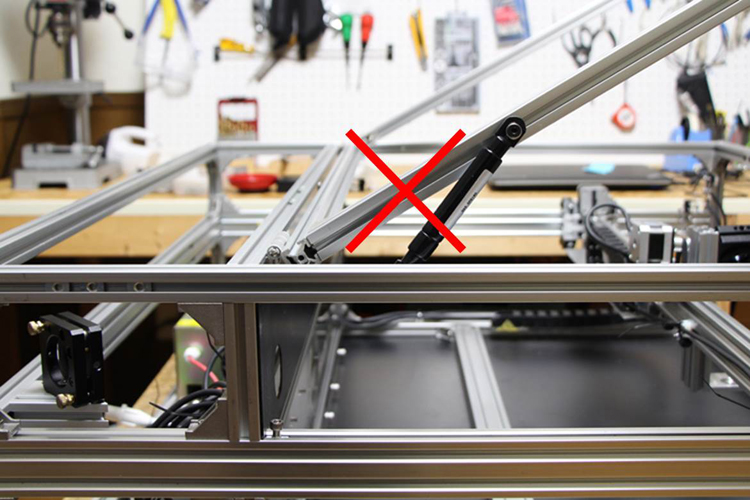

ガススプリング位置NG

締めたときの状態です。
反対側も同様の位置に固定します。

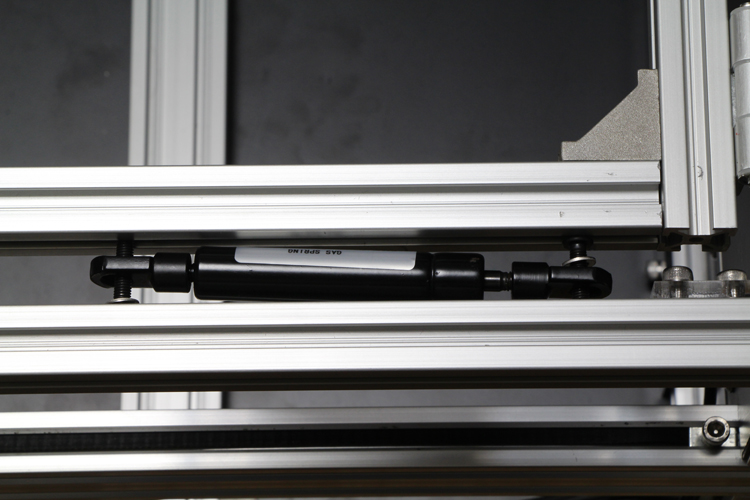

閉めた状態
ガススプリング
本体斜めアングル

top cover取付

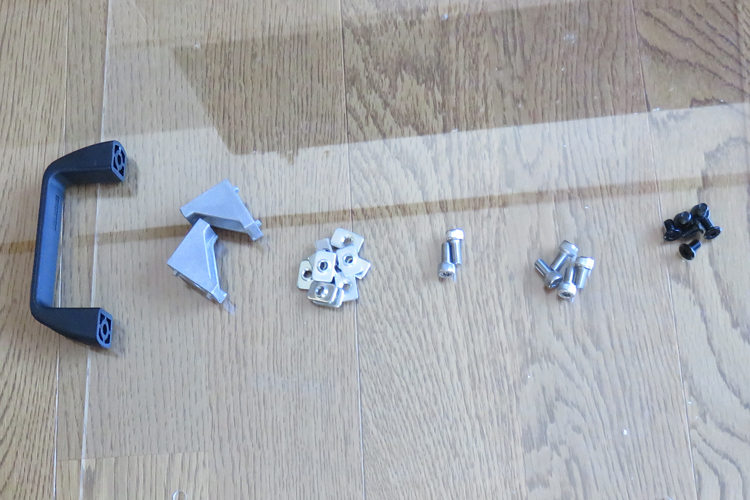

部品表

取手

ロットによってtop coverが1枚の場合が御座いますが取付手順は変わりません。

部品 詳細 数量
top cover(1枚の場合も御座います) アクリル 2
取手 プラスチック 1
529mm アルミフレーム 標準 20mm角 1
直角ブラケット フレーム固定用 2
M5 Tナット ステンレス製 10
M5×12 六角穴付ボルト ステンレス製 2
M5×10 六角穴付ボルト ステンレス製 4
M5×8 低頭ボルト 6

取手部分はM5×12 六角穴付ボルト、top coverのみ固定する場合はM5×8 低頭ボルトを使用してtop coverを取り付けます。
top cover取り付け

2枚のtop coverが接地しないように数mm離して取り付けてください。
top cover間調整

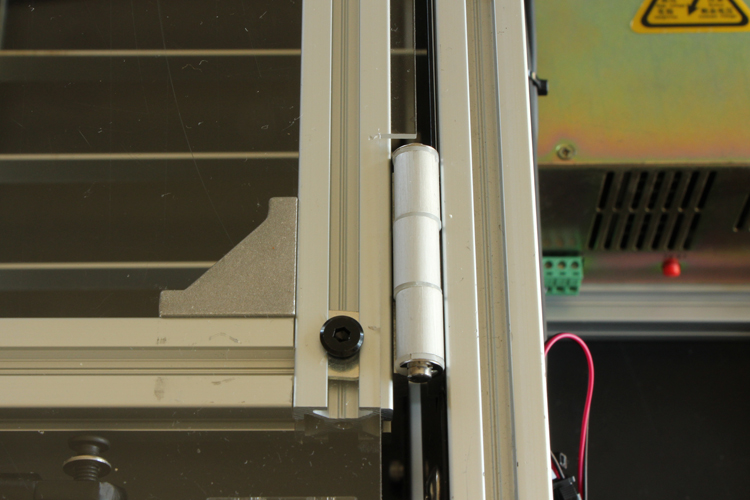

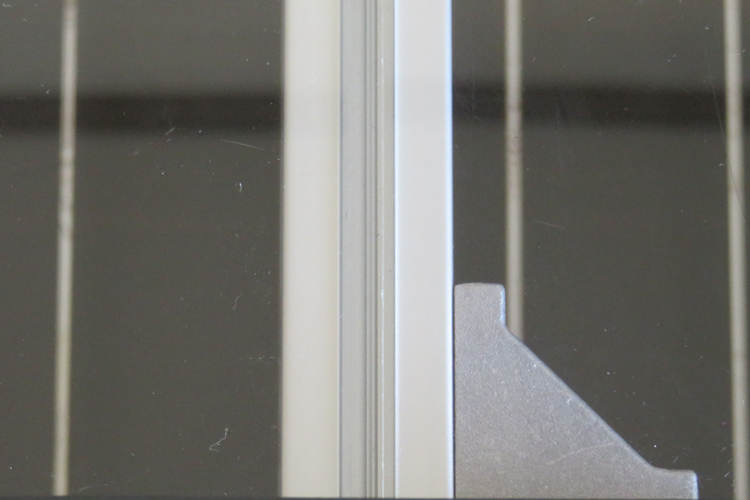

top coverと蝶番が接地しないように注意してください。
蝶番とtop cover
レーザー電源側

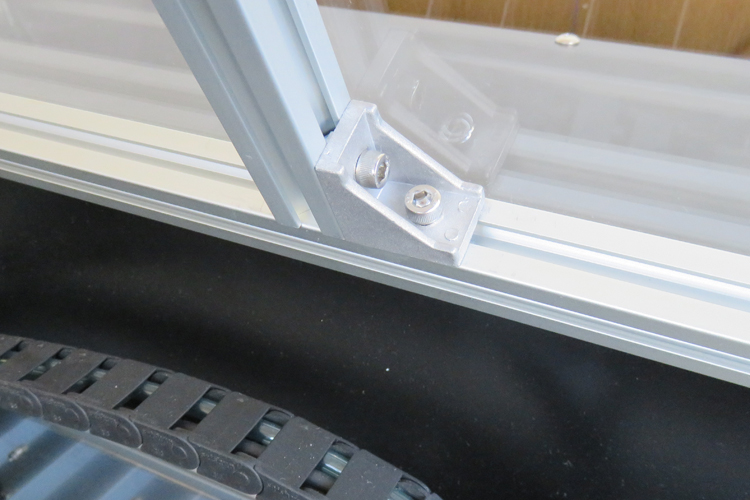

529mmアルミフレームを直角ブラケット、M5 Tナット(先程挿入したものも含む)、M5×10 六角穴付ボルトを使用して取り付けます。

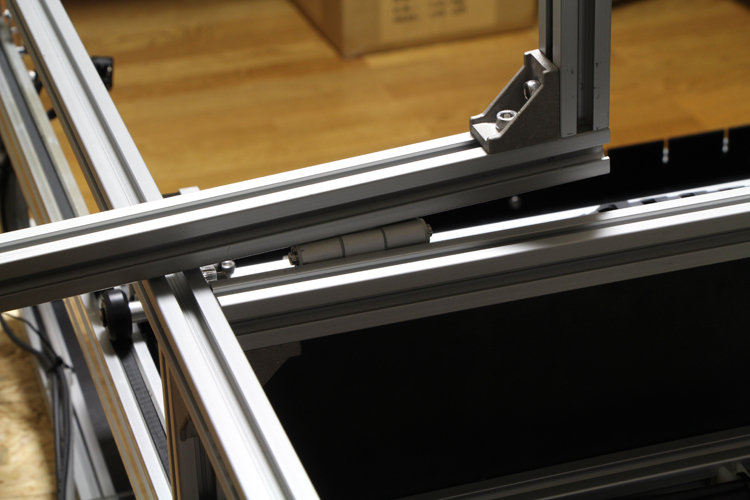

529mmアルミフレーム取り付け

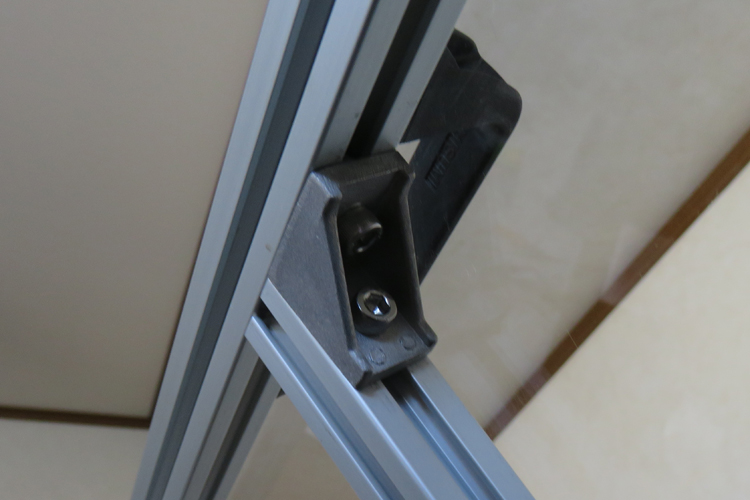

直角ブラケット
上側直角ブラケット

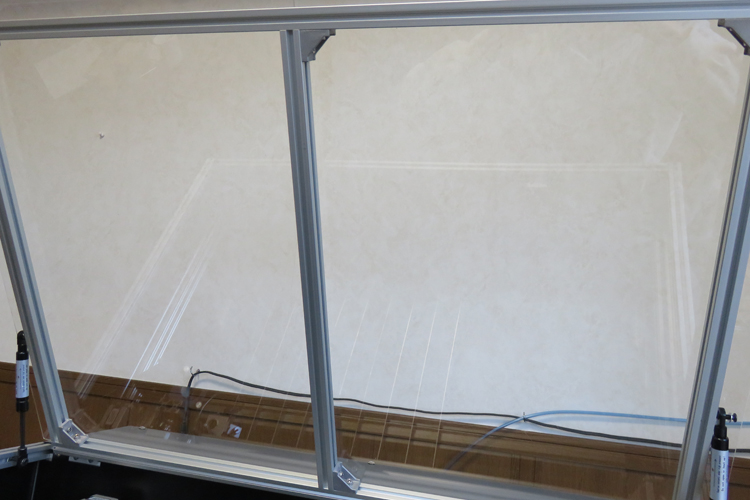

Topカバーの中心に529mmアルミフレームを取り付けてください。
フレーム中心

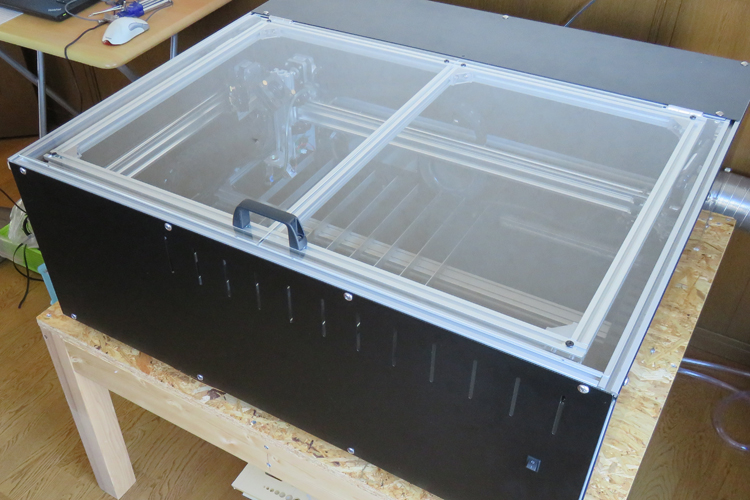

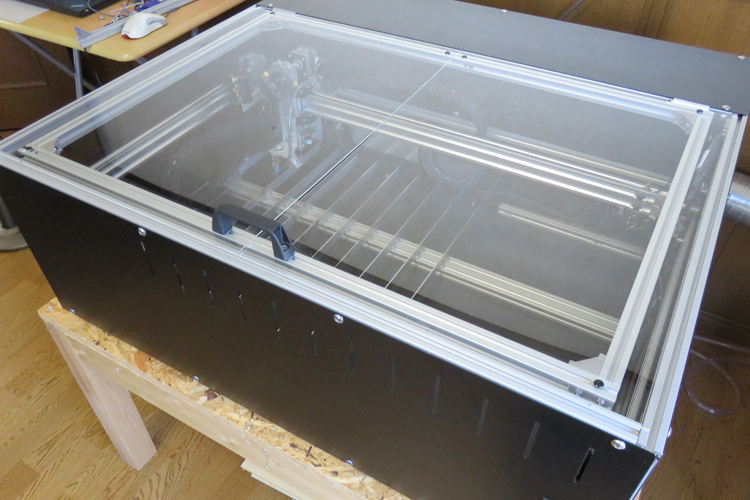

取り付け後本体正面

Doorリミット調整

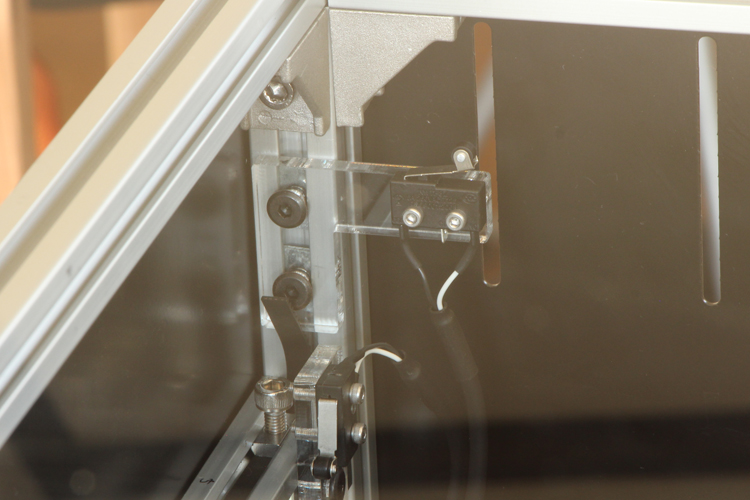

Doorリミットの位置を調整します。

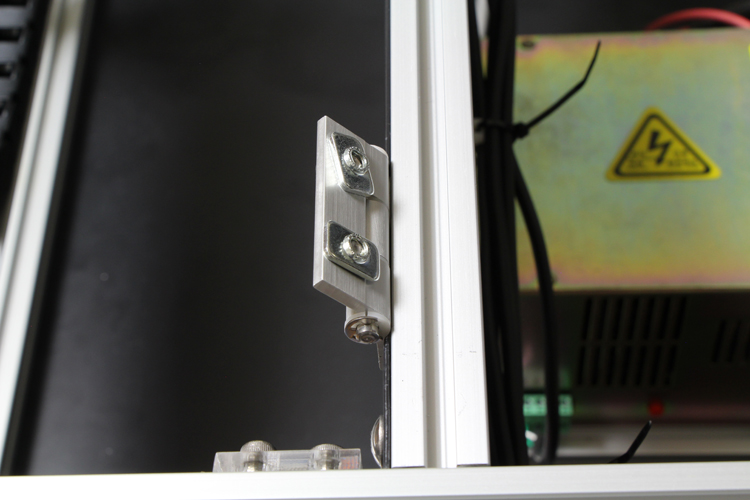

Doorリミット位置調整

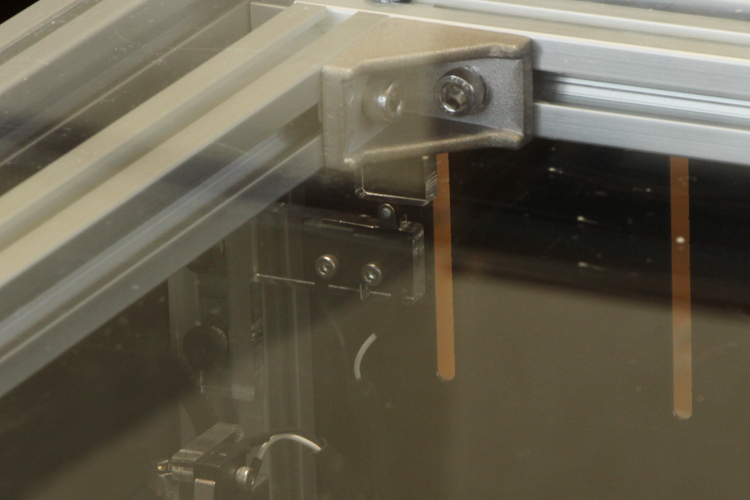

Topカバーを閉めたときにdoor limitアクリルがDoorリミットに当たるように調整してください。
doorリミット
