光軸調整 第2・第3反射ミラー

反射ミラー調整

第2反射ミラー 調整

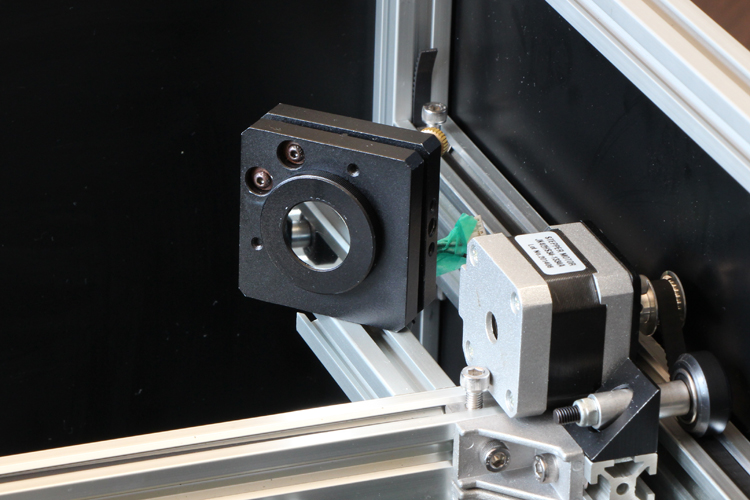

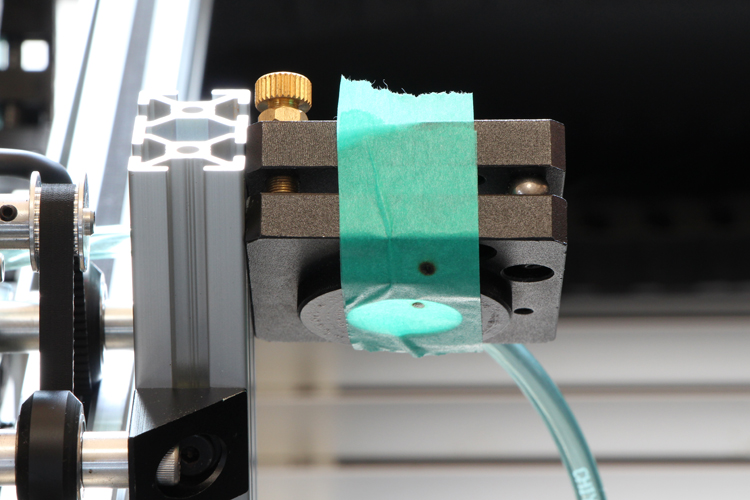

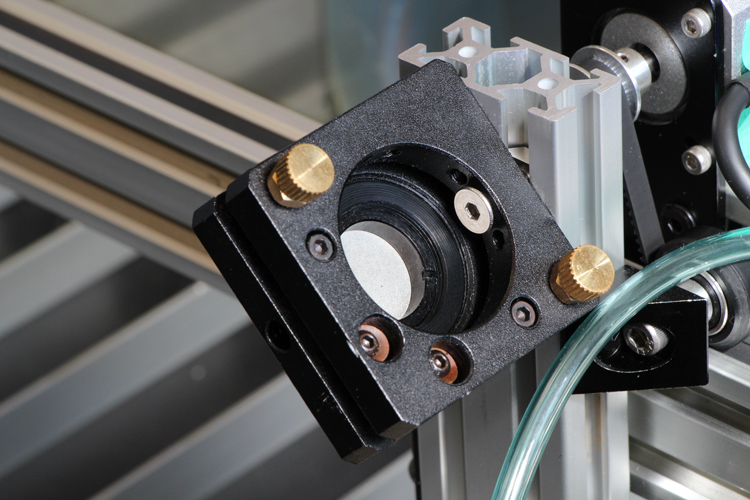

第2反射ミラーをミラーマウントへ取り付けます。
第2反射ミラー

第3反射ミラーへ照射します。
第2ミラーへ照射した時と同様に近い位置からはじめてください。

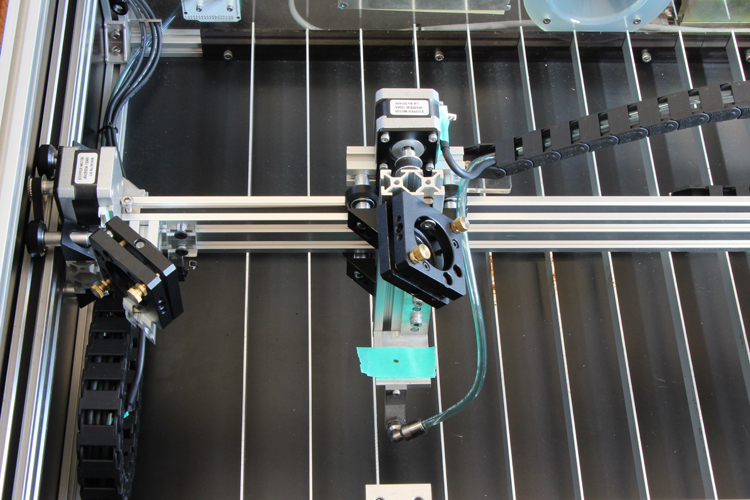

第3反射ミラーへ照射

X軸ぎりぎりの箇所で照射してください。
加工エリア

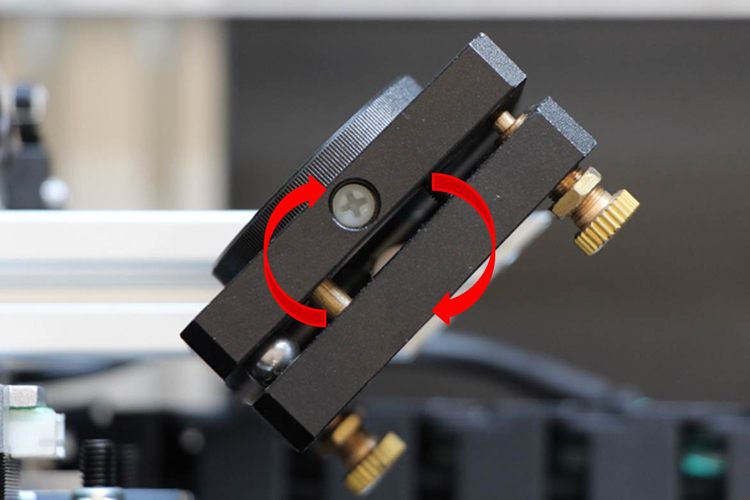

横方向に大きく傾いている場合は、ミラーマウント自体を傾けて傾きを小さくしてください。
ミラマウント調整

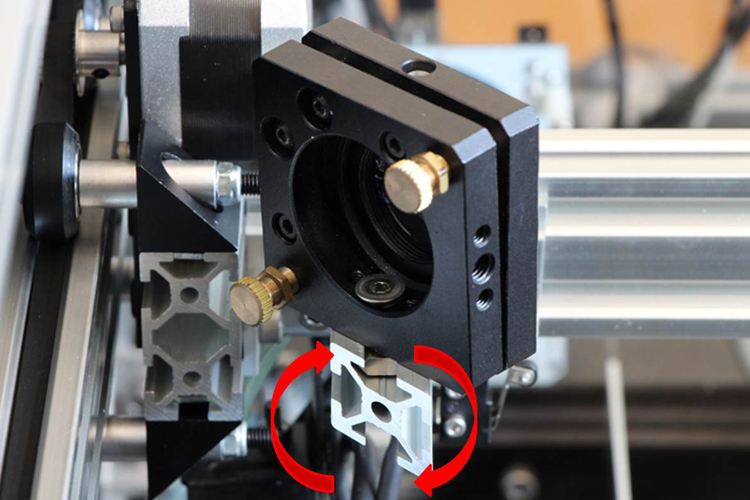

縦方向に大きく傾いている場合は、第2ミラーマウントを固定しているアルミフレームを傾けて傾きを小さくしてください。
アルミフレーム調整

ミラーマウント、アルミフレームの傾きで大まかに修正してください。

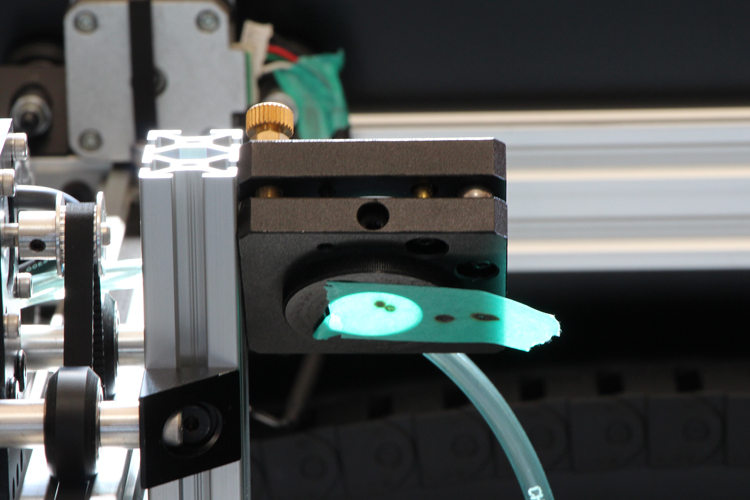

スポット調整

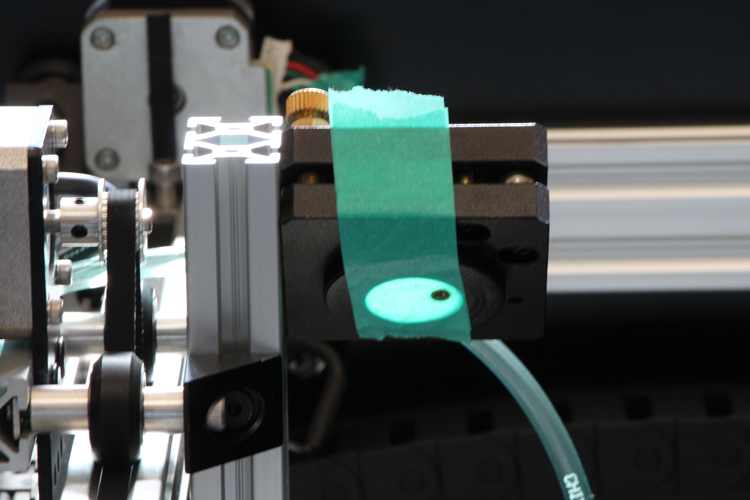

微調整はミラーマウントの調整ネジにて調整してください。
近い距離、遠い距離で傾きを小さく修正します。
第3ミラー

第3反射ミラー 調整

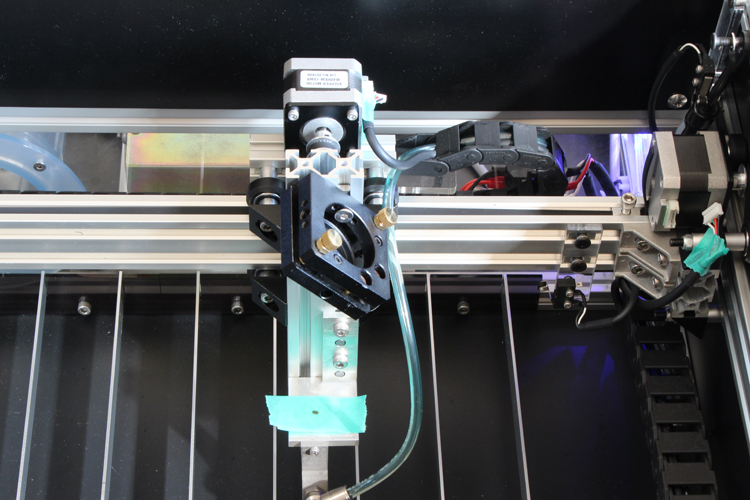

縦方向の傾きがなくなってから第3反射ミラーを取り付けます。
第3反射ミラーとりつけ

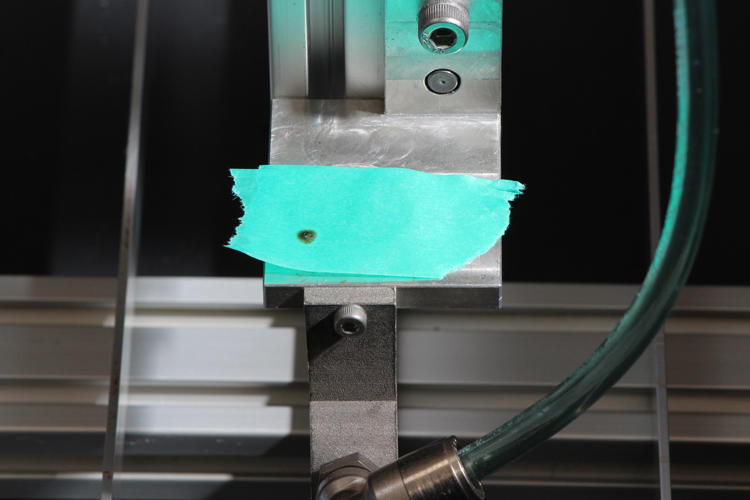

laser head部分に照射します。
照射

大きく外れている場合は第3反射ミラーのミラーマウントの傾きを修正してください。

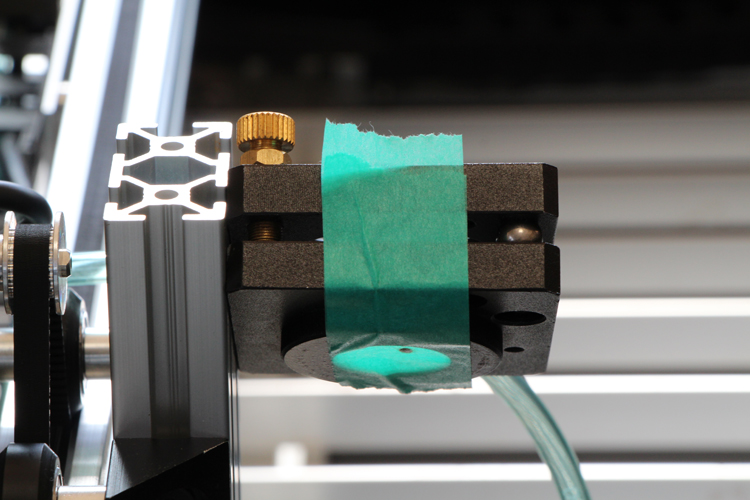

横方向に中心に照射されるように調整します。
スポット中止調整

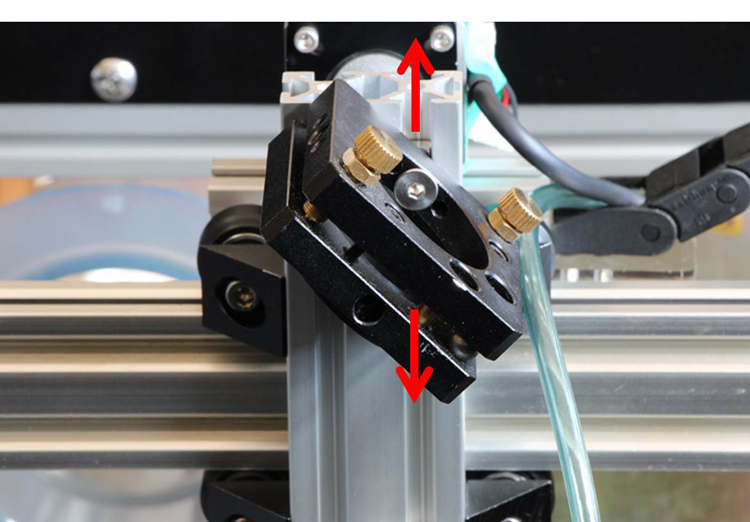

上下のずれはミラーマウント自体を上下させて調整してください。
第3ミラーマウント上下調整

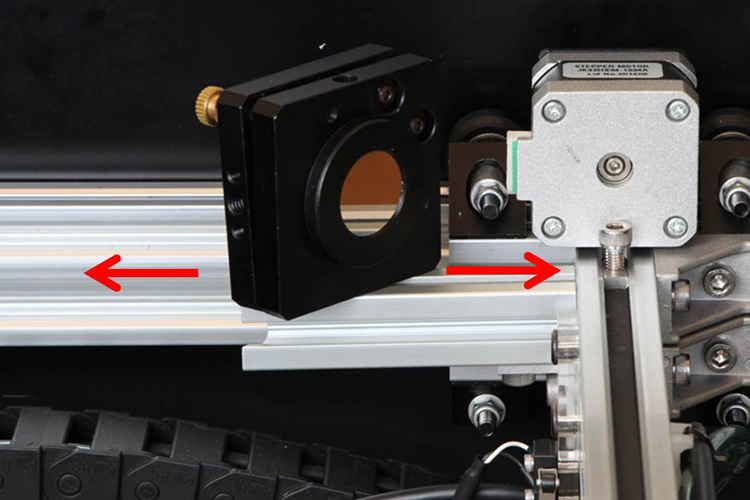

第2反射ミラーのY軸方向のずれは、第2反射ミラーのミラーマウント自体を平行移動させて位置を調整してください。
位置調整

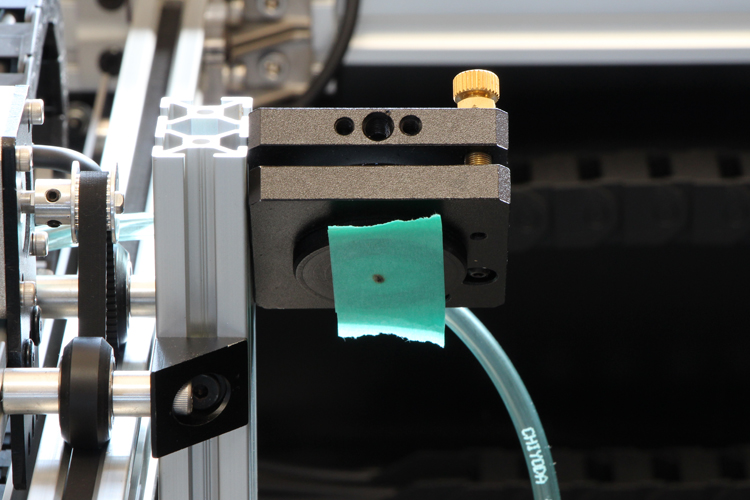

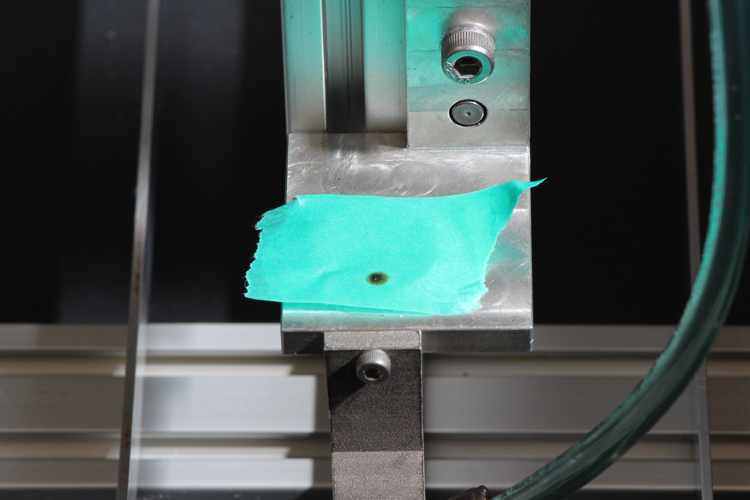

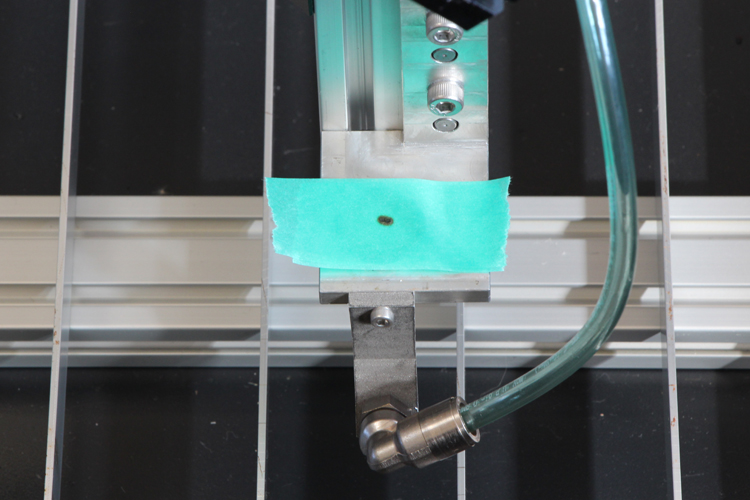

第3反射ミラーの中心に照射されることを確認してください。
中心照射

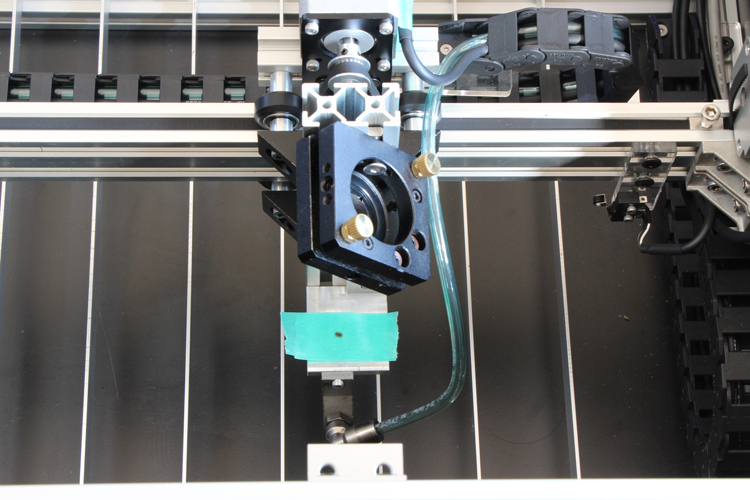

laser head部分に照射させて中心に照射されるようにミラーマウントの調整ネジで微調整してください。
調整後

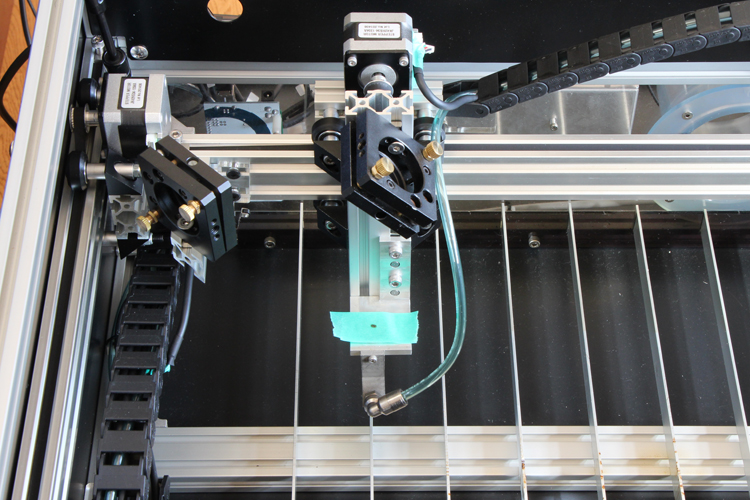

加工エリアの4隅でレーザーを照射して、中心に照射されているか確認してください。
加工エリア左上
加工エリア左下
加工エリア右上
加工エリア右下

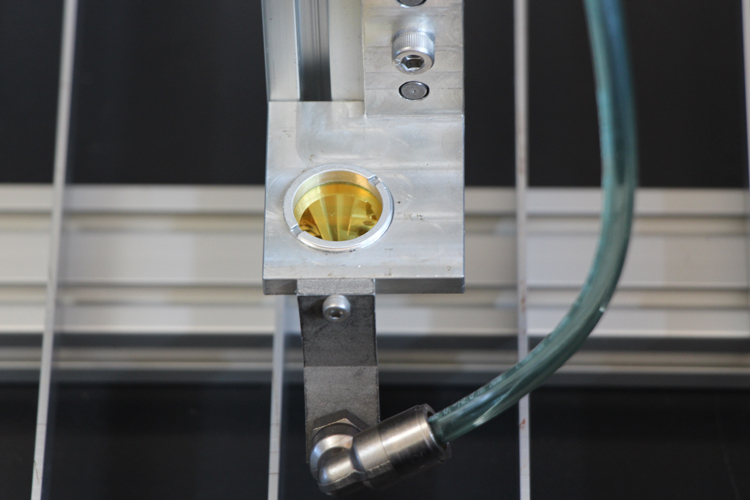

集光レンズ 取付

集光レンズを取り付けます。
集光レンズには向きがありますので注意して取り付けてください。膨らんでいるほうが上側です。
集光レンズ向き
集光レンズ取り付け
