本体フレーム組立 下段部分

本体フレーム組立

本体フレームの下部分を組み立てます。M5 Tナットの挿入する個数は十分に注意してください。
フレーム下部分

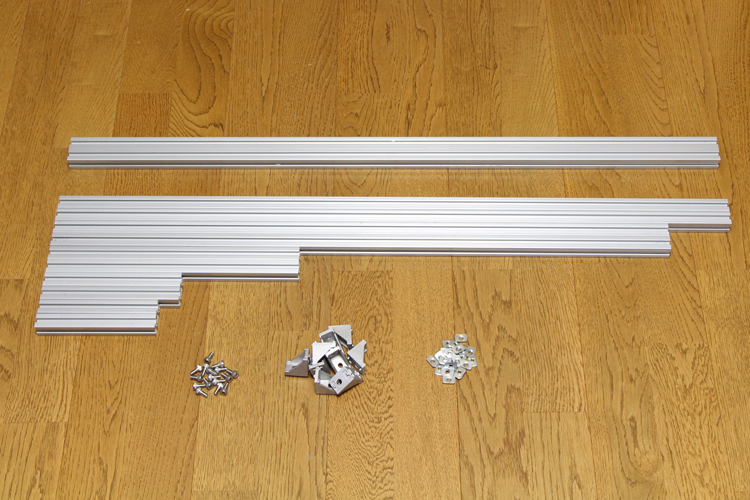

部品表

860mm アルミフレーム
部品 詳細 数量
860mm アルミフレーム 標準 20mm*40mm 1
860mm アルミフレーム 標準 20mm角 2
780mm アルミフレーム 標準 20mm角 2
315mm アルミフレーム 標準 20mm角 2
170mm アルミフレーム 標準 20mm角 2
直角ブラケット フレーム固定用 12
M5 Tナット 先入れナット 45
M5×10 六角穴付ボルト ステンレス製 24

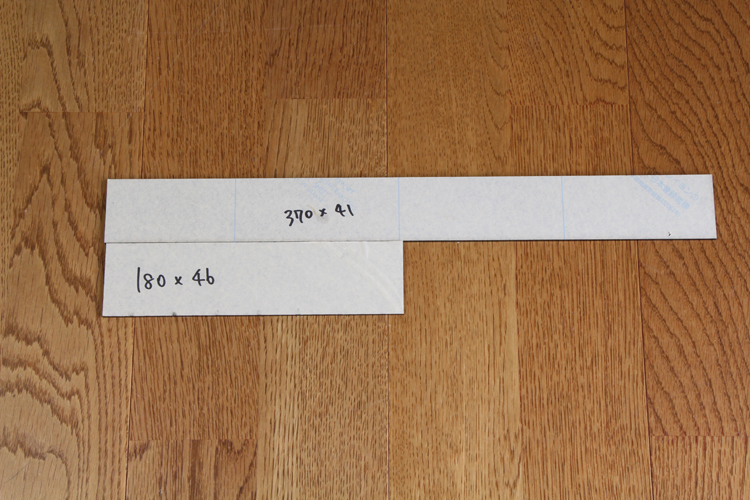

本体フレーム組立 下段部分の組み立てには付属のアクリルを使用します。

  1. 370*41mm
  2. 180*46mm
付属アクリル

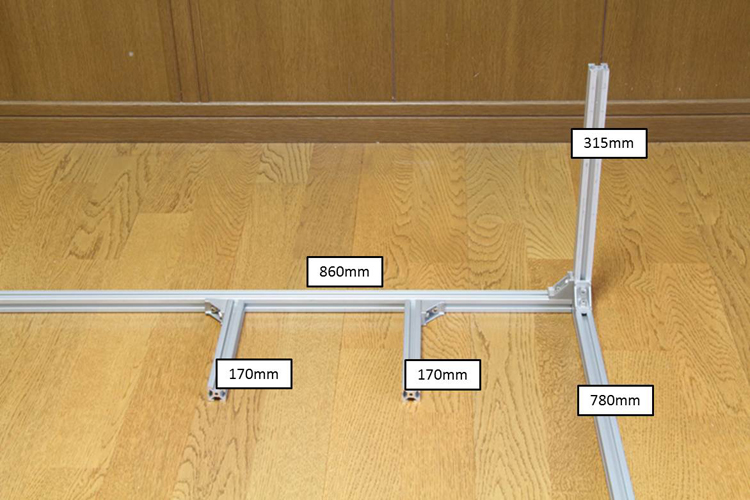

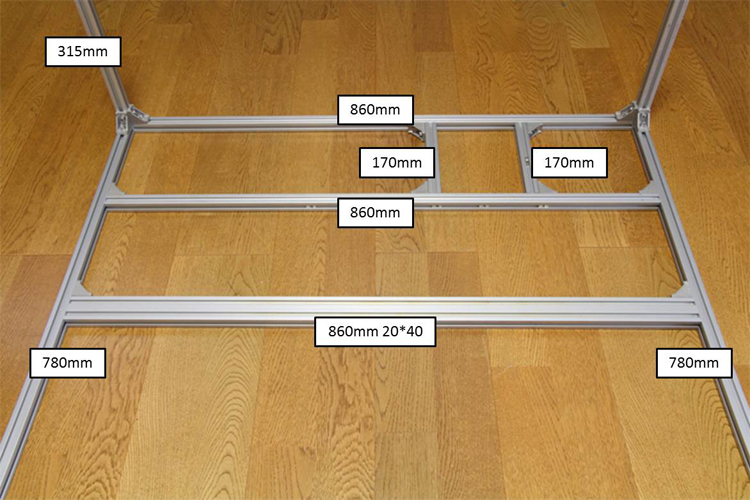

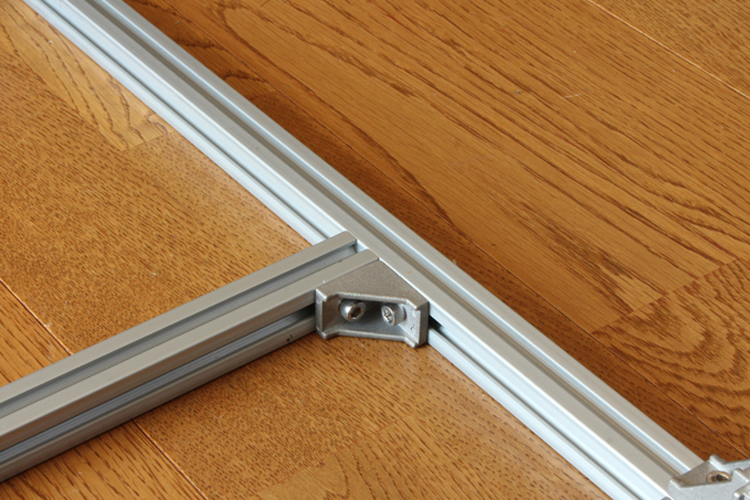

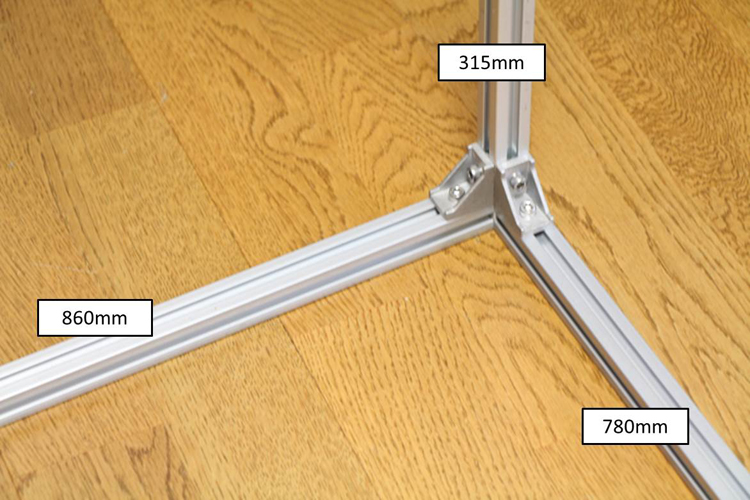

写真を参考に指定のアルミフレームを直角ブラケット、M5 Tナット、M5×10 六角穴付ボルトを使用して組み立てます。
フレーム組立

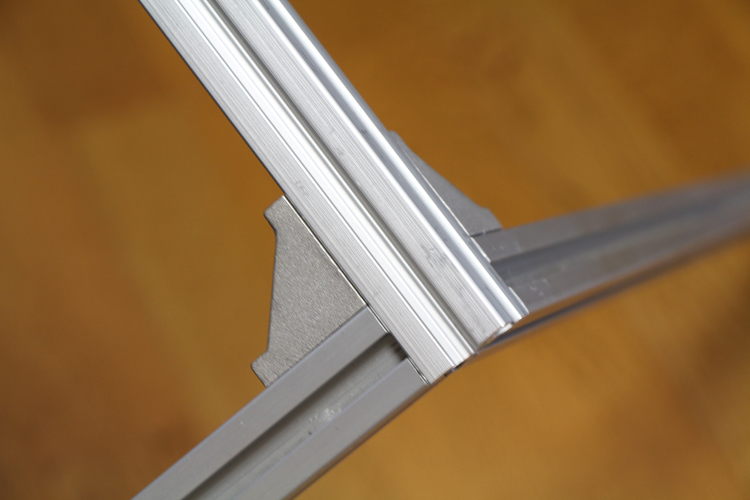

傾きなどがないように端面を合わせて組立を行ってください。
フレーム底面
フレーム外面

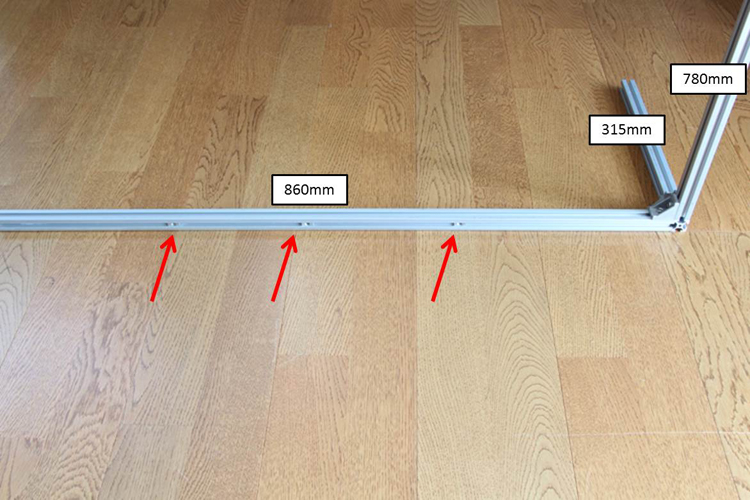

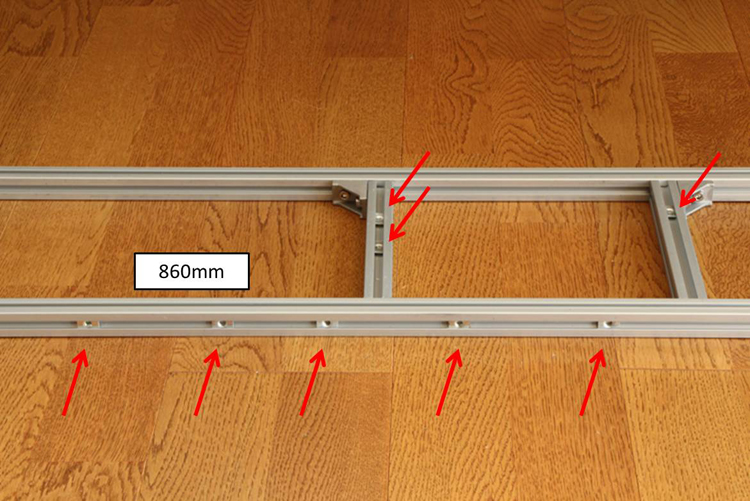

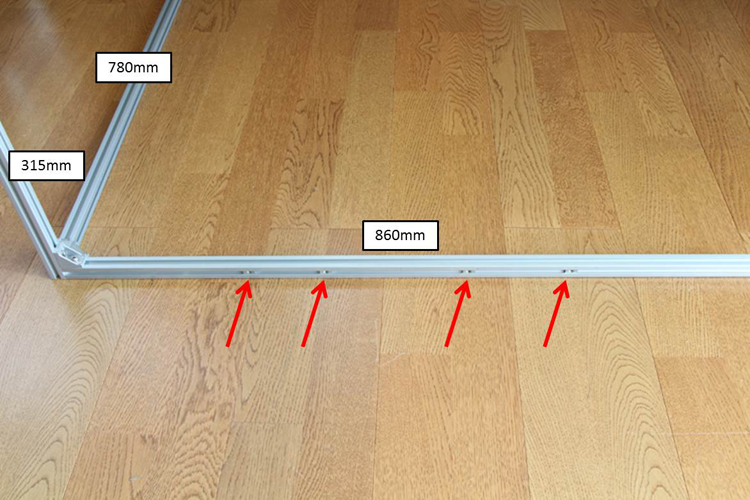

写真の位置にM5 Tナットを4個挿入します。
ナット挿入位置

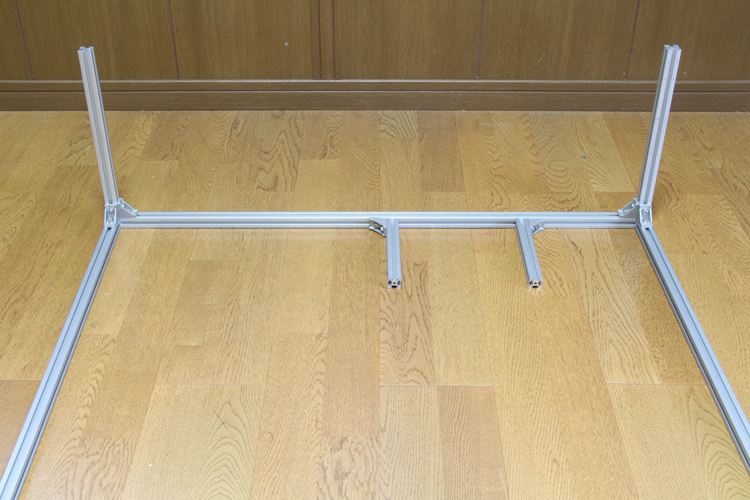

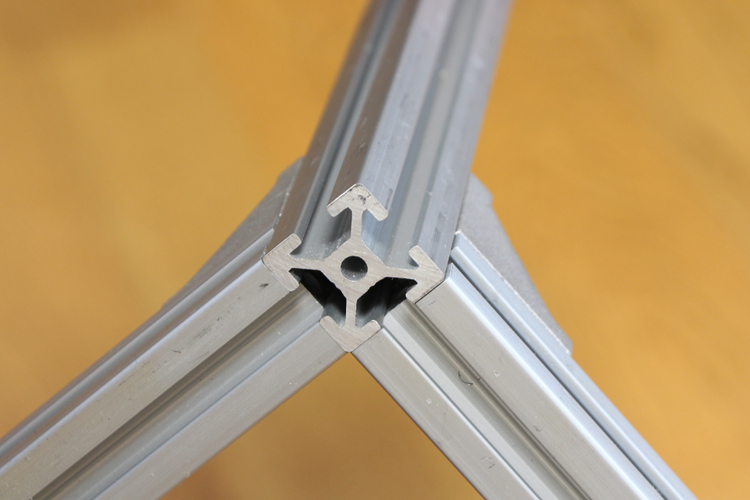

写真を参考に組み立てたアルミフレームの向きを変えて、M5 Tナットを3個指定の位置に挿入します。
ナット個数

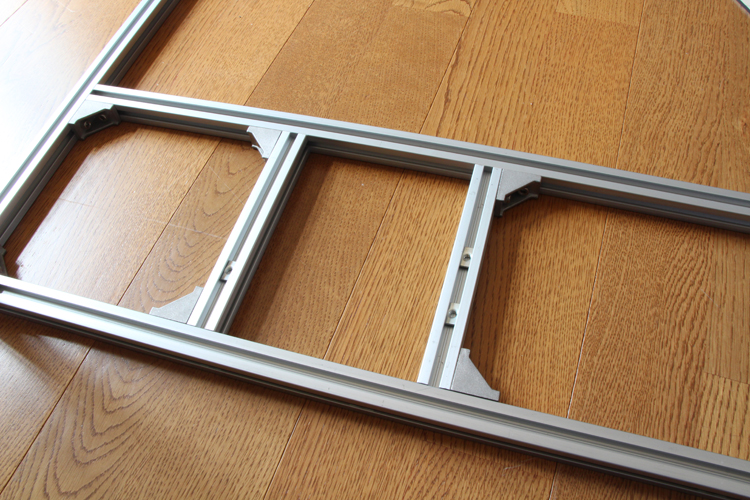

170mm アルミフレーム2本を仮止めします。
フレーム仮止め

先程組み立てた反対側を組み立てます。
反対側フレーム仮止め

写真を参考にM5 Tナットを合計8個挿入します。
ナット8個

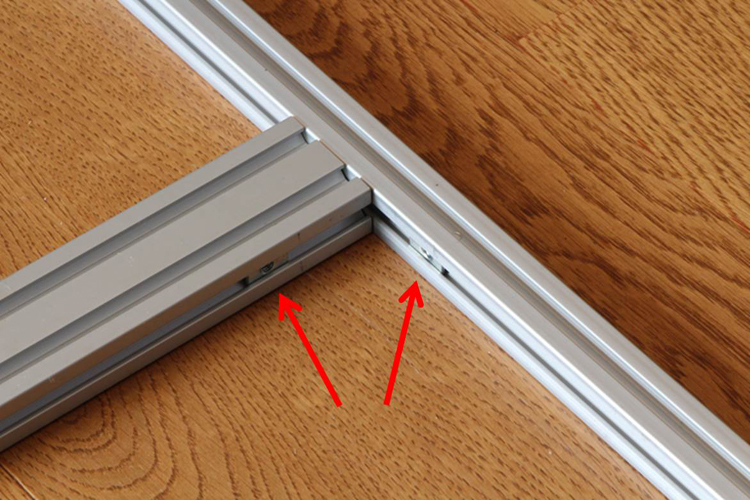

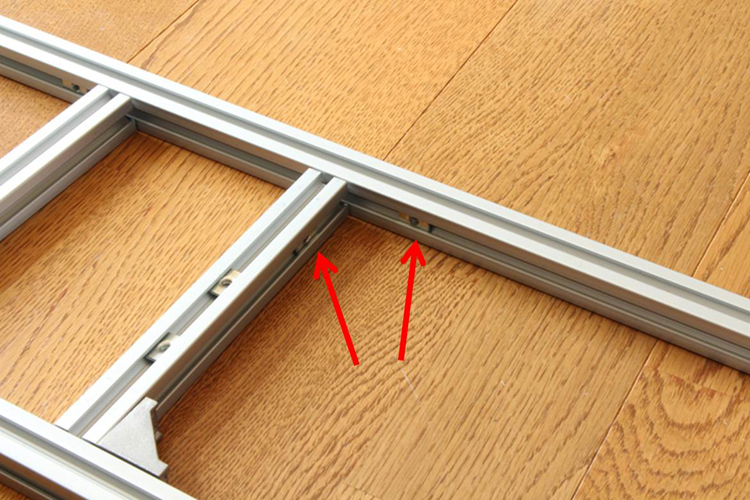

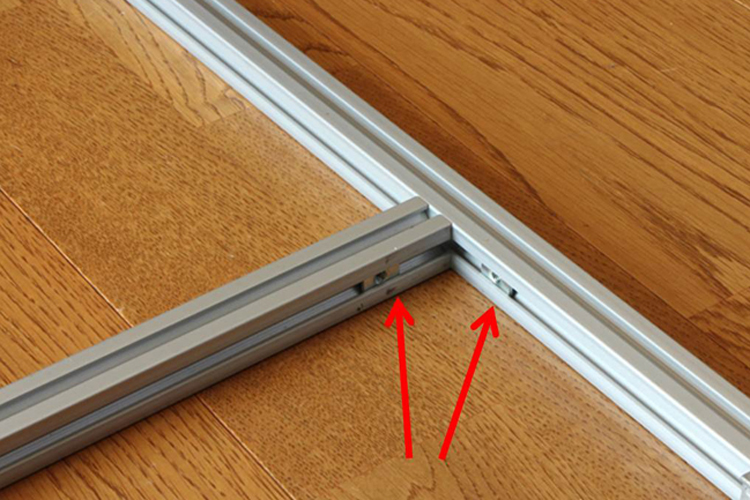

170mm アルミフレーム固定用にM5 Tナットを2個挿入します。
フレーム内角度

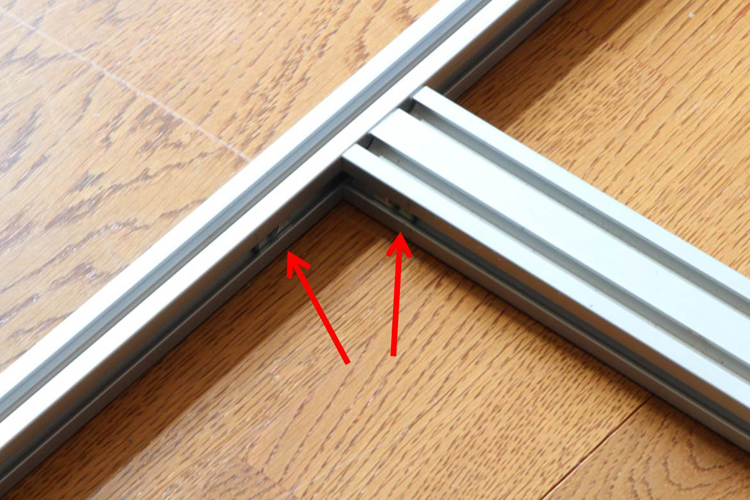

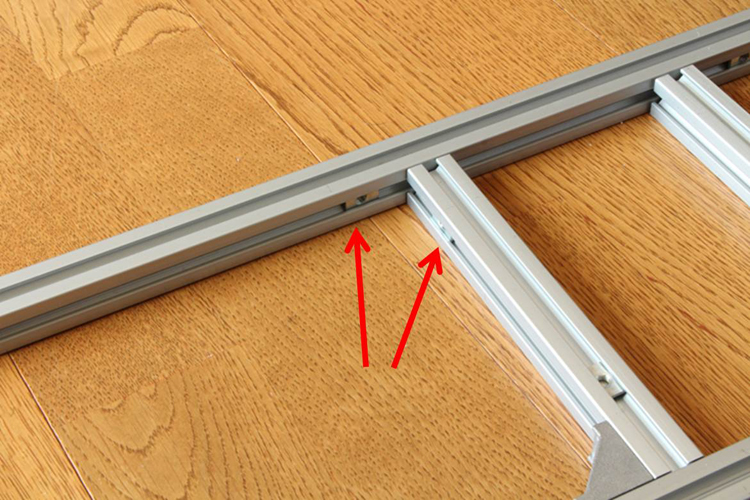

もう1本の170mm アルミフレーム固定用にM5 Tナットを2個挿入します。
フレーム固定用ナット

860mm アルミフレーム固定用にM5 Tナットを2個挿入します。
固定用ナット位置

正面から見て右側の170mm アルミフレームを固定します。

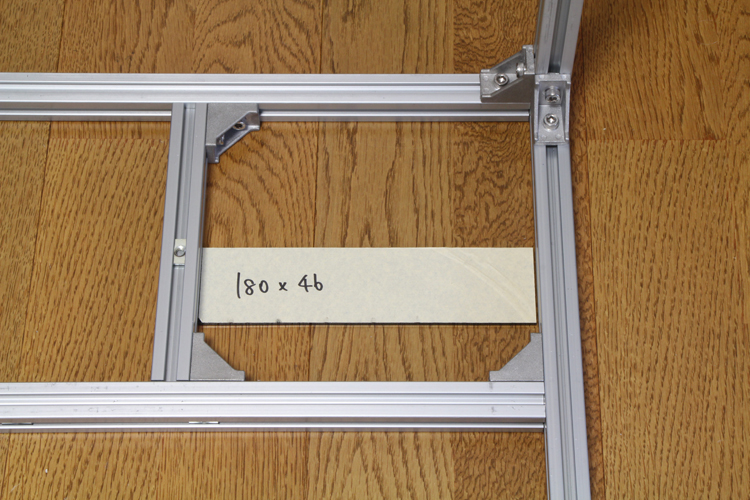

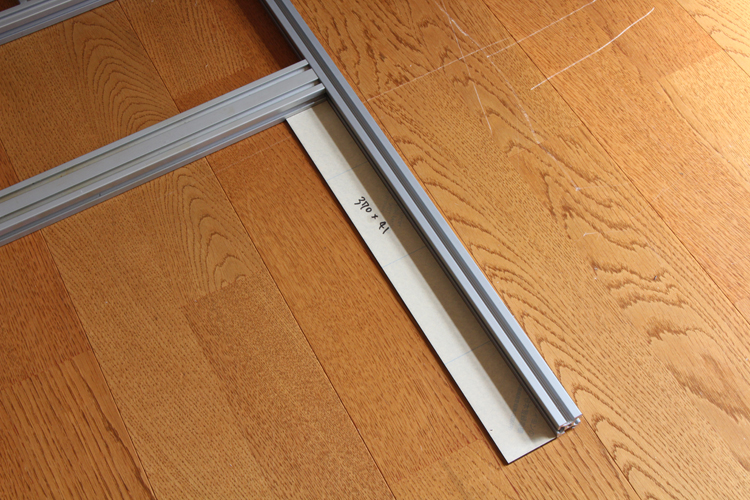

18046アクリルを使用して170mm アルミフレームを固定してください。
170mmフレーム固定

もう1本(正面から見て左側)を任意の位置で固定します。
170mm アルミフレームはレーザー電源固定用です。こちらの170mm アルミフレームはレーザー電源取付の際に位置を調整します。
任意固定

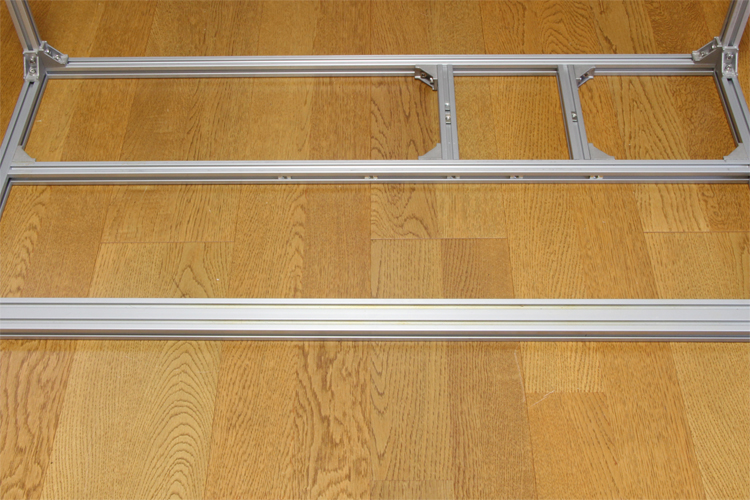

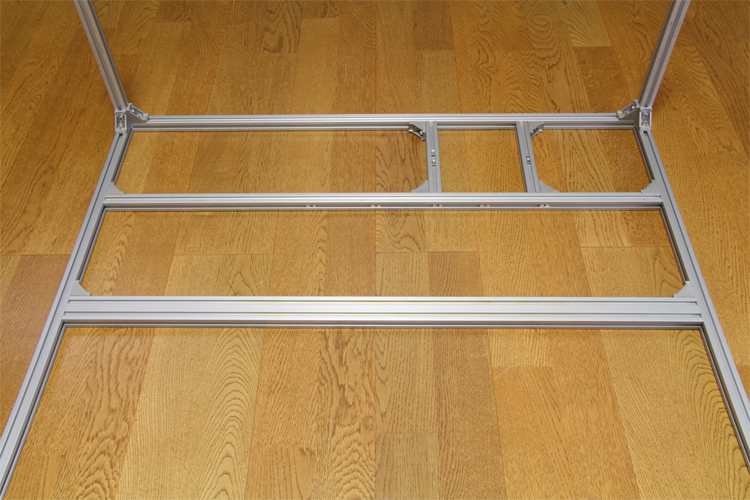

860mm アルミフレームの反対側も、あらかじめ挿入しておいたM5 Tナットを使用して固定してください。
ブラケットで固定

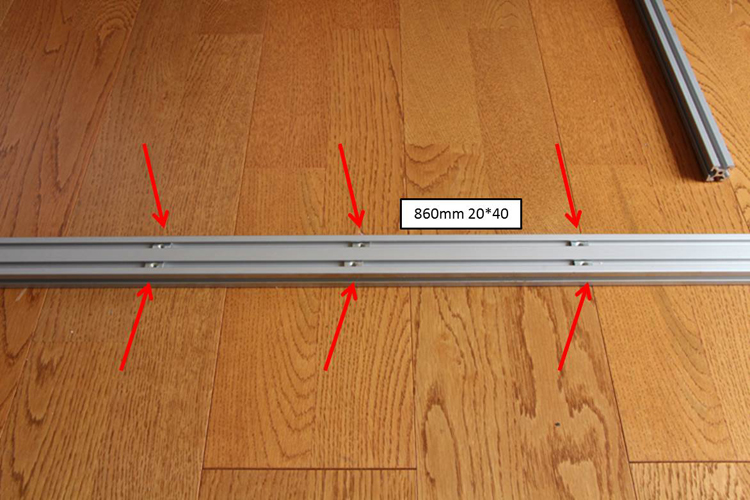

写真を参考に860mm アルミフレーム(標準 20mm*40mm)にM5 Tナットを6個挿入します。
フレーム上面溝

M5 Tナットを挿入した面を下に向くように取り付けます。
860mm アルミフレーム(標準 20mm*40mm)に挿入したM5 Tナットはcover bottom固定用です。
フレーム面

860mm アルミフレーム(標準 20mm*40mm)固定用にM5 Tナットを2個挿入します。
フレーム内側溝

反対側にもM5 Tナットを2個挿入します。
ナット2個挿入

37041アクリルを使用して860mm アルミフレーム(標準 20mm*40mm)を前面から370mmの距離に固定します。
37041アクリル

同様に反対側も37041アクリルを使用して固定します。
フレーム正面角度
