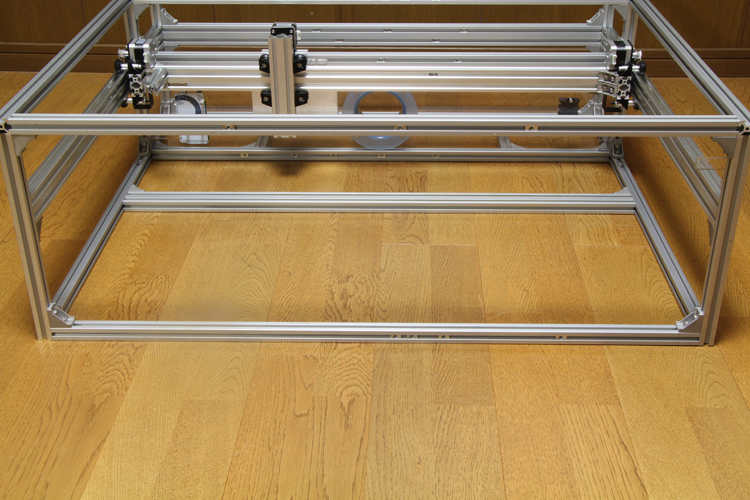

本体フレーム 組立・完成

本体フレーム 組立・完成

M5 Tナットの挿入する個数は十分に注意してください。

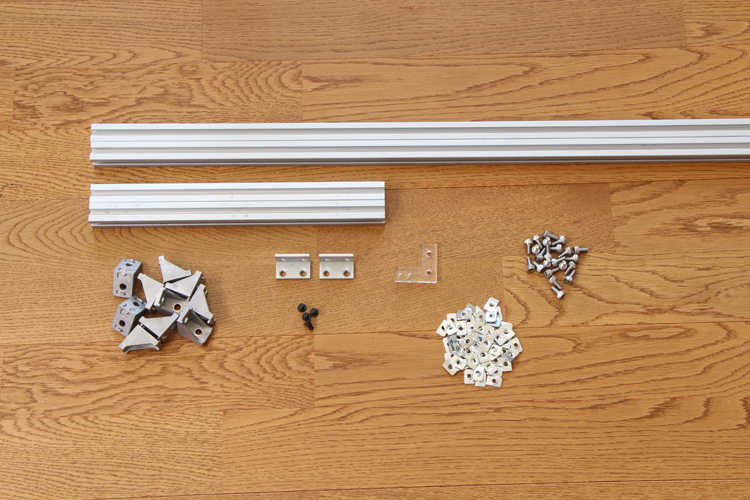

部品表

top switch
部品 詳細 数量
860mm アルミフレーム 標準 20mm角 2
295mm アルミフレーム 標準 20mm角 2
直角ブラケット フレーム固定用 10
薄型ブラケット HBLSD5 2
top switch アクリル 1
M5 Tナット 先入れナット 58
M5×10 六角穴付ボルト ステンレス製 20
M5×10 低頭ボルト 2
M5×8 低頭ボルト 4

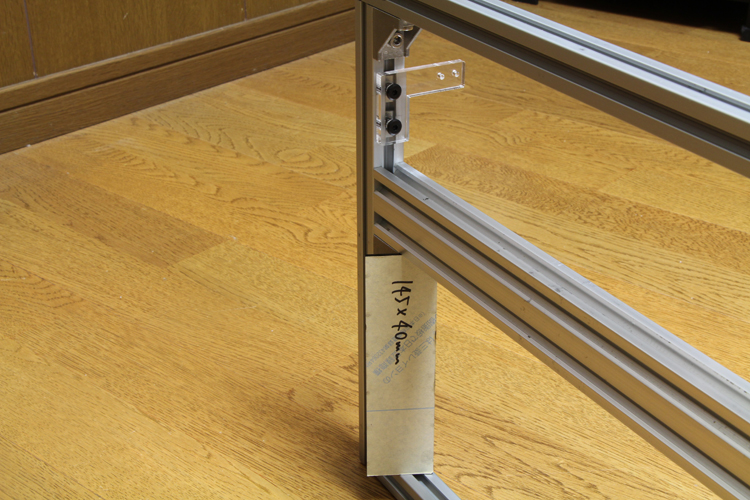

本体フレーム組み立て 中上段部分の組み立てには付属のアクリルを使用します。

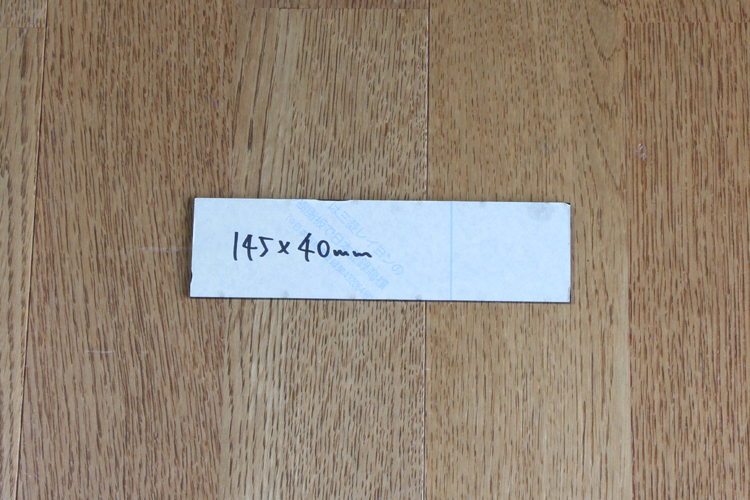

  1. 145*40mm
付属アクリル

295mm アルミフレーム

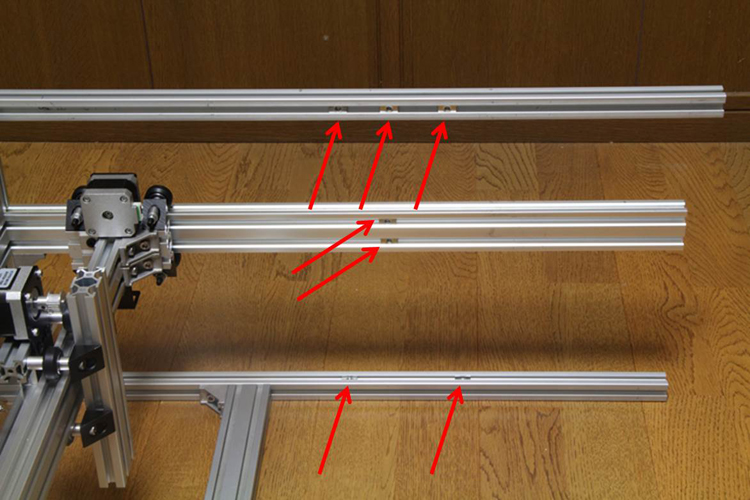

写真を参考にM5 Tナットを合計7個挿入します。
アクセサリ 取付」、「Topカバー組立」にて使用するM5 Tナットです。

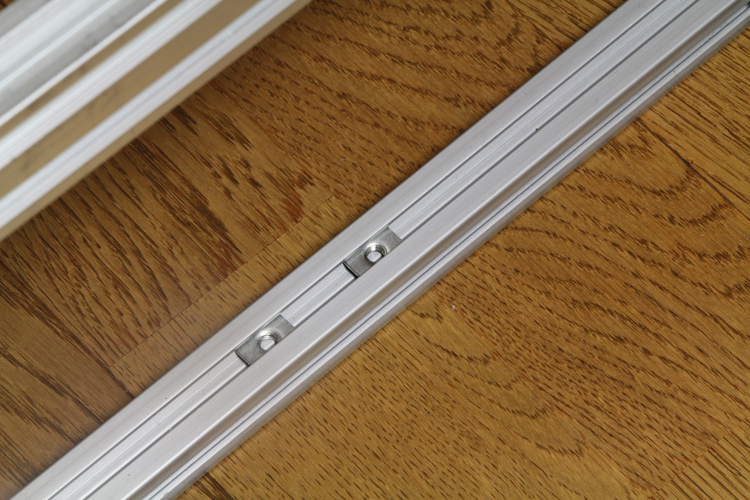

フレーム内面溝ナット

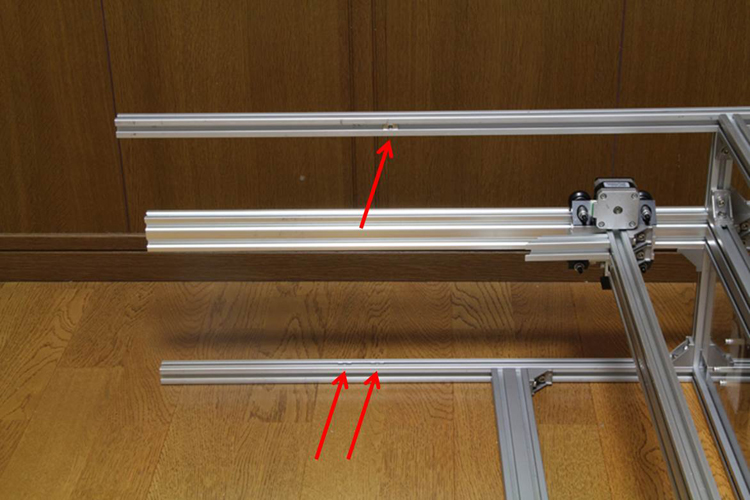

反対側にはM5 Tナットを合計3個挿入します。
アクセサリ 取付」、「Topカバー組立」にて使用するM5 Tナットです。
3個ナット位置

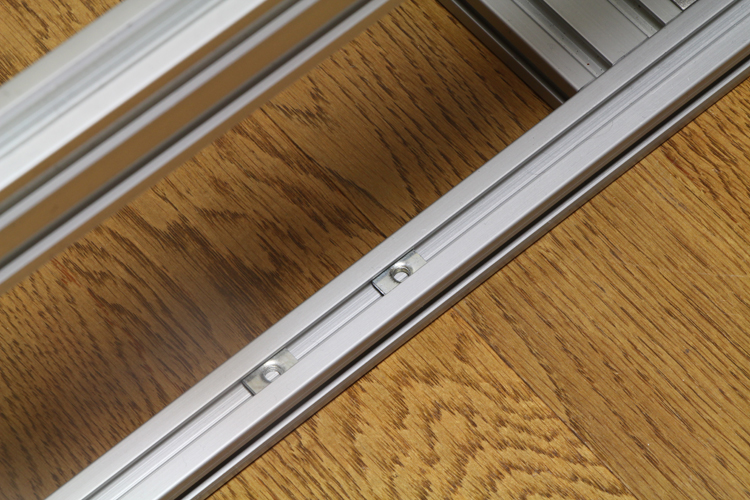

下側の合計4個は上側の溝に挿入します。
上側溝フレーム
フレーム上面 class=

写真を参考にM5 Tナットを合計6個挿入します。
outside cover 取付」にて使用するM5 Tナットです。
本体下側フレーム横溝
outside cover 取付用ナット

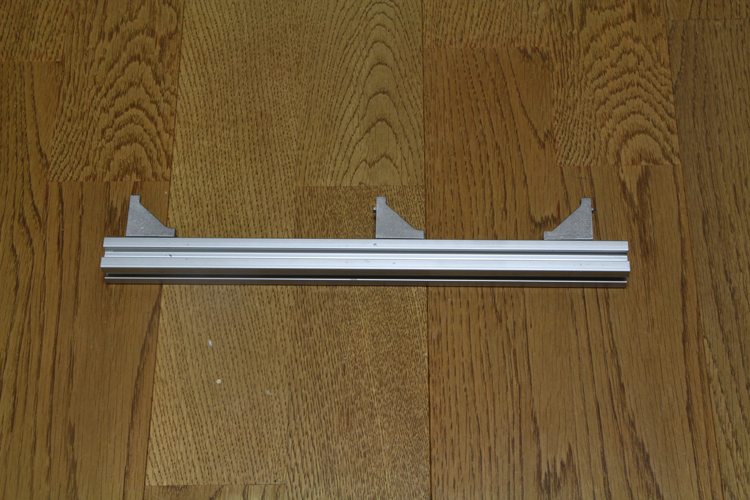

295mm アルミフレームに直角ブラケットをあらかじめ取り付けておきます。
ブラケット取り付け

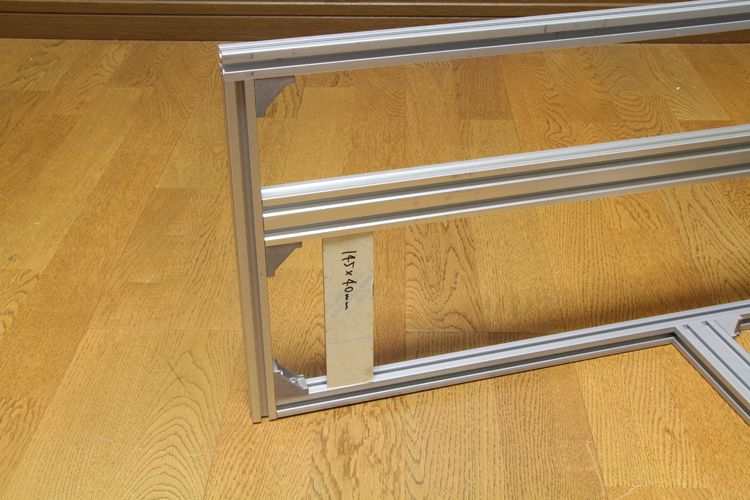

14540アクリルを使用して固定してください。
14540アクリル

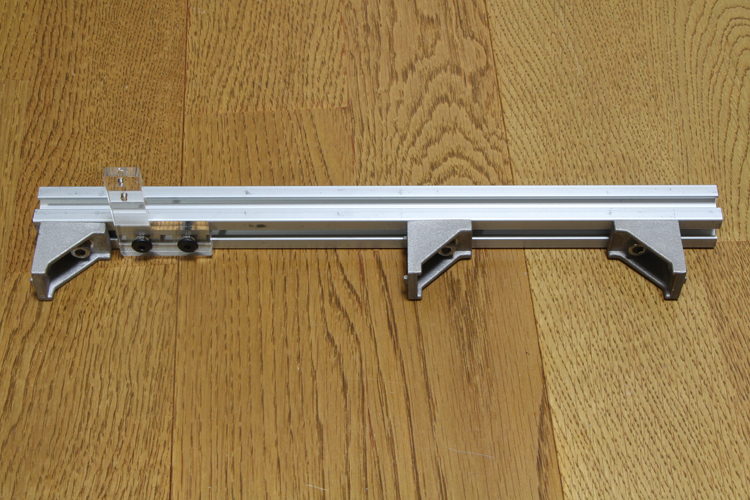

残り1本の295mm アルミフレームは写真を参考に直角ブラケットとtop switchを取り付けます。
top switchはM5×10 低頭ボルトで取り付けてください。
top switch取り付け

14540アクリルを使用して固定してください。
フレーム固定
固定後

860mm アルミフレーム

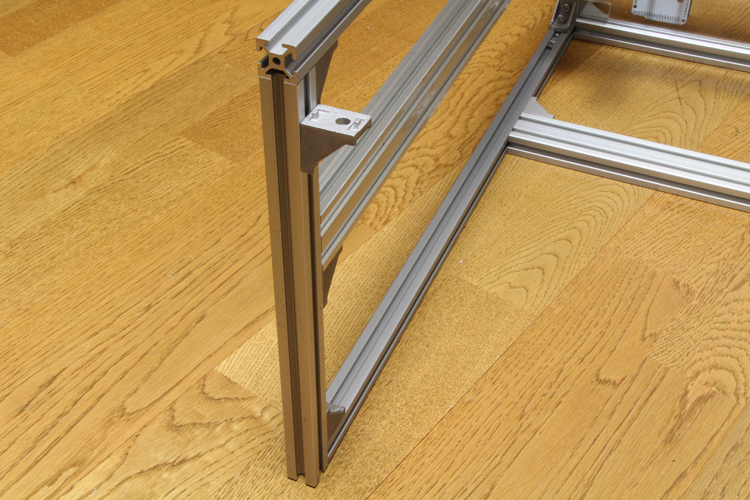

あらかじめ直角ブラケット2個を取り付けておきます。(上側860mm アルミフレーム固定用)
ブラケット位置
右フレームブラケット

下側860mm アルミフレームを取り付けます。

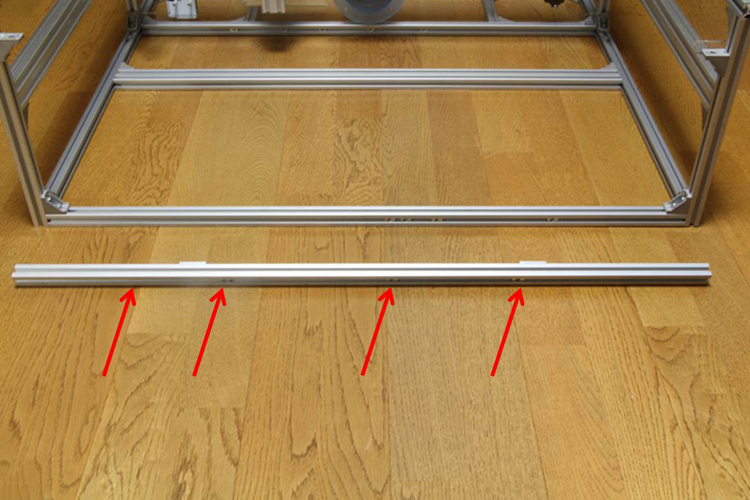

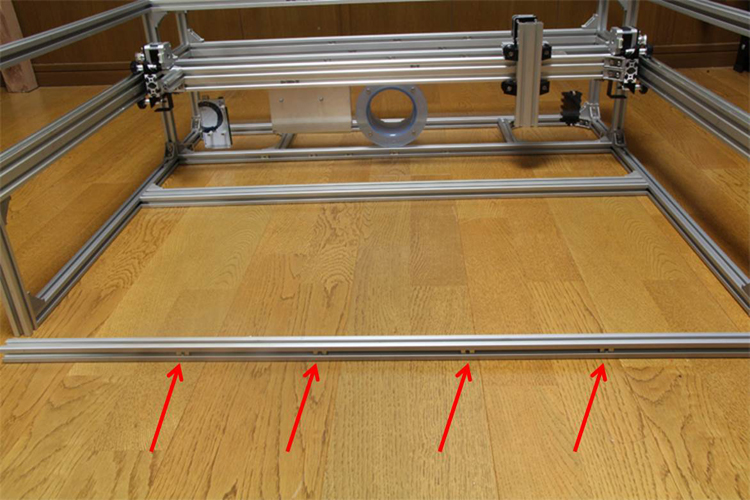

手前側にM5 Tナットを4個挿入します。
cover front 取付」にて使用するM5 Tナットです。
cover front 取付用ナット

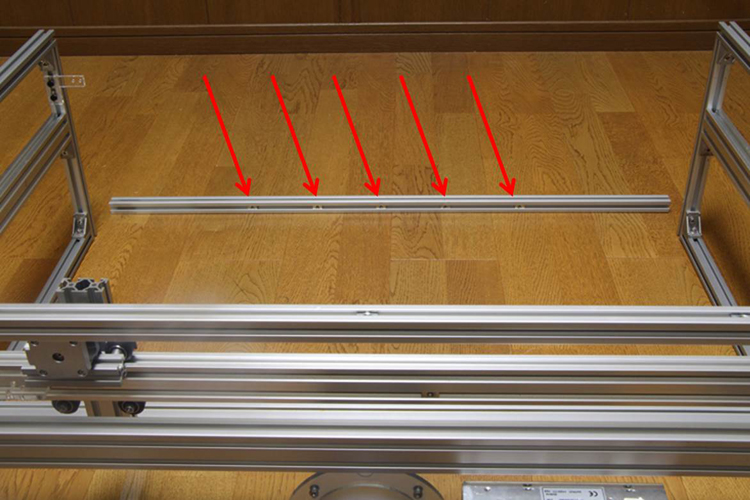

裏側にM5 Tナットを5個挿入します。
加工ベッド 取付」にて使用するM5 Tナットです。
加工ベッド 取付用ナット

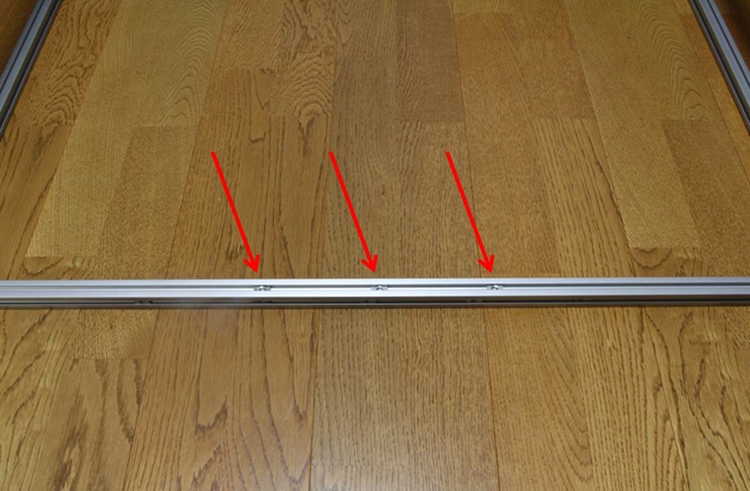

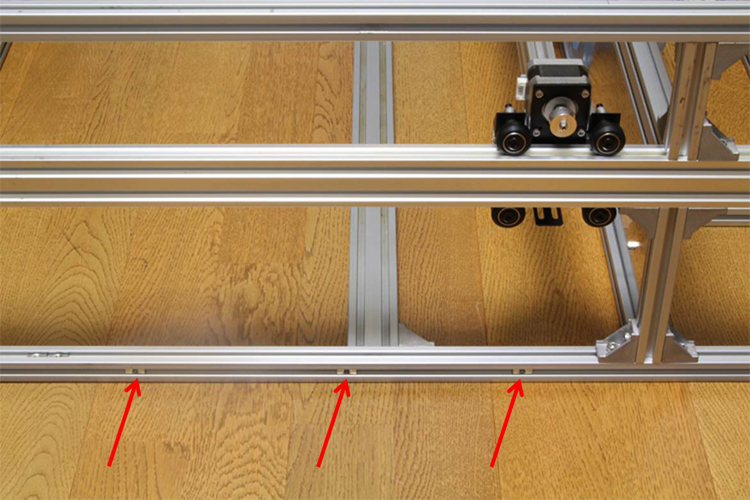

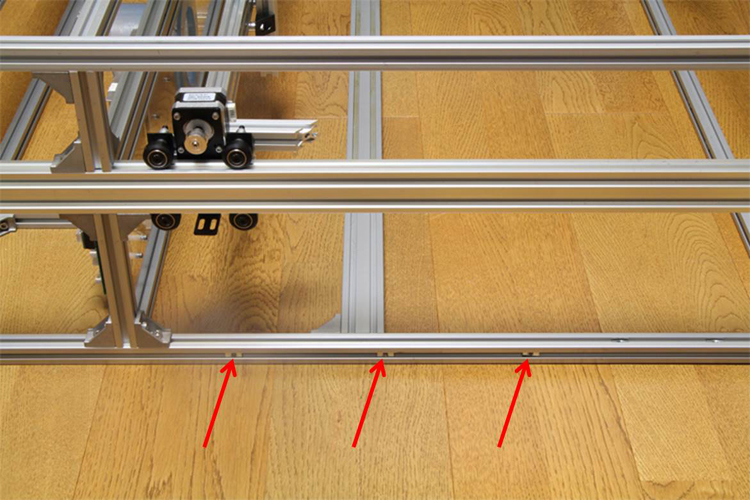

下側側にM5 Tナットを3個挿入します。
必ず底面に挿入してください。
cover bottom 取付」にて使用するM5 Tナットです。
cover bottom 取付用ナット

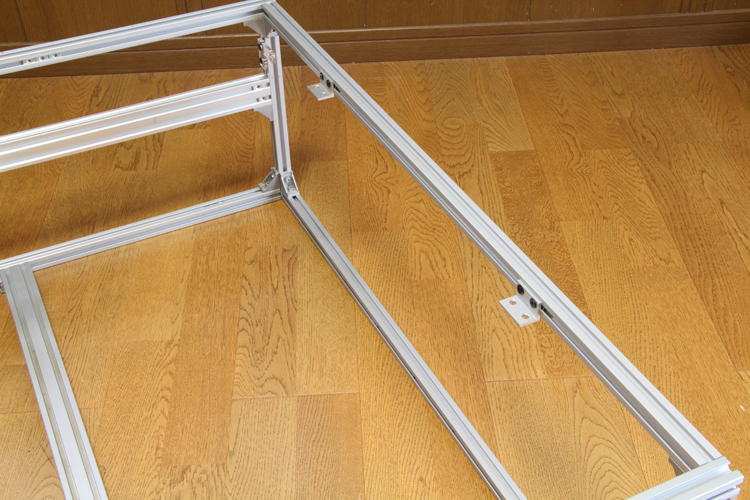

本体に取り付けます。
本体取り付け

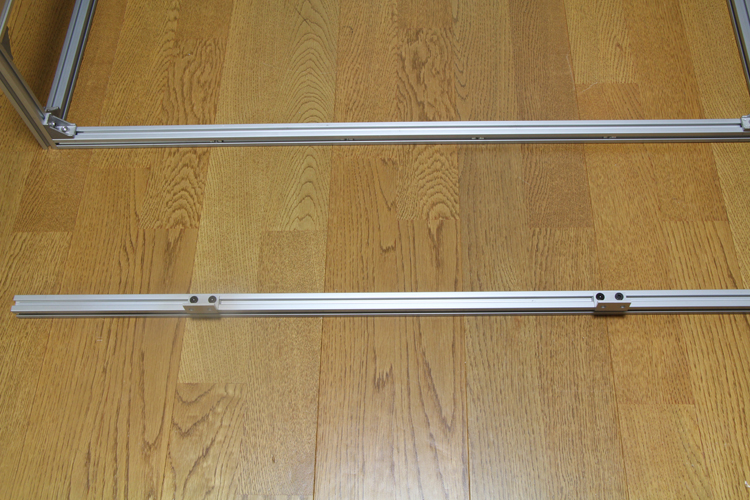

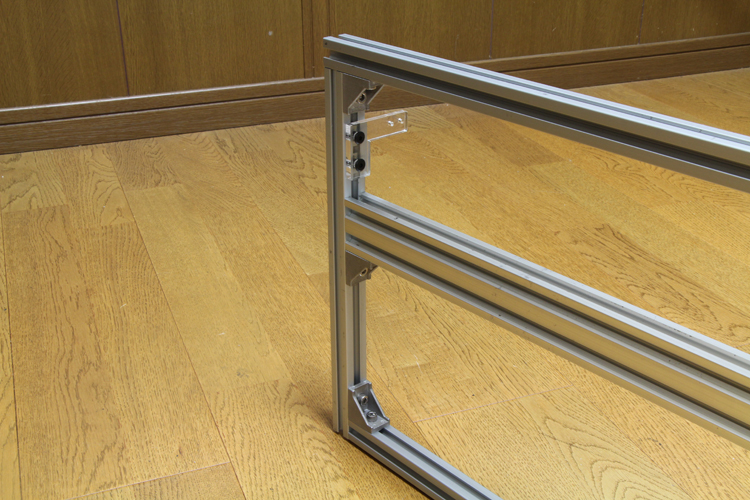

上側860mm アルミフレームに薄型ブラケットを取り付けます。M5×8 低頭ボルトを使用してください。
薄型ブラケット取り付け

取り付けた薄型ブラケットが奥側となります。
手前側にM5 Tナットを4個挿入します。
cover front 取付」にて使用するM5 Tナットです。
cover front 取付用ナット

本体に取り付けます。
本体正面

薄型ブラケットはtop cover支え用です。任意の位置に取り付けてください。
取り付け高さは「Topカバー組立」にて調整してください。
薄型ブラケット位置
