レーザー管 取付

レーザー管 取付

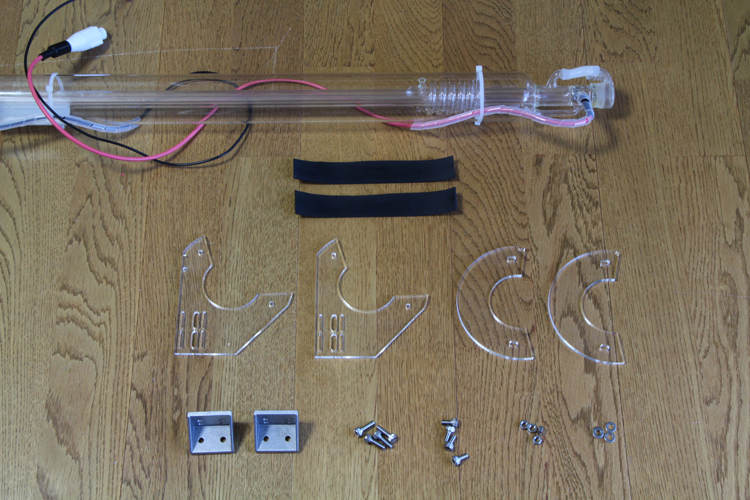

部品表

レーザー管
部品 詳細 数量
レーザー管 40W CO2レーザー 1
レーザー固定用ゴム ゴムシート 2
laser tube support under アクリル 2
laser tube support top アクリル 2
突起付反転ブラケット HBLFSD5 2
M5×15 六角穴付ボルト ステンレス製 4
M5×10 六角穴付ボルト ステンレス製 4
M5ナット ステンレス製 4
M5ワッシャー ステンレス製 4
M4×20 六角穴付ボルト ステンレス製 4
M4ワッシャー ステンレス製 8
M4ナット ステンレス製 4

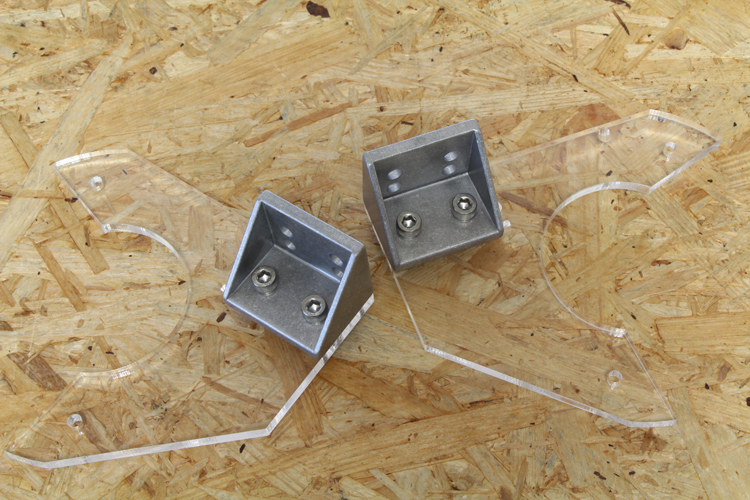

laser tube support underに突起付反転ブラケットを取り付けます。
M5×15 六角穴付ボルト、M5ナット、M5ワッシャーを使用します。
M5ワッシャーはアクリル側に入れます。
ブラケット取り付け

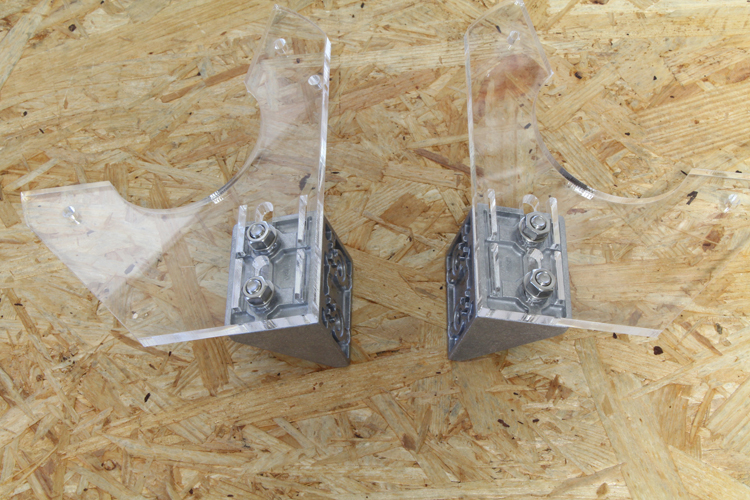

写真を参考に突起付反転ブラケットを向きに注意して取り付けてください。
ブラケット取り付け向き

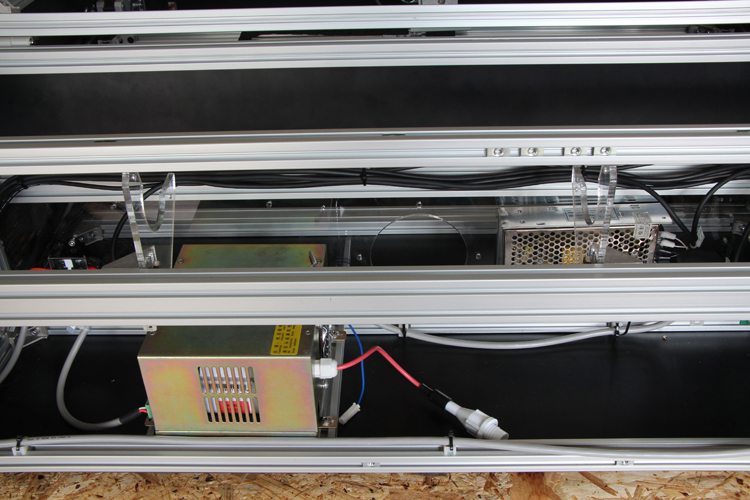

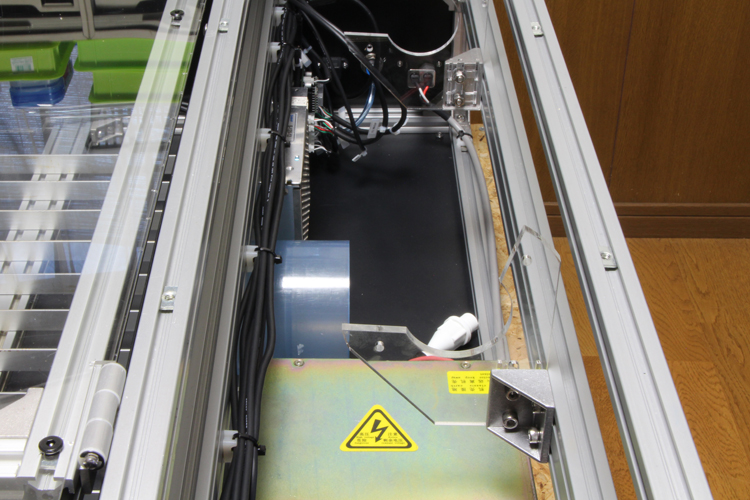

本体フレームにあらかじめ入れておいたM5 Tナットを使用してlaser tube support underを取り付けます。
M5×10 六角穴付ボルトを使用します。
laser tube support under

適当な位置に固定してください。
取り付け位置

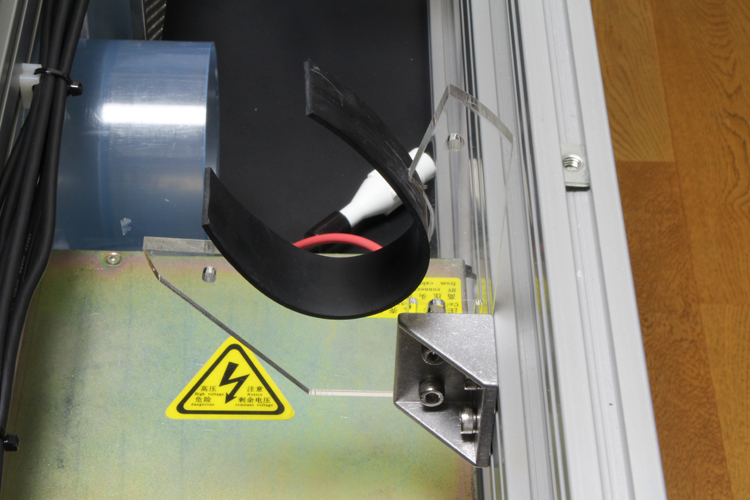

laser tube support underにレーザー固定用ゴムを敷きます。
レーザー固定用ゴム

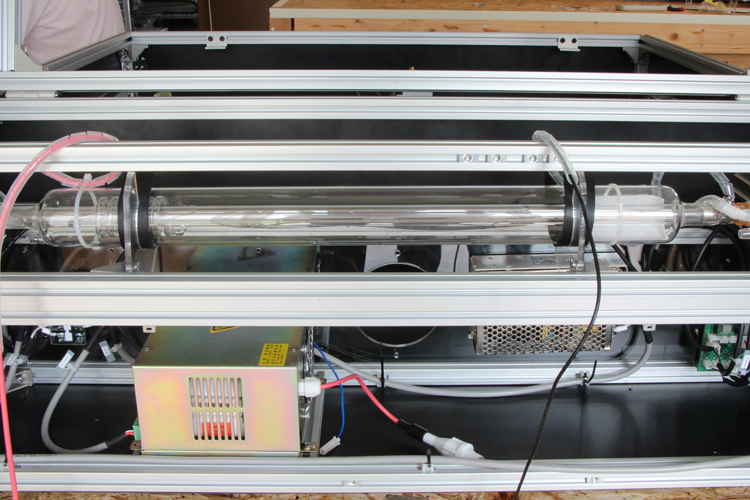

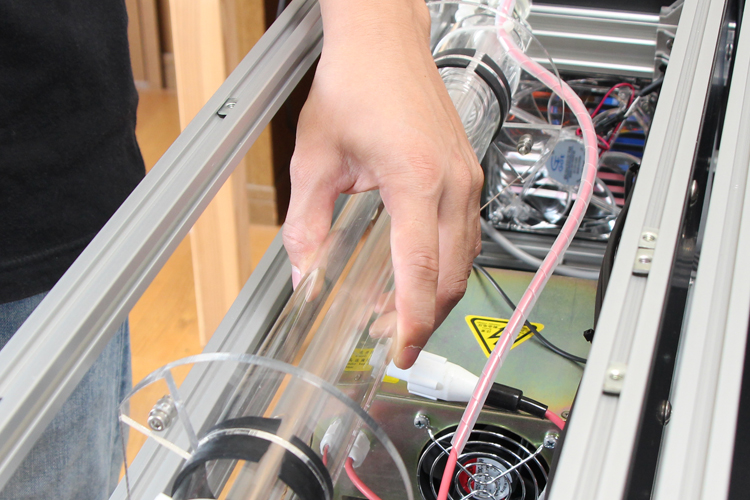

レーザー管を取り付けます。
レーザー管取り付け

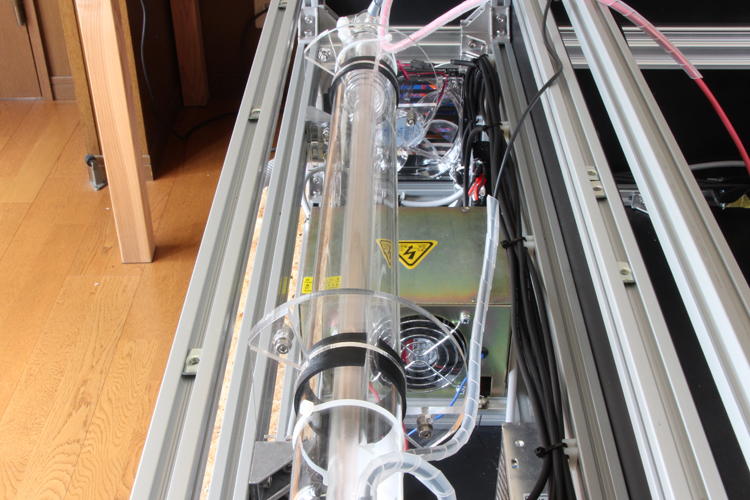

レーザー管斜めアングル

必要な場合はlaser tube support underの位置を調整します。
レーザー管非照射側
レーザー管照射側

レーザー固定用ゴムをlaser tube support underの真ん中になるようにしてください。
固定用ゴム位置調整
ターミナル側

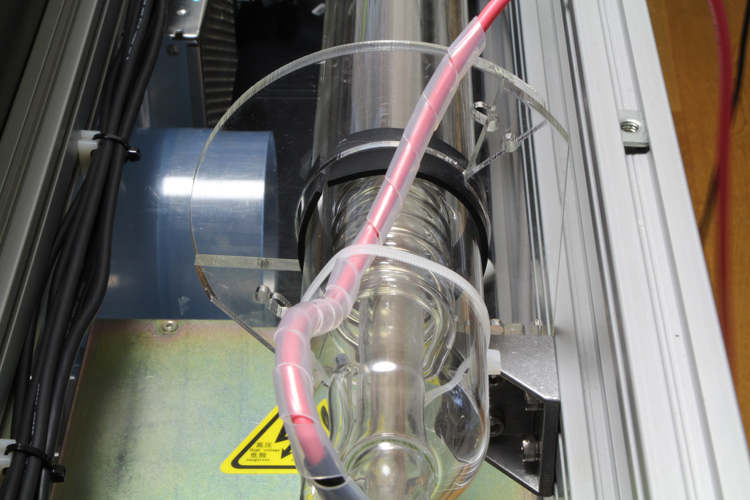

laser tube support topを取り付けます。laser tube support topは向きがありますので注意してください。
laser tube support top向き

M4×20 六角穴付ボルト、M4ワッシャー、M4ナットを使用します。
アクリル側にワッシャーを入れてください。

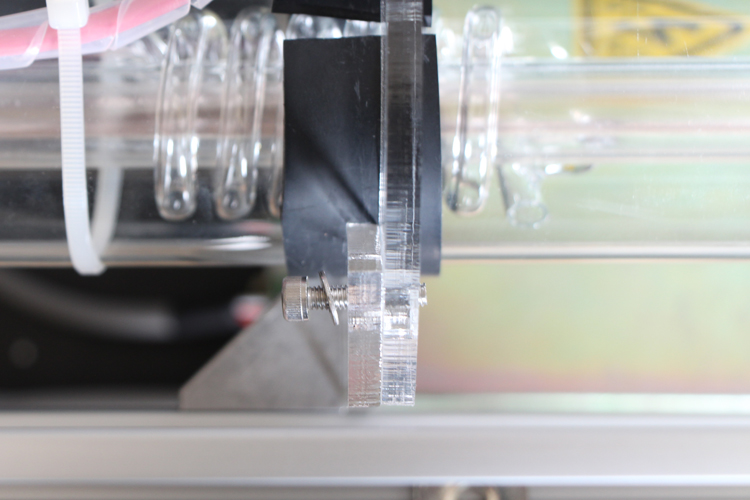

アクリル側にワッシャー挿入 class=

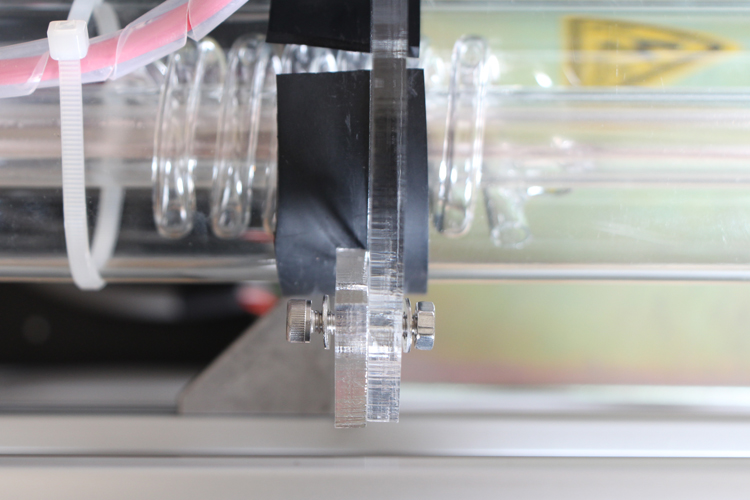

ナットで固定

両側にlaser tube support topを仮止めします。
仮止め

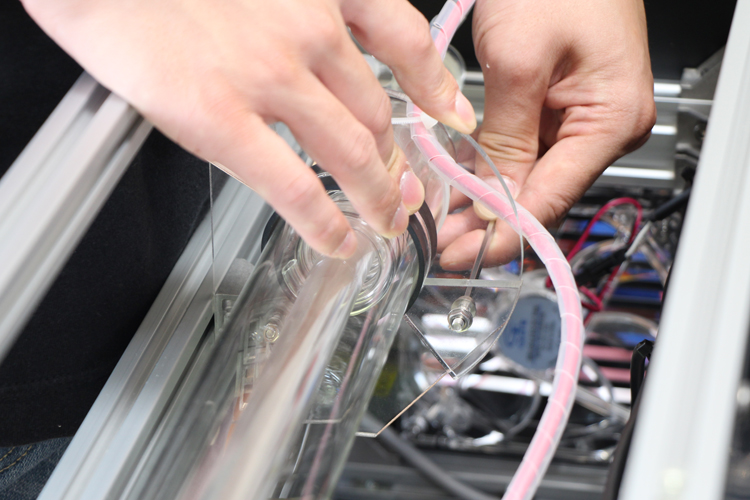

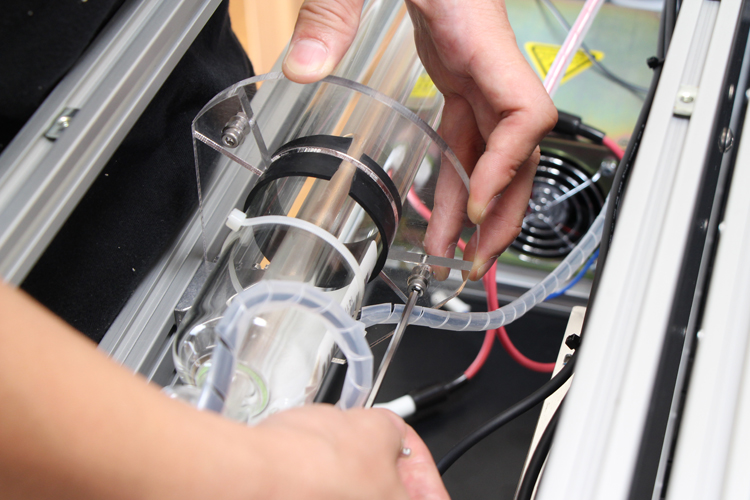

laser tube support topをレーザー管方向に押さえながらlaser tube support topを固定してください。
力の入れ過ぎに注意してください。レーザー管はガラス製ですので割れる恐れが御座います。
レーザー管固定

もう一方側も同様固定します。
非照射側固定

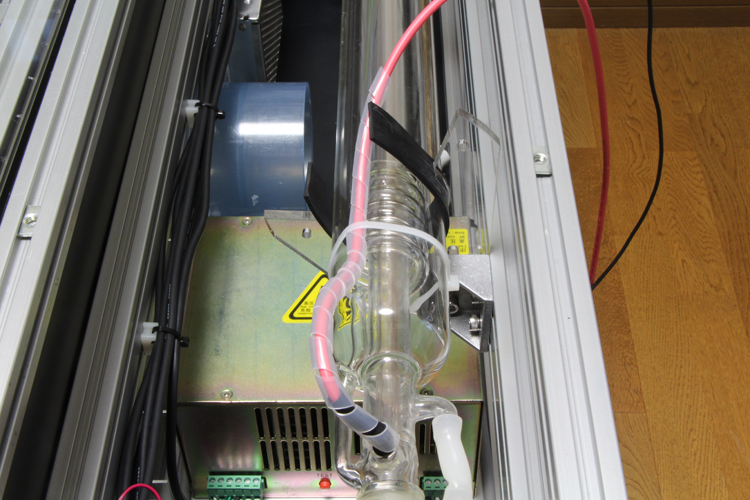

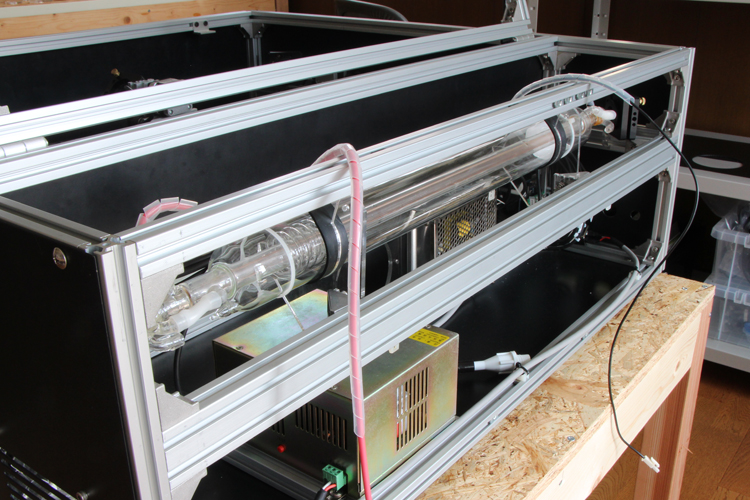

レーザー管ががたつきや動かないか確認します。
緩みや動く場合は再度固定しなおしてください。
がたつき確認

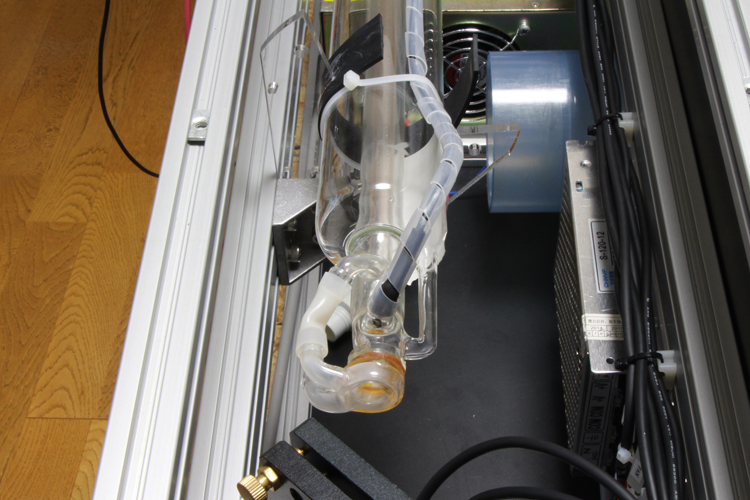

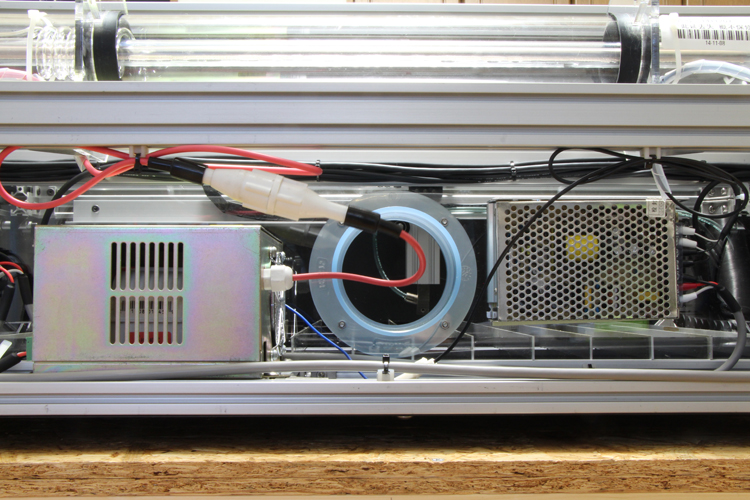

レーザー菅のケーブル配線してを結束バンドを固定してください。
結束バンドで固定
