Y軸ユニット 組立
solid v wheelユニット 組立

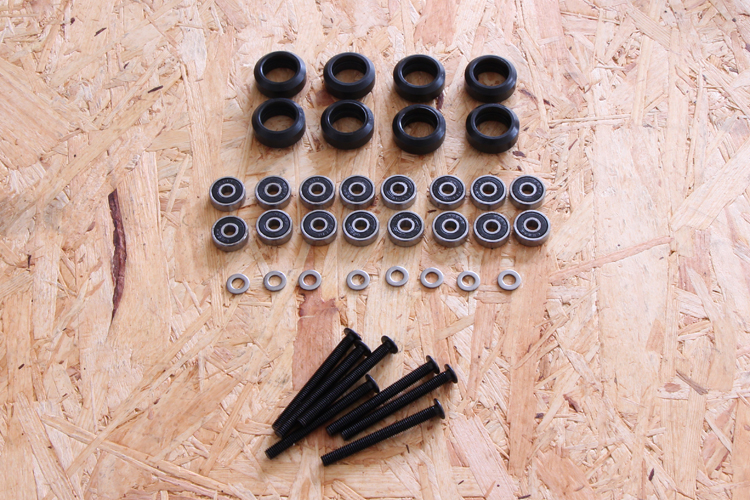

部品表
| 部品 | 詳細 | 数量 |
|---|---|---|
| solid v wheel | プラスチック | 8 |
| ベアリング | 625-2RS | 16 |
| solid v wheel用シム | — | 8 |
| M5×50 低頭ボルト | — | 8 |

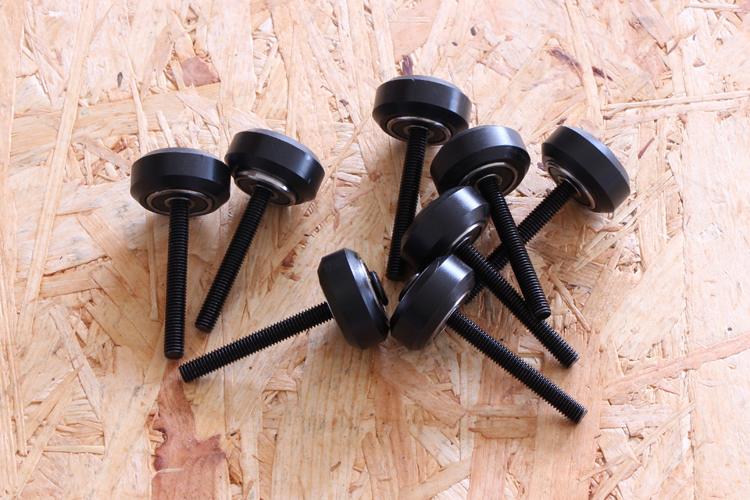

solid v wheelユニットの組立は、「X軸ユニット 組立」をご参照ください。
Y軸モーター・フレームユニット L 組立

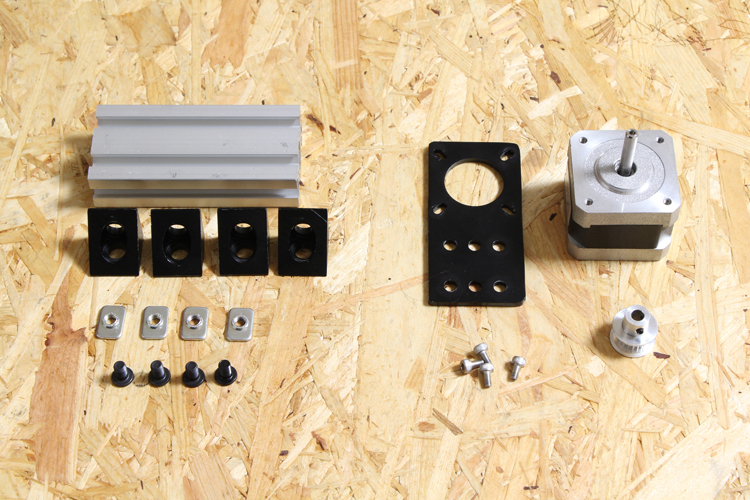

部品表
| 部品 | 詳細 | 数量 |
|---|---|---|
| 85mm アルミフレーム | 標準 20mm*40mm | 1 |
| Black Angle Corner Connector | アルミ製 | 4 |
| Motor Mount Plate | アルミ製 | 1 |
| ステッピングモーター | NEMA17 | 1 |
| タイミングプーリー | GT2 20歯 穴径：5mm | 1 |
| M5 Tナット | 先入れナット | 4 |
| M5×8 低頭ボルト | — | 4 |
| M3×6 六角穴付ボルト | ステンレス製 | 4 |
Y軸モーターユニットL 組立

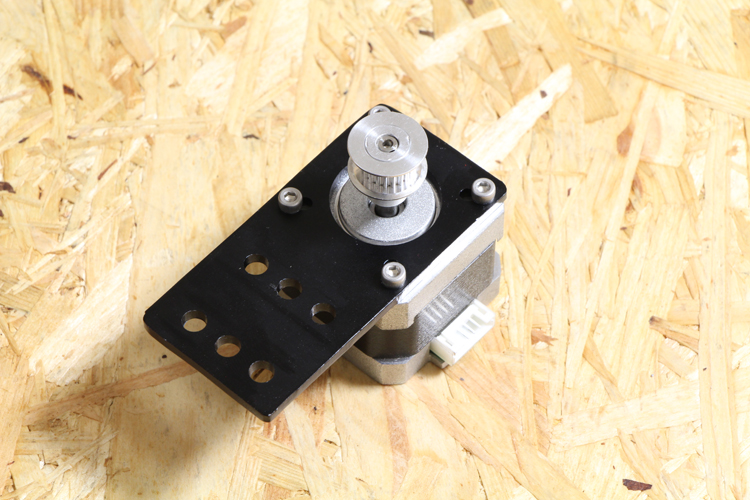

ステッピングモーターにMotor Mount PlateをM3×6 六角穴付ボルトで取り付けます。
ステッピングモーターのコネクタの向きに注意してください。
テッピングモーターにタイミングプーリーを取り付けます。後の工程で位置は調整します。※取り付ける前に、タイミングプーリーのイモネジを緩めてから取り付けてください。
Y軸フレームユニットL 組立

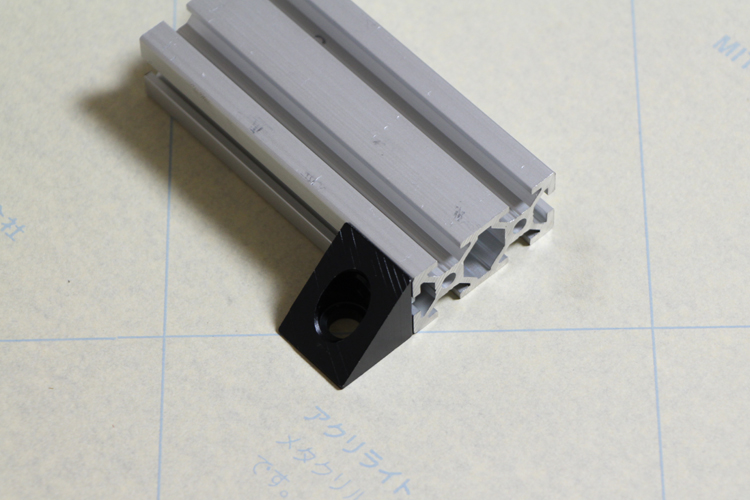

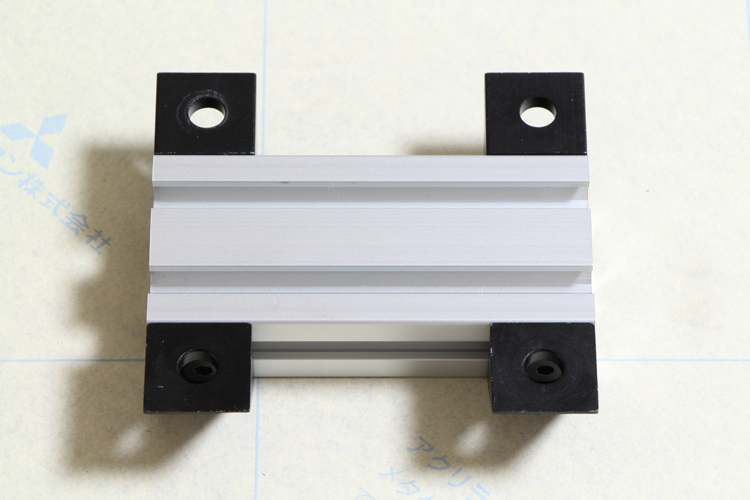

85mm アルミフレームにBlack Angle Corner Connectorを取り付けます。M5 TナットとM5×8 低頭ボルトを使用します。

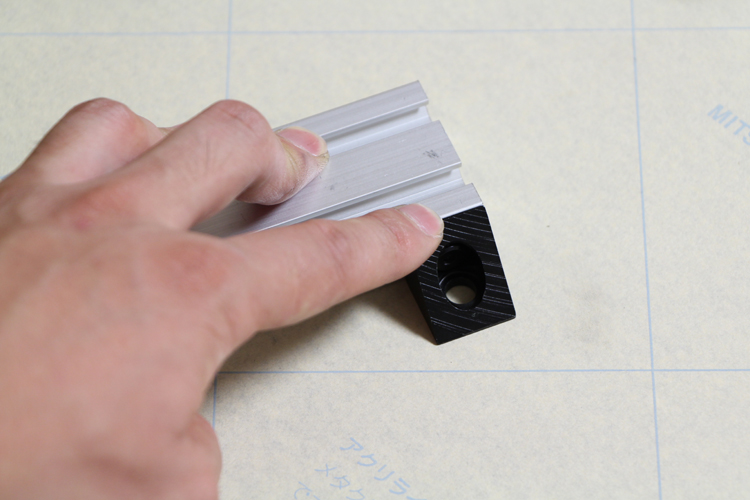

アクリル（大）を下に敷いて取り付けてください。その際、Black Angle Corner Connectorをアクリル（大）の方向に押すように止めてください。

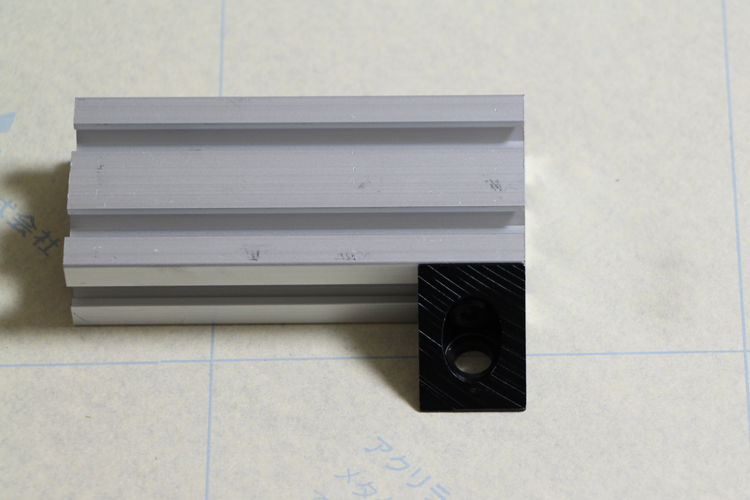

Black Angle Corner Connectorの端面と85mm アルミフレームの端面を合わせてください。

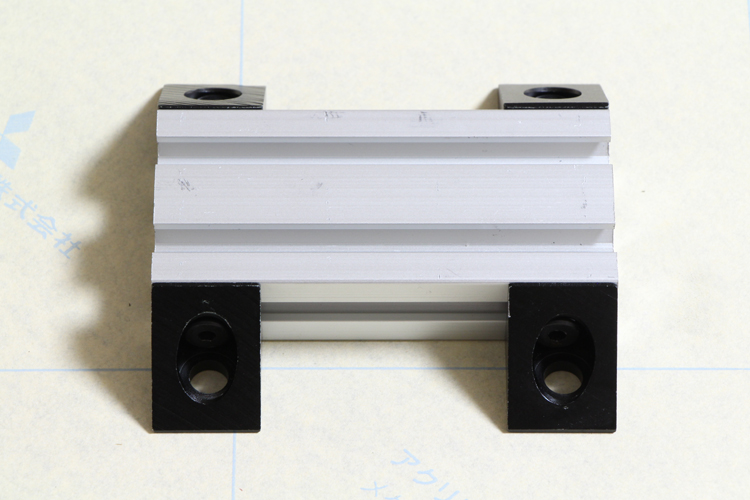

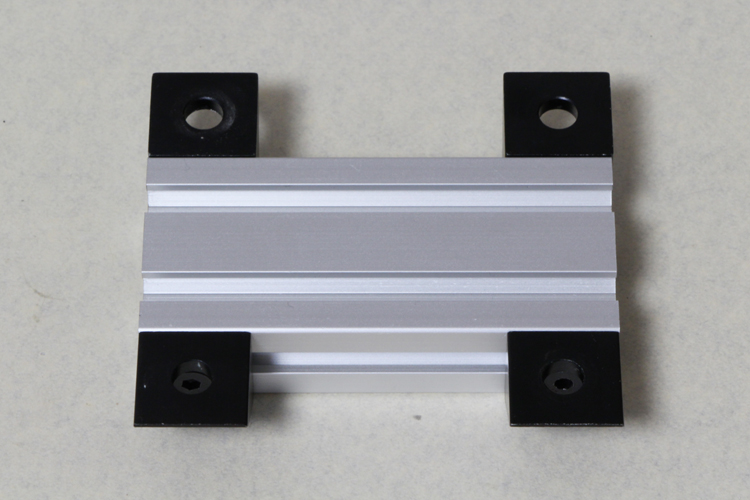

同様に合計4箇所にBlack Angle Corner Connectorを取り付けます。
Y軸モーター・フレームユニット R 組立
部品表
| 部品 | 詳細 | 数量 |
|---|---|---|
| 85mm アルミフレーム | 標準 20mm*40mm | 1 |
| Black Angle Corner Connector | アルミ製 | 4 |
| Motor Mount Plate | アルミ製 | 1 |
| ステッピングモーター | NEMA17 | 1 |
| タイミングプーリー | GT2 20歯 穴径：5mm | 1 |
| M5 Tナット | 先入れナット | 4 |
| M5×8 低頭ボルト | — | 4 |
| M3×6 六角穴付ボルト | ステンレス製 | 4 |
Y軸モーターユニットR 組立

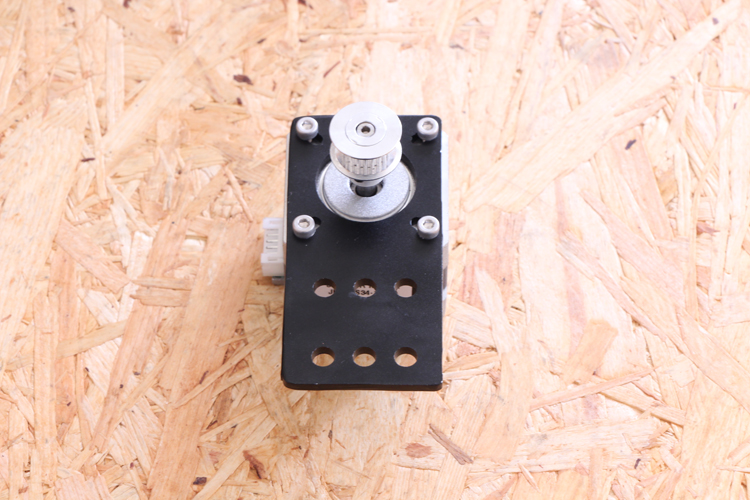

「Y軸モーターユニットL」を参考に組み立てます。コネクタの向きに注意してください。
Y軸フレームユニットR 組立
「Y軸フレームユニットL」を参考に組み立てます。
