ミラー・レンズマウント 取付

ミラーマウント 取付

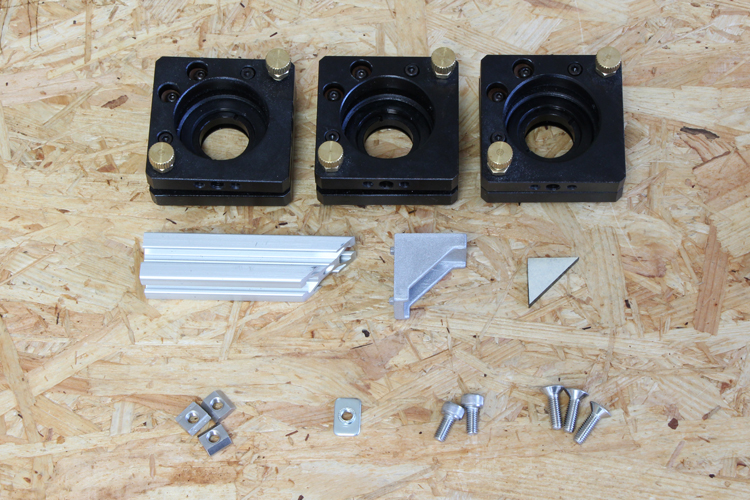

部品表

部品	詳細	数量
ミラーマウント	25mmミラー用	3
第1ミラー用アルミフレーム	45°カット	1
直角ブラケット	—	1
第3ミラー調整用アクリル	アクリル	1
ミラーマウント固定用Tナット	先入れナット	3
M5 Tナット	先入れナット	1
M5×10 六角穴付ボルト	ステンレス製	2
M5×16 六角穴付皿ボルト	ステンレス製	3

傾き修正

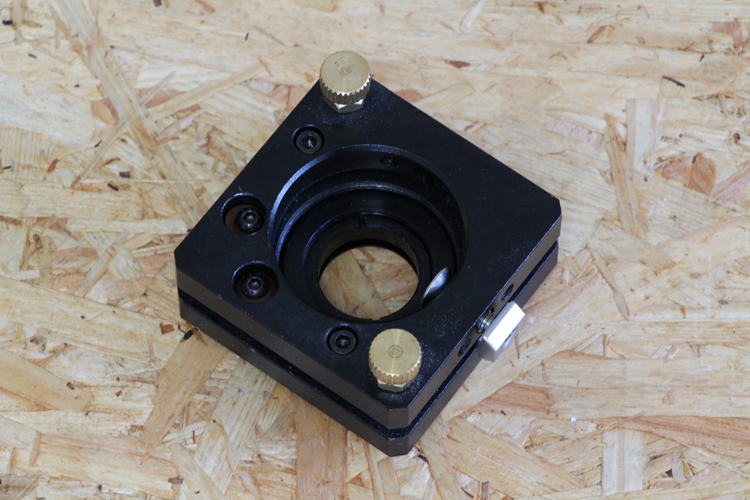

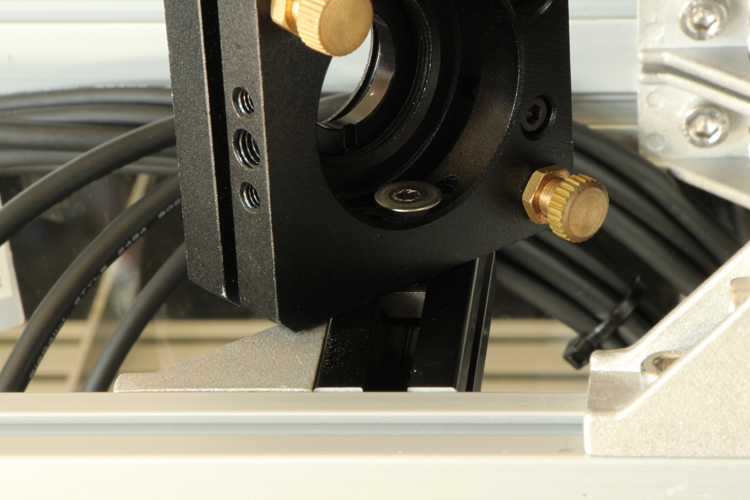

ミラーマウントの傾きをあらかじめ修正しておきます。
写真のように傾いている場合は修正してください。

平行になるようにしてください。

ミラーマウント 取付

第1ミラー用アルミフレームを取り付けます。

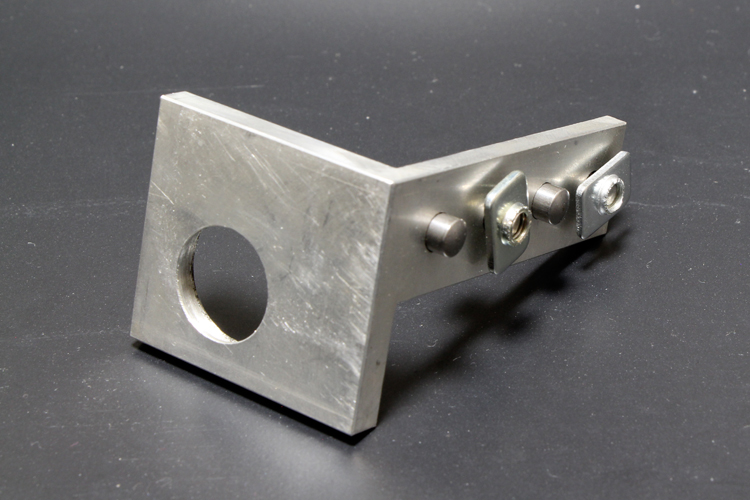

直角ブラケットとM5 Tナット、M5×10 六角穴付ボルトを使用します。

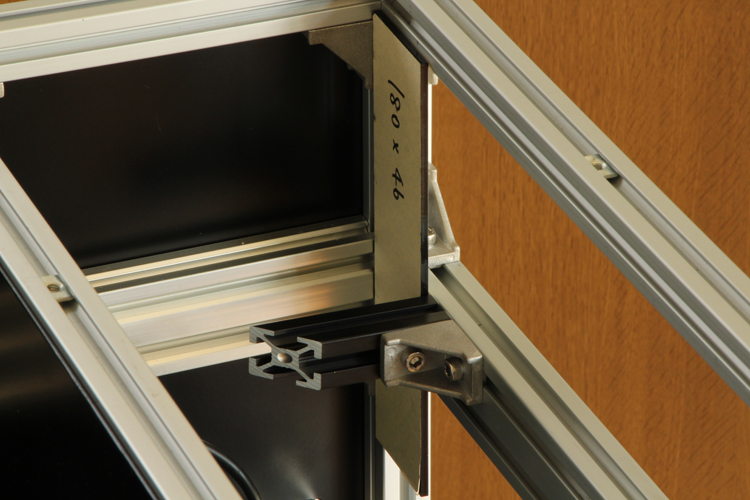

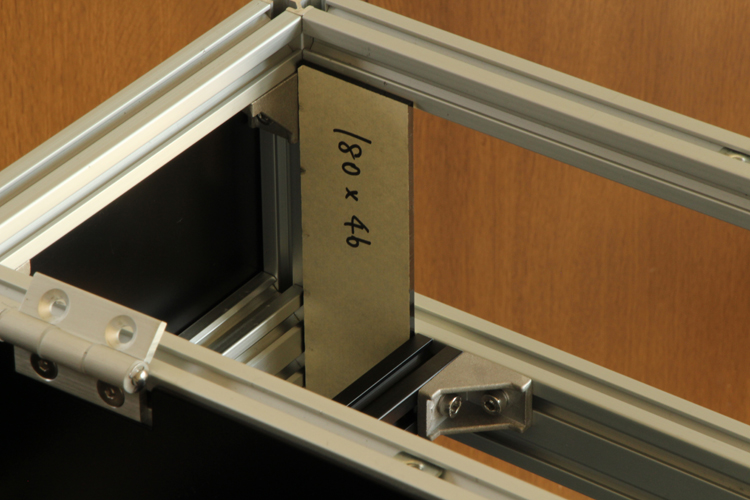

18046アクリルを写真のように配置してください。（外枠フレームの内側から46mmの位置に固定）

本体フレームと面を合わせてください。

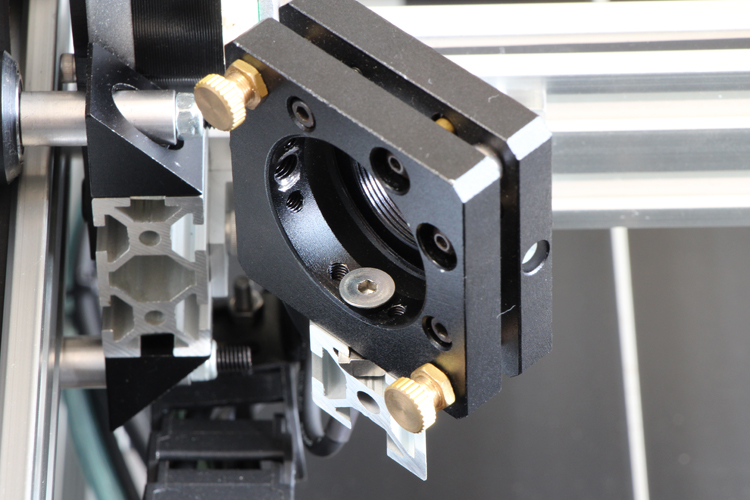

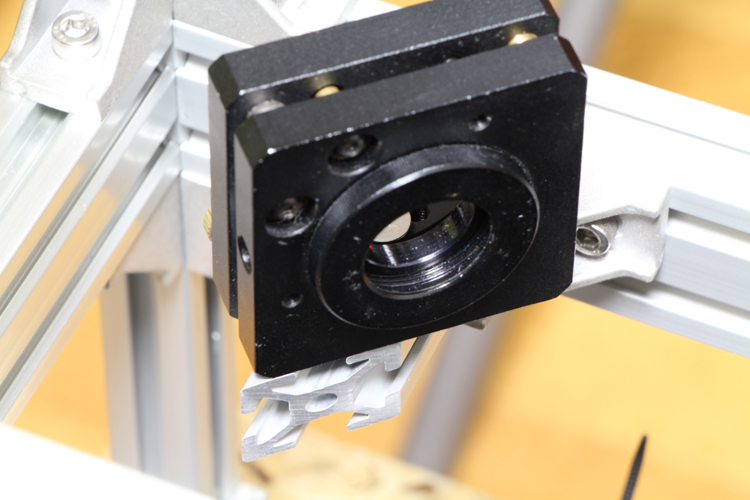

M5×16 六角穴付皿ボルトとミラーマウント固定用Tナットでミラーマウントを取り付けます。

45°カットされている面に合わせて固定します。

同様に第2ミラー用アルミフレームにミラーマウントを取り付けます。
45°カットされている面に合わせて固定します。

残りのミラーマウントにM5×16 六角穴付皿ボルトとミラーマウント固定用Tナットをあらかじめ取り付けておきます。

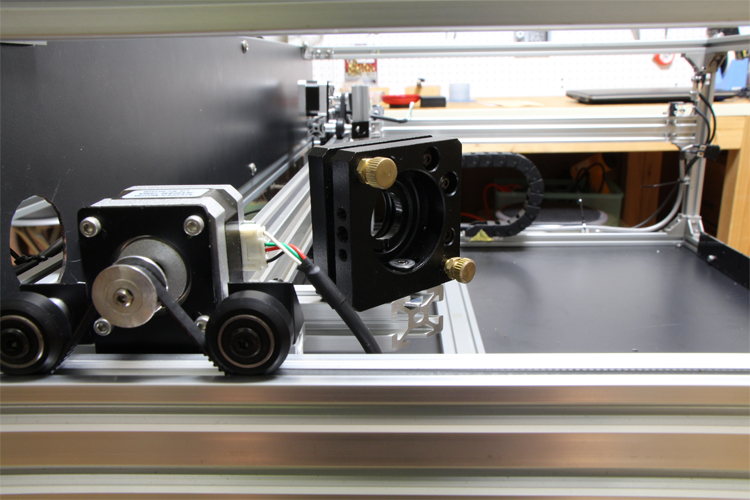

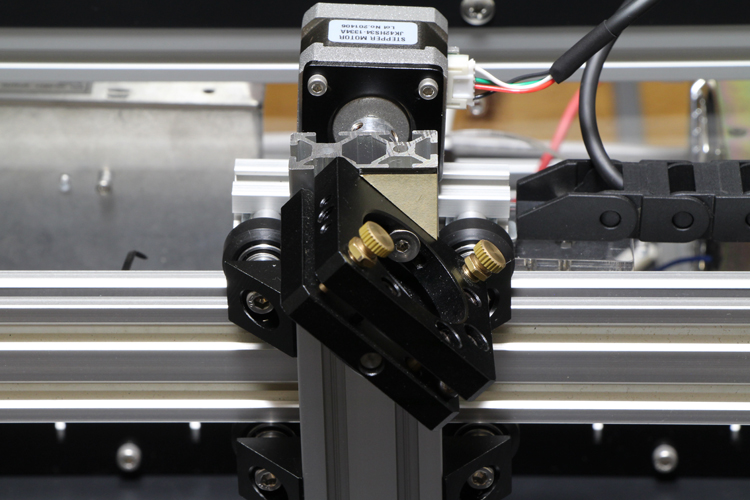

写真を参考にX軸ユニットに取り付けます。

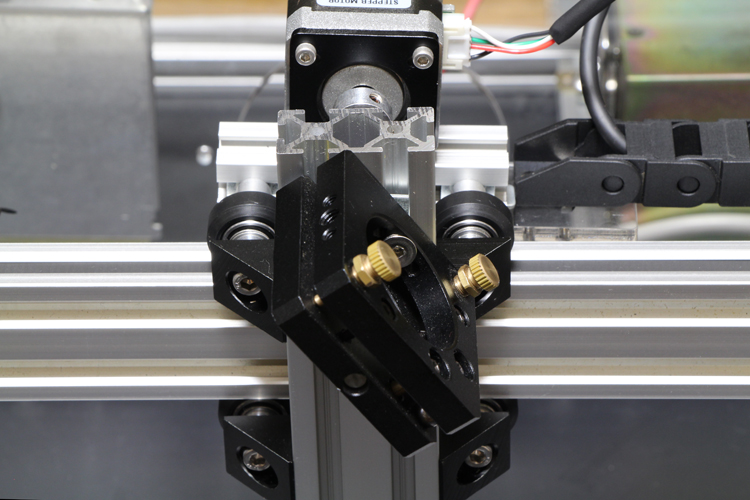

第3ミラー調整用アクリルをX軸ユニットのアルミフレームに合わせながらミラーマウントを固定します。

レンズマウント 取付

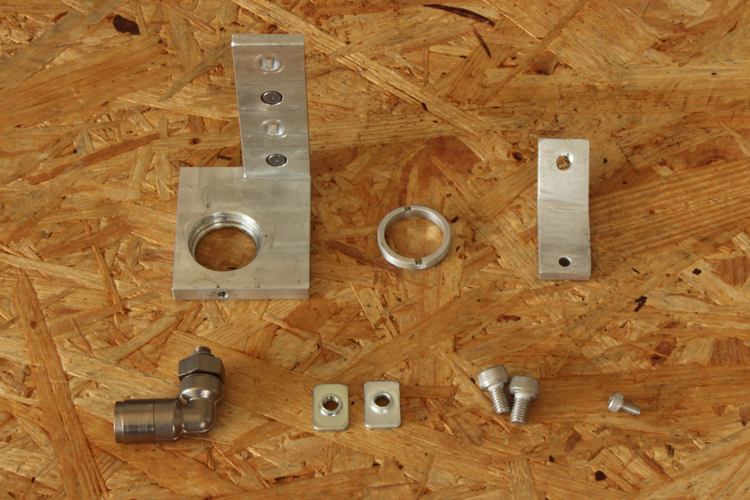

部品表

部品	詳細	数量
laser nozzle	ノックピン取付済み	1
lens nut	アルミ製	1
air assist holder_50.8mm	アルミ製	1
耐熱ワンタッチ継手	KPMCL6-M5	1
M5 Tナット	先入れナット	2
M5×8 六角穴付ボルト	ステンレス製	2
M3×6 六角穴付ボルト	ステンレス製	1

M5 TナットとM5×8 六角穴付ボルトをあらかじめlaser nozzleに取り付けます。

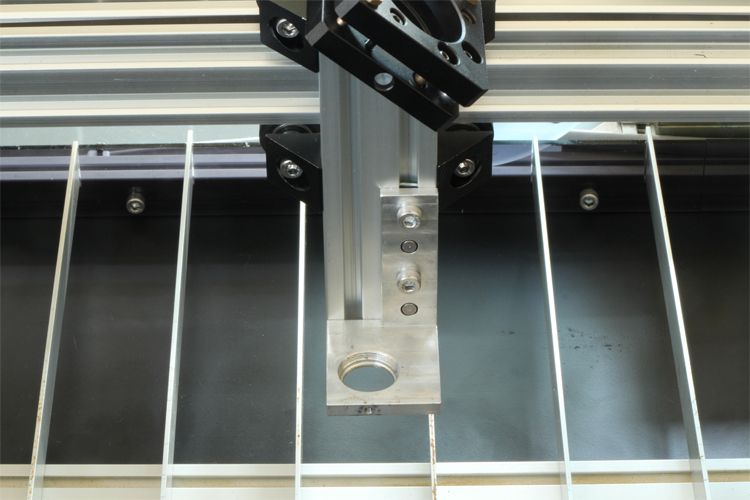

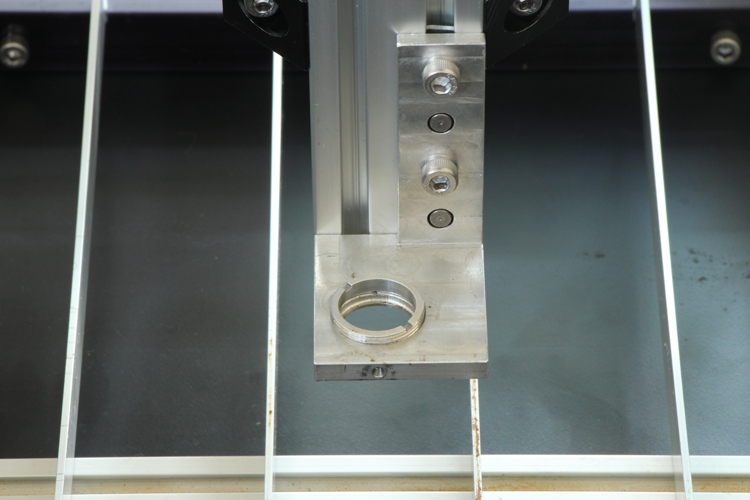

laser nozzleをX軸ユニットに取り付けます。

lens nutを取り付けます。

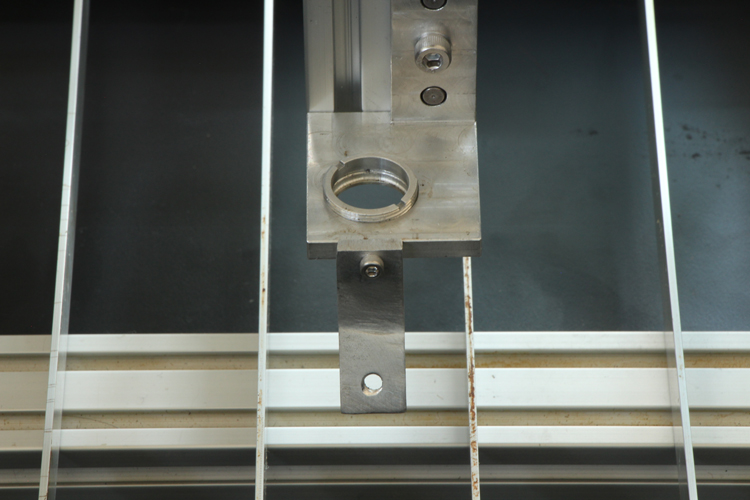

air assist holder_50.8mmを取り付けます。傾かないように垂直に固定してください。

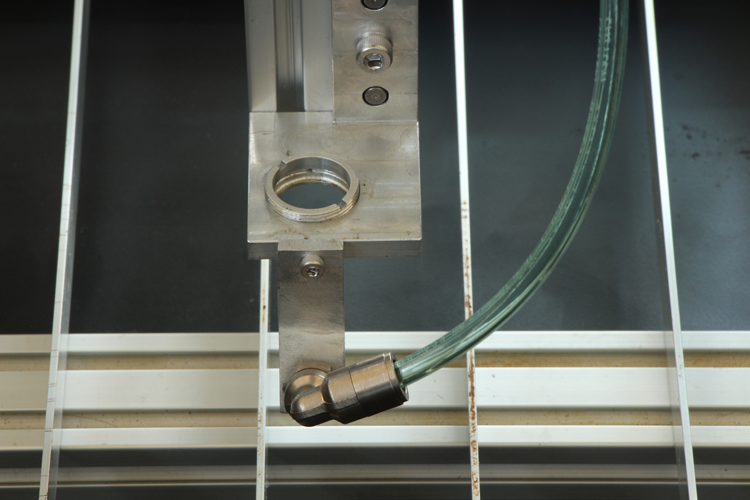

耐熱ワンタッチ継手を取り付けて、ポリウレタンチューブを接続してください。
