cover bottom 取付
cover bottom 取付

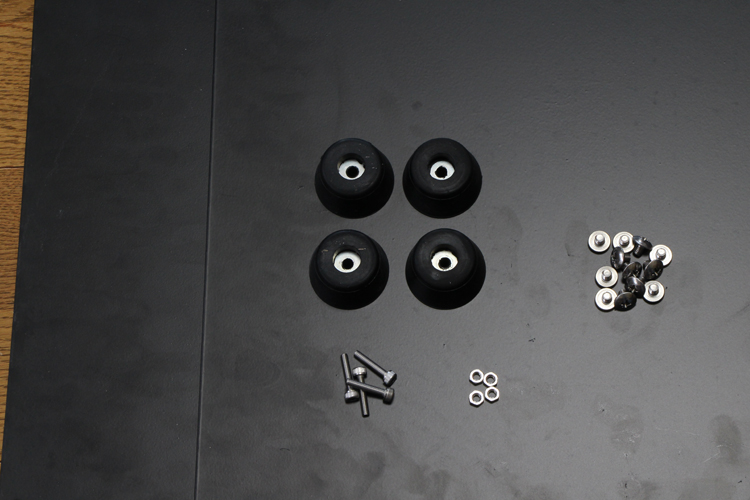

部品表
| 部品 | 詳細 | 数量 |
|---|---|---|
| cover bottom | SPCC | 2 |
| ゴム足 | C-30-RK-40 | 4 |
| M5×20 六角穴付ボルト | ステンレス製 | 4 |
| M5ナット | ステンレス製 | 4 |
| M5×6 トラス | ステンレス製 | 12 |

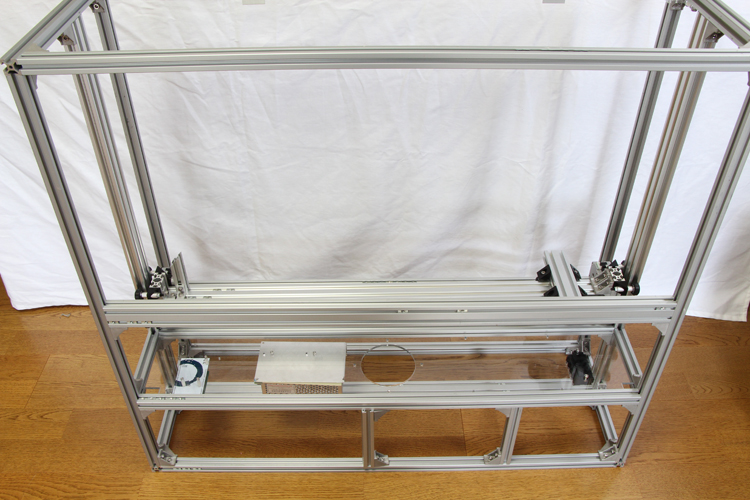

写真のように本体フレームの向きにしてください。
内側の取付穴にゴム足を取り付けます。

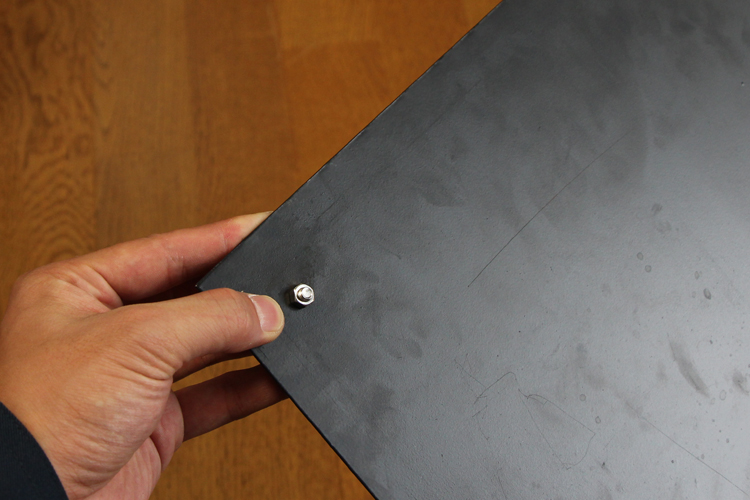

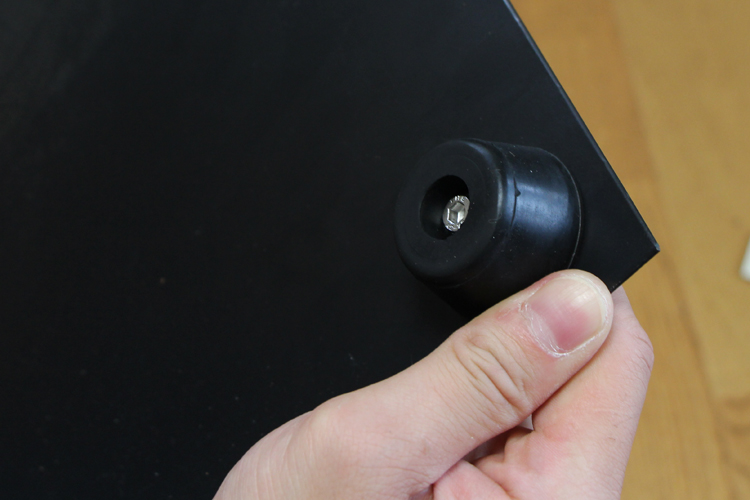

M5×20 六角穴付ボルトとM5ナットを使用してゴム足をcover bottomに固定します。

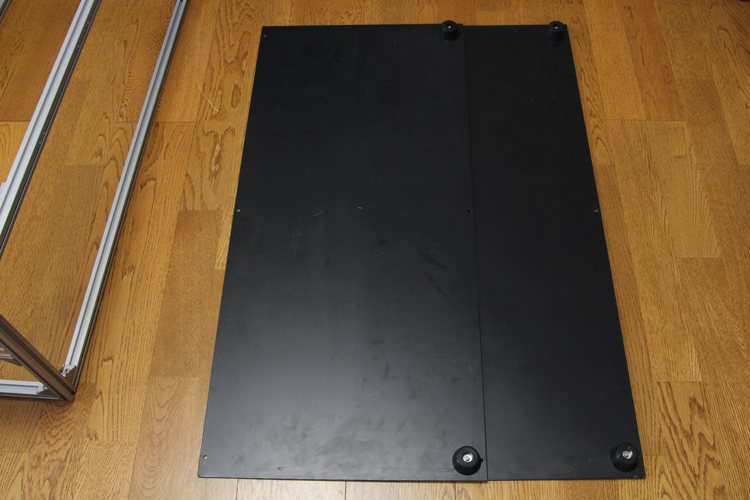

4点すべてゴム足を取り付けます。
あらかじめ挿入したM5 TナットとM5×6 トラスを使用してcover bottomを本体フレームに取り付けます。
