軸周り 組立

軸周り 組立

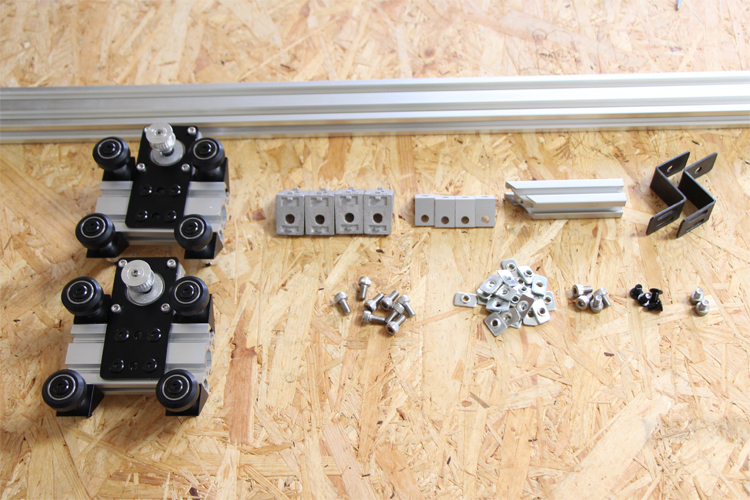

部品表

部品	詳細	数量
805mm V-slot	アルミフレーム	1
第2ミラー用アルミフレーム	45°カット	1
Y軸ユニットL	組立済み	1
Y軸ユニットR	組立済み	1
直角ブラケット	—	4
薄型ブラケット	HBLSS5	4
carrier mount y-axis2	SPCC製	2
M5 Tナット	先入れナット	24
M5×10 六角穴付ボルト	ステンレス製	8
M5×8 六角穴付ボルト	ステンレス製	4
M5×6 六角穴付ボルト	ステンレス製	2
M5×8 低頭ボルト	—	4

Y軸ユニットL 取付

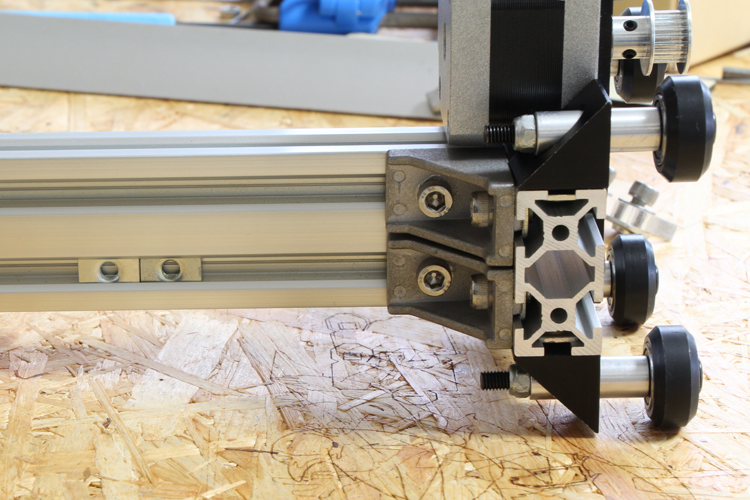

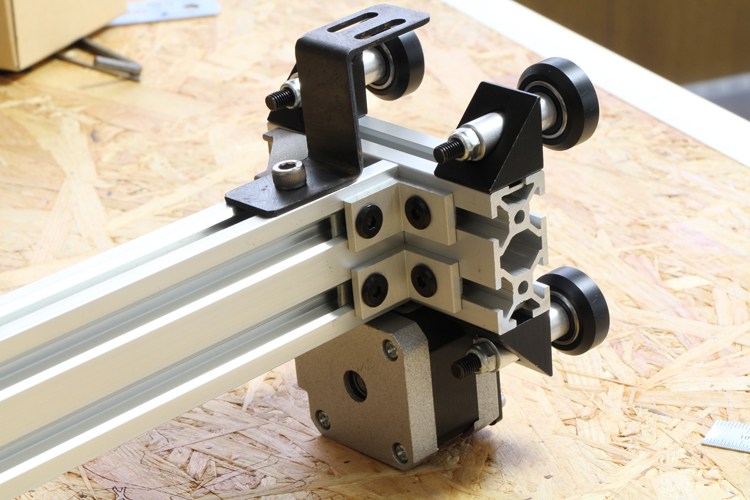

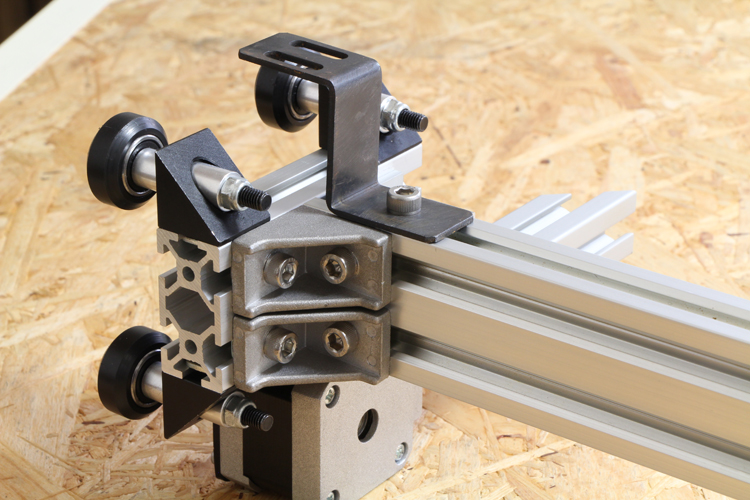

写真を参考に805mm V-slotにY軸ユニットLを直角ブラケットと薄型ブラケットを使って取り付けます。
直角ブラケットはM5×10 六角穴付ボルト、薄型ブラケットはM5×8 六角穴付ボルトで取り付けます。

傾きに注意して取り付けます。

端面が合うようにしてください。

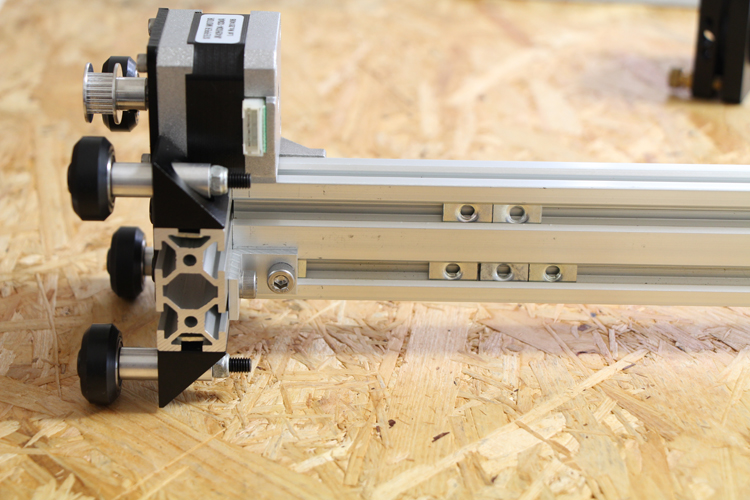

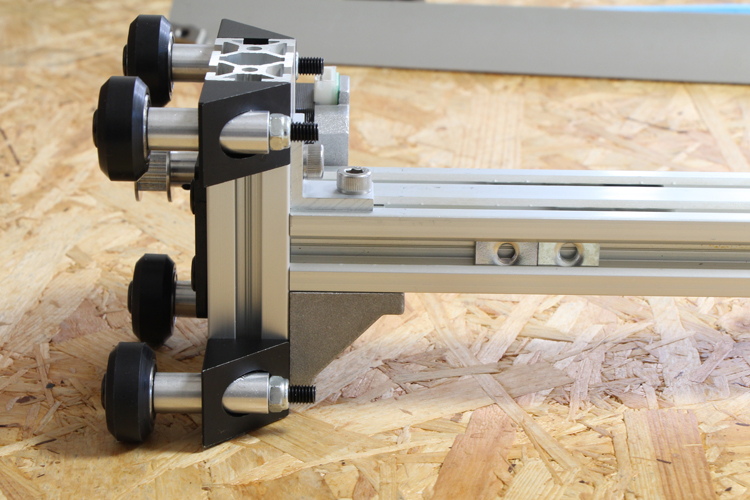

写真のようにM5 Tナットを挿入します。
805mm V-slotの上ラインの溝に2個、下ラインに3個挿入します。

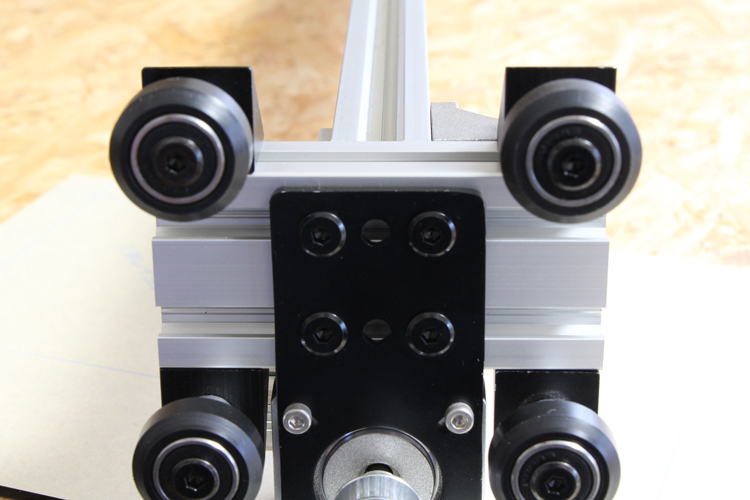

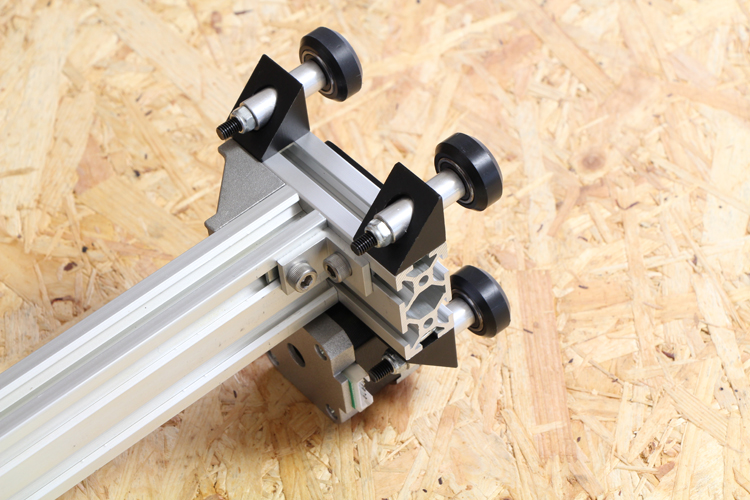

805mm V-slotの底面に2個挿入します。

裏側の下ラインに2個挿入します。

Y軸ユニットR 取付

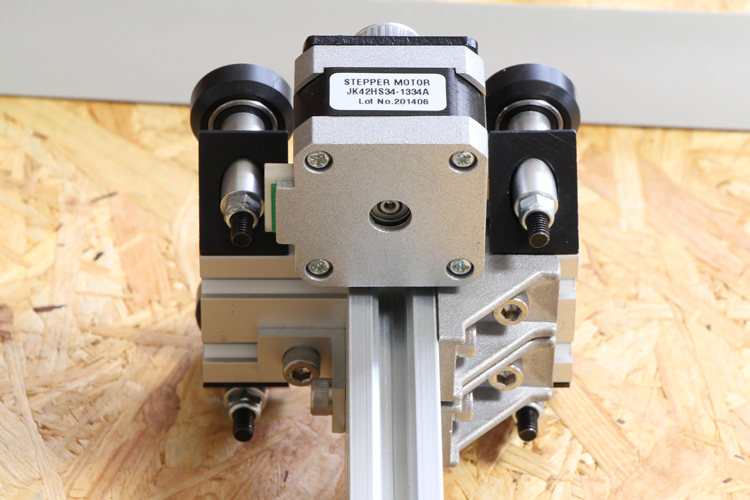

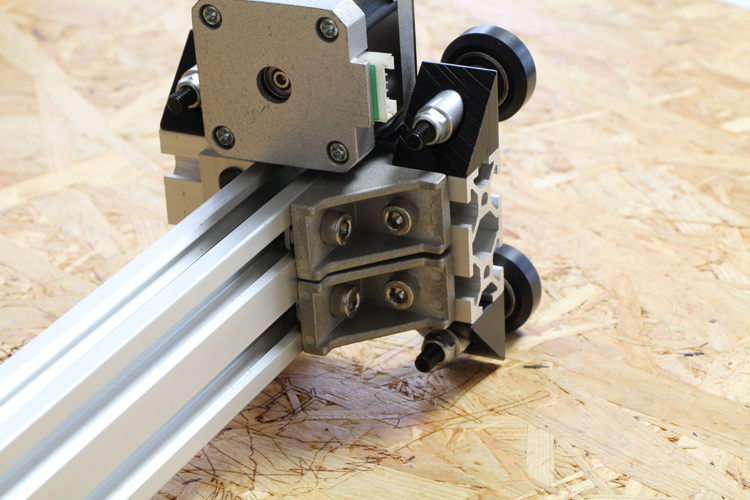

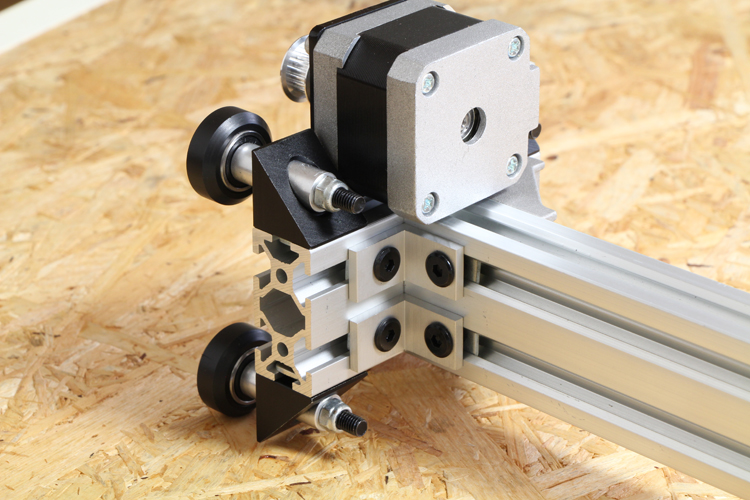

写真を参考に805mm V-slotの反対側に、Y軸ユニットRを直角ブラケットと薄型ブラケットを使って取り付けます。
直角ブラケットはM5×10 六角穴付ボルト、薄型ブラケットはM5×8 低頭ボルトで取り付けます。

端面が合うようにしてください。

第2ミラー用アルミフレーム・carrier mount y-axis2 取付

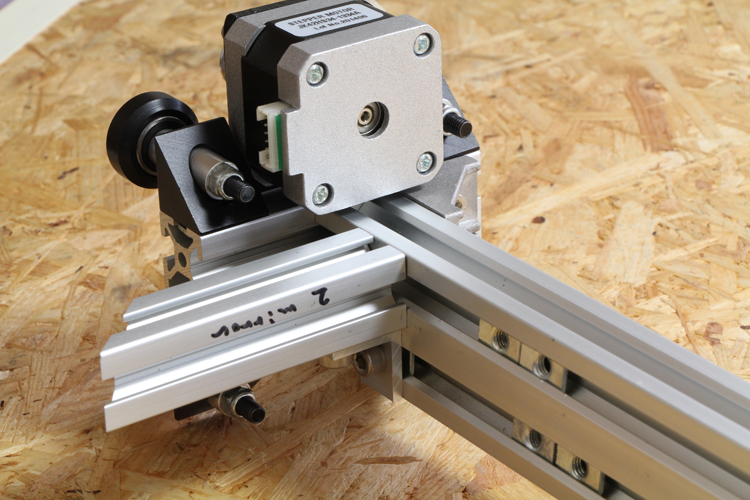

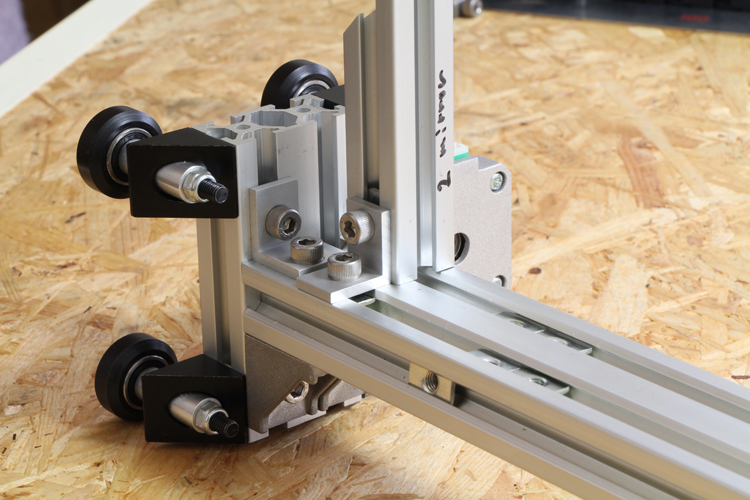

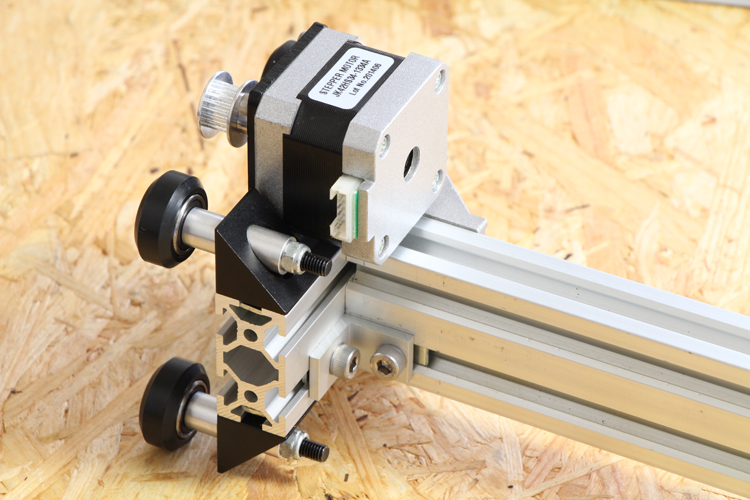

写真の向きで第2ミラー用アルミフレームを薄型ブラケットとM5×8 六角穴付ボルトを使って取り付けます。
あらかじめ挿入しておいたM5 Tナットを使用します。
第2ミラー用アルミフレームの向きに注意してください。また、傾きがないように垂直に取り付けます。
こちらが傾いているとミラーが傾いてしまいます。

なるべくY軸ユニットL側に寄せます。

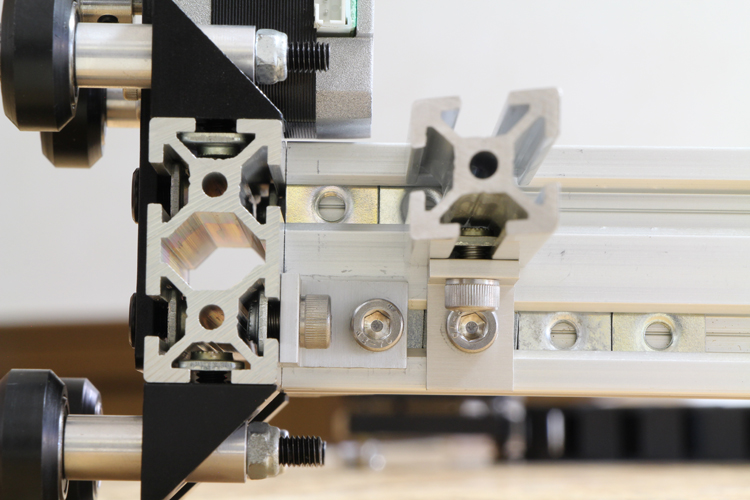

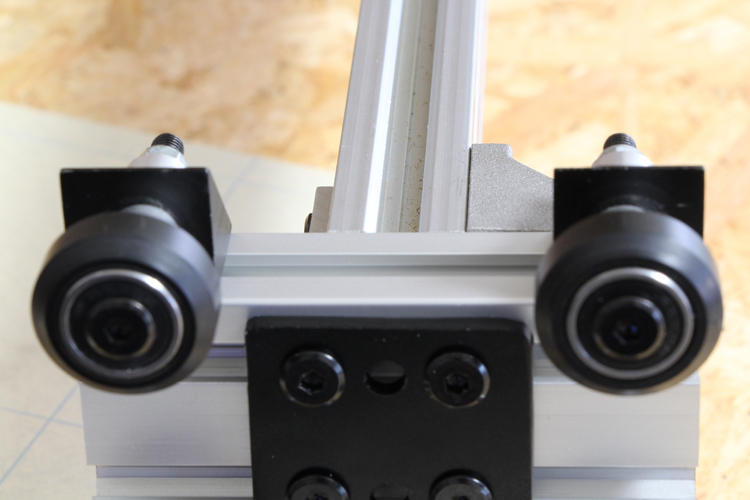

写真を参考にあらかじめ挿入したM5 Tナットを使用して、carrier mount y-axis2をM5×6 六角穴付ボルトを使って取り付けます。
位置は後の工程で調整します。

軸ユニット本体取付

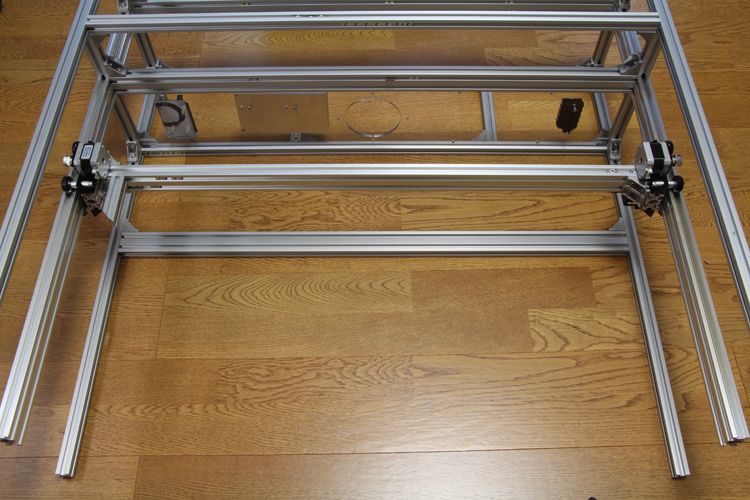

完成した軸ユニットを本体フレームにスライドして取り付けてください。
写真を参考に向きに気をつけてください。
