加工ベッド 取付

加工ベッド 取付

部品表

部品	詳細	数量
bed long	アクリル	2
bed short	アクリル	2
M5×8 六角穴付ボルト	ステンレス製	10
アルミフレーム　フラットバー	610mm	14

加工位置によって加工ベッドの位置は調整してください。

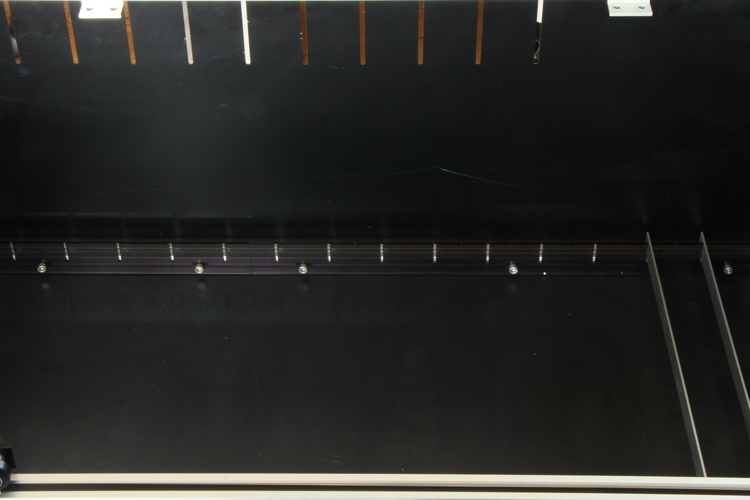

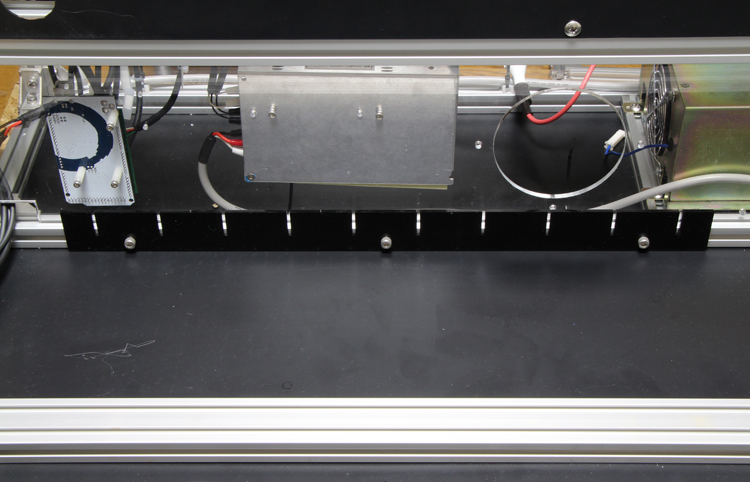

写真を参考にbed longを取り付けます。

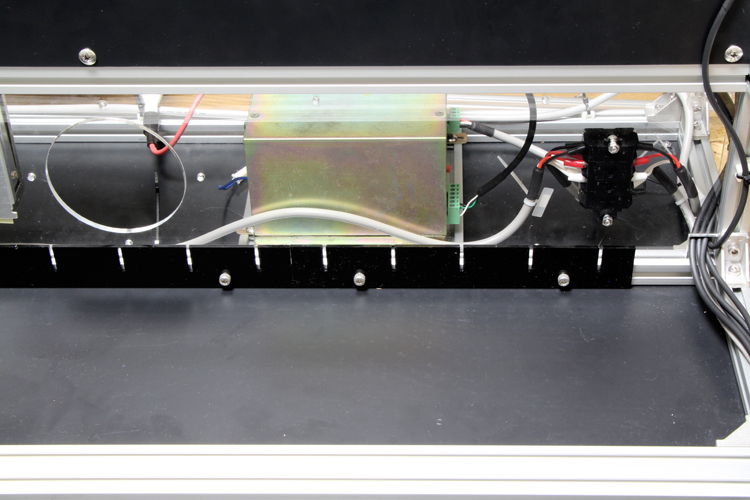

bed shortをbed longに接地させて取り付けます。

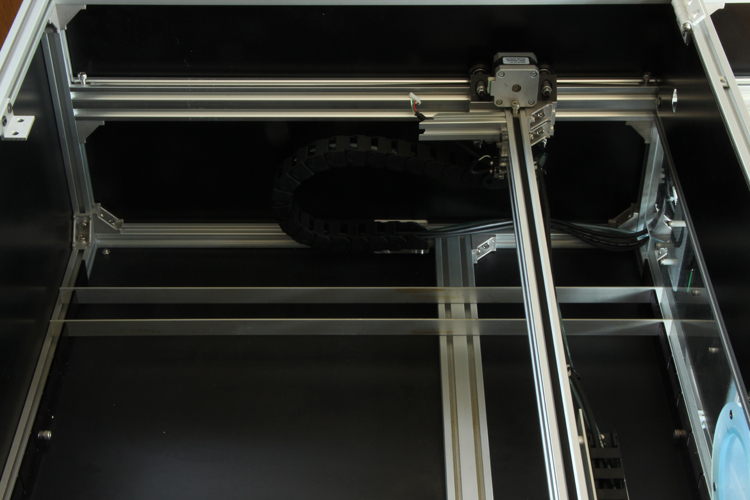

フラットバー数本を溝に挿入しながら、位置を調整して反対側も固定します。

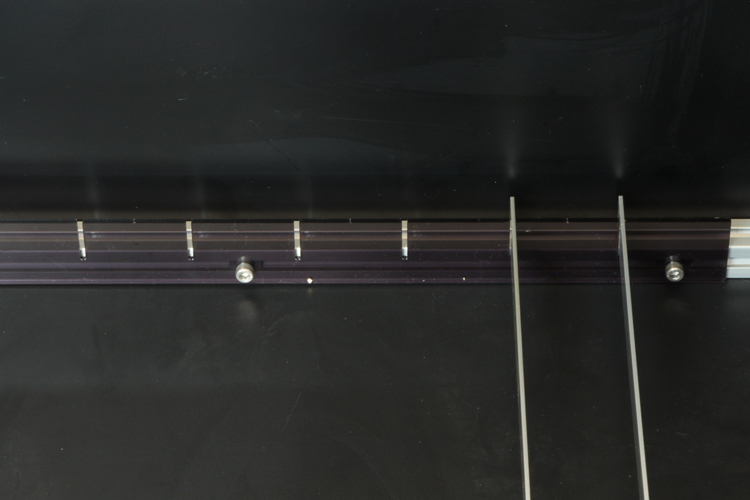

フラットバーが斜めにならないようにbed longを取り付けます。

bed shortを固定します。

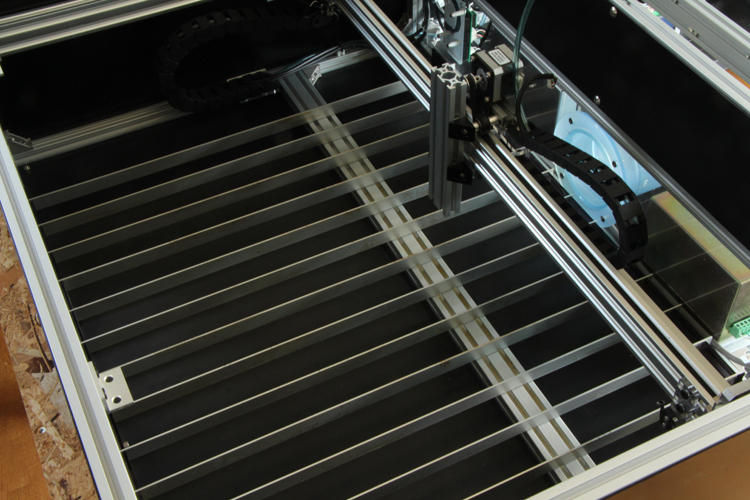

すべてのフラットバーを溝に挿入します。
