PCBケースの組み立て

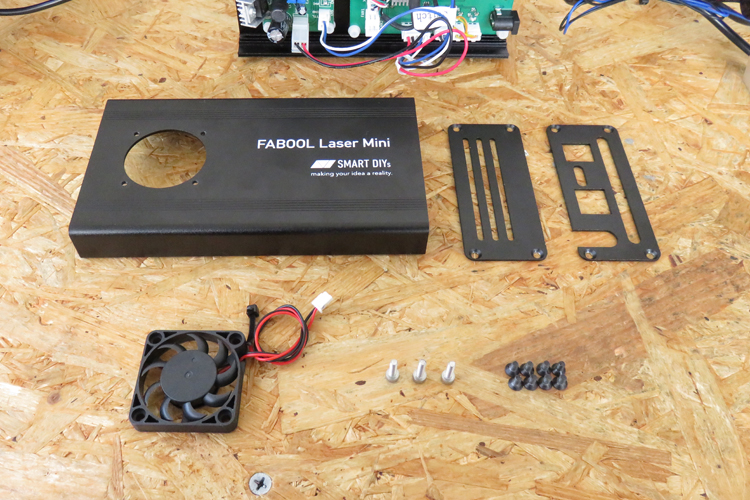

部品リスト

PCBケースDCファン
部品名 パーツID 数量
PCBケース D-1 1
DCファン A-5 1
PCBケース専用ねじ or M3×6 六角穴付き皿ボルト※1 D-1 or C-1 8
M3×10 六角穴付きボルト C-1 3

※1. 2016年9月末以降の出荷分から、PCBケース専用ねじではなく、M3×6六角穴付き皿ボルトに変更しました

※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください





※本工程は、1.6Wモデルと3.5Wモデルで手順が異なります。以下にてそれぞれ説明していますので、該当箇所をご参照ください。



PCBケースの組み立て(1.6Wの場合)

DCファンを取り付ける

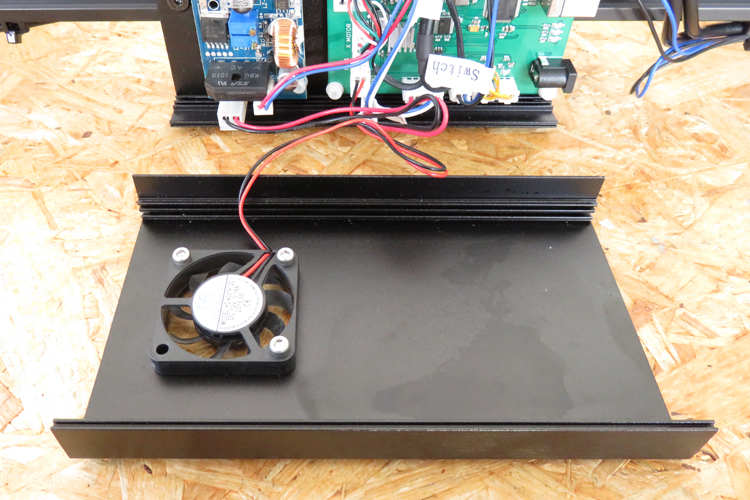

PCBケースにDCファンをM3×10 六角穴付きボルトを使って取り付けます。

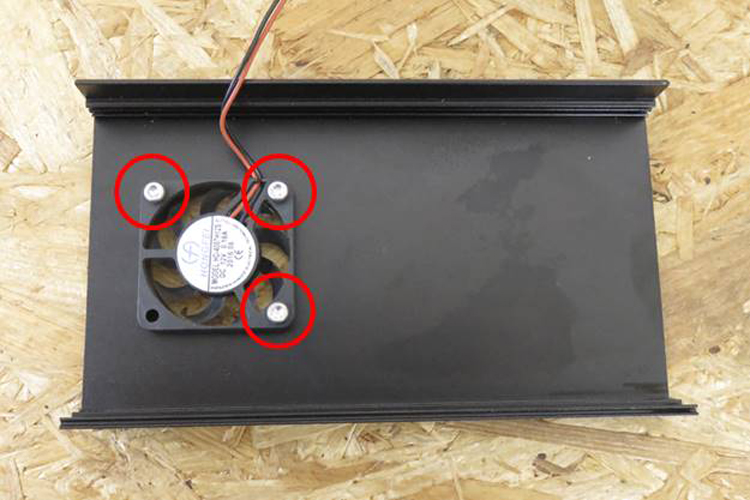

※写真赤丸の3個所のみを使って固定します。その他1個所は使用しないでください。(ねじがレーザー基板のヒートシンクと干渉するのを避けるため)
DCファンの向きに注意してください。

3点ボルト締め

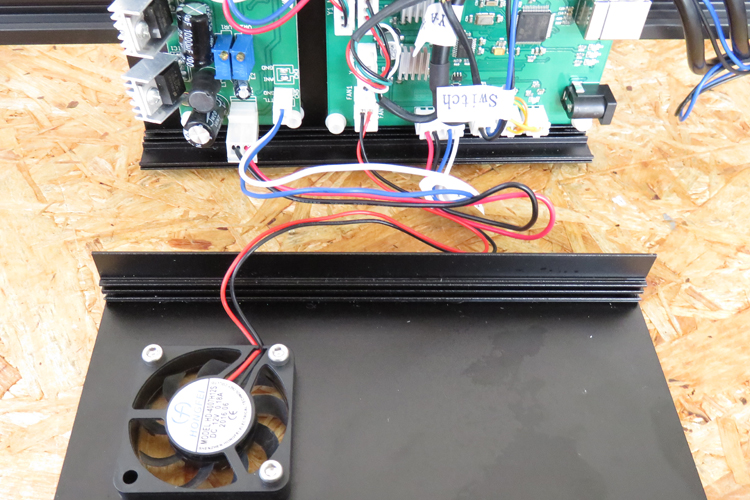

DCファンをコントロール基板(”FAN 1″と書かれたコネクター)に接続します。

ケーブル接続

写真を参考にDCファンのケーブルとPCBケーブルを結束バンドで留めます。

留める様子

サイドカバーを取り付ける

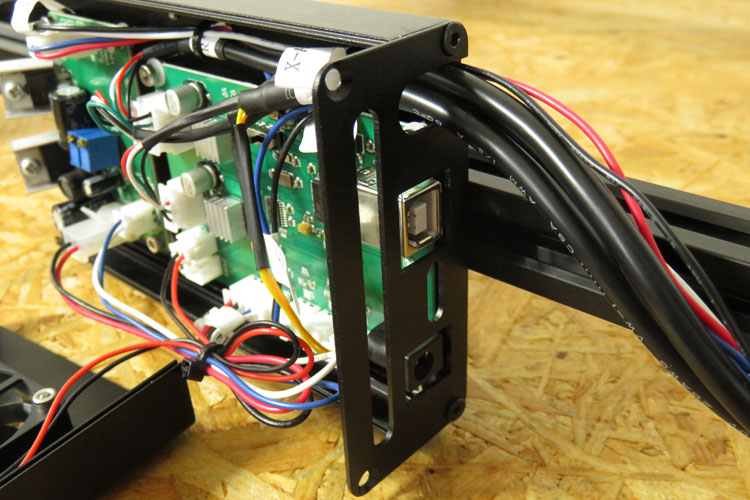

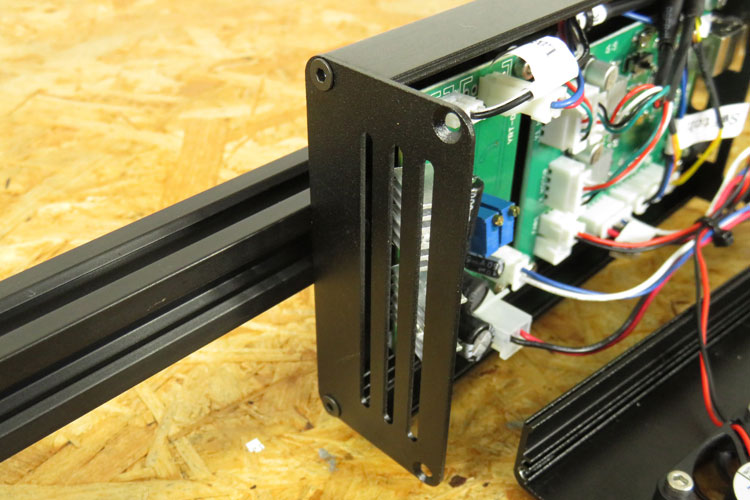

PCBケースのサイドカバーを取り付けます。PCBケース専用ねじ(M3×6 六角穴付き皿ボルト)を使用します。完全に締めてしまうと反対側の取付が出来ない場合がありますので、少し緩めておいてください。方向に注意して取り付けてください。

PCBケース左側
PCBケース右側

フロントカバーを取り付ける

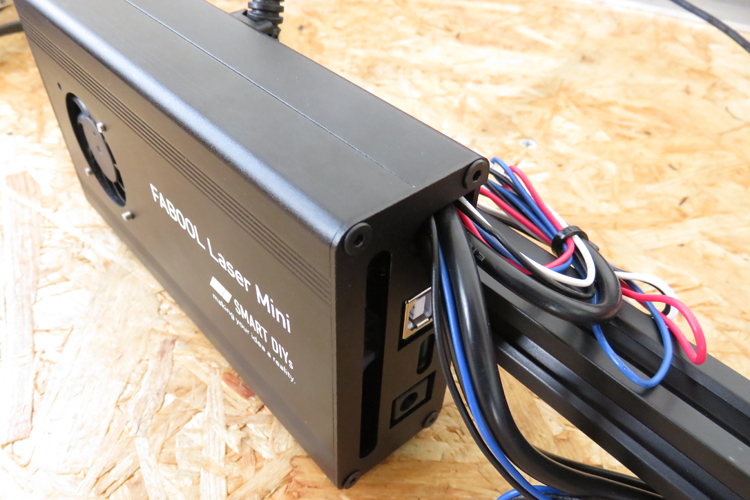

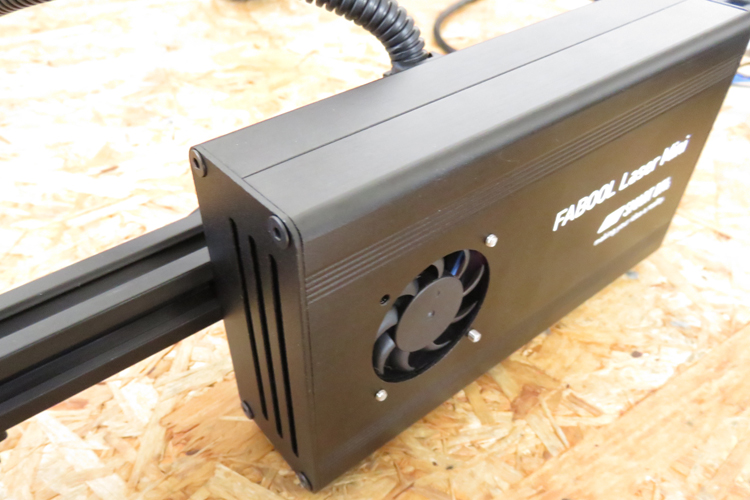

PCBケース専用ねじ(M3×6 六角穴付き皿ボルト)を使用して、DCファンのついているフロントカバーを取り付けます。

ケース取り付け後左面
ケース取り付け後右面

「レーザーユニットの取り付け」へ

PCBケースの組み立て(3.5Wの場合)

DCファンを取り付ける

PCBケースにDCファンをM3×10 六角穴付きボルトを使って取り付けます。
写真赤丸の3個所を使って固定します。その他1個所は使用しません。
DCファンを向きに注意してください。

ファンの方向

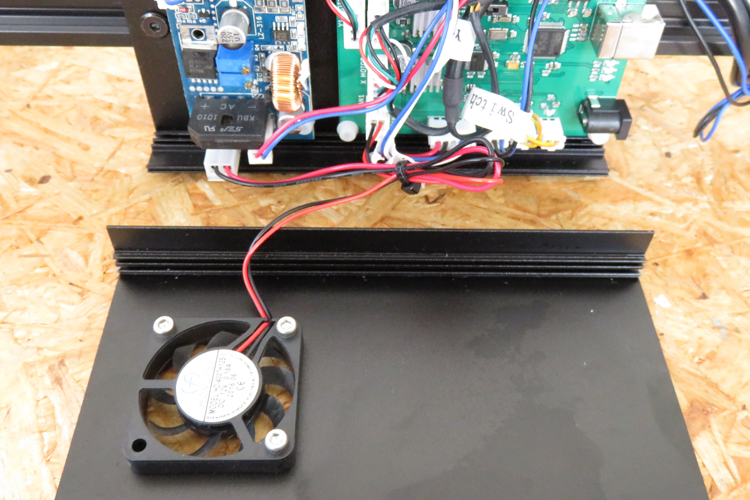

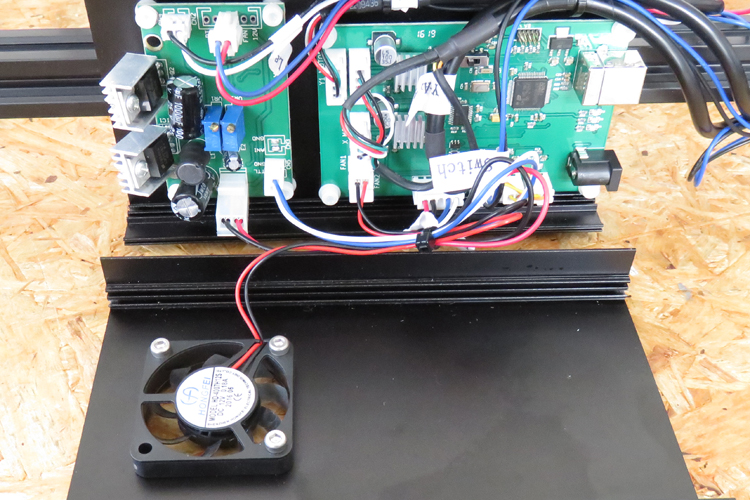

DCファンをコントロール基板(”FAN 1″と書かれたコネクター)に接続します。

FAN 1コネクター

写真を参考にDCファンのケーブルとPCBケーブルを結束バンドで留めます。

留りまとめ

サイドカバーを取り付ける

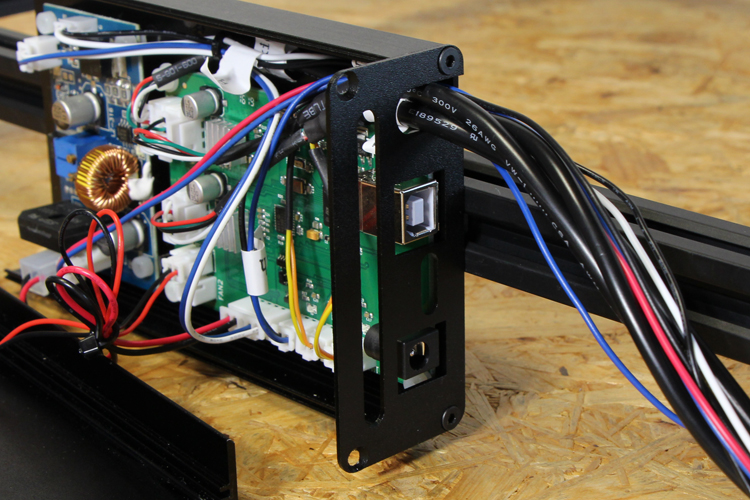

PCBケースのサイドカバーを取り付けます。PCBケース専用ねじ(M3×6 六角穴付き皿ボルト)を使用します。完全に締めてしまうと反対側の取付が出来ない場合がありますので、少し緩めておいてください。方向に注意して取り付けてください。

サイドカバー左面
サイドカバー右面

フロントカバーを取り付ける

PCBケース専用ねじ(M3×6 六角穴付き皿ボルト)を使用して、DCファンのついているフロントカバーを取り付けます。

フロントカバー左側
フロントカバー右側

「レーザーヘッドの取り付け」へ
