レーザーユニットの取り付け

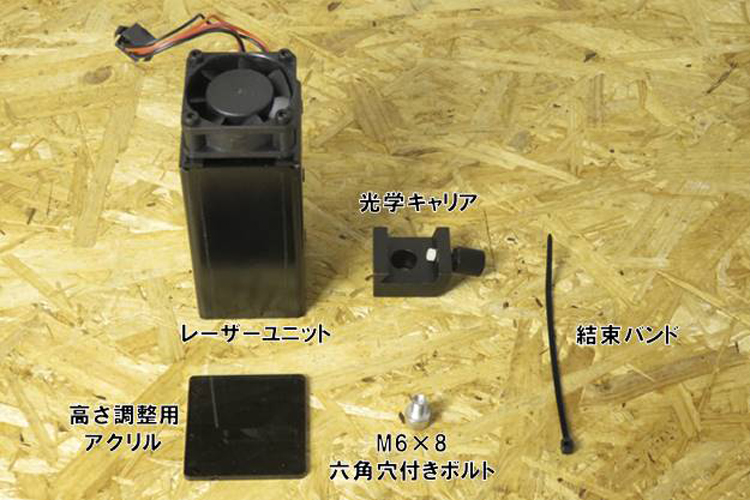

部品リスト

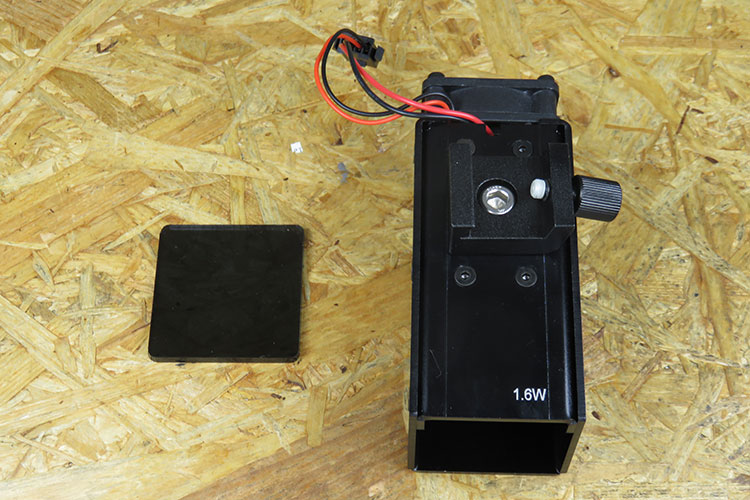

レーザーユニット・アクリル・光学キャリア
部品名 パーツID 数量
レーザーユニット D-4 1
光学キャリア D-3 1
高さ調整用アクリル A-5 1
M6×8 六角穴付きボルト C-1 1
結束バンド C-1 1

※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください



光学キャリアを取り付ける

平らな場所で取り付けをしてください。

ボルト締め前

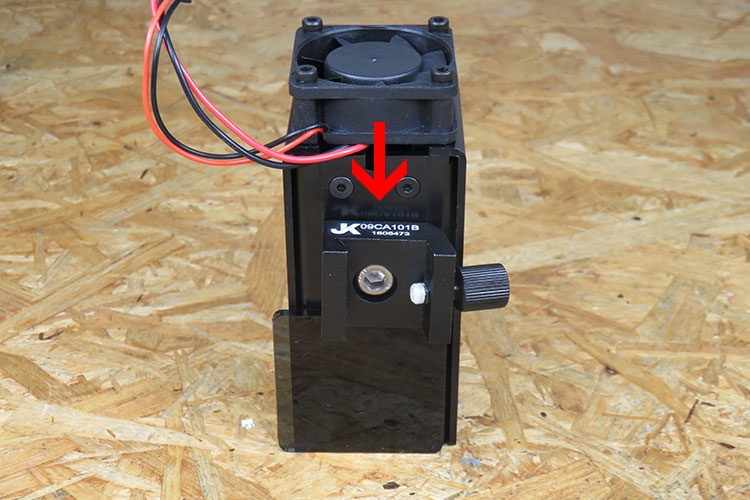

光学キャリアをレーザーユニット中央のネジ穴に仮止めしておきます。光学キャリアが傾かないように矢印方向に押さえつけながらM6×8 六角穴付きボルトを締めて固定してください。

ボルト締め工程

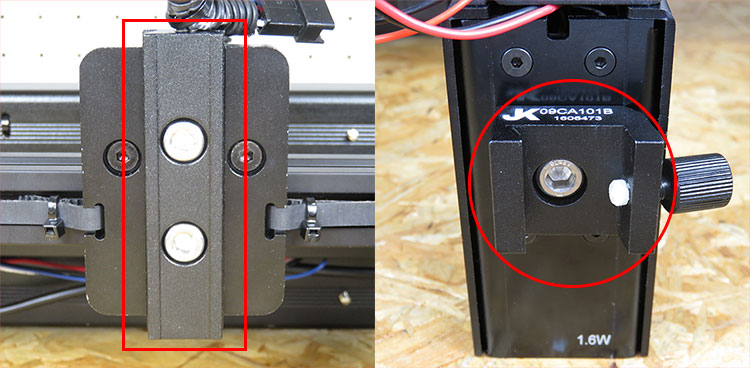

光学ステージ(本体mini v plate_C上設置)と光学キャリア(レーザーユニット上設置)で固定していきます。

ステージ・キャリア正面

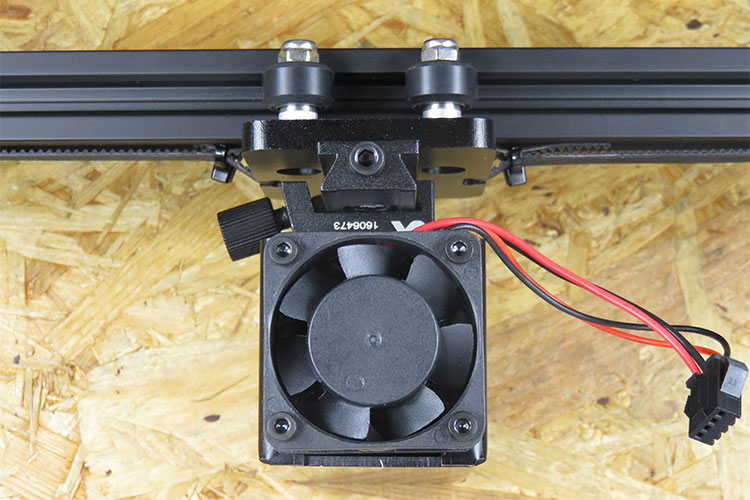

レーザーユニット上方

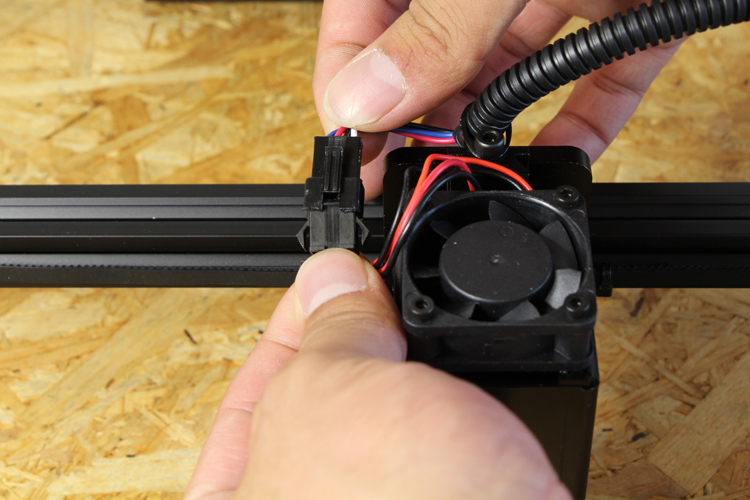

Laserケーブルとレーザーユニットを接続します。

接続中

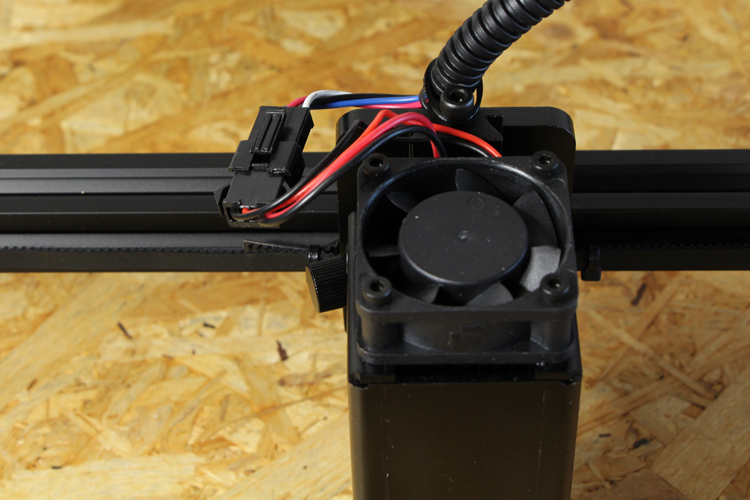

接続完了

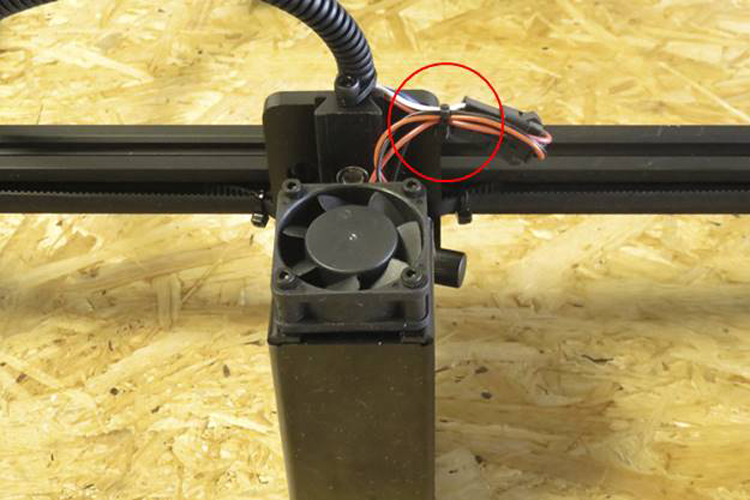

写真をを参考にLaserケーブルを結束バンドでまとめます。

ケーブルまとめ

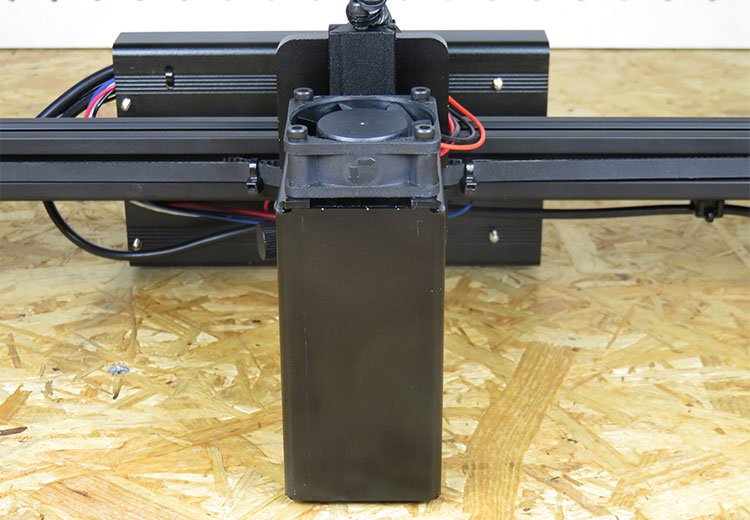

取り付け完了です。

取り付け完了

「調整」へ
