基板取り付け 2017年7月28日以降出荷

部品リスト

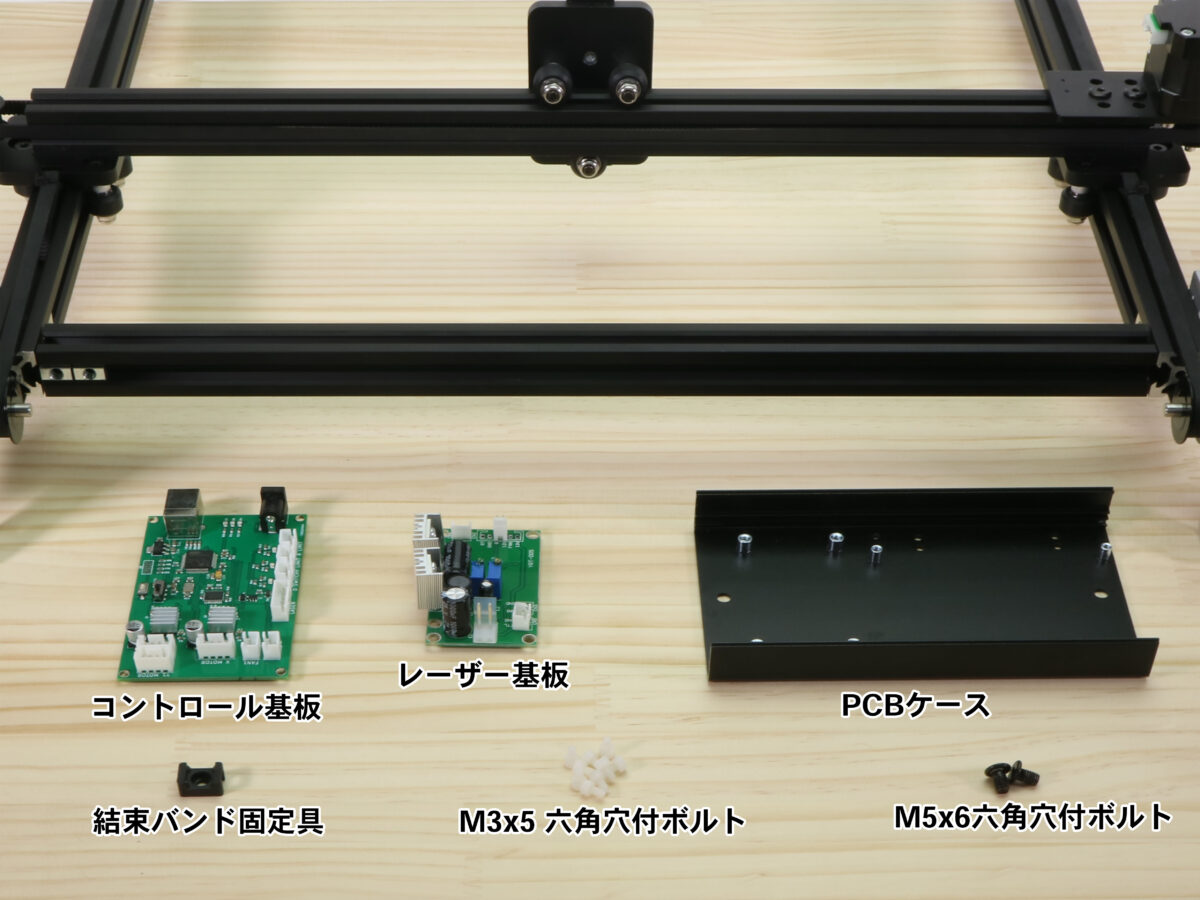

基板
部品名 パーツID 数量
PCBケース D-1 1
レーザー基板 (1.6W/3.5W) A-1 1
コントロール基板 A-1 1
M5×6 低頭ボルト C-1 2
M3×5 六角穴付きボルト C-1 9
結束バンド固定具 C-1 1

※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください



※3.5Wレーザーの場合の取り付け手順はページ下部にて説明しています。

基板取り付け(1.6Wの場合)

※3.5Wレーザーの場合の取り付け手順はレーザー基板(3.5w)の場合で説明しています。

レーザー基板(1.6W)を取り付ける

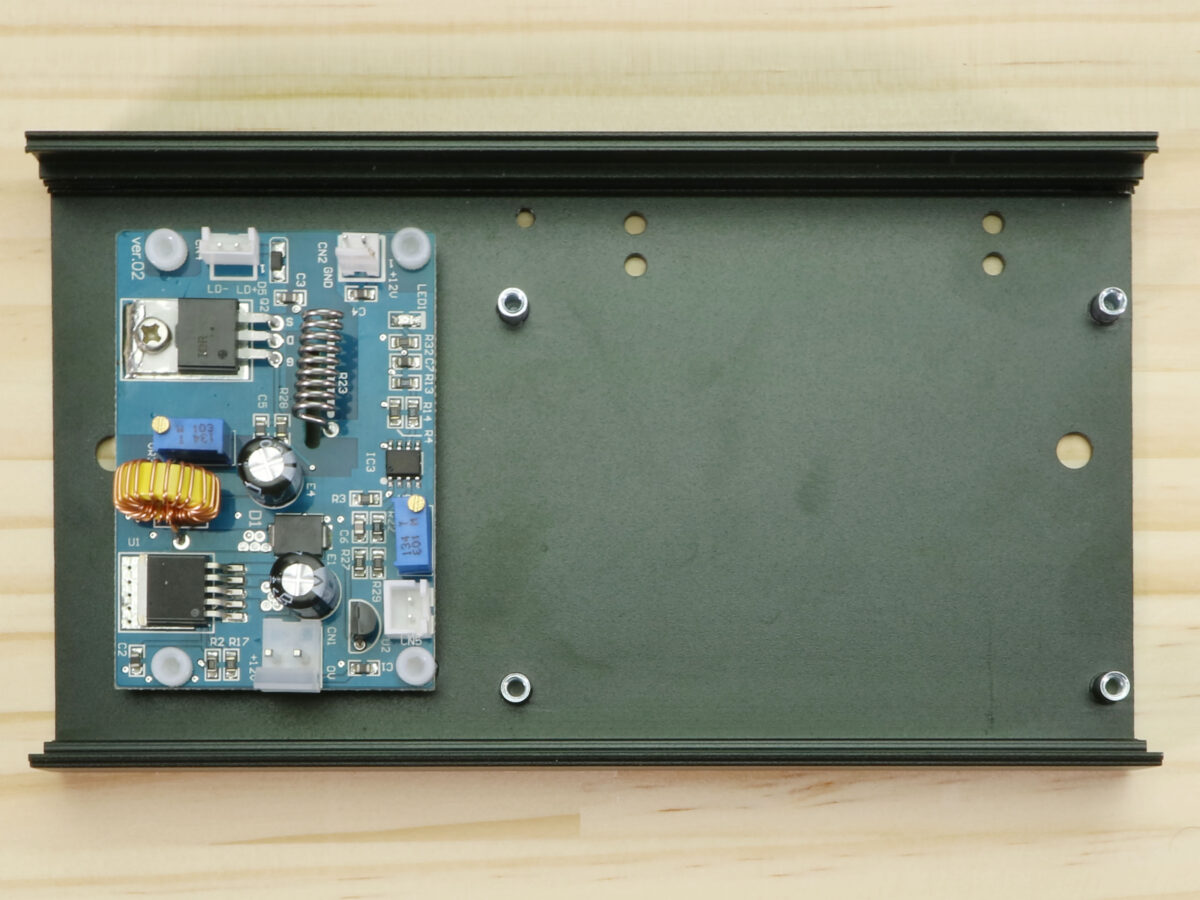

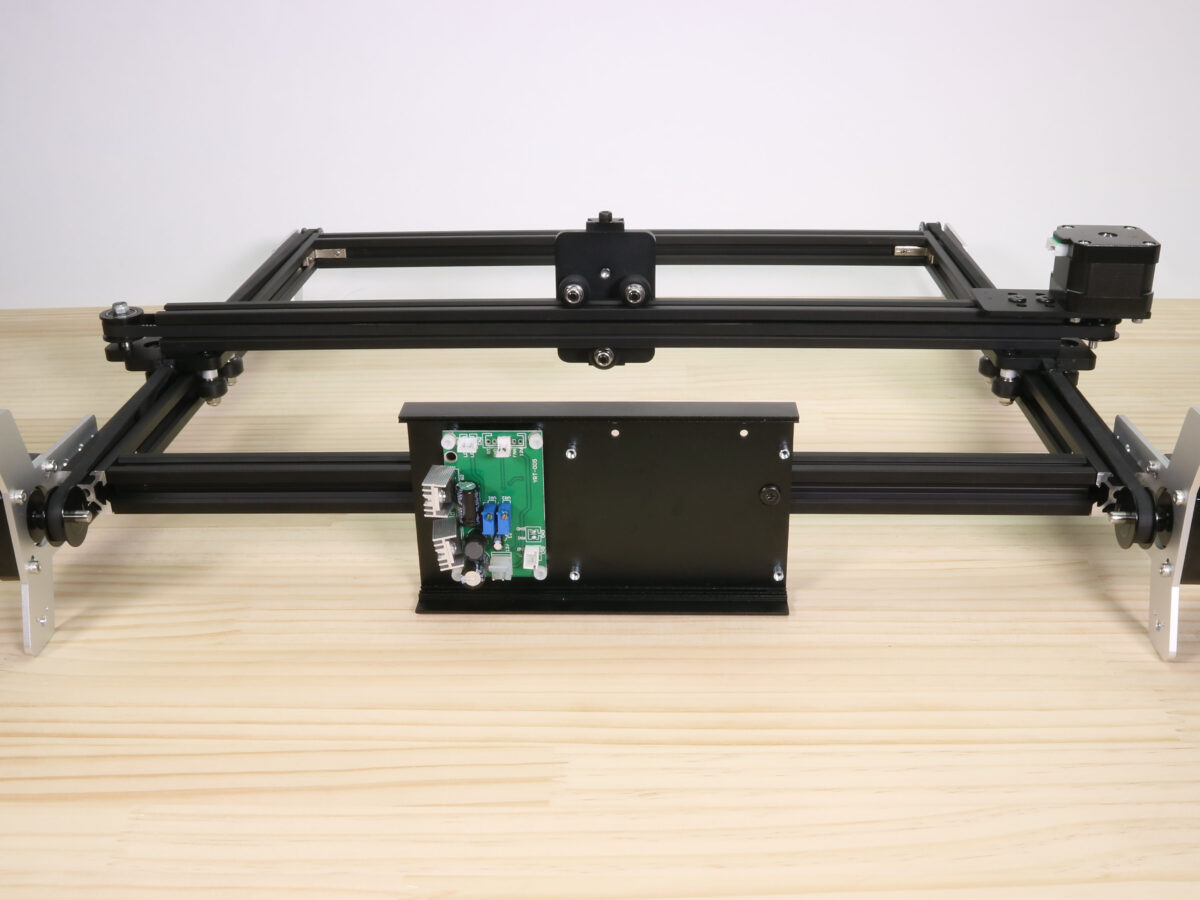

レーザー基板の取り付け位置・取付方向は下記写真を参考にしてください。

レーザー基板

PCBケースを本体に取り付ける

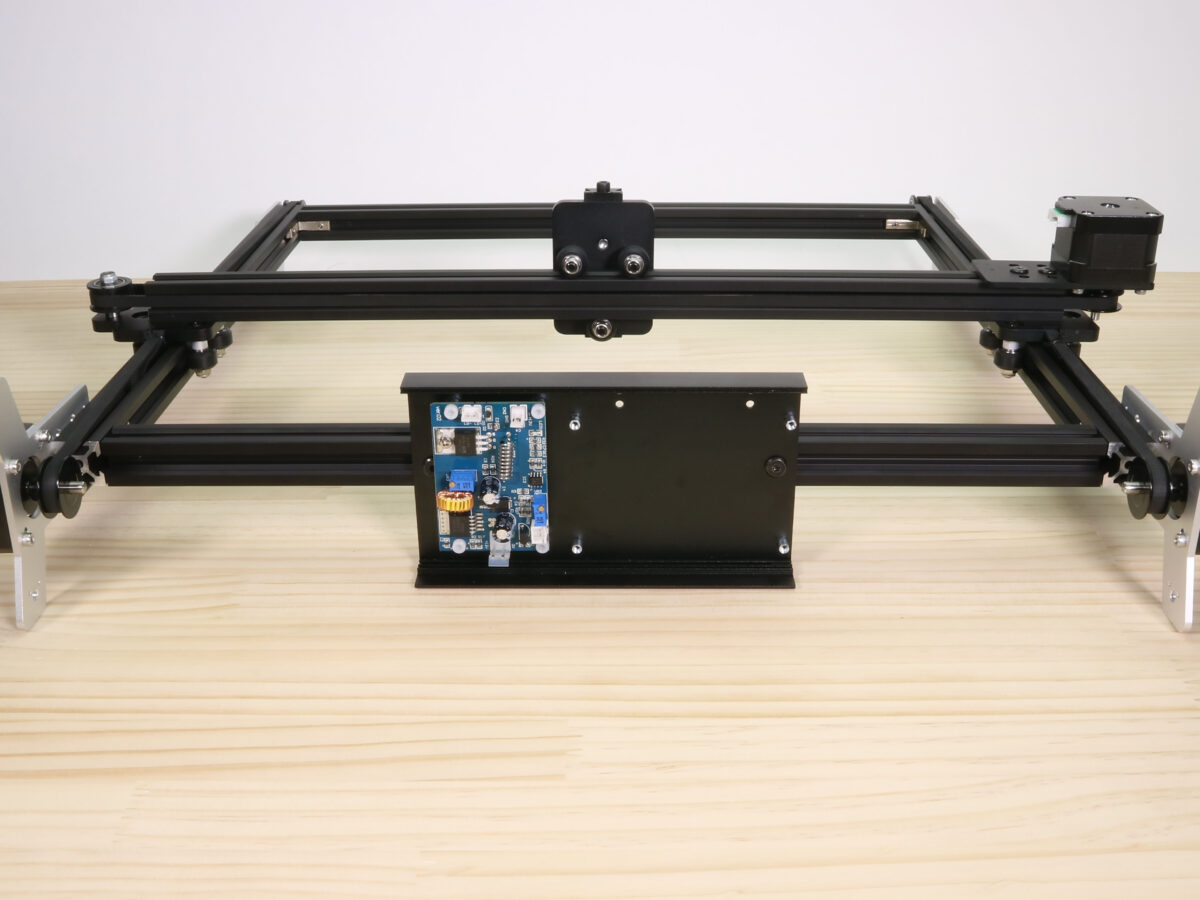

PCBケースを本体後ろのV-slot 410mmに固定します。フレーム組み立て時に入れておいたM5 Tナット2個とM5×6 低頭ボルト2個所で固定します。取り付け位置は真ん中を目安にしてください。

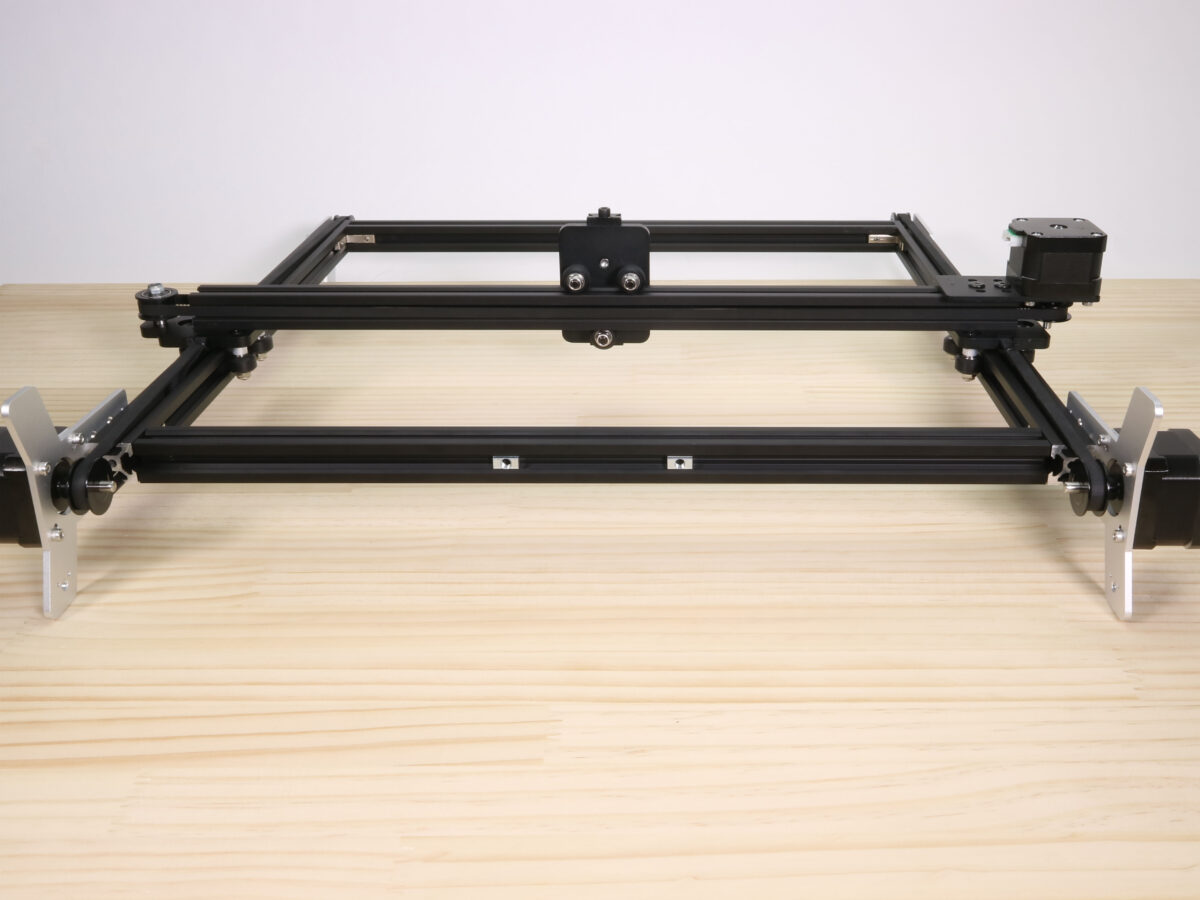

本体裏面
PCBケース取り付け

コントロール基板を取り付ける

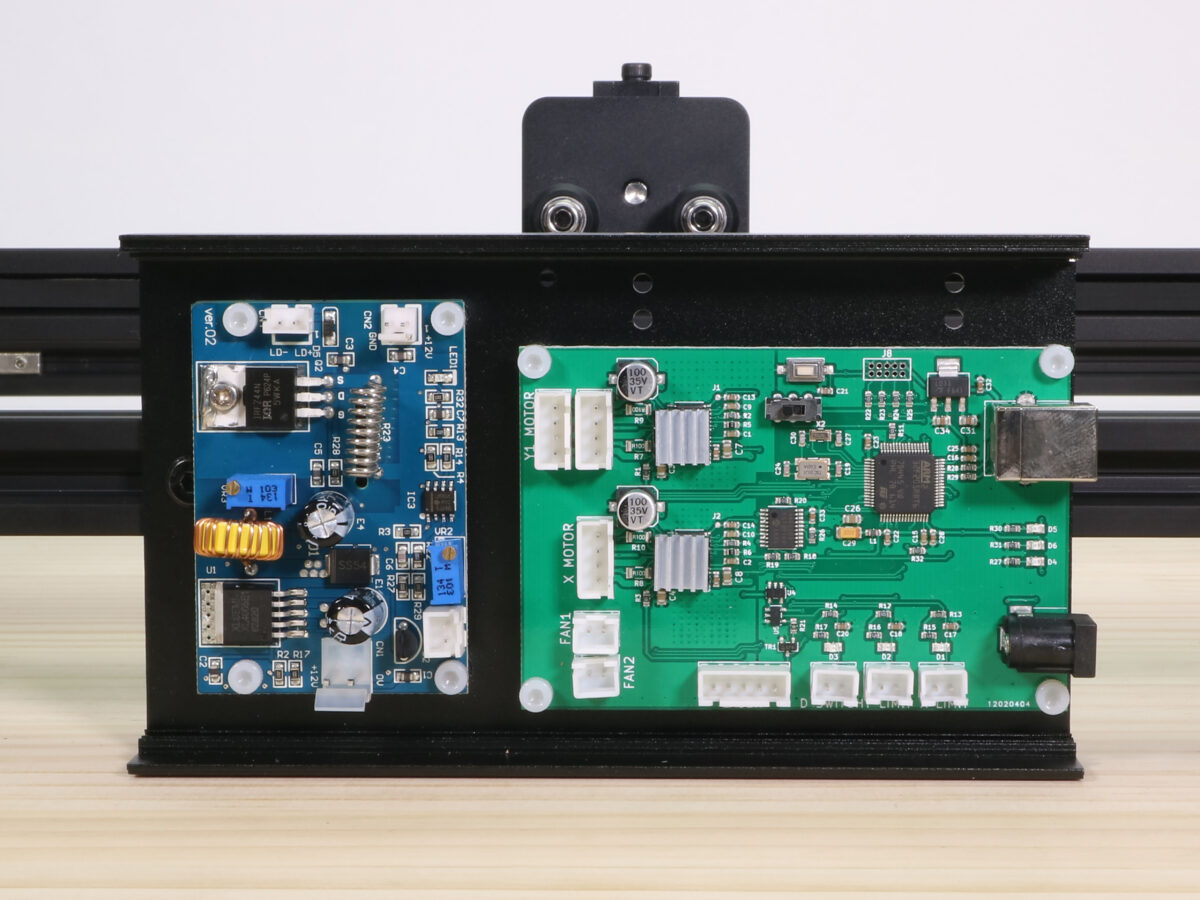

以下の写真の位置、方向でコントロール基板を取り付けます。

コントロール基板位置向き

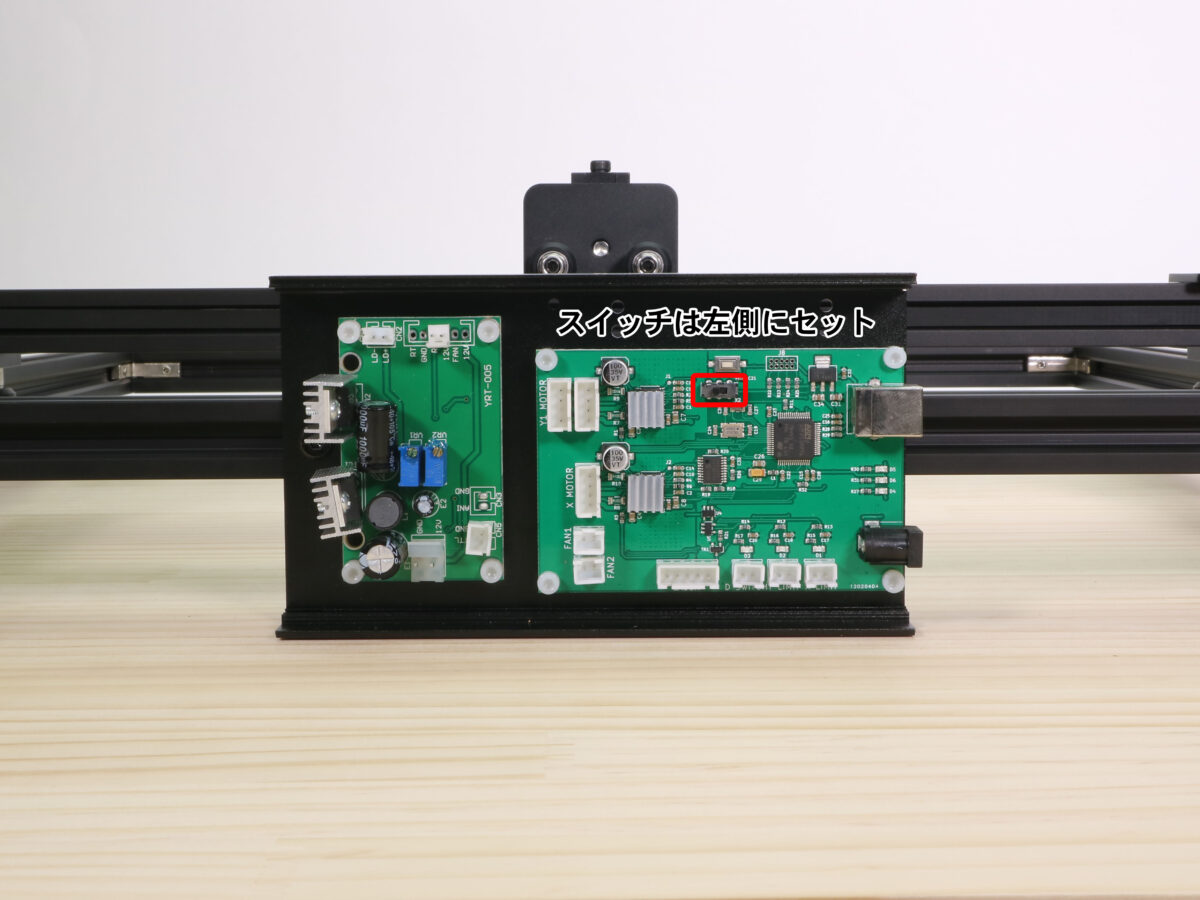

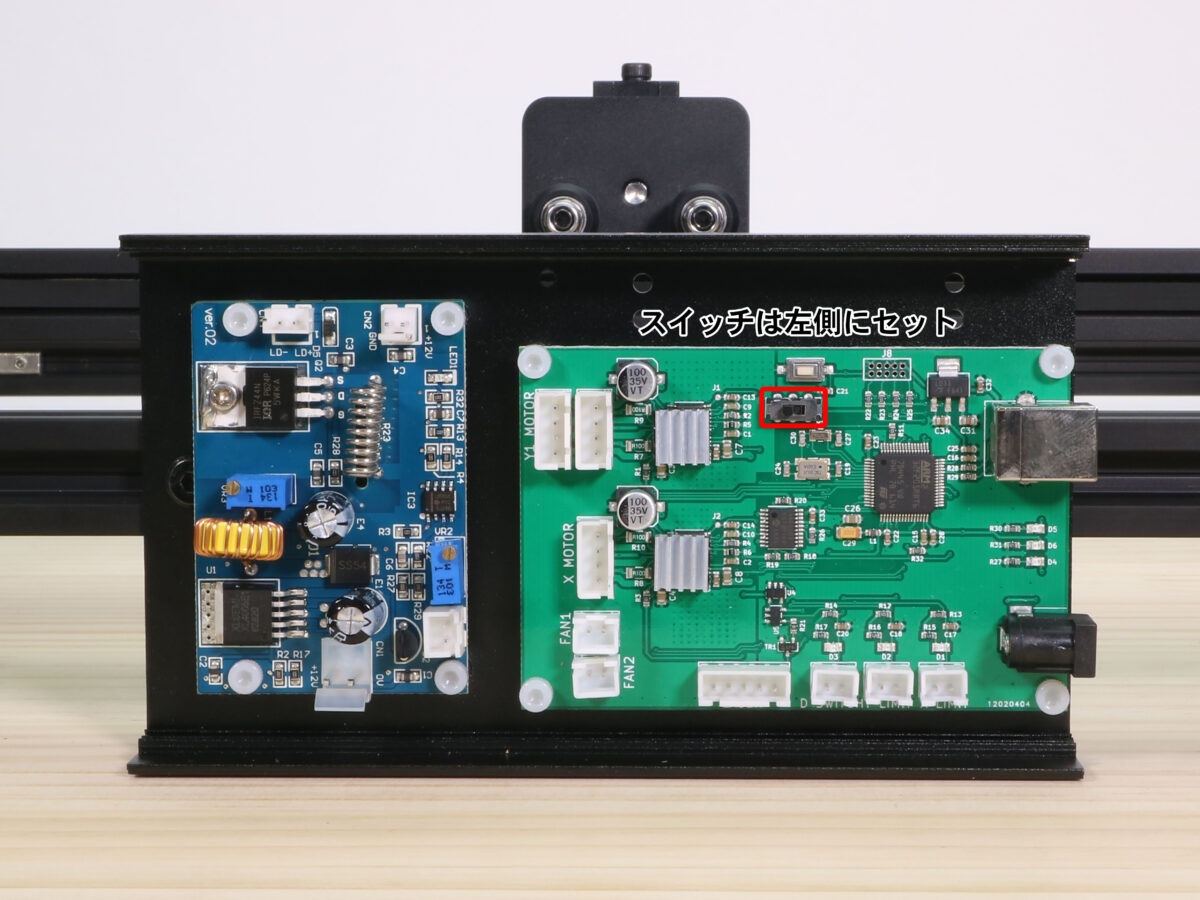

基板のスイッチが左側にあることを確認してください。

コントロール基板スイッチ

ヒートシンクの傾き調整

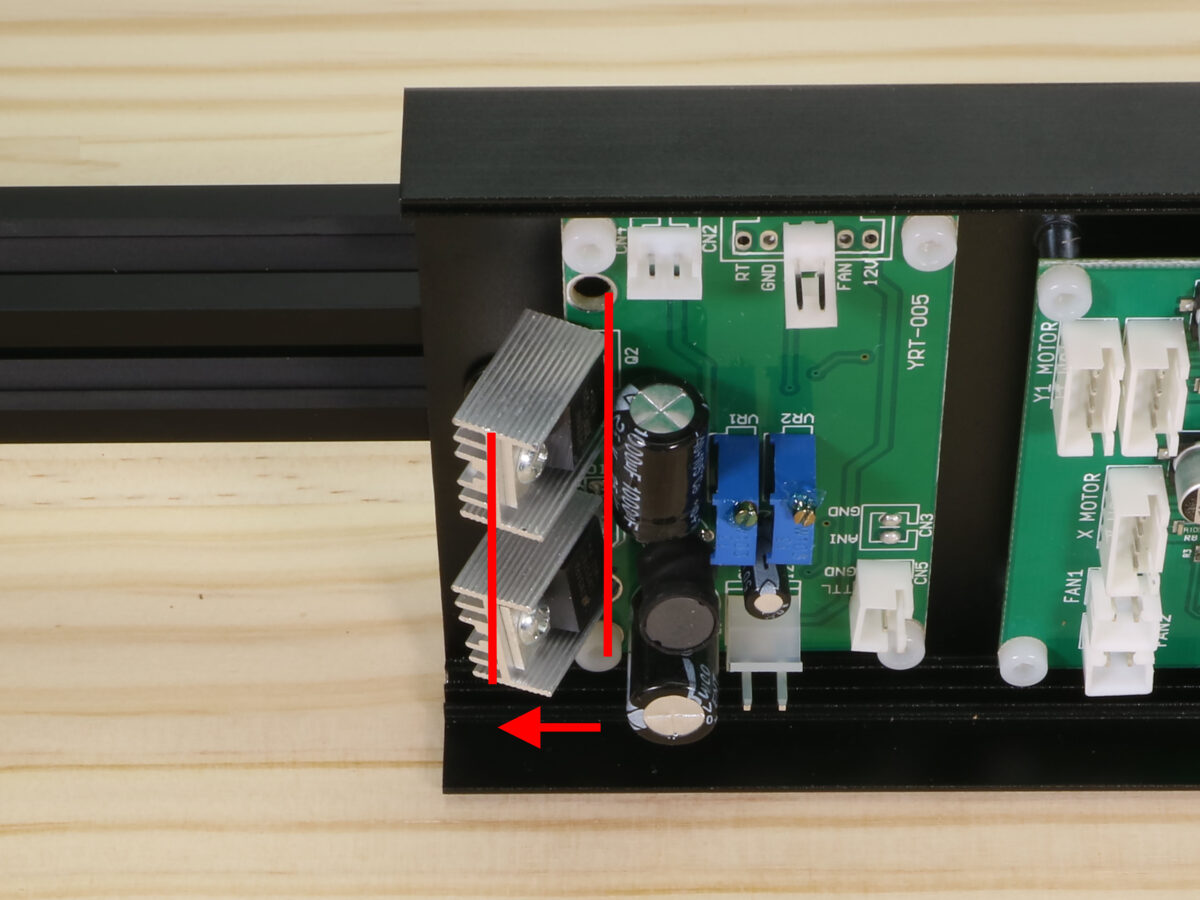

DCファンを取り付けるため、レーザー基板のヒートシンク2個を、写真を参考に5mm程度傾けます。傾けすぎるとPCBケースの側面カバーに当たってしまいます。側面カバーに当たらないようにしてください。

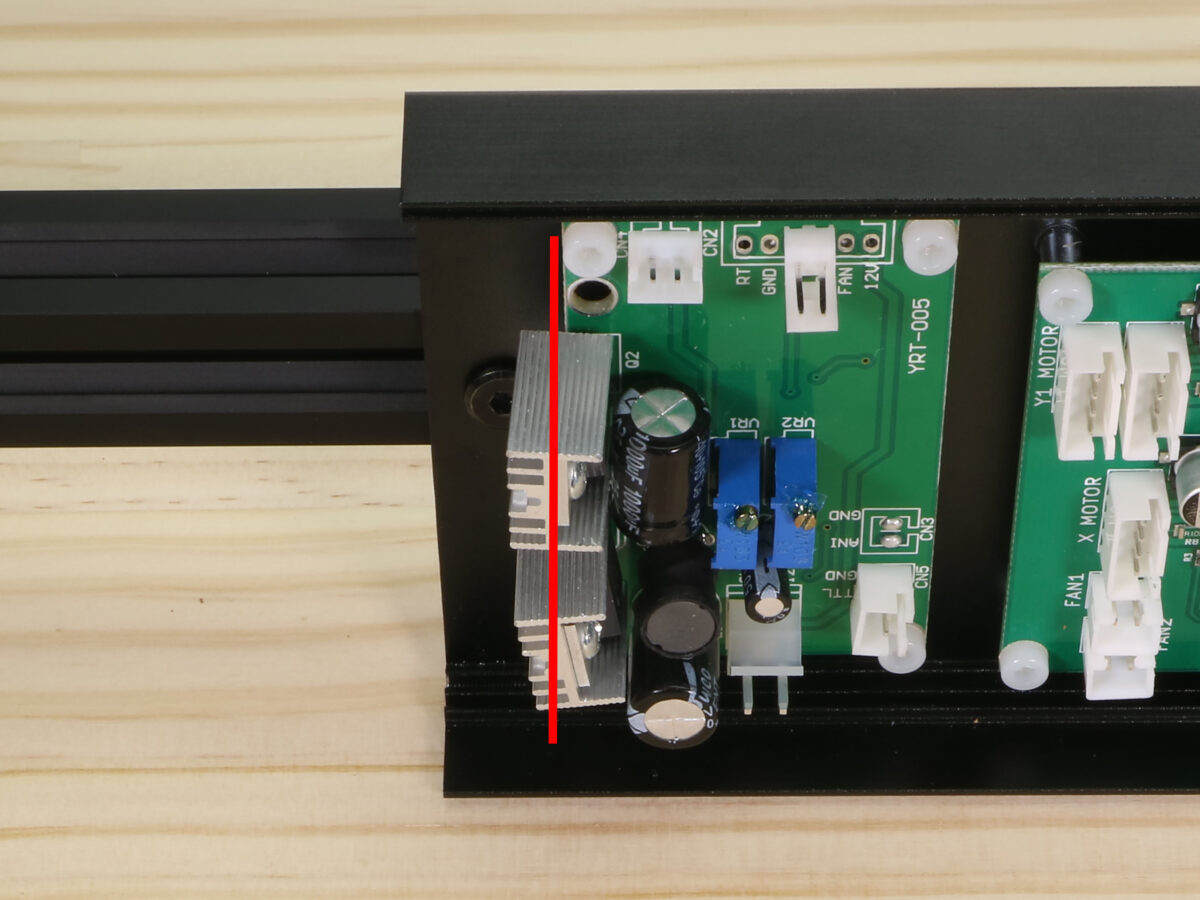

基板とヒートシンクが水平の状態から約5mmです。

傾き調整前
傾き調整後

結束バンド固定具を取り付ける

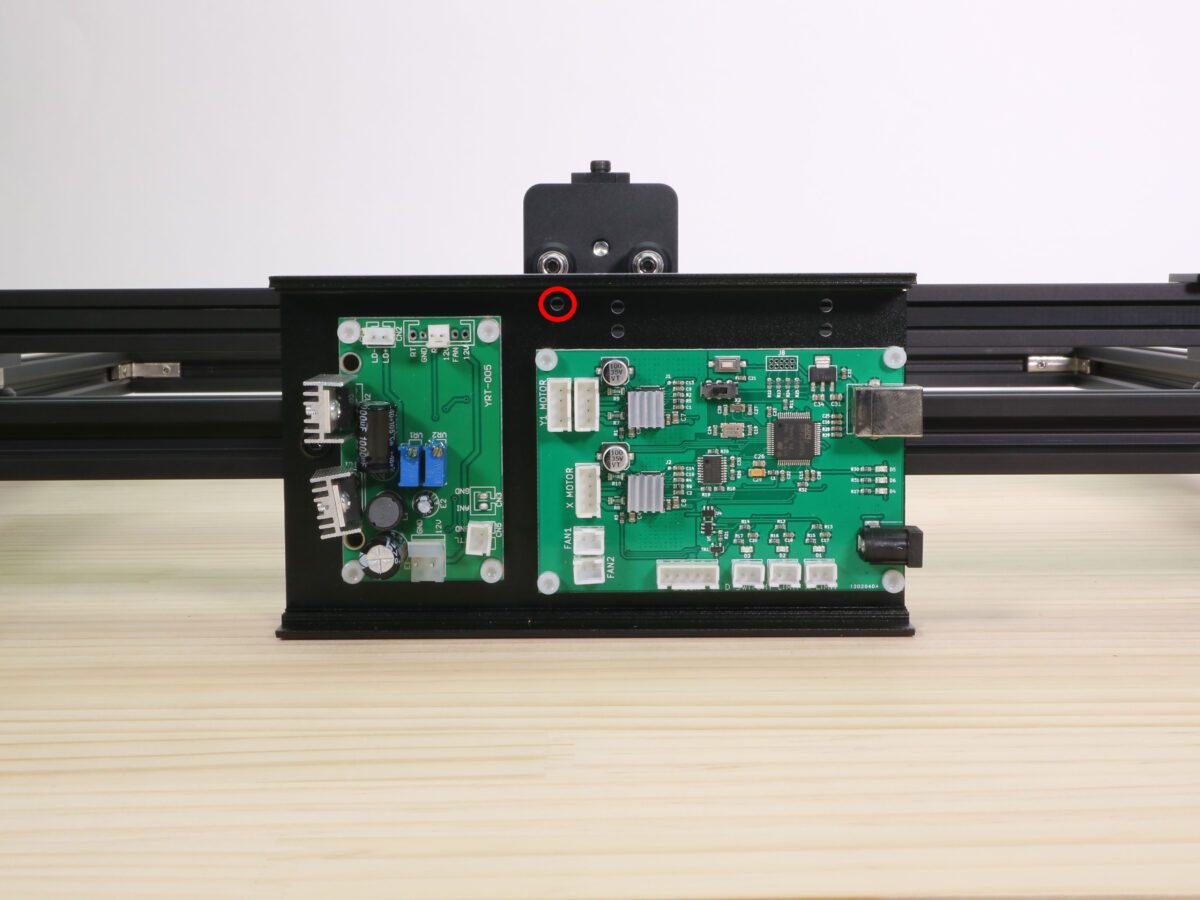

赤丸の背面に結束バンド固定具をM3×5 六角穴付ボルトで取り付けます。結束バンド固定具の向きは下記写真を参考にしてください。

結束バンド取り付け穴
結束バンド向き

「配線-1」へ

基板取り付け(3.5Wの場合)

※1.6Wモデルの方はこちらはスキップしてください。

レーザー基板(3.5W)を取り付ける

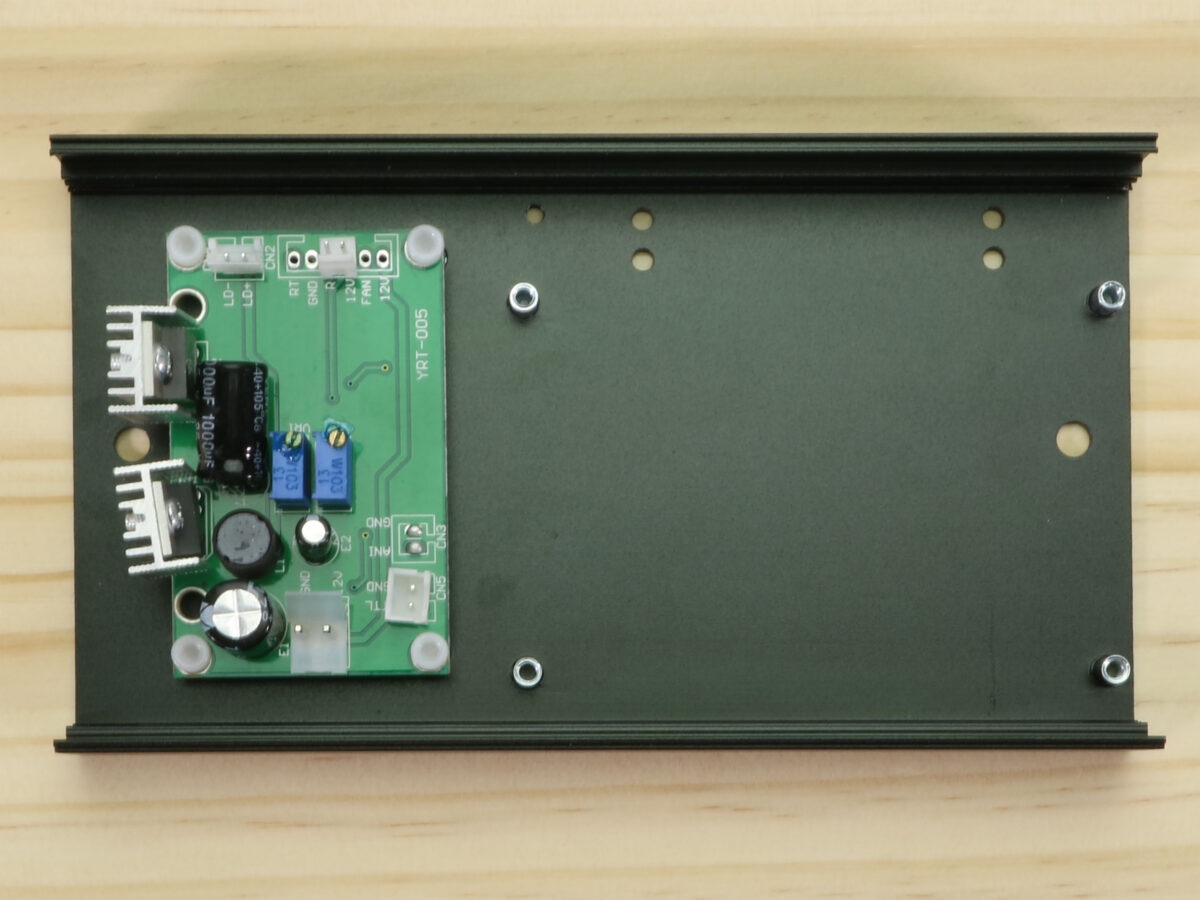

レーザー基板の取り付け位置・取付方向は下記写真を参考にしてください。

PCBケースとレーザー基板

PCBケースを本体に取り付ける

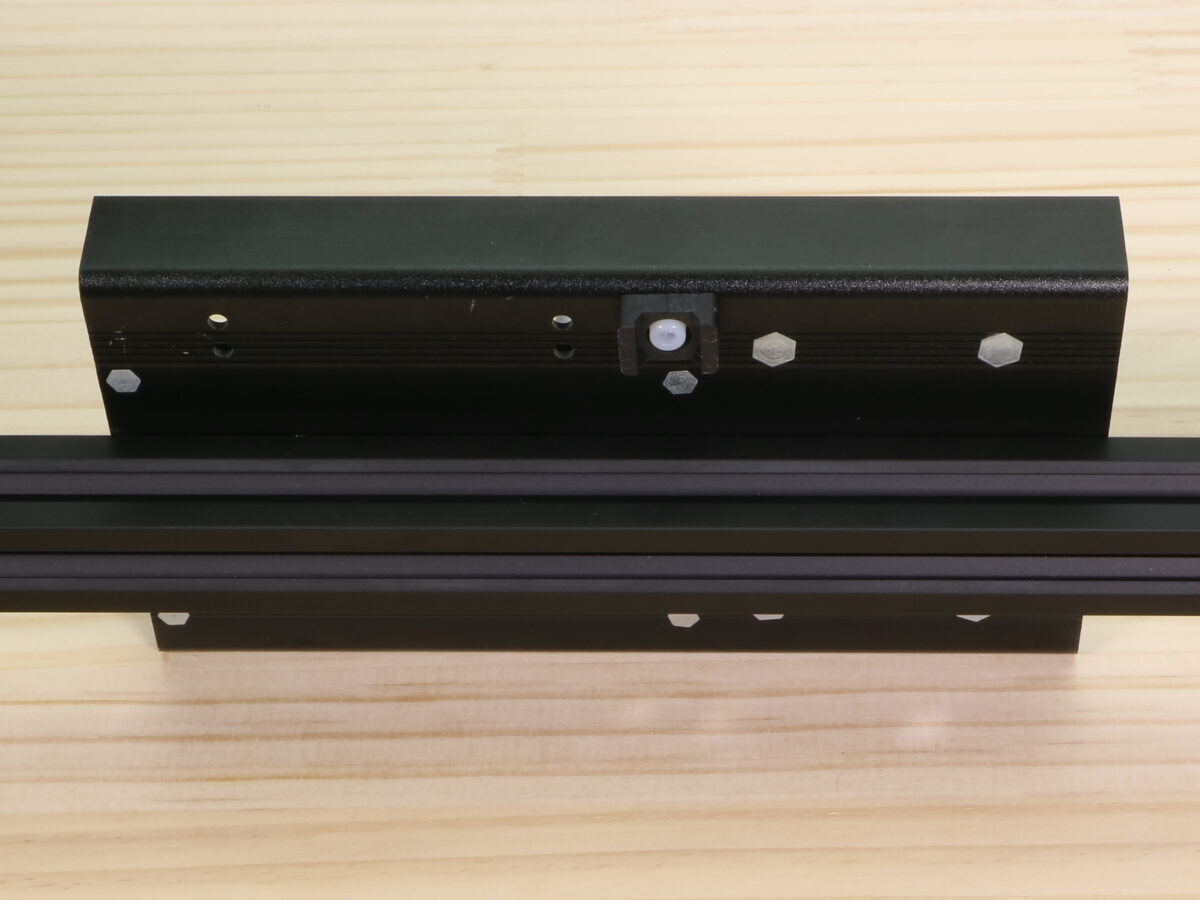

PCBケースを本体後ろのV-slot 410mmに固定します。取り付け位置は真ん中を目安にしてください。M5×6 低頭ボルト2個所で固定します。

本体背面
ケース位置

コントロール基板を取り付ける

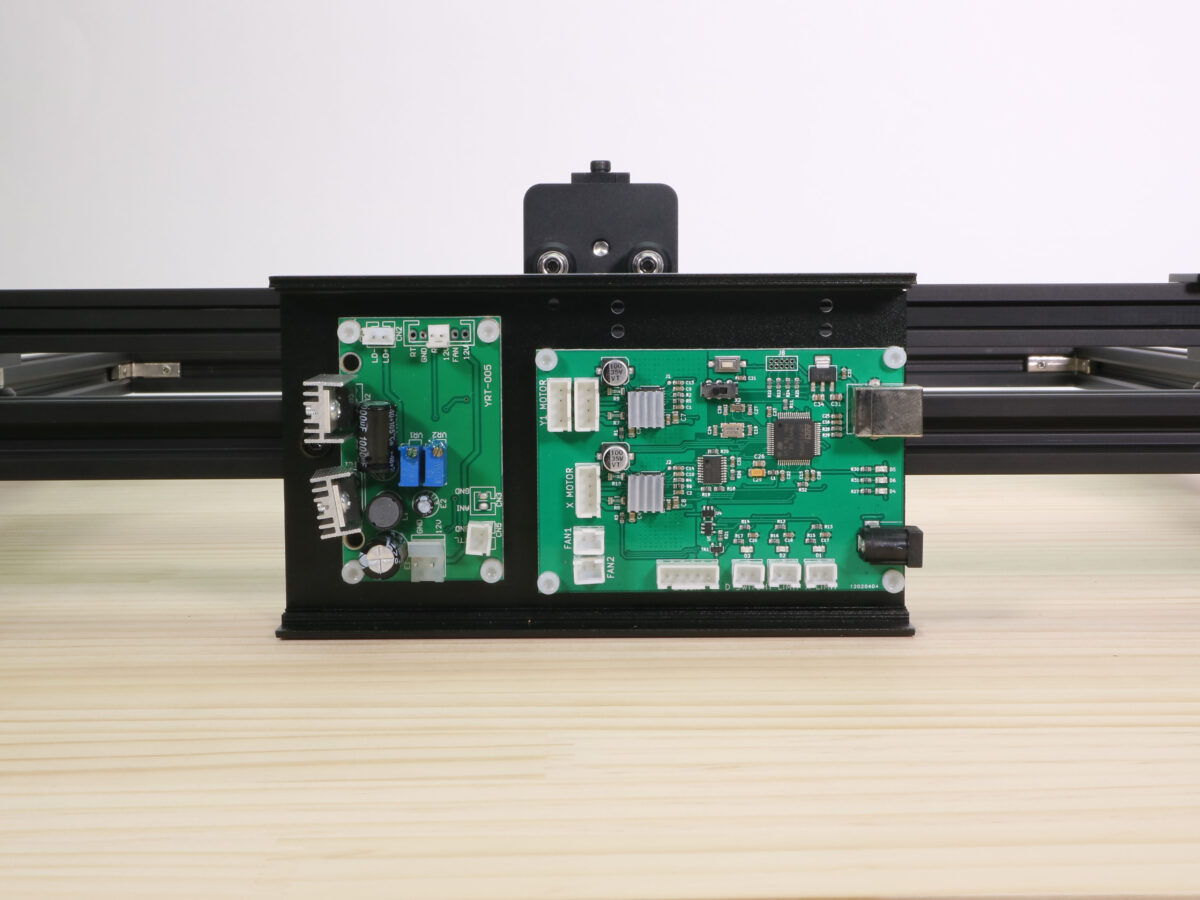

以下の写真の位置、方向でコントロール基板を取り付けます。

基板方向

基板のスイッチが左側にあることを確認してください。

スイッチ左側

結束バンド固定具を取り付ける

赤丸の背面に結束バンド固定具をM3×5六角穴付ボルトで取り付けます。結束バンド固定具の向きは下記写真を参考にしてください。

PCBケース正面
PCBケース背面

2017年7月28日以降出荷の方は「配線-1 2017年7月28日以降出荷」へ
