配線-1 2017年7月28日以降出荷

2017年7月28日以降出荷の製品は3.5Wレーザー基板の形状の変更に伴いコネクタの位置に変更がございました。
2017年7月27日以前出荷の製品とは形状が異なりますので、ご注意ください。

部品リスト

配線と結束バンド
部品名 パーツID 数量
PCBケーブル B-1 1
Laserケーブル B-1 1
Y-Axis-Rケーブル B-1 1
X-Axisケーブル B-1 1
Y-Axis-Lケーブル B-1 1
Foot Switchケーブル B-1 1
結束バンド C-1 2

※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください





※本工程は1.6Wモデルと3.5Wモデルで手順が異なります。以下にてそれぞれ説明しておりますので、該当箇所をご参照ください。



レーザー基板の配線(1.6Wの場合)

※3.5Wの場合は本ページ下部をご参照ください。

配線

以下の写真を参考に計6種類のケーブルの配線を行います。

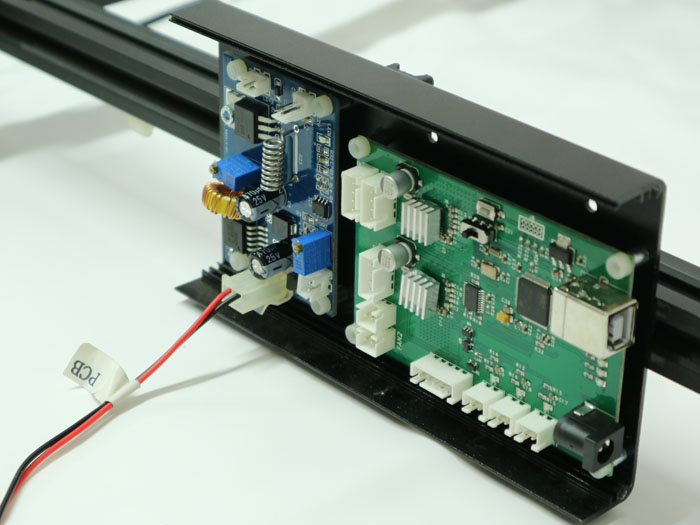

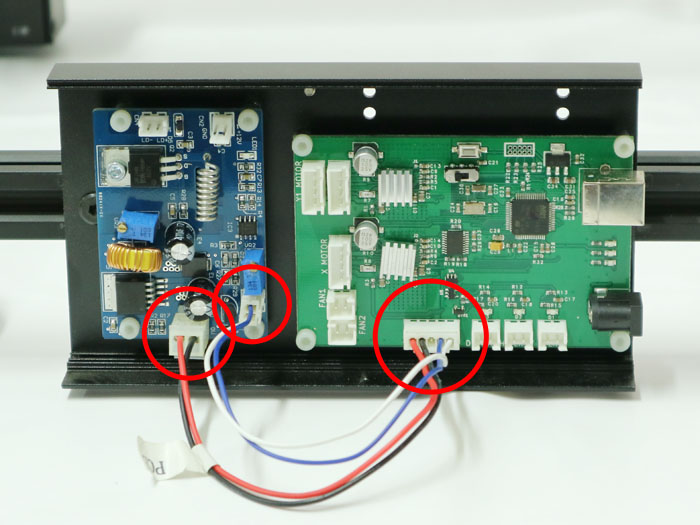

<PCBケーブル>

赤丸3ヵ所

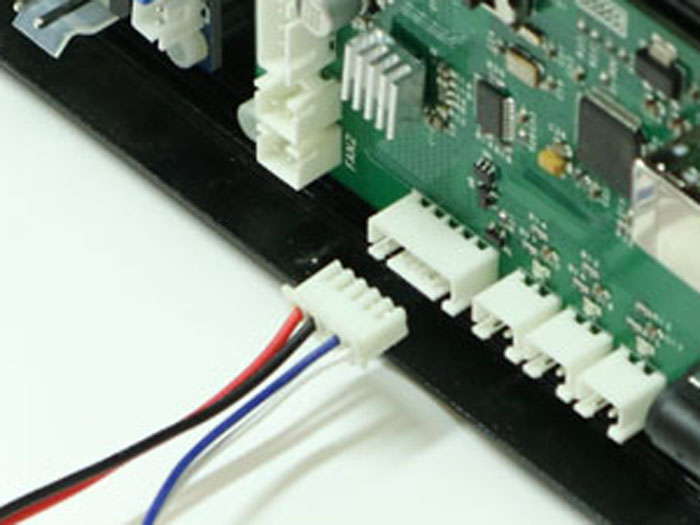

差し込むところ
ケーブルの向き

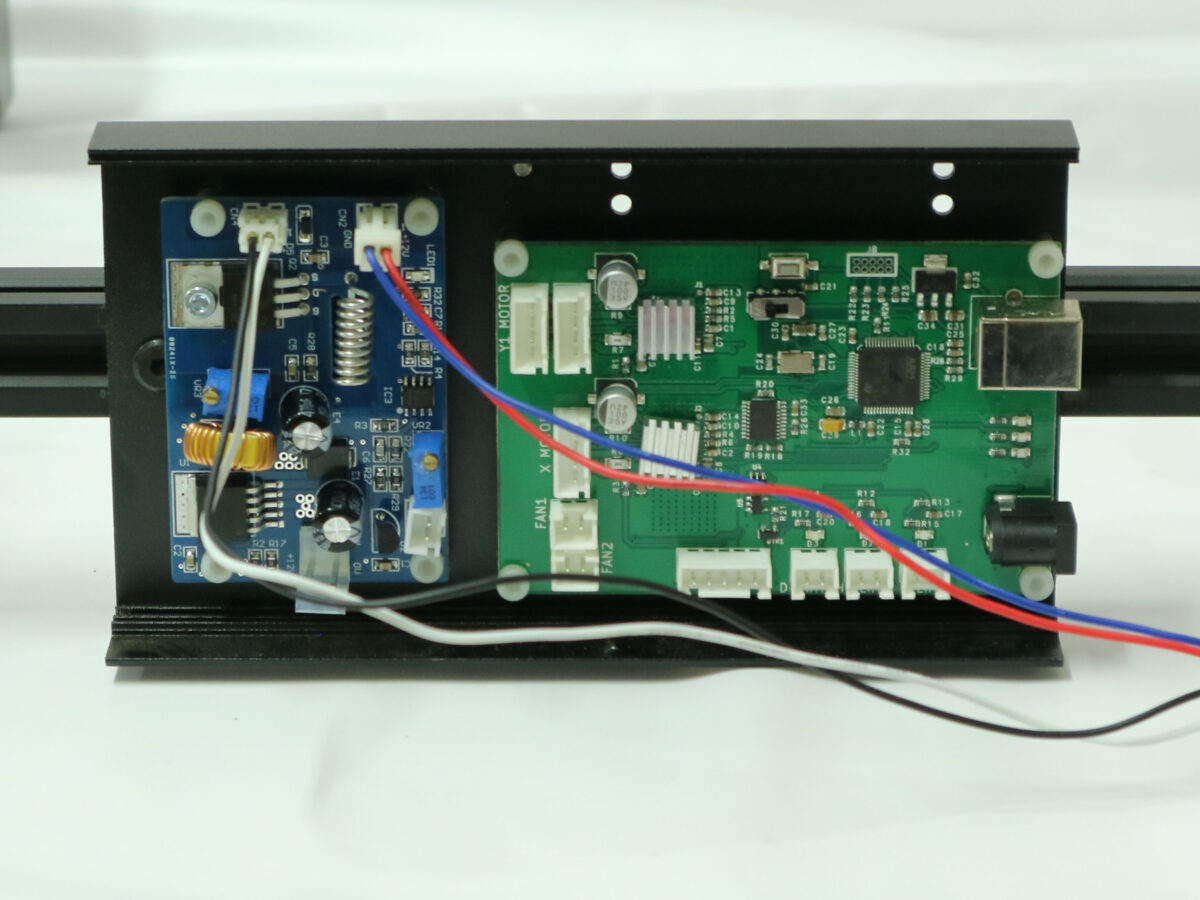

<Laserケーブル> ※反対側は後ほど配線

左上2か所

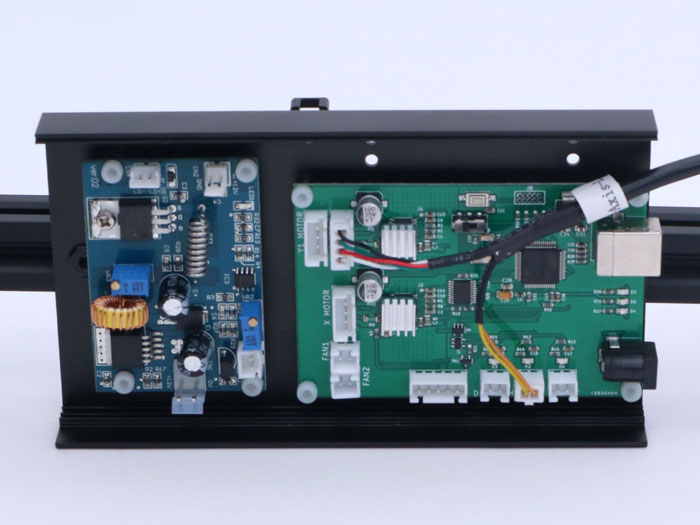

<X-Axisケーブル> ※反対側は後ほど配線

右下真ん中2か所

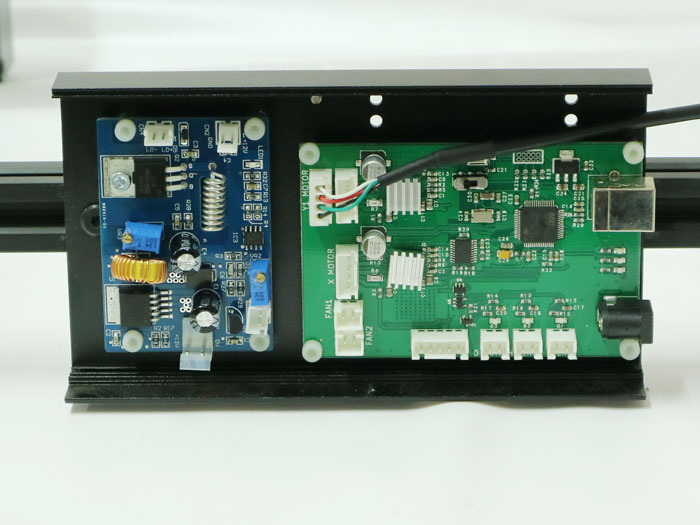

<Y-Axis-Rケーブル> ※反対側は後ほど配線

Y-Axis-Rケーブル

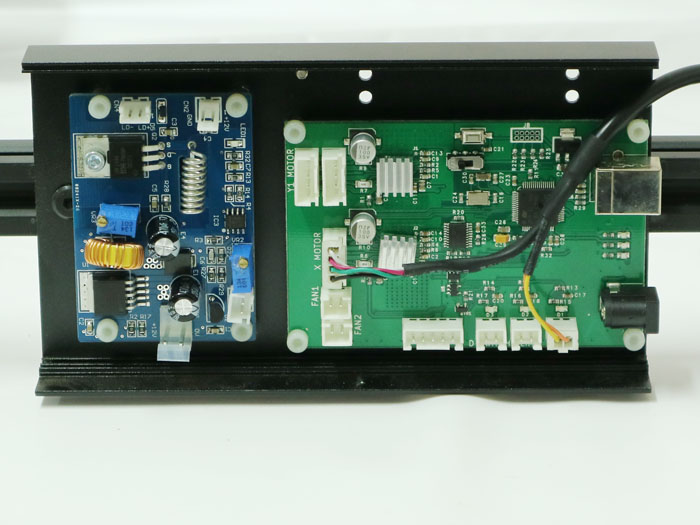

<Y-Axis-Lケーブル> ※反対側は後ほど配線

Y-Axis-Lケーブル

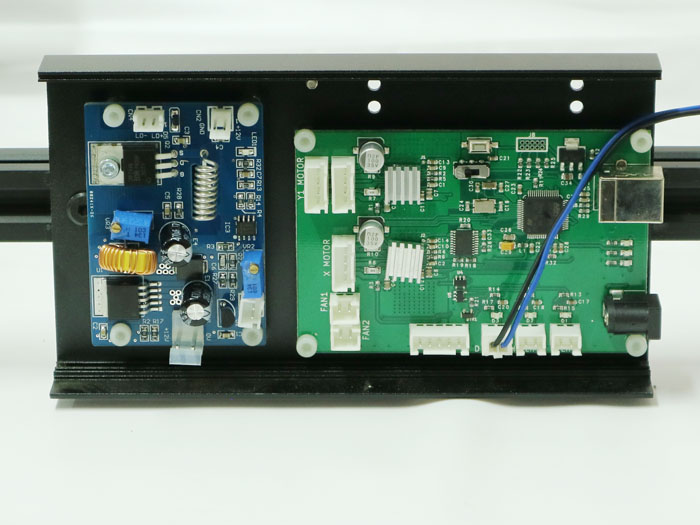

<Foot Switchケーブル> ※反対側は後ほど配線

1か所

PCBケース内配線のとりまとめ

PCBケース内の配線を2本の結束バンドを使ってまとめます。固定方法は下記の動画を参考にしてください。

まとめた後は以下の写真のようになります。

ケーブルまとめ

配線まとめ後の結束バンドを裏から見ると以下の通りです。

PCBケース裏面

余分な部分は切り取ります。

余分な部分切り取り

「配線-2」へ



レーザー基板の配線(3.5Wの場合)

配線

以下の写真を参考に計6種類のケーブルの配線を行います。

<PCBケーブル>

赤枠3か所
ケーブル差し込み
差し込む場所

<Laserケーブル> ※反対側は後ほど配線

Laserケーブル

<X-Axisケーブル> ※反対側は後ほど配線

X-Axisケーブル

<Y-Axis-Rケーブル> ※反対側は後ほど配線

1か所

<Y-Axis-Lケーブル> ※反対側は後ほど配線

写真2か所

<Foot Switchケーブル> ※反対側は後ほど配線

青黒ケーブル

PCBケース内配線のとりまとめ

PCBケース内の配線を2本の結束バンドを使ってまとめます。固定方法は下記の動画を参考にしてください。

まとめた後は以下の写真のようになります。

バンドで留りまとめ

配線まとめ後の結束バンドを裏から見ると以下の通りです。

結束バンド切り取り前

余分な部分は切り取ります。

結束バンド切り取り後

「配線-2」へ
