X軸・Y軸モーターユニット組み立て

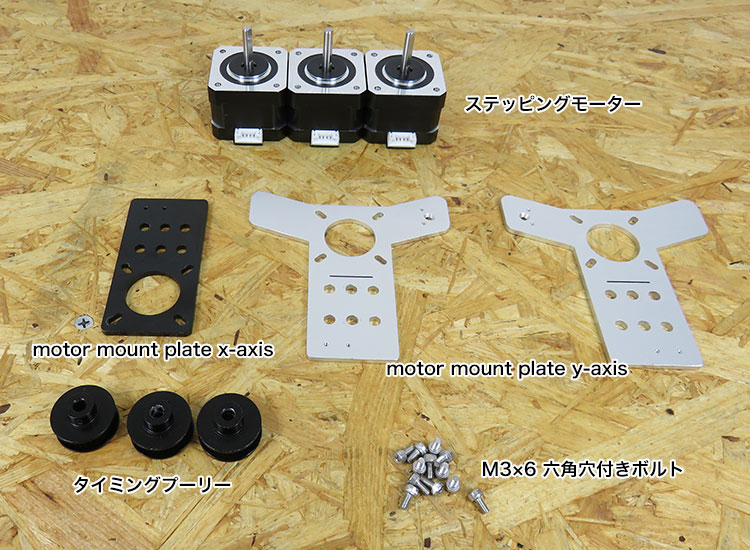

部品リスト

モーターボルト
部品名 パーツID 数量
ステッピングモーター D-5 3
motor mount plate x-axis C-1 1
motor mount plate y-axis C-1 2
タイミングプーリー ※1 C-3 3
M3×6 六角穴付きボルト C-1 12

※1. 2018年7月27日以降の出荷分からは、タイミングプーリーに差し込まれているイモネジがネジケース内に入りました

※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください

【注意】すべての組立が完了するまでは、絶対に電源を入れないでください。

X軸モーターユニットの組み立て

motor mount plate x-axisを取り付ける

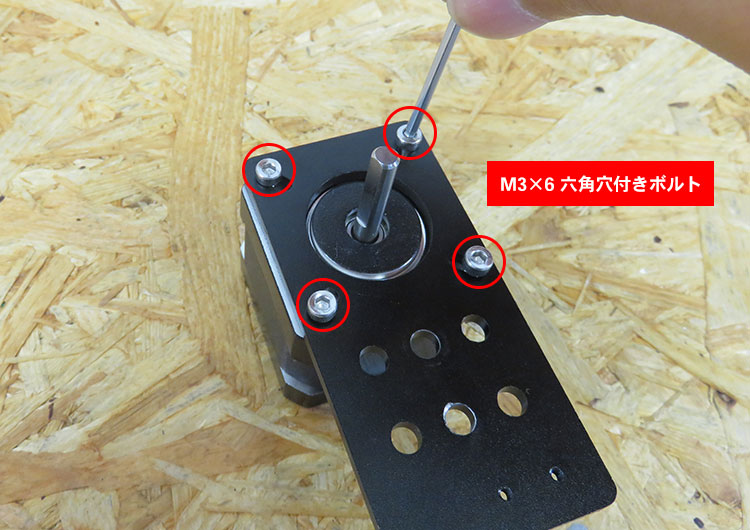

ステッピングモーターに、motor mount plate x-axisをM3×6 六角穴付きボルトで取り付けます。

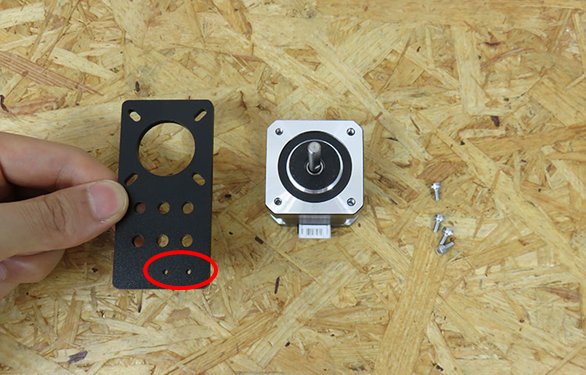

※motor mount plate x-axisの向きは以下の写真の通り、小さい2つの穴が右下に来るようにします。

プレートネジ
六角で締める

タイミングプーリーを取り付ける

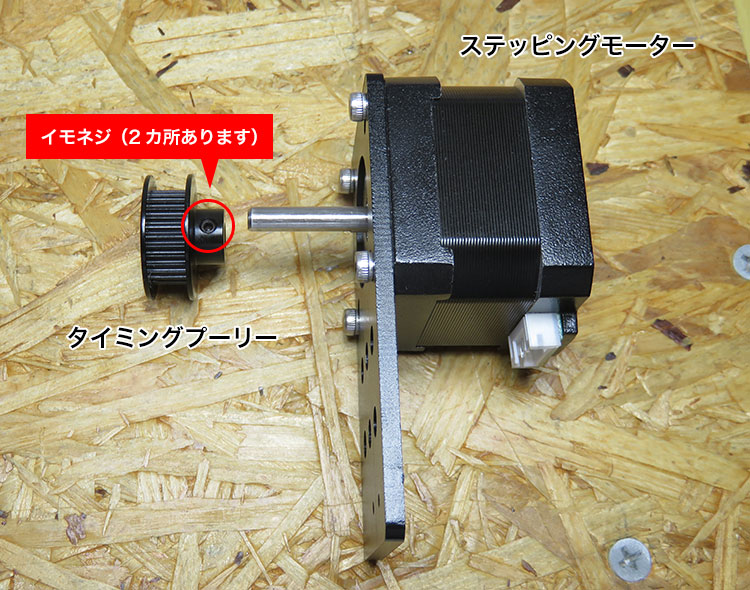

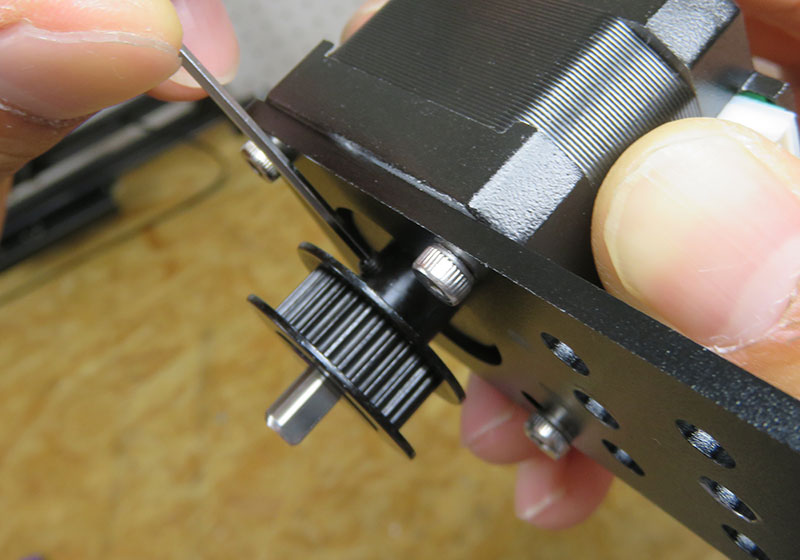

次に、ステッピングモーターの軸にタイミングプーリーを差し込み、六角レンチでイモネジ(2か所)を締めます。
※タイミングプーリーの向きに注意してください。
※イモネジは初めからタイミングプーリーに差し込まれています。
※2018年7月27以降出荷分については、イモネジはネジケース内にあります。

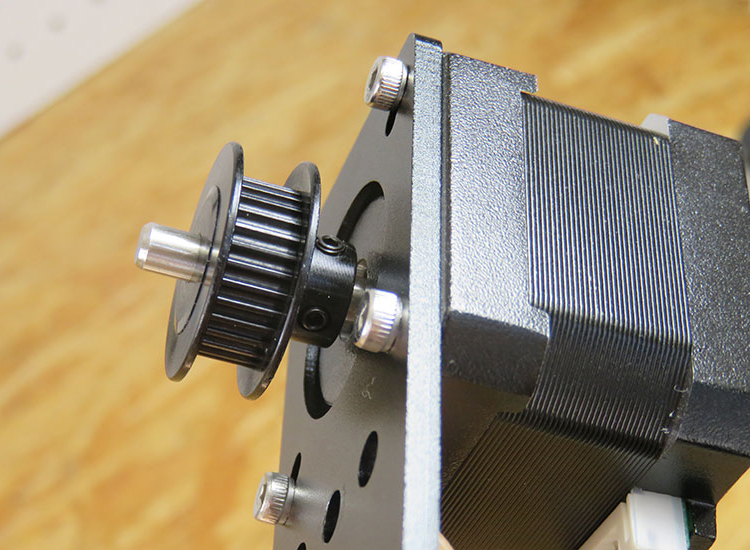

プーリー取り付け

なお、タイミングプーリーがうまく差し込めない場合は、一度イモネジ(2か所)を六角レンチで緩めてから差し込んでください。
※イモネジは緩めすぎると抜け落ちる場合がありますので、紛失にご注意ください。

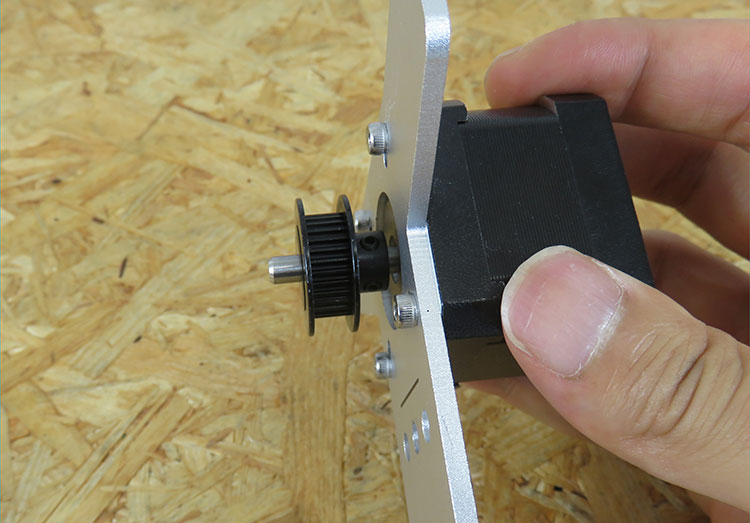

タイミングプーリーは奥まで差し込んでください。(あとで位置の微調整を行いますので、この時点での厳密な位置合わせは必要ありません。)

イモネジ場所
締めた後

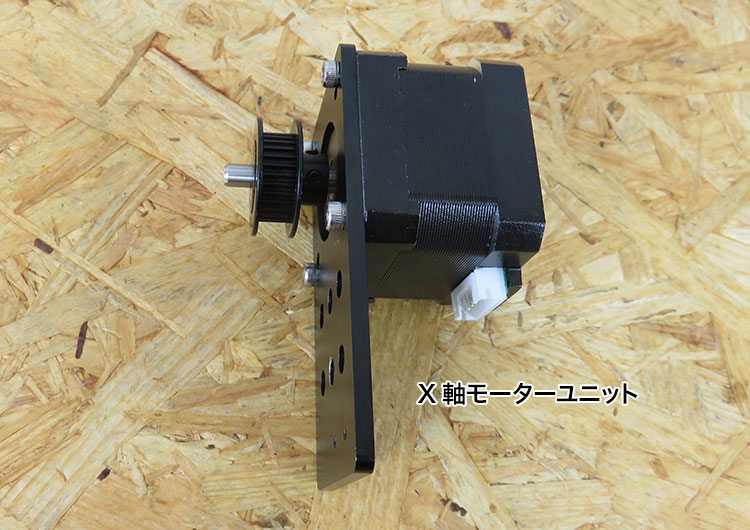

これで「X軸モーターユニット」は完成です。

ユニット完成

Y軸モーターユニットの組み立て

motor mount plate y-axisを取り付ける

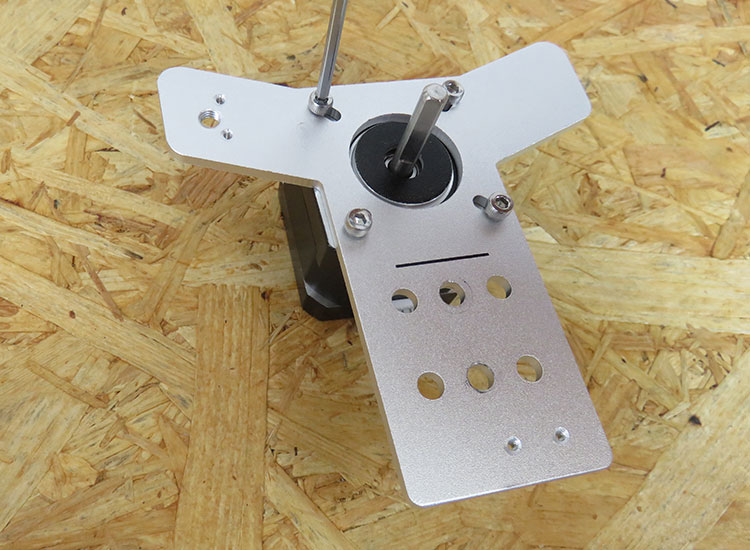

以下の写真の向きで、ステッピングモーターに、motor mount plate y-axisをM3×6 六角穴付きボルトで取り付けます。

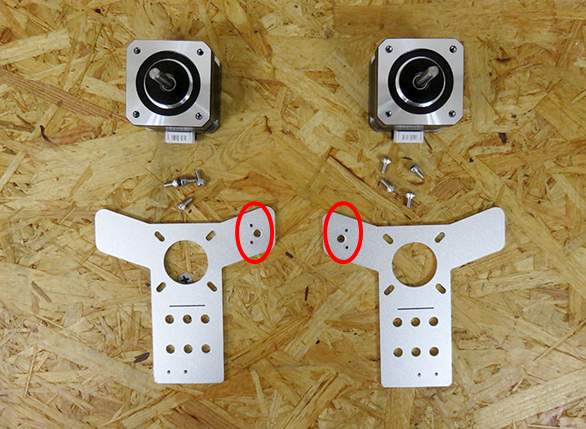

※写真の通り、motor mount plate y-axisの穴の位置が左右対称になるように注意してください。

穴の位置
4点締める

タイミングプーリーを取り付ける

次にX軸と同じように、タイミングプーリーを差し込み、イモネジを締めて固定します。
タイミングプーリーは奥まで差し込んでください。(あとで位置の微調整を行いますので、この時点での厳密な位置合わせは必要ありません。)

奥まで入れる

もう一つもmotor mount plate y-axisの向きに注意しながら同じ要領で組み立てます。

2つ完成

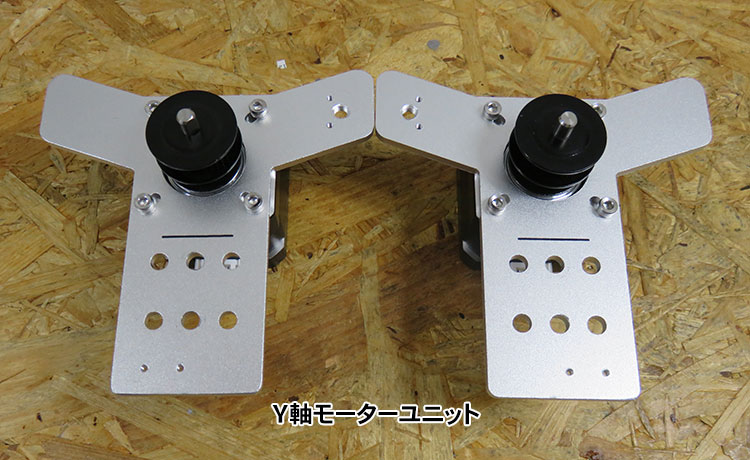

「Y軸モーターユニット」×2個の完成です。

「X軸の組み立て」へ
