レーザユニットの高さ調整・加工準備

レーザユニットの高さ調整



※FABOOL Laser Miniで加工を行う際、レーザーユニットと加工対象素材の間が、焦点の関係上3mmである必要があります。ですので、加工する素材の厚さが変わるごとに、付属の高さ調整用アクリル(厚さ3mm)を使い、以下の手順でレーザーユニットの高さの調整を行う必要があります。

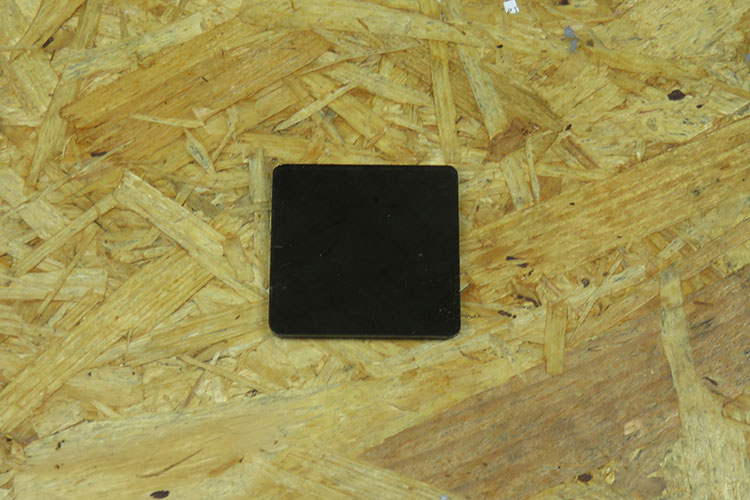

付属の高さ調整用アクリル(パーツID;A-5)を使用します。
※お届けの際には、表面に傷防止のシートが貼ってありますので剥がした上で使用してください。

アクリル

高さ調整方法

1)加工対象素材を以下のようにFABOOL Laser Miniにセットした状態で、高さ調整用アクリルを素材の上に置き、レーザーユニットの下に来るようにします。

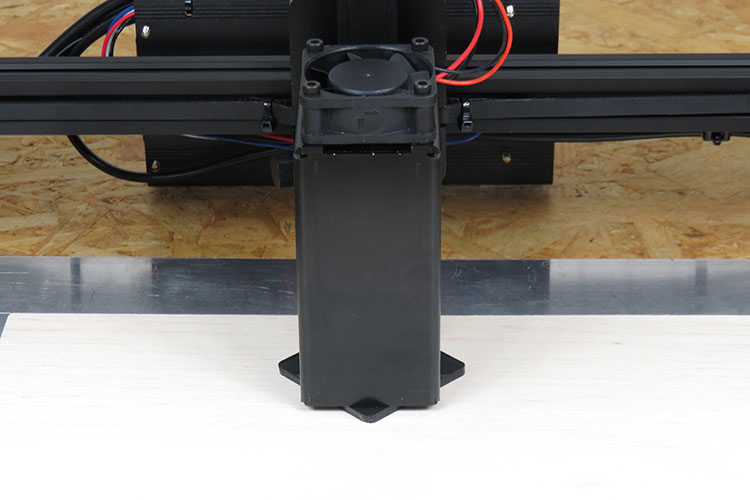

アクリルの配置

2)一度ユーザーユニット側面の光学キャリアのダイアルねじ緩め、レーザーユニットの下部が高さ調整用アクリル当たるまで引き下げます。その上で、再度光学キャリアのダイアルねじを締めて固定します。固定後は忘れずに、高さ調整用アクリルを抜き取ってください。

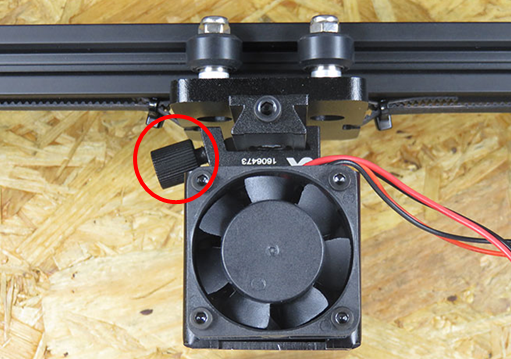

ダイアルねじ

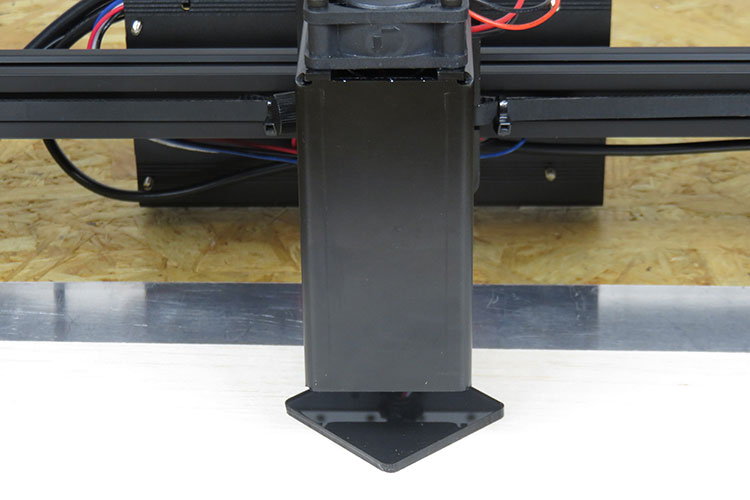

レーザーユニット下げた様子

ダイアルをしっかり締めないと、加工中に光学キャリアが緩みレーザーユニットが落ちてきてしまうことがありますので、注意してください。

アクリル取り除いた後

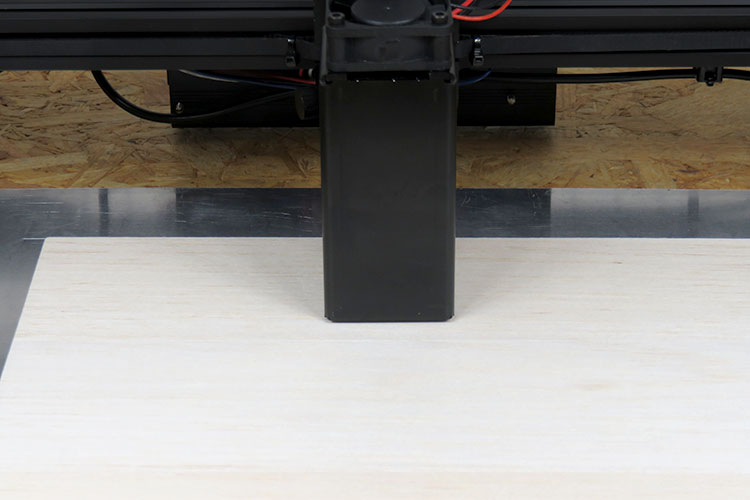

高さ調整後はこのようになります

レーザーユニットと素材間の隙間

加工開始準備

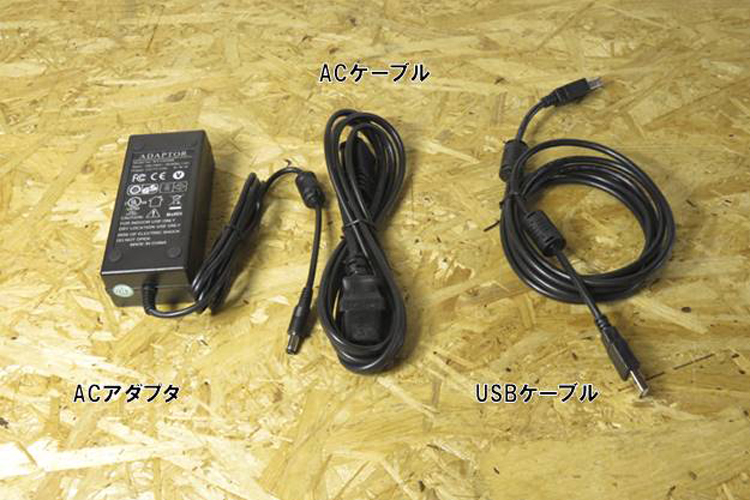

部品リスト

ACアダプタACケーブル
USBケーブル

部品名 パーツID 数量
ACアダプタ D-6 1
ACケーブル D-6 1
USBケーブル B-1 1

※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください

動作確認



※本工程において、電源を接続しただけではレーザーは照射されない仕様になっておりますが、万が一照射されてしまう場合は、直ちに電源を引き抜き組み立てを中止した上で、弊社までご連絡ください





※また、万が一にそなえ、付属の保護メガネを着用し、レーザーユニットの下に床面を保護する素材(木板など)をセットした上で通電してください。





ACアダプタにACケーブルを接続します。

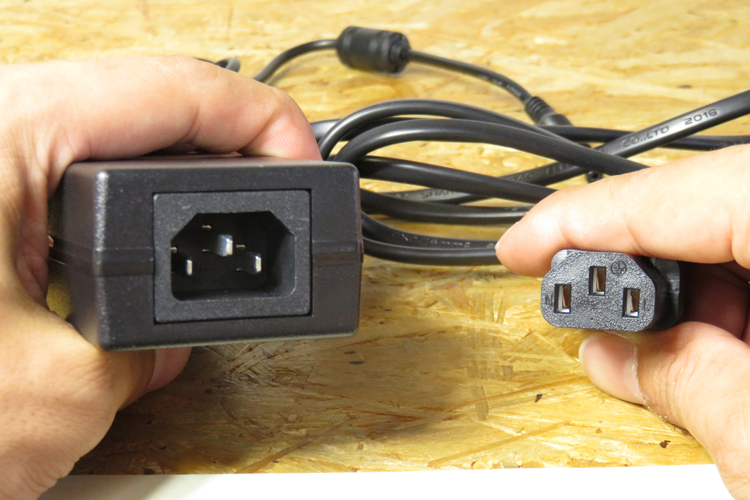

ACケーブル接続前

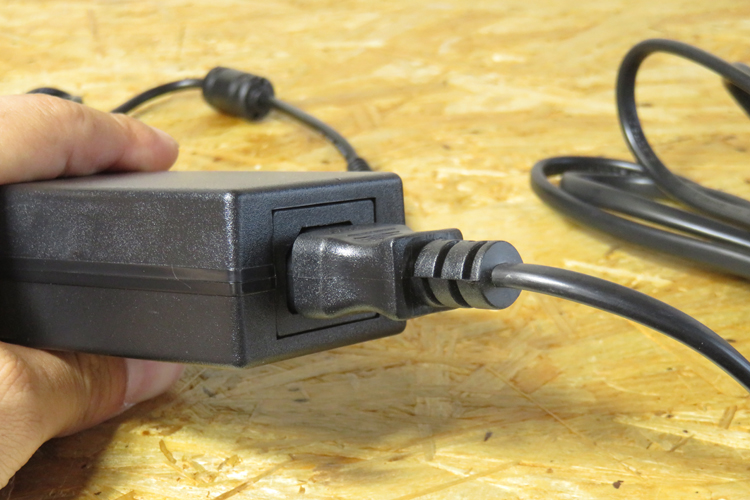

ACケーブル接続後

PCBケースにACアダプタを接続します。

ACアダプタ接続前

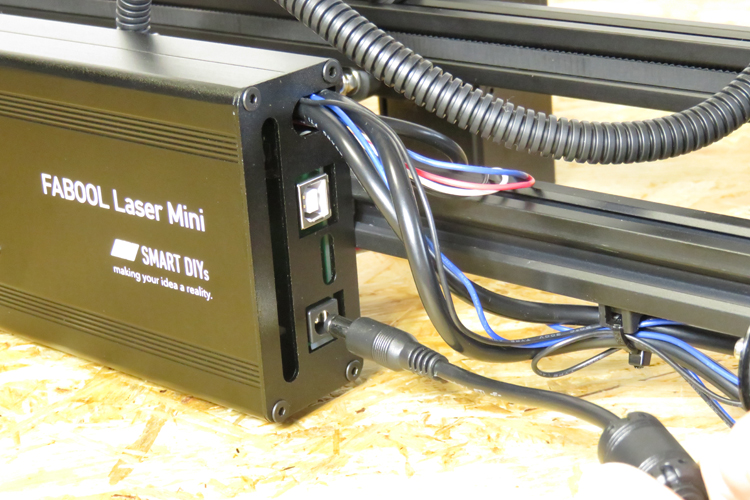

ACアダプタ接続後

USBケーブルをPCBケースに接続します。

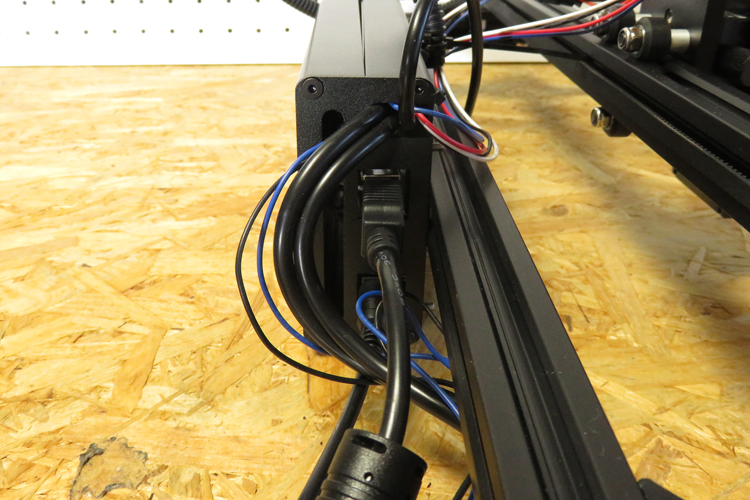

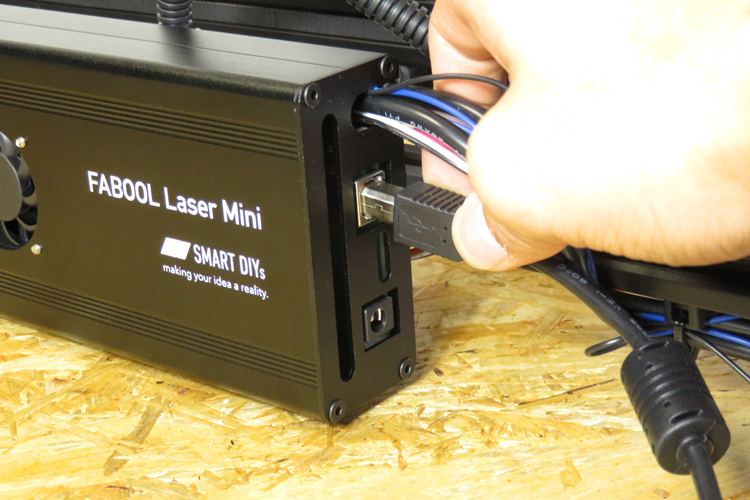

USBケーブル接続中

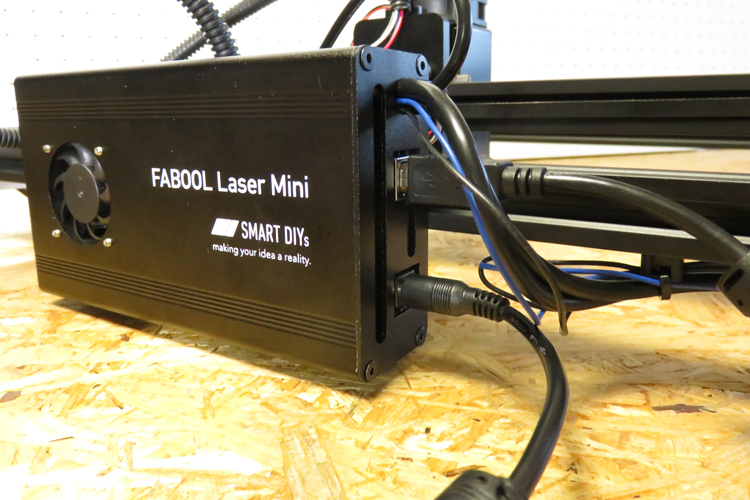

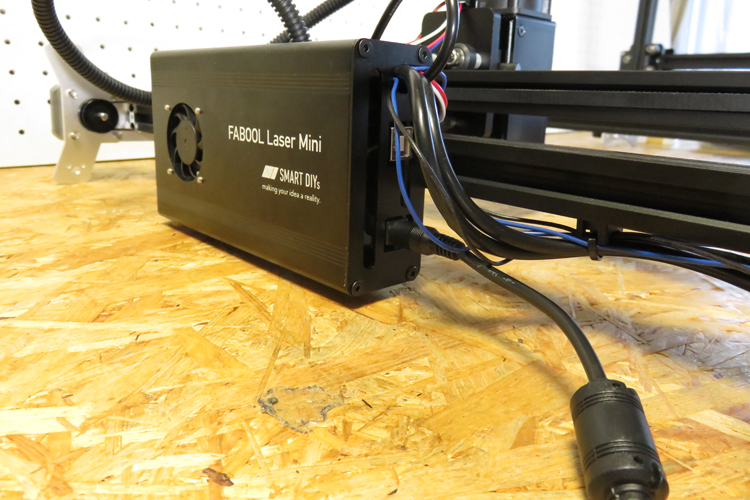

接続後横から
ACアダプタとUSBケーブル

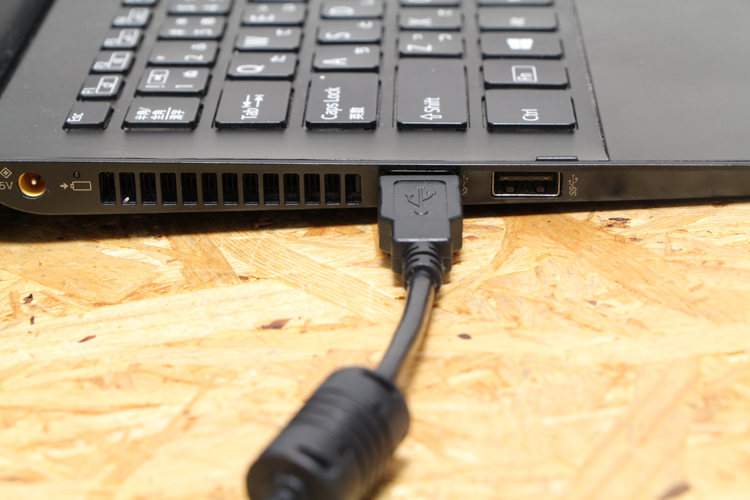

USBケーブルの反対側をPCに接続します。

PCアダプタ方面

ACケーブルを家庭用のコンセント(AC100V)に接続します。

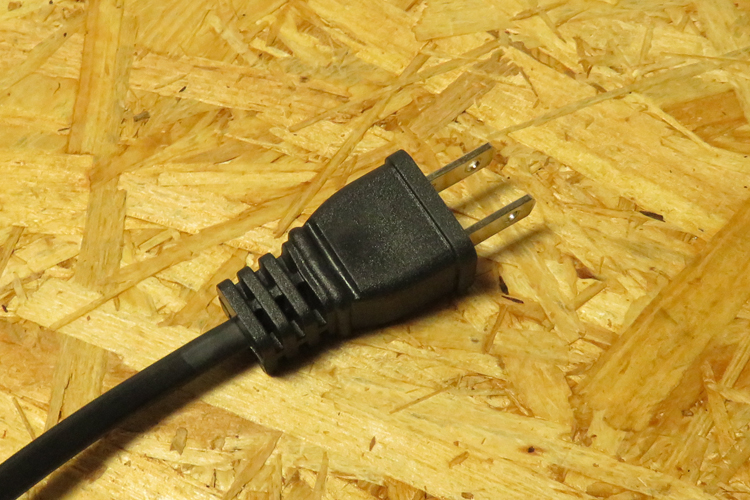

ACケーブル反対側

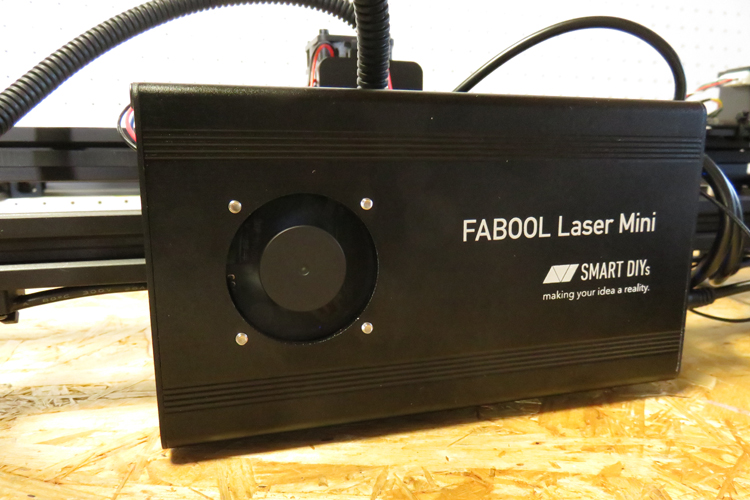

PCBケースのDCファンが回っていることを確認してください。

PCBケースファン

レーザーユニットのDCファンが回っていることを確認してください。

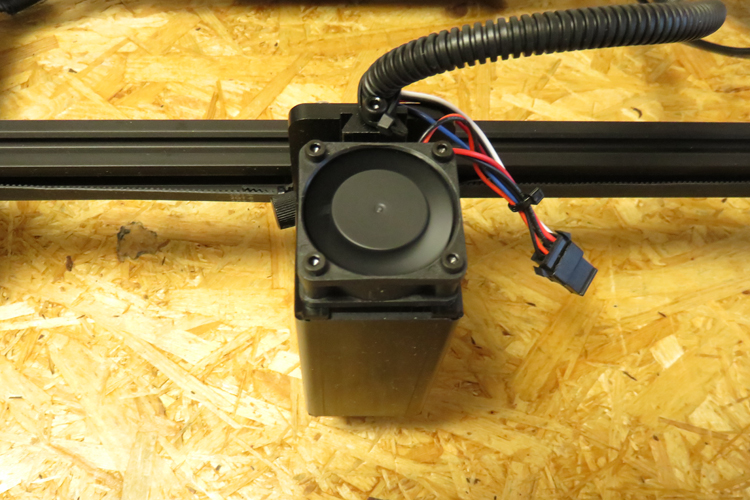

レーザーユニットファン



底面の保護素材設置



※弊社ではFABOOL Laser Mini使用時は安全カバーの利用を推奨しておりますが、安全カバーを利用しない場合は、底面を保護する板を必ず設置してください。
・鉄板、ステンレス板などの不燃素材(レーザー光が反射しにくい暗い色のもの)の使用を推奨します。必ず加工範囲をすべてカバーできる大きさのものをご使用ください。
