配線-2

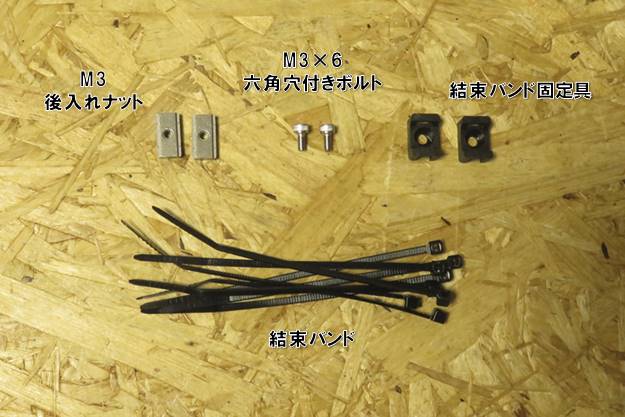

部品リスト

ボルトナット結束バンド固定具
部品名 パーツID 数量
M3後入れナット C-1 2
M3×6 六角穴付きボルト C-1 2
結束バンド固定具 C-1 2
結束バンド C-1 8

※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください



※本工程は1.6Wモデル、3.5Wモデルともに同じ手順となります。





配線-2

結束バンド固定具を取り付ける

FABOOL Laser Mini本体を立てます。写真手前側が底面になります。

底面

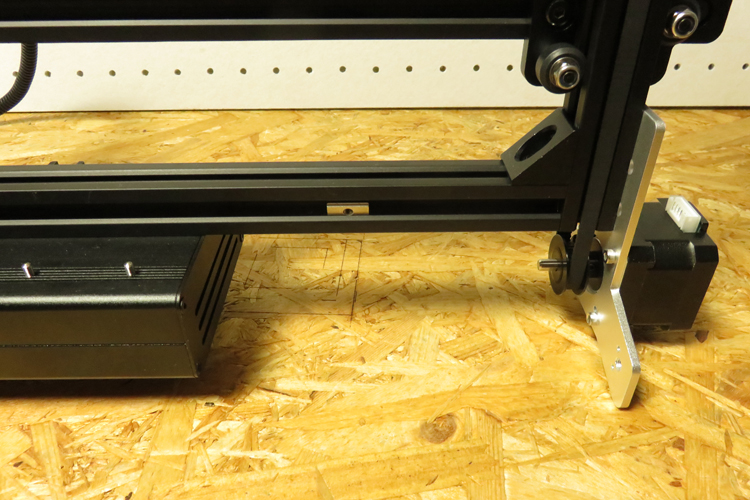

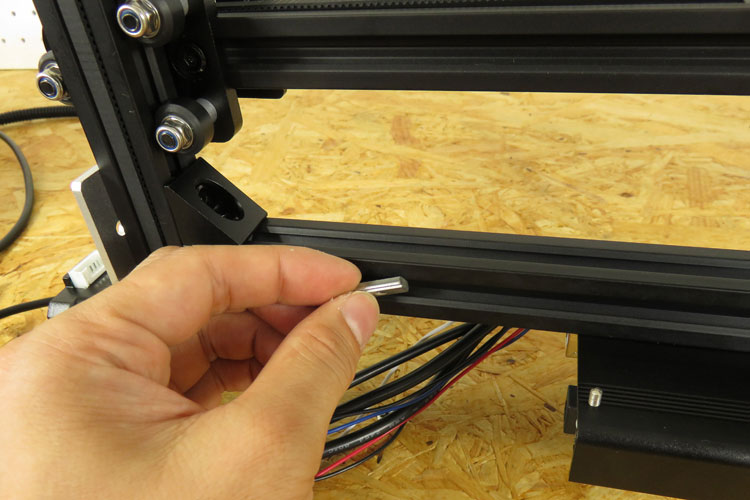

M3後入れナットをスライドさせながらV-slotの溝に挿入します。

スライド

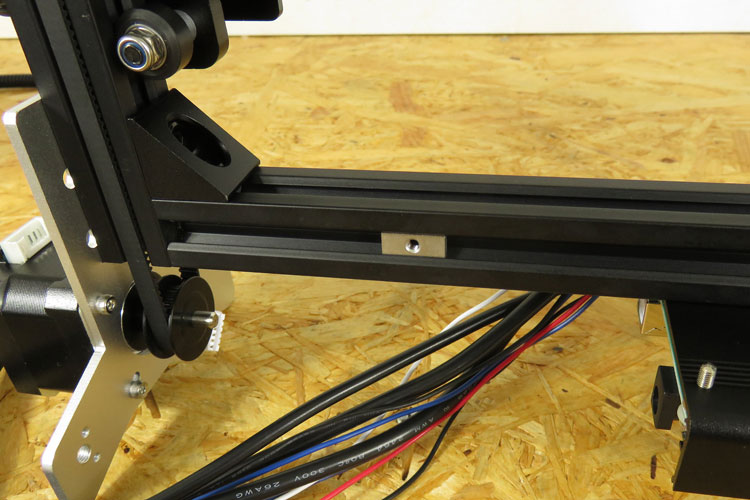

写真のように溝にはまるように挿入します。

溝に入れ込む

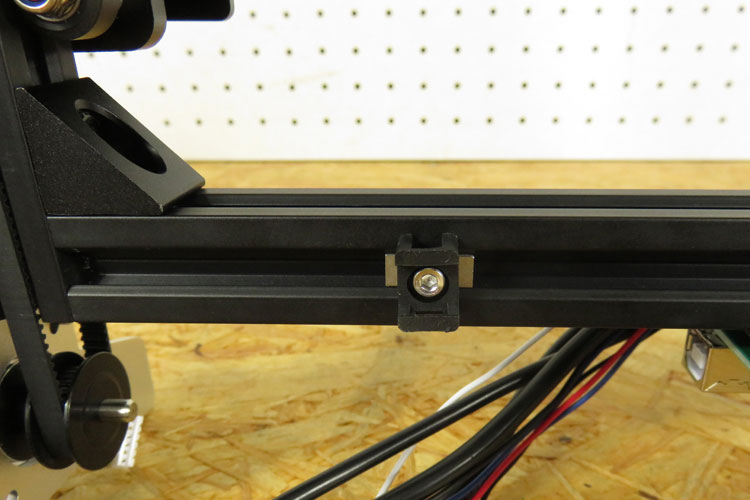

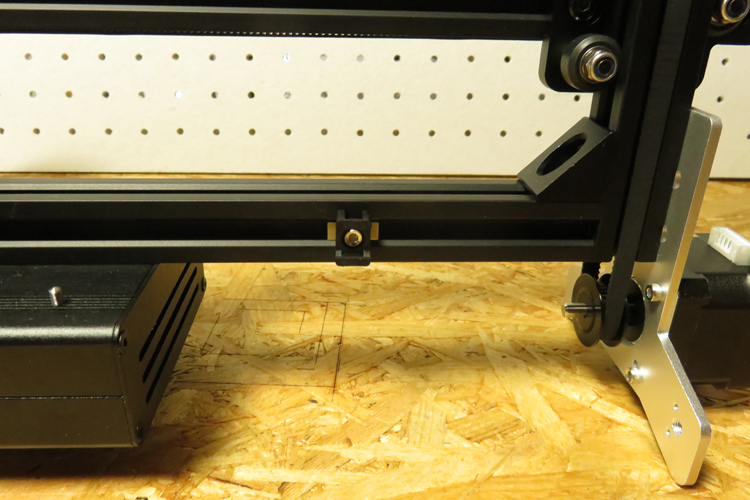

M3×6 六角穴付きボルトを使用して結束バンド固定具を固定します。向きに注意してください。
反対側も同じ向きで取り付けます。

向き確認

反対側も同じ向きで取り付けます。
まずはM3後入れナットをV-slotの溝に挿入します。

反対側

M3×6 六角穴付きボルトを使用して結束バンド固定具を固定します。向きに注意してください。

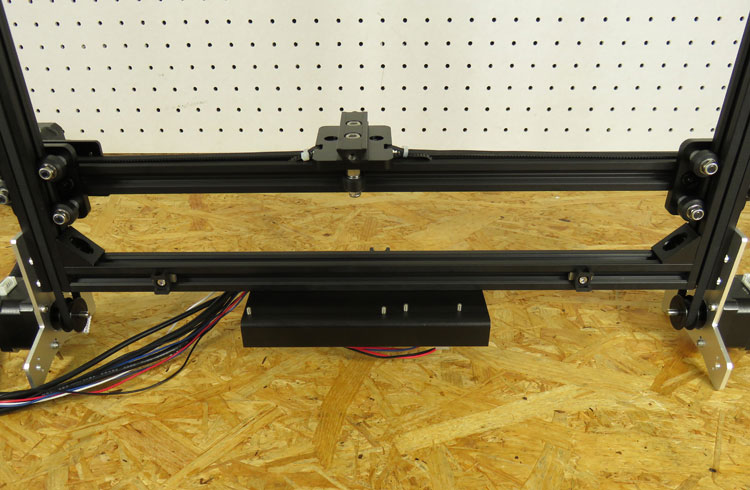

2つ固定具取り付け

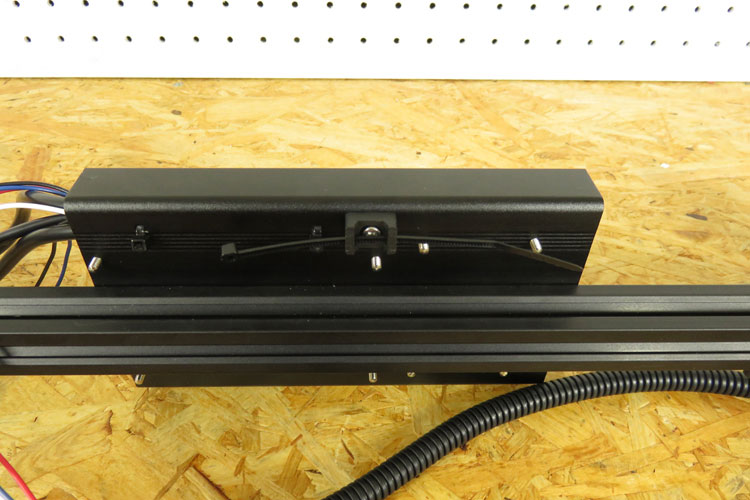

Laserケーブルを配線します。PCBケースに取り付けた結束バンド固定具にコルゲートチューブ(ケーブルを覆っている黒いチューブ)の片方の端を固定します。写真を参考に結束バンド固定具に結束バンドを通します。

固定具に通す

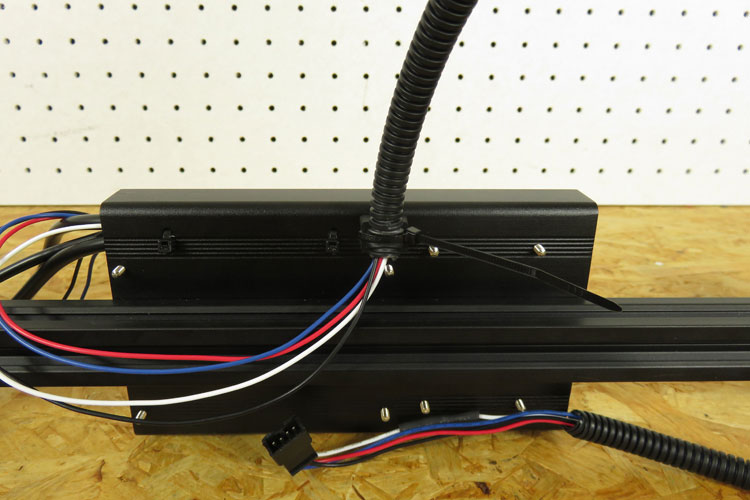

端を固定して結束バンドを締めます。

ケース後方

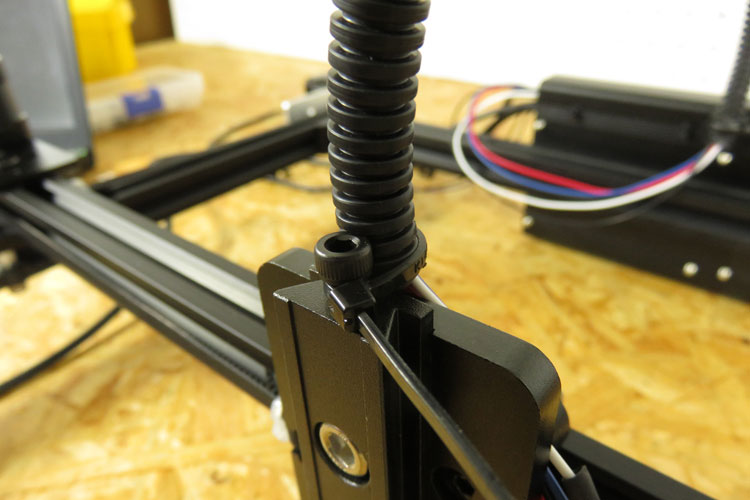

コルゲートチューブの先端側を光学ステージに取り付けたネジに固定します。

ステージに取り付け
取り付け完成

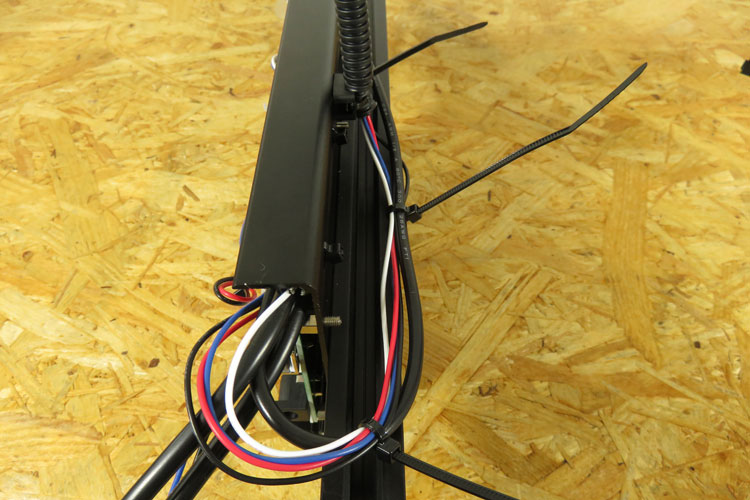

LaserケーブルとY-Axis-Rケーブルを配線します。写真を参考に2個所結束バンドで固定します。

結束バンドで締める

予め取り付けておいた結束バンド固定具にY-Axis-Rケーブルを固定します。

固定具に通す
斜めアングル

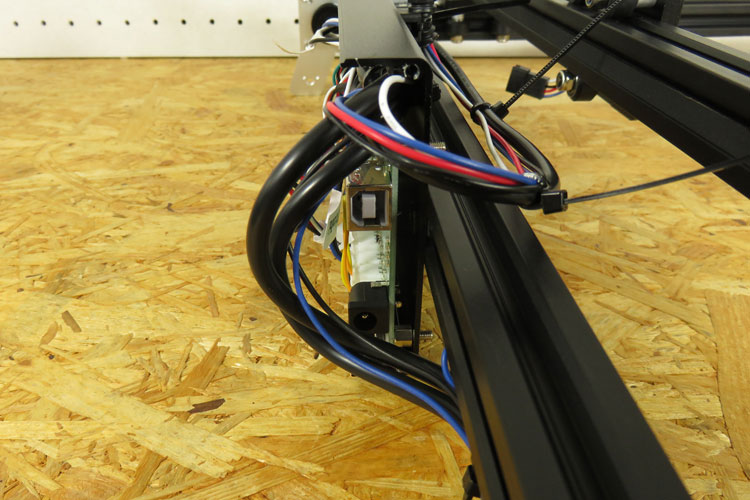

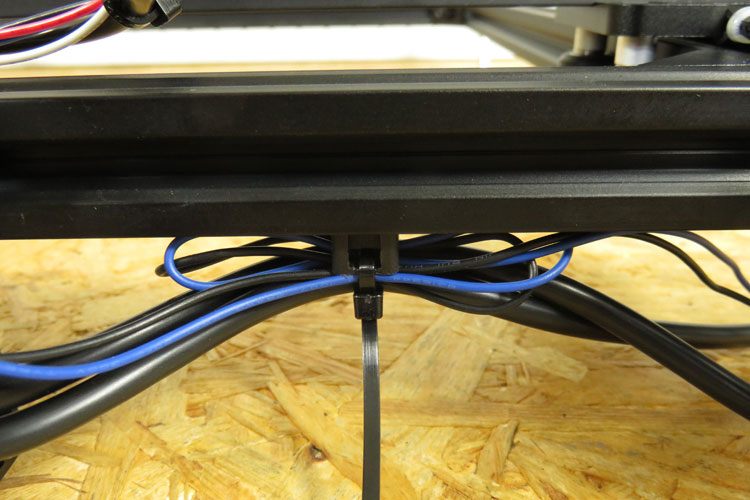

X-Axisケーブル、Y-Axis-Lケーブル、Foot Switchケーブルを予め取り付けておいた結束バンド固定具に固定します。

PCBケースのUSBケーブル接続部分にケーブルがかぶらないように配線してください。

被り注意

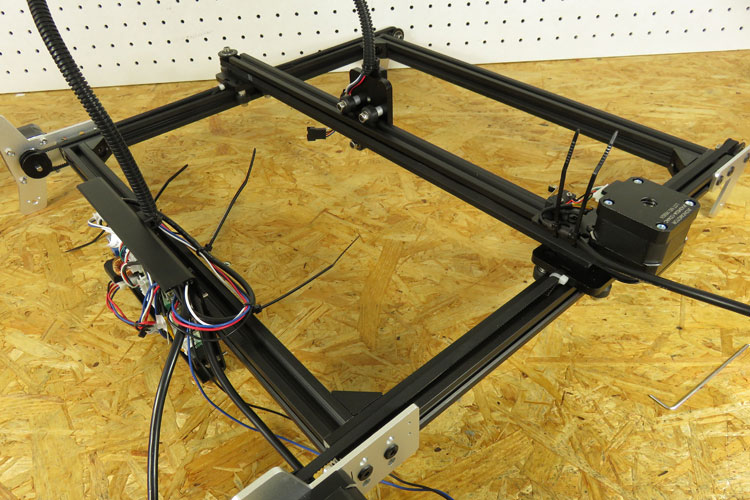

配線まとめ

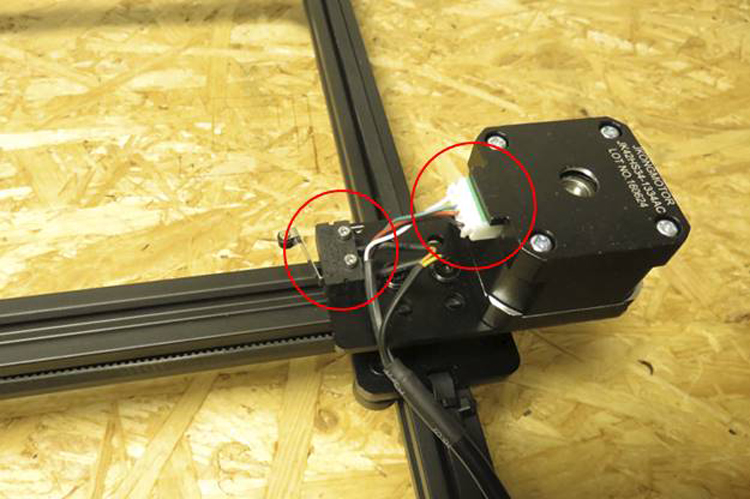

X-Axisケーブルのリミット(スイッチの向きに注意してください)をM2×10 六角穴付きボルト2個で取り付けて、コネクタをステッピングモーターに接続します。X-Axisケーブルを所定の位置で結束バンドで固定します。

ステッピングモーター周辺

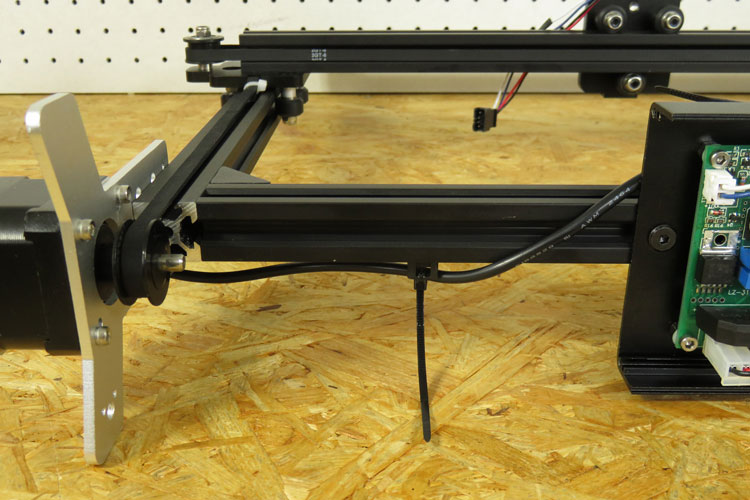

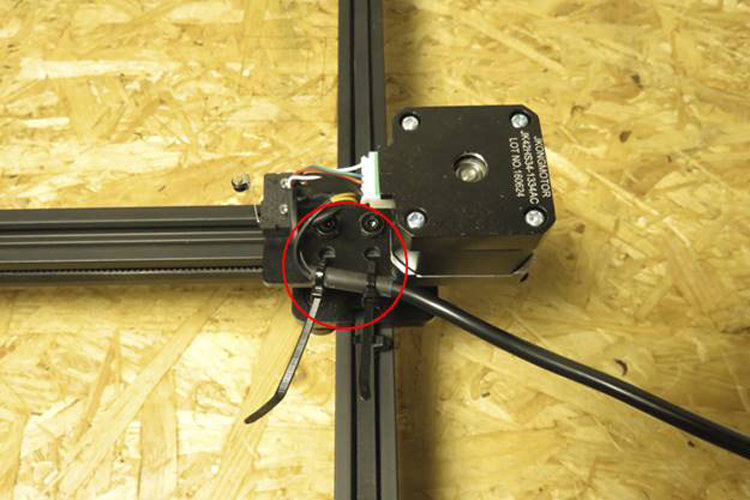

X-Axisケーブルを所定の位置で結束バンドで固定します。

X-Axisケーブル固定

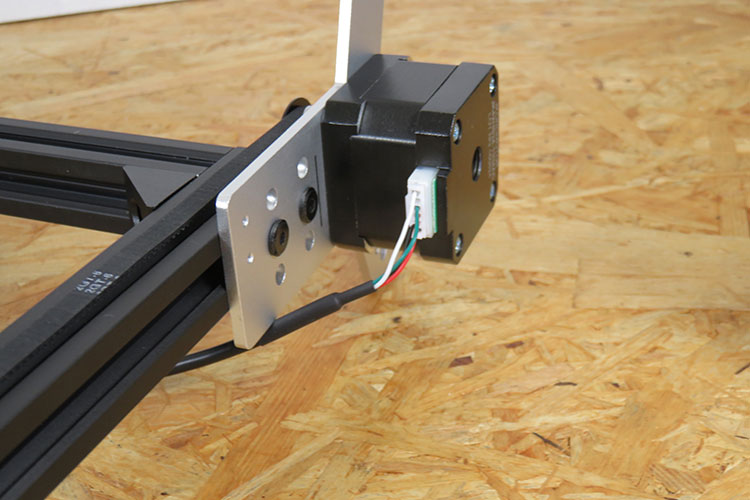

Y-Axis-Rケーブルのコネクタをステッピングモーターに接続します。

モーター横図

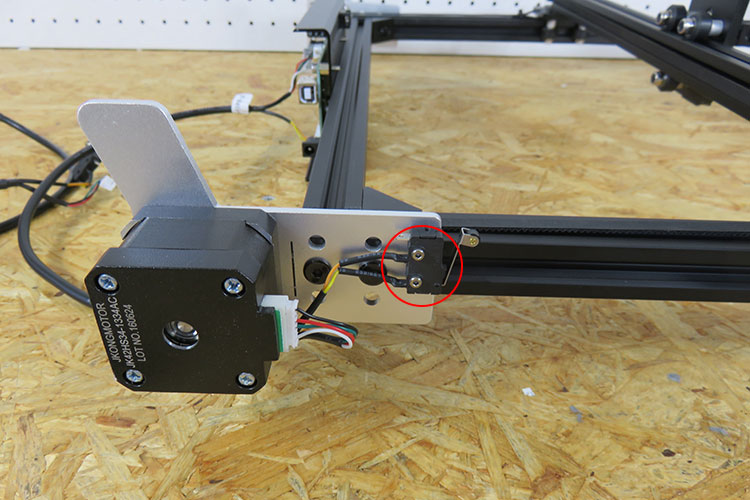

Y-Axis-Lケーブルのリミット(スイッチの向きに注意してください)をM2×10 六角穴付きボルト2個で取り付けて、コネクタをステッピングモーターに接続します。

モーター正面

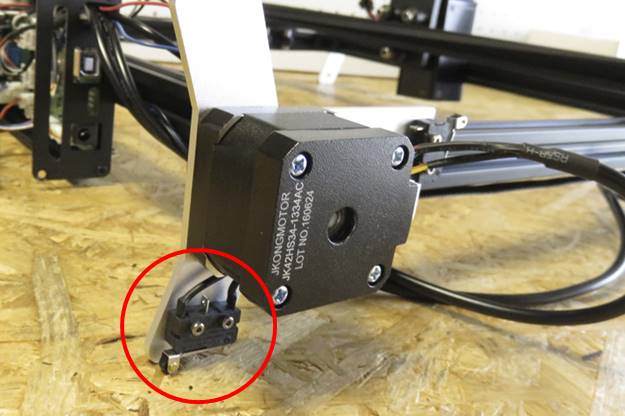

Foot SwitchケーブルのリミットをM2×10 六角穴付きボルト2個で取り付けます。

リミット取り付け

結束バンドの余った部分をカットする。

余分な部分切り落とし

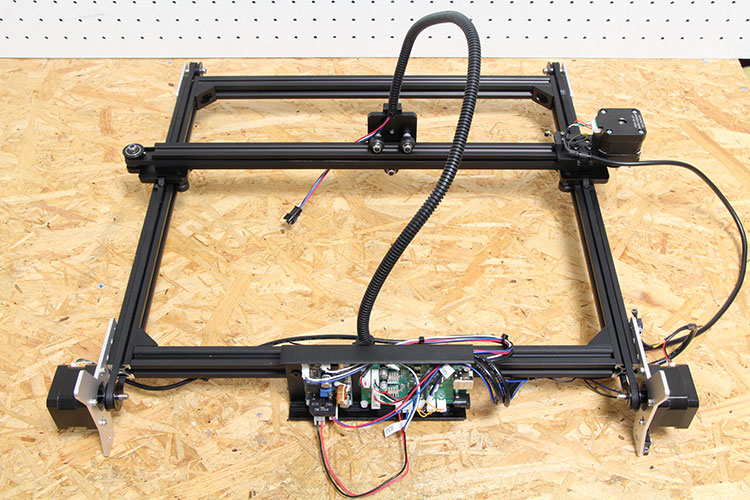

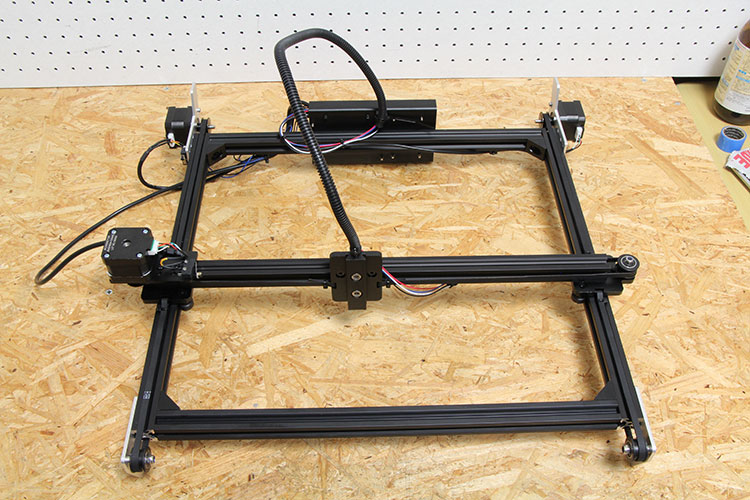

完成品

「PCBケースの組み立て」へ
