outside cover 取付

inner cover 取付

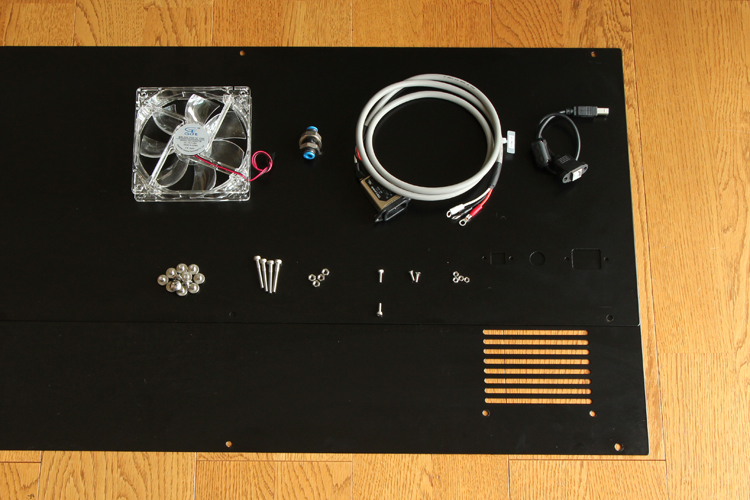

部品表

部品	詳細	数量
cover left	SPCC	1
cover right	SPCC	1
12Vファン	120mm角	1
パネルタッチコネクタ	外径6mmチューブ用	1
AC-Main Cable	インレット実装済みケーブル	1
パネルマウントUSBケーブル	USB(B)メス-USB(B)オス	1
USB用フェライトコア	—	1
M5×6 トラス	ステンレス製	12
M4×30 六角穴付ボルト	ステンレス製	4
M4ナット	ステンレス製	4
M3×10 六角穴付ボルト	ステンレス製	2
M3×10 六角穴付皿ボルト	ステンレス製	2
M3ナット	ステンレス製	4

cover right 取付

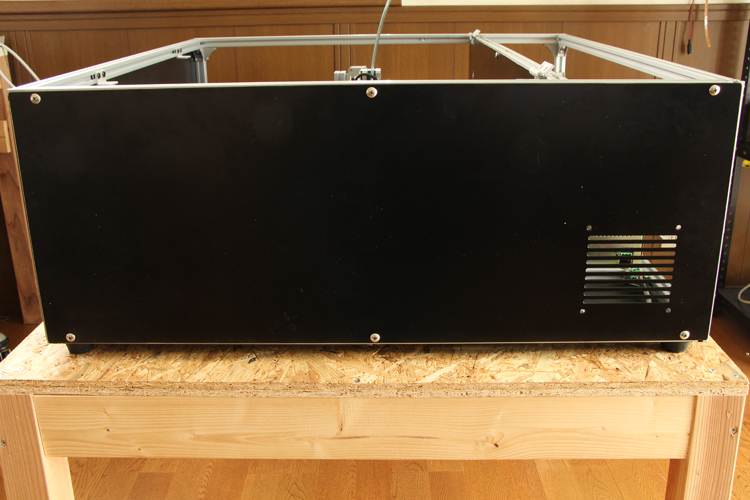

本体右側にcover rightを取り付けます。
M5×6 トラスを使用してください。

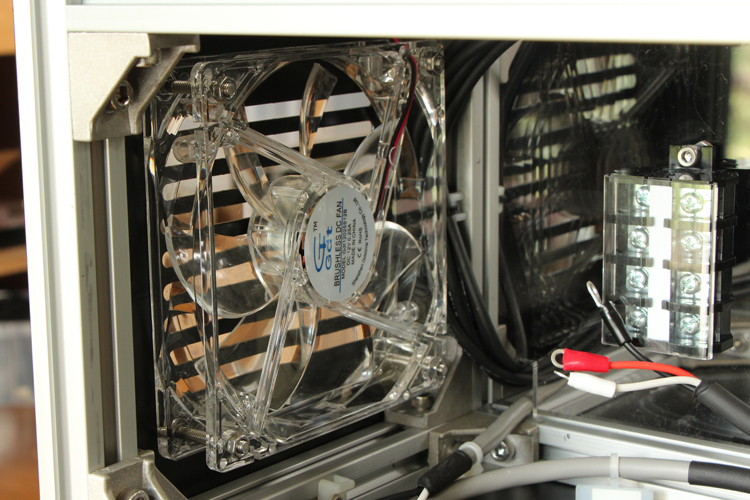

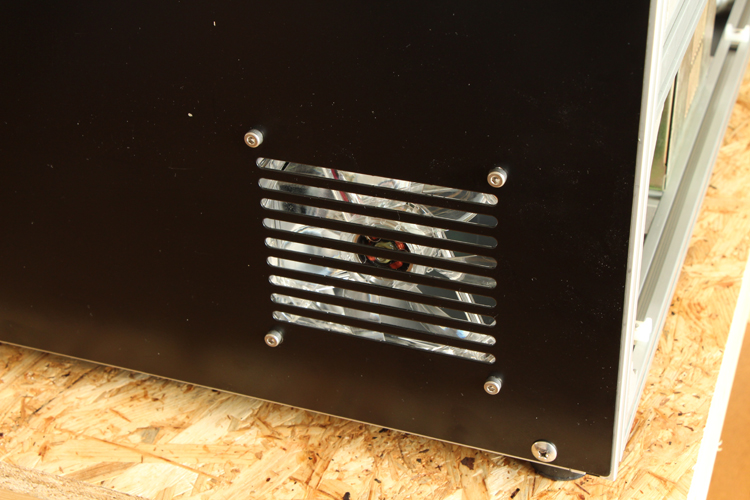

12Vファンを取り付けます。向きに注意してください。
M4×30 六角穴付きボルトとM4ナットを使用します。

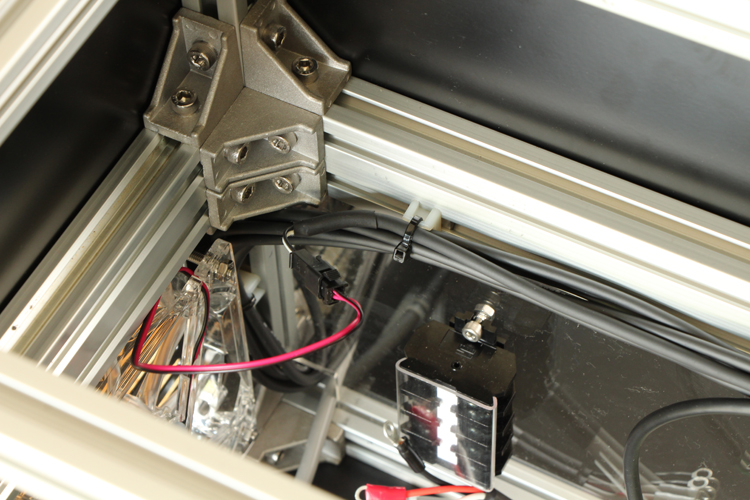

マニュアル「配線 DCライン」にて配線したFANケーブルと接続します。

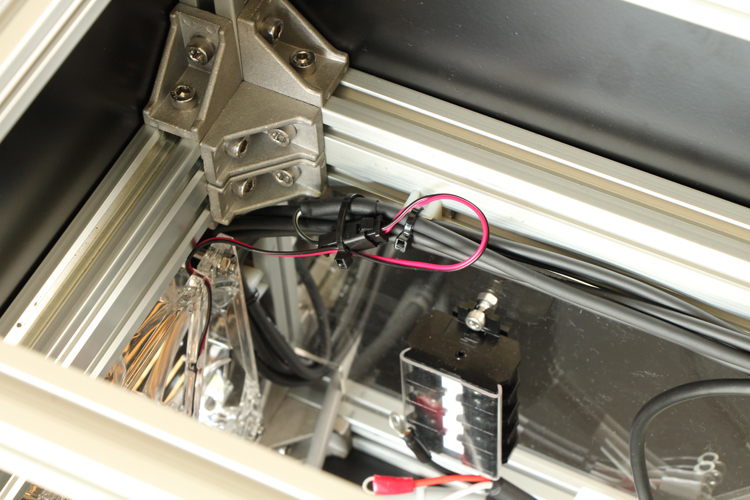

結束バンドで固定します。

cover left 取付

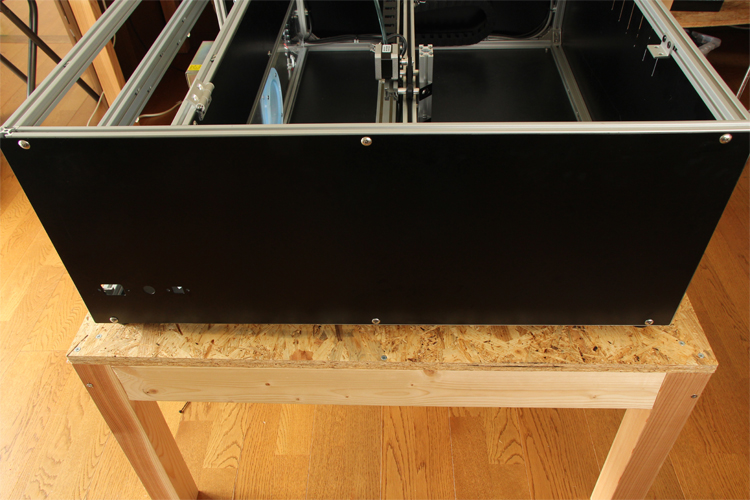

本体右側にcover leftを取り付けます。
M5×6 トラスを使用してください。

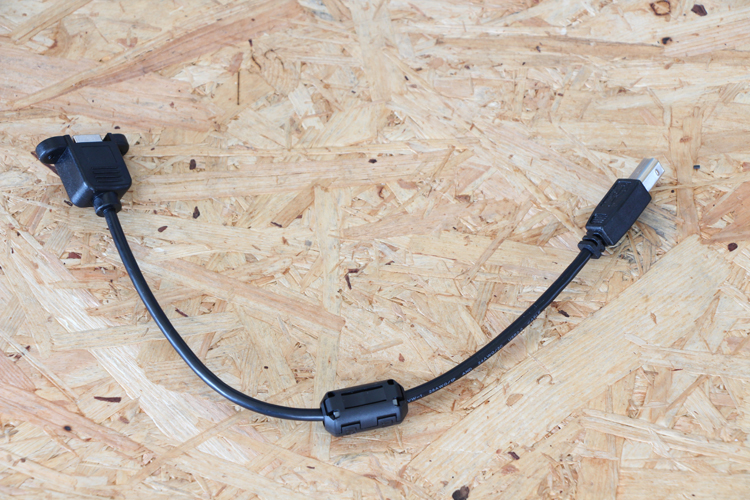

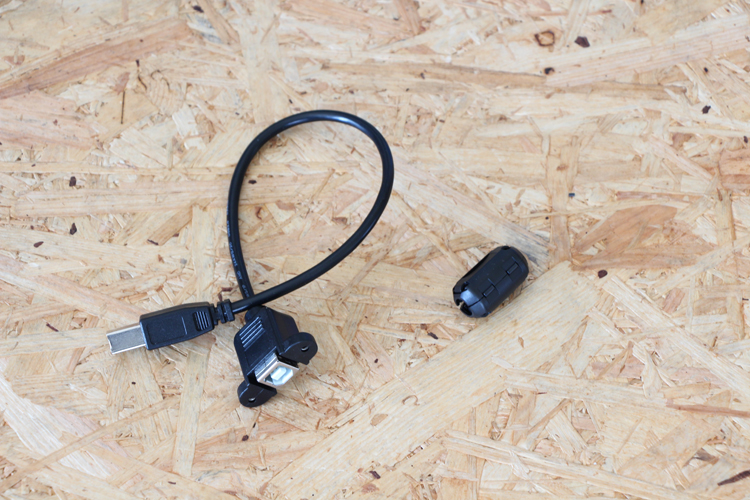

あらかじめパネルマウントUSBケーブルにフェライトコアを取り付けておきます。

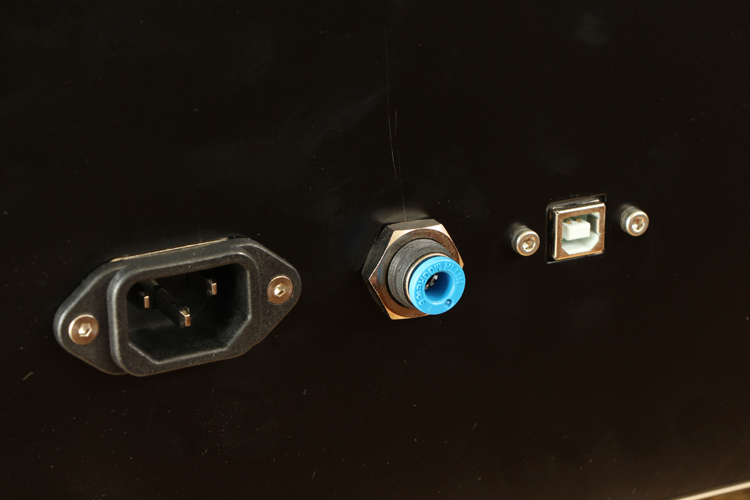

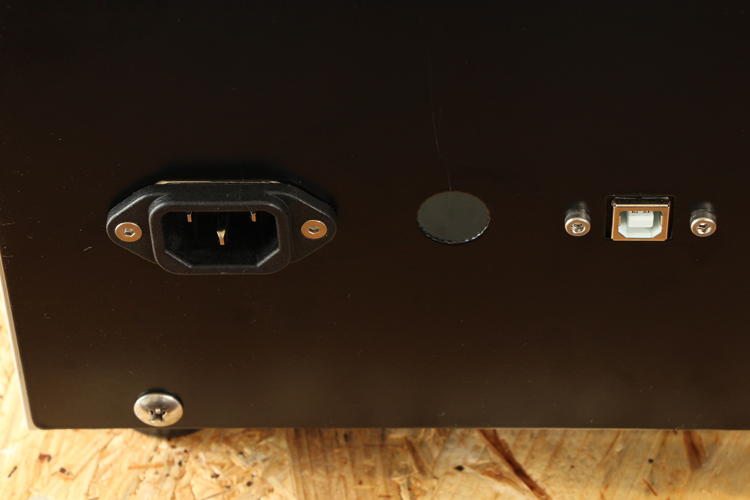

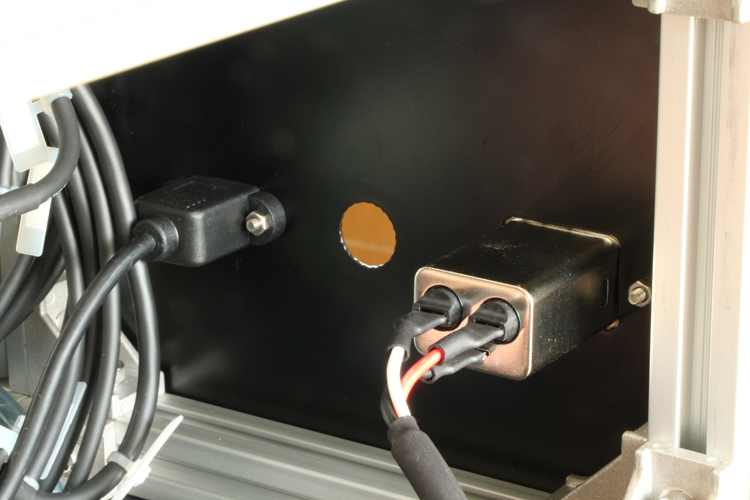

写真を参考にAC-MainケーブルとパネルマウントUSBケーブルを取り付けます。
AC-MainはM3×10 六角穴付皿ボルト、パネルマウントUSBケーブルはM3×10 六角穴付ボルトを使用します。

両方ともM3ナットで固定して下さい。

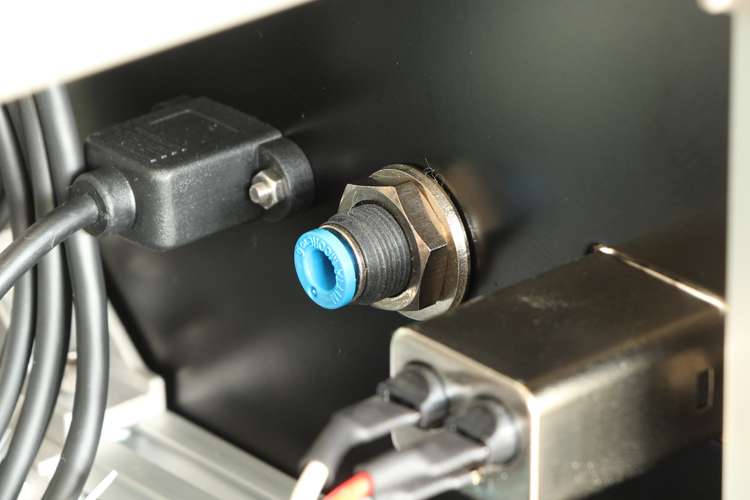

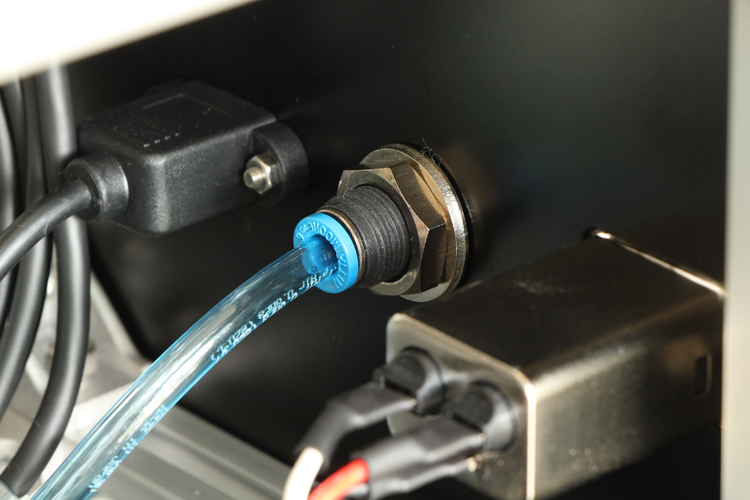

パネルタッチコネクタを取り付けます。

マニュアル「配線 DCライン」にて配線したポリウレタンチューブを接続します。
