以下の部品を用いて、ミラーマウント 取付を行います。

部品表

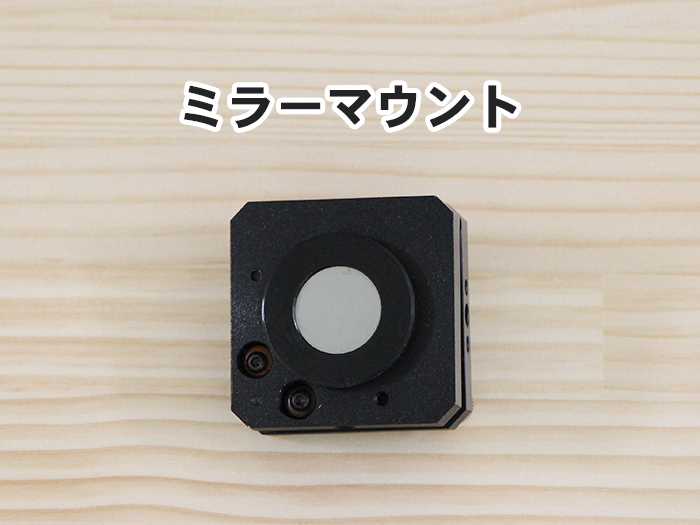

ミラーマウント

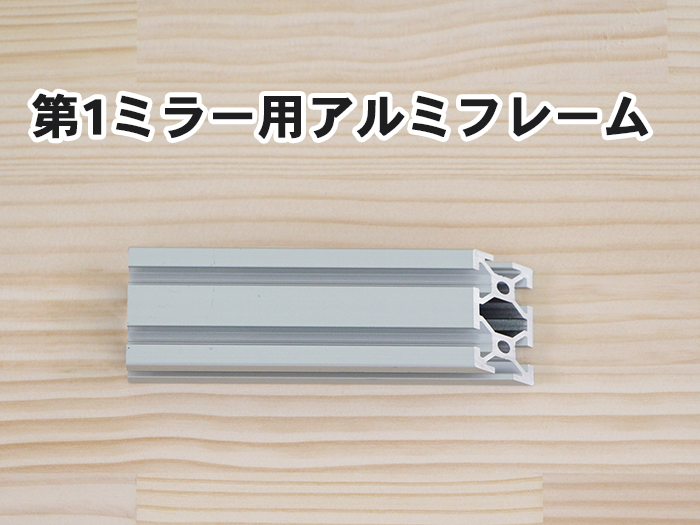

第1ミラー用アルミフレーム

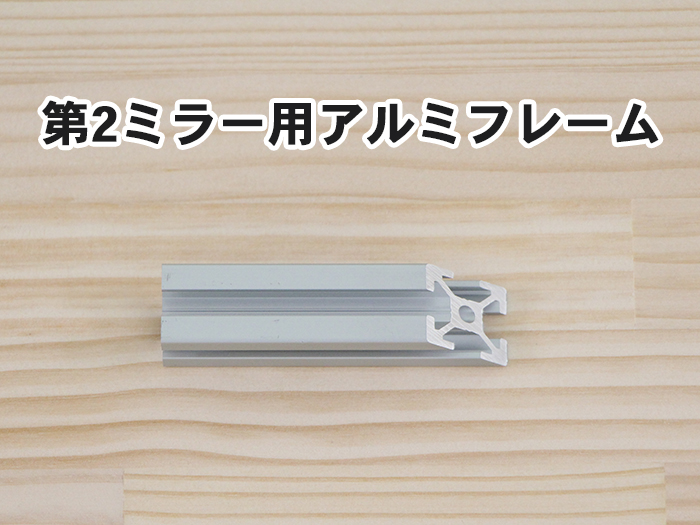

第2ミラー用アルミフレーム



直角ブラケット

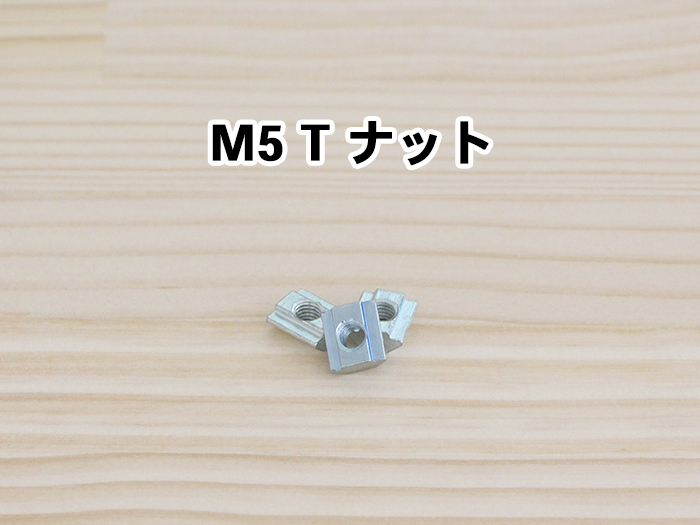

M5 Tナット
M5ナイロンナット

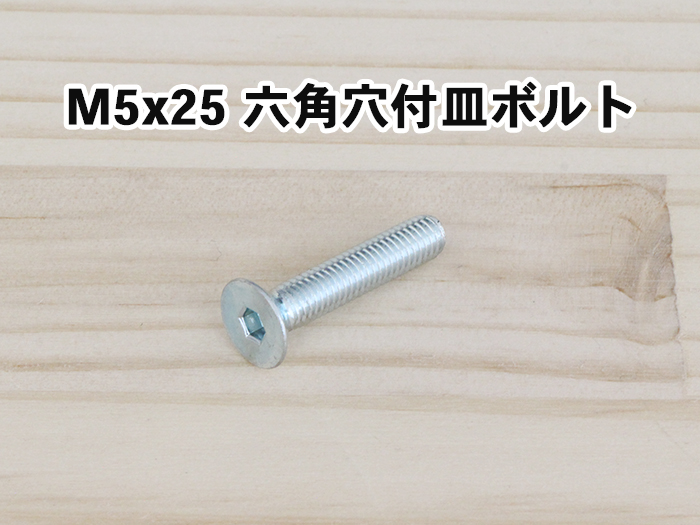

M5x25 六角穴付皿ボルト
M5x8 六角穴付ボルト

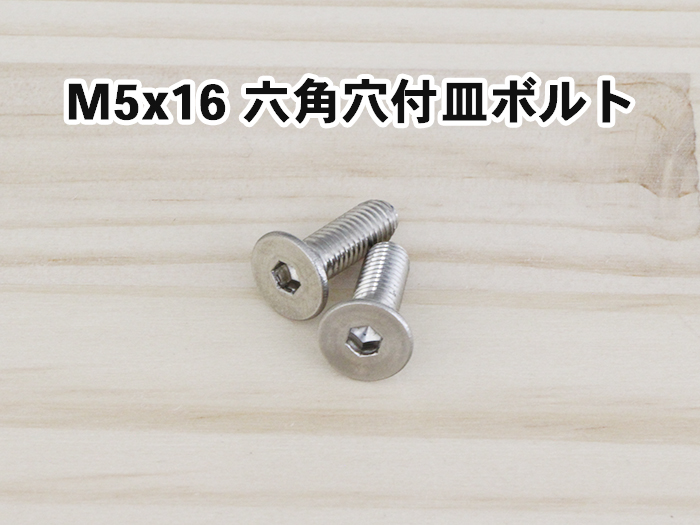

M5x16 六角穴付皿ボルト



梱包No. 部品 数量 詳細
番号 ミラーマウント 3
番号 第1ミラー用アルミフレーム 1 45°カット
番号 第2ミラー用アルミフレーム 1 45°カット
番号 直角ブラケット 3 20mm角フレーム固定用
番号 M5 Tナット 5
番号 M5ナイロンナット 1
番号 M5x25 六角穴付皿ボルト 1
番号 M5x8 六角穴付ボルト 6
番号 M5x16 六角穴付皿ボルト 2



ミラーマウント傾き調整

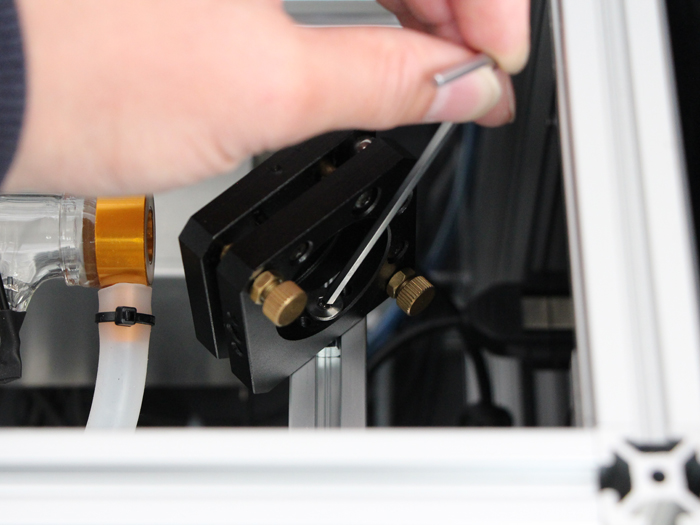

ミラーマウントを構成する2つのパネルが平行でない場合は、事前に調整しておきます。
(※ミラーマウントについているネジを回して調整します。)

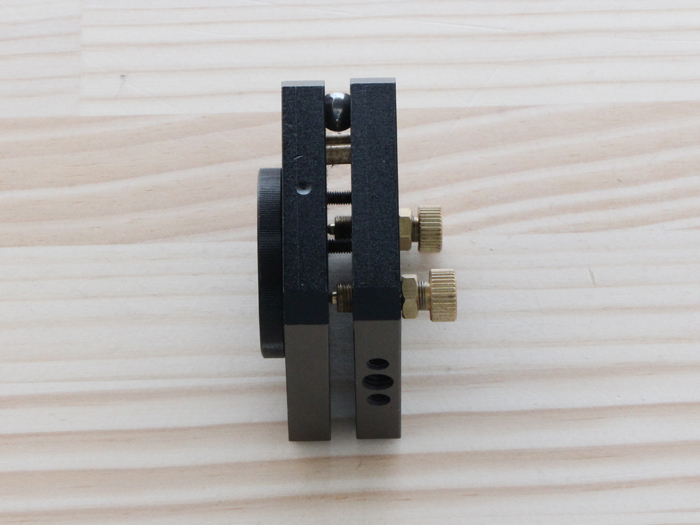

以下の写真のように傾いている場合は調整が必要です。

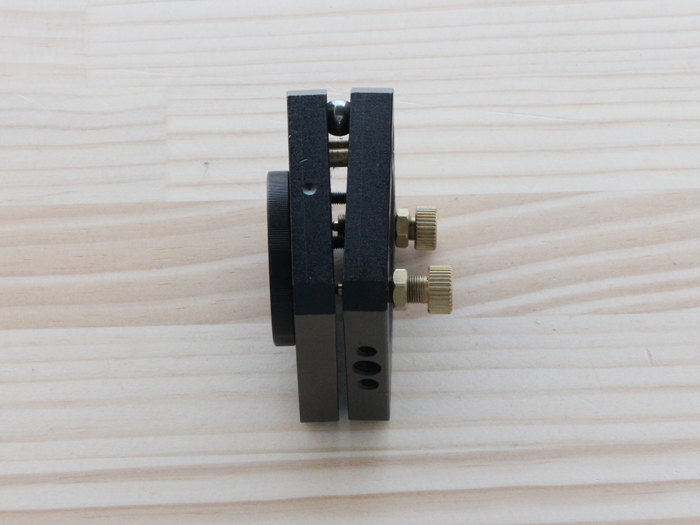

ミラーマウント傾き状態
こちらが正常の状態です。
ミラーマウント正常状態

第1ミラーマウント 取付

まず、第1ミラー用アルミフレームを取り付けます。
直角ブラケットとM5 Tナット、M5×8 六角穴付ボルトを使用します。

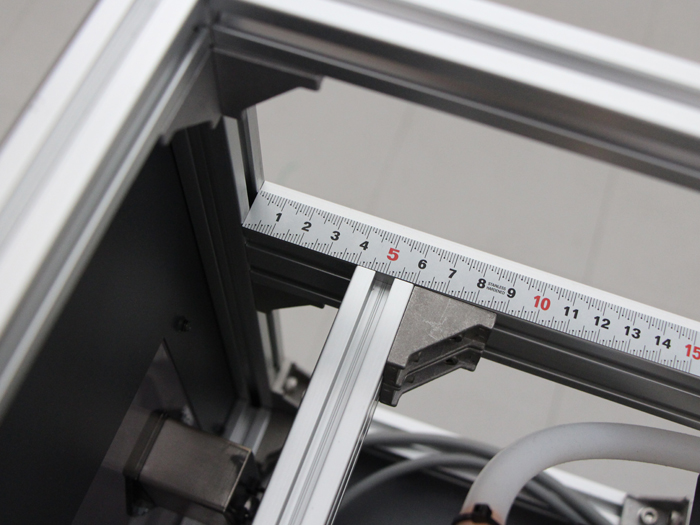

取り付け位置は写真を参考に、隣のフレームから40mmの位置に第1ミラー用アルミフレームの端が来るようにします。
第1ミラーマウント40mm位置

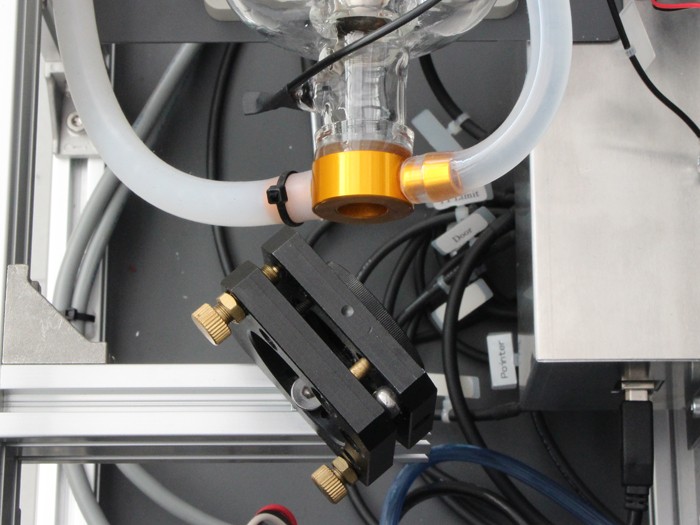

取り付けた第1ミラー用アルミフレームに、ミラーマウントを取り付けます。M5 TナットとM5×16 六角穴付皿ボルトを使用します。
ミラーマウント取り付け
第1ミラー用アルミフレームの切断面とミラーマウントの傾きが合うようにしてください。
切断面とミラーマウントの傾き

第2ミラーマウント 取付

第2ミラー用アルミフレームを取り付けます。

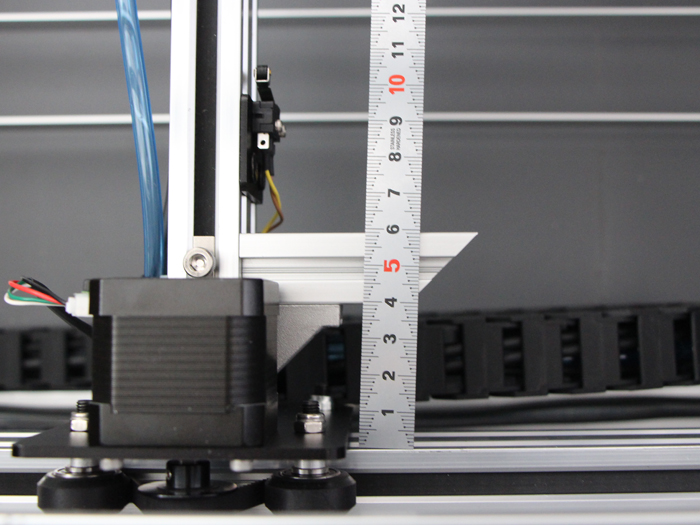

取り付け位置は写真を参考に、隣のフレームから40mmの位置に第2ミラー用アルミフレームの端が来るようにします。

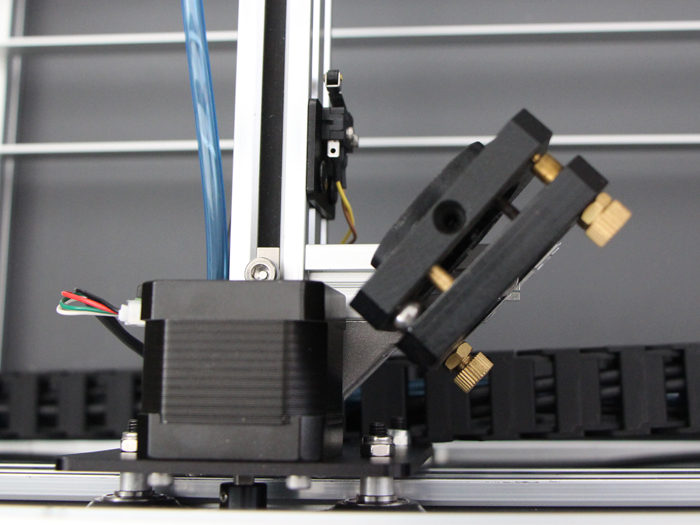

第2ミラー用アルミフレームの切断面とミラーマウントの傾きが合うようにしてください。
取り付け位置40mm

切断面とミラーマウントの傾き

第3ミラーマウント 取付

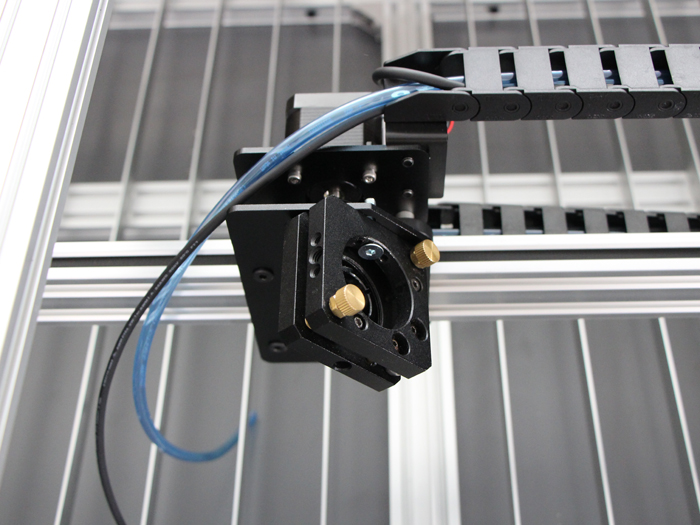

M5×25 六角穴付皿ボルトとM5ナイロンナットで、写真の位置に3個目のミラーマウントを取り付けます。
第3ミラーマウント 取付


以上で、本工程は完了です。
