レーザーポインター 調整

位置合わせ

レーザーポインターを照射させるためにUSBケーブルを接続します。

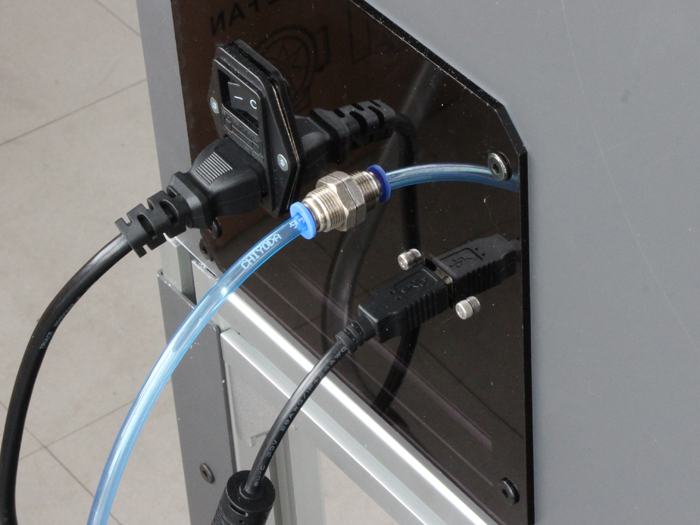

本体にUSBケーブルを接続してください。
USBケーブル

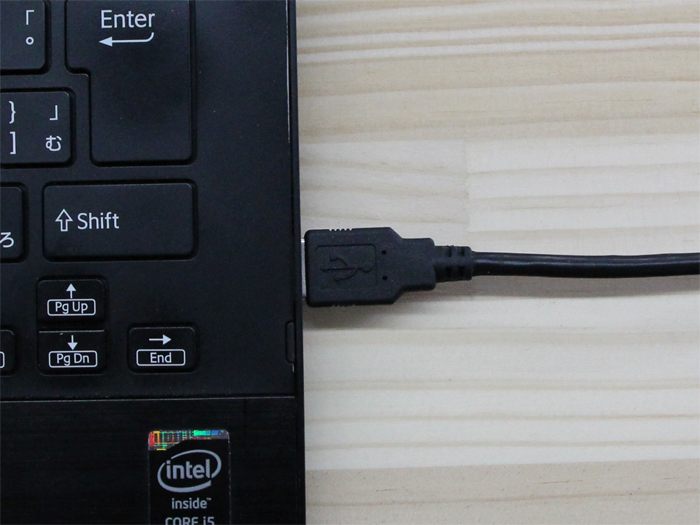

もう片方をPCのUSBポートに接続します。
レーザーポインターが照射されていることを確認してください。
パソコンのUSBポート

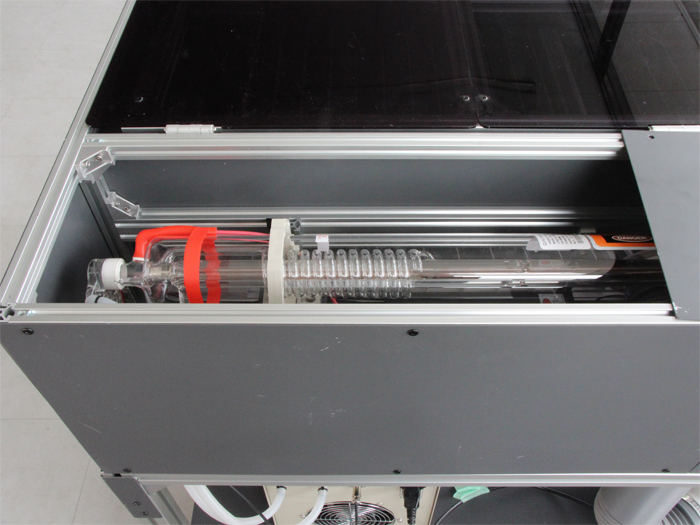

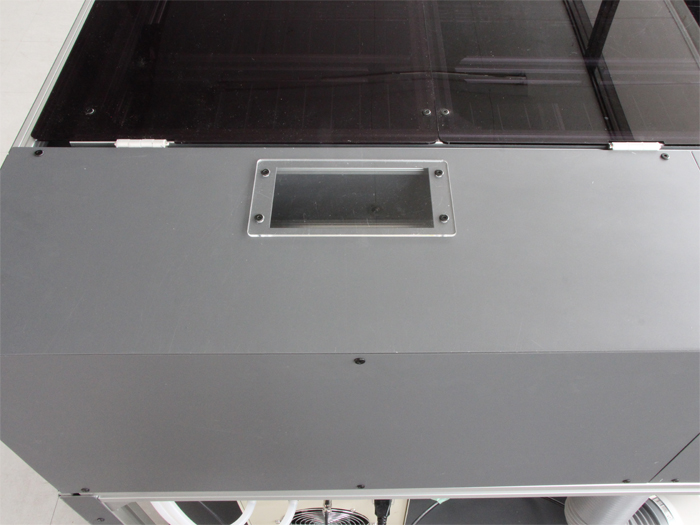

実際にレーザーを照射させて位置を調整します。Top-back-R(板金)を取り外してください。
板金取り外し
照射ボタンもしくは光軸調整用ボタンを使用します。CO2レーザー保護メガネをかけて目を保護してください。

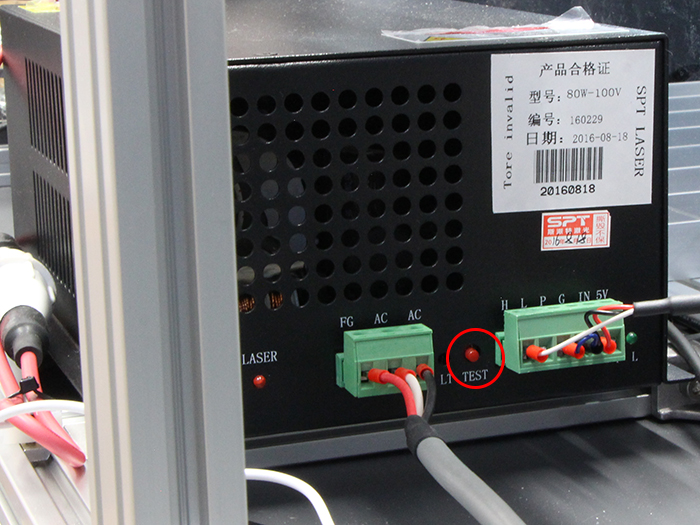

TEST赤ボタン

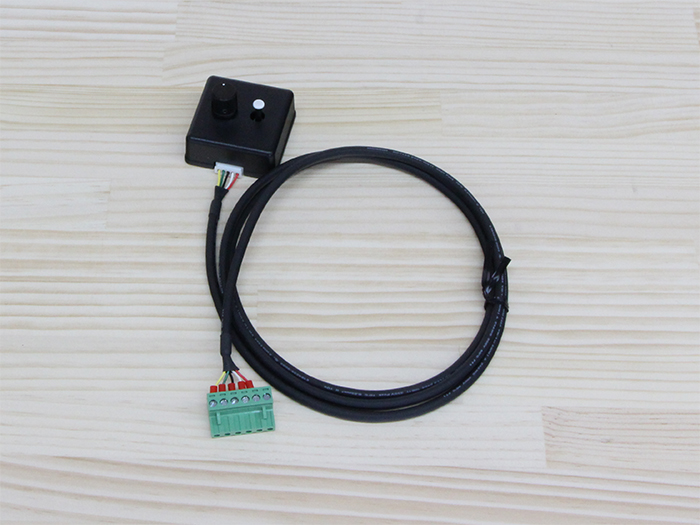

光軸調整用ボタン

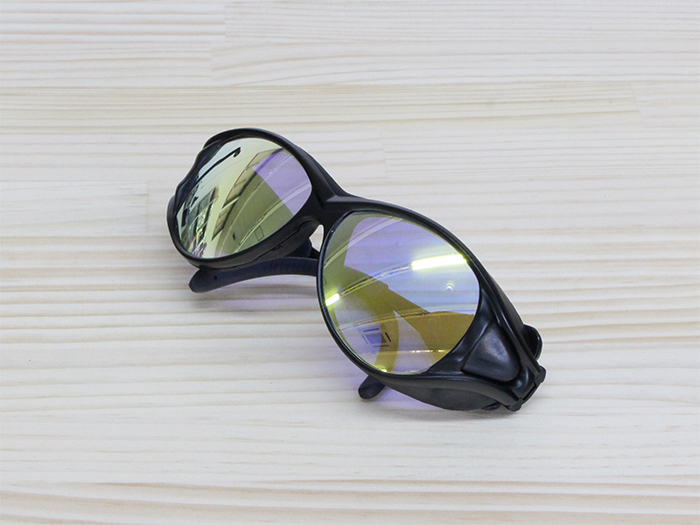

保護メガネ
レーザーを照射します。レーザー照射は長い時間行わず少し押すだけにしてください。
レーザー照射

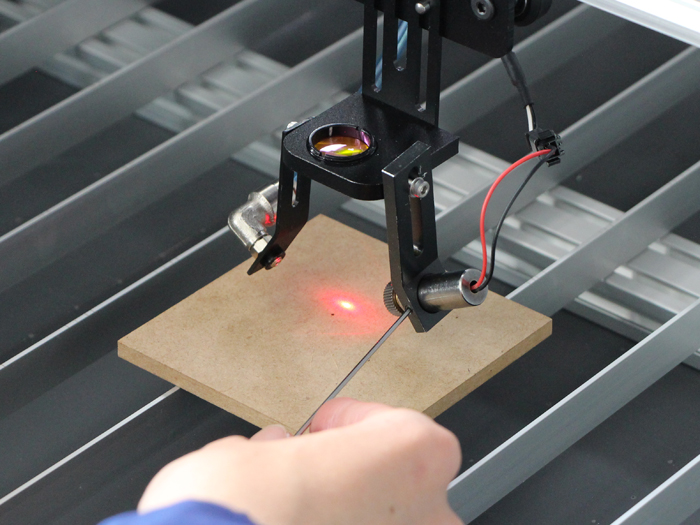

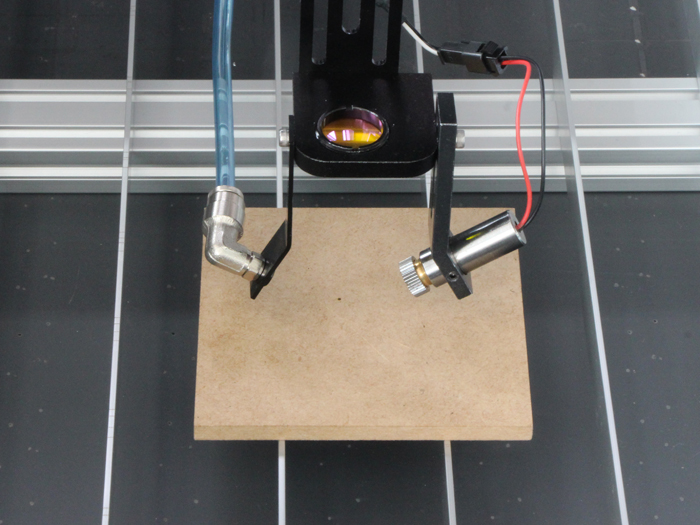

実際の照射された点にレーザーポインターのレーザー光の位置を合わせていきます。
pointer-holderの位置やレーザーポインターの傾きを調整してください。
pointer-holder

傾き確認

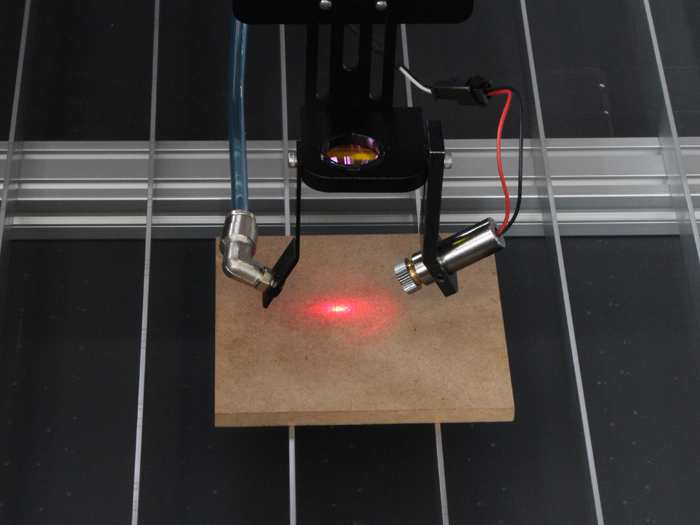

こちらで調整は終了です。
レーザーポインター調整完了
光軸調整用ボタンを使用していた場合は光軸調整用ボタンを取り外し、Top-back-R(板金)を取り付けてください。
板金取り付け
