レーザーヘッド 組立

レーザーヘッド 組立

レーザーヘッド 組立

以下の部品を用いて、レーザーヘッド 組立を行います。

部品表

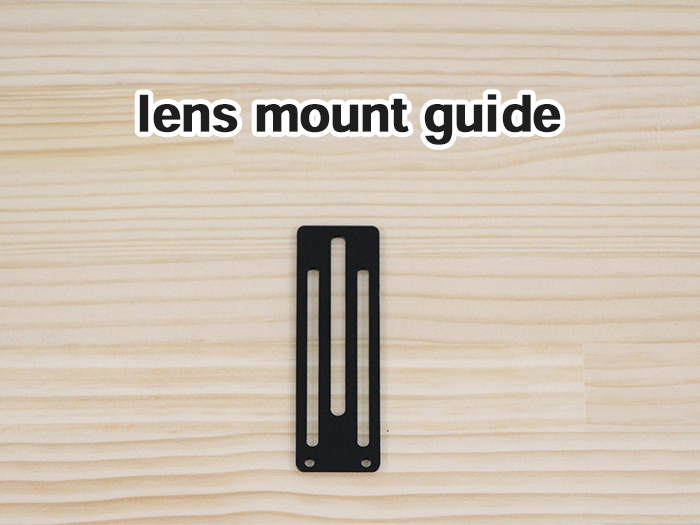

lens mount guide

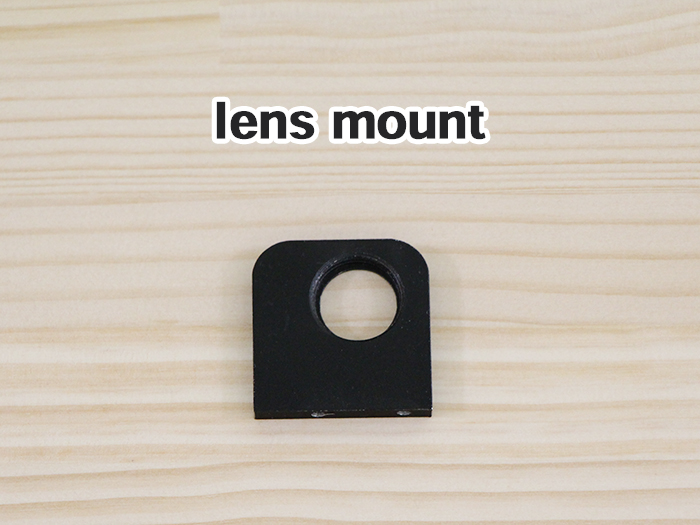

lens mount

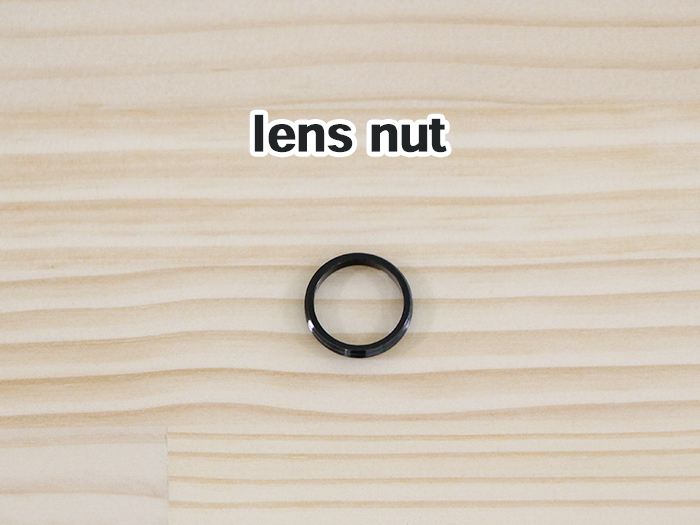

lens nut

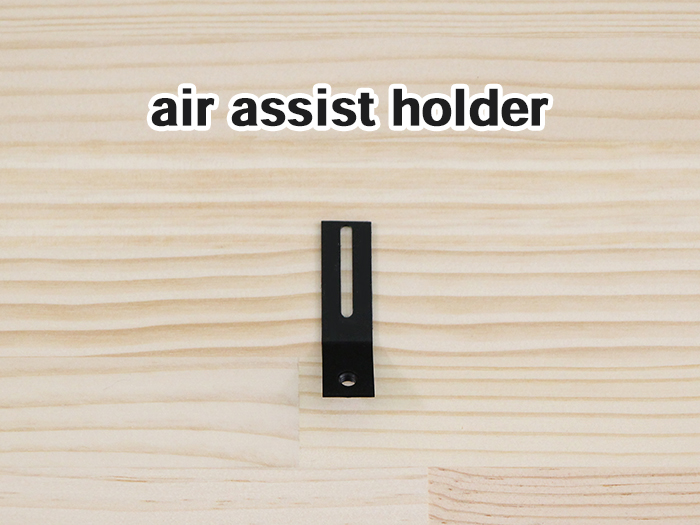

air assist holder

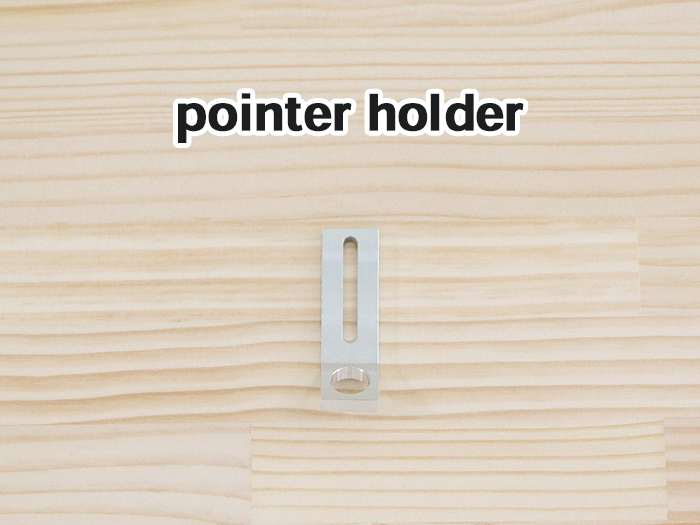

pointer-holder

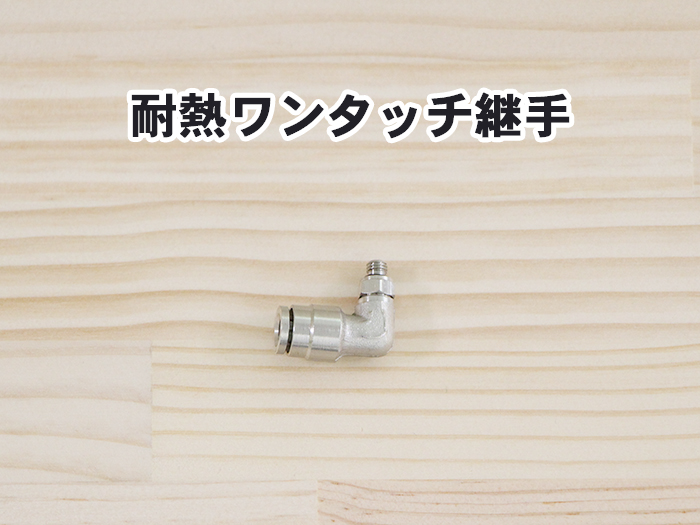

耐熱ワンタッチ継手

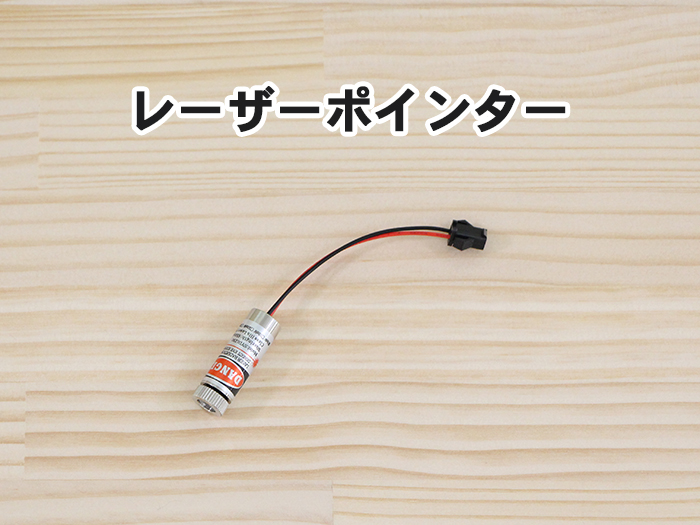

レーザーポインター

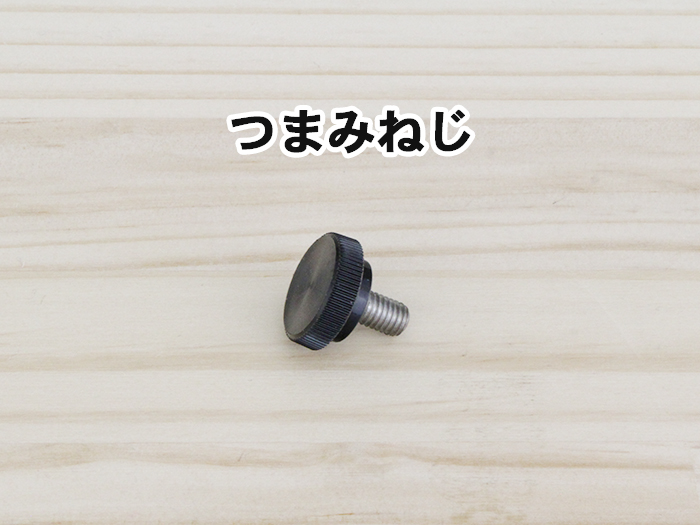

つまみねじ

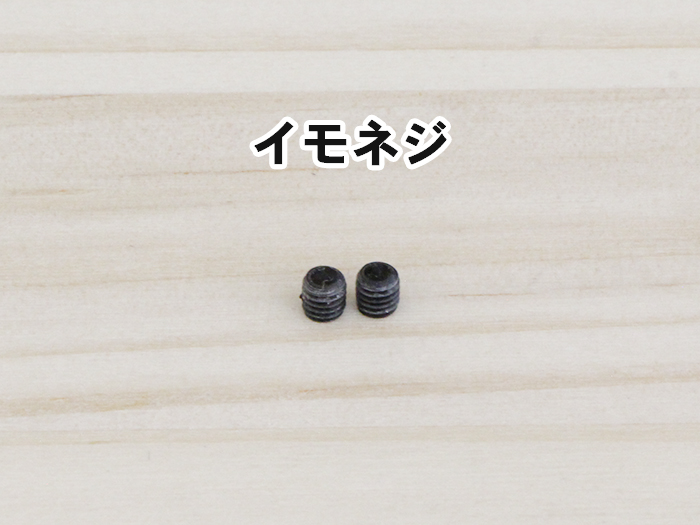

イモネジ

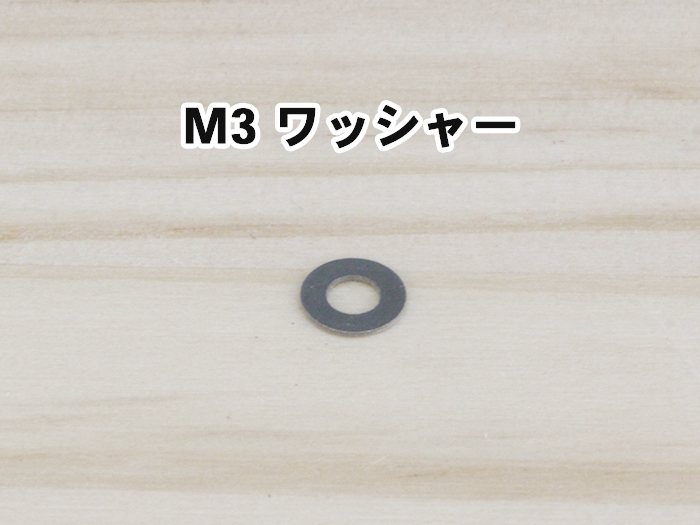

M3ワッシャー
M3x8 六角穴付ボルト
M3x6 六角穴付ボルト

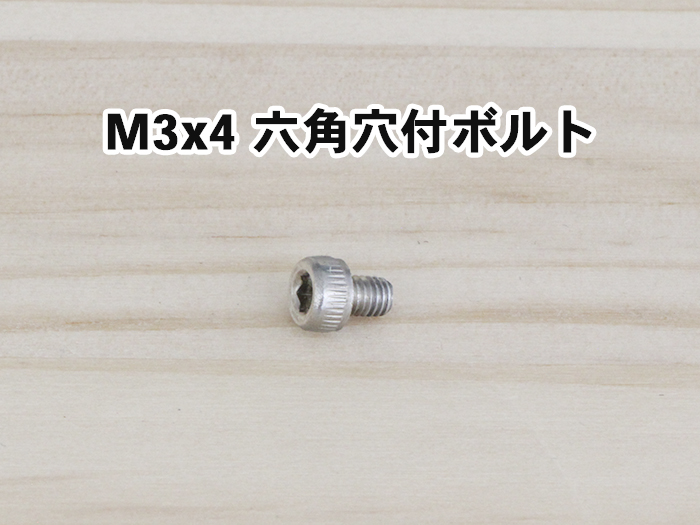

M3x4 六角穴付ボルト



梱包No. 部品 数量 詳細
番号 lens mount guide 1 アルミ
番号 lens mount 1 アルミ
番号 lens nut 1 アルミ
番号 air assist holder 1 板金
番号 pointer-holder 1 アルミ(黒orシルバー)
番号 耐熱ワンタッチ継手 1
番号 レーザーポインター 1 ドットタイプ
番号 つまみねじ 1
番号 イモネジ 2 M3x3
番号 M3ワッシャー 1
番号 M3x8 六角穴付ボルト 1
番号 M3x6 六角穴付ボルト 2
番号 M3x4 六角穴付ボルト 1



レーザーヘッド組立

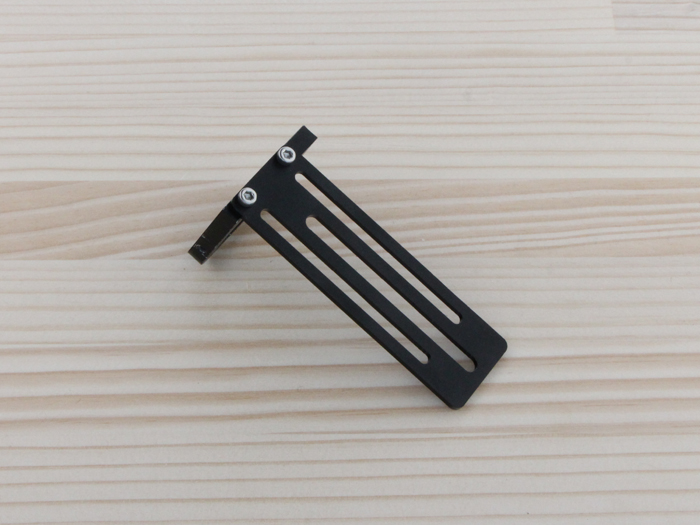

M3×6六角穴付きボルト使用して、lens mountにlens mount guideを取り付けます。
lens mount guide取り付け

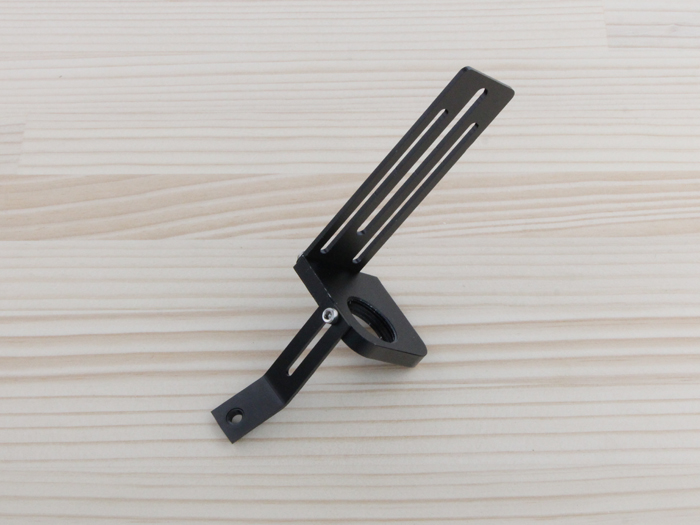

M3×4六角穴付きボルト使用して、lens mountにair assist holderを取り付けます。(※air assist holderの高さは後の工程で調整します。)
air assist holder取り付け

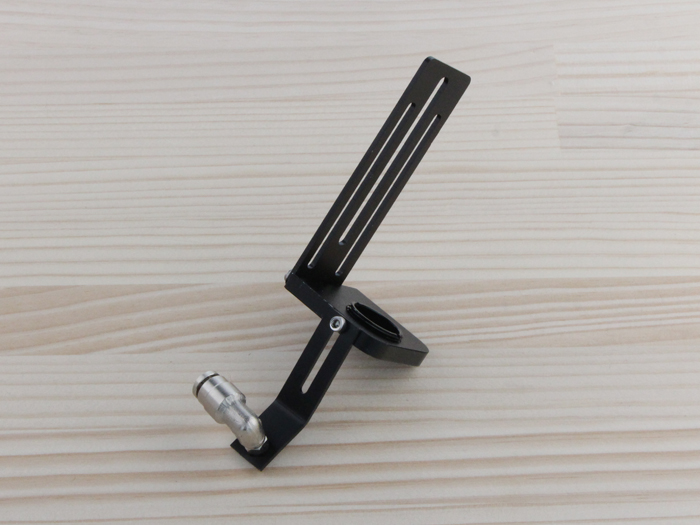

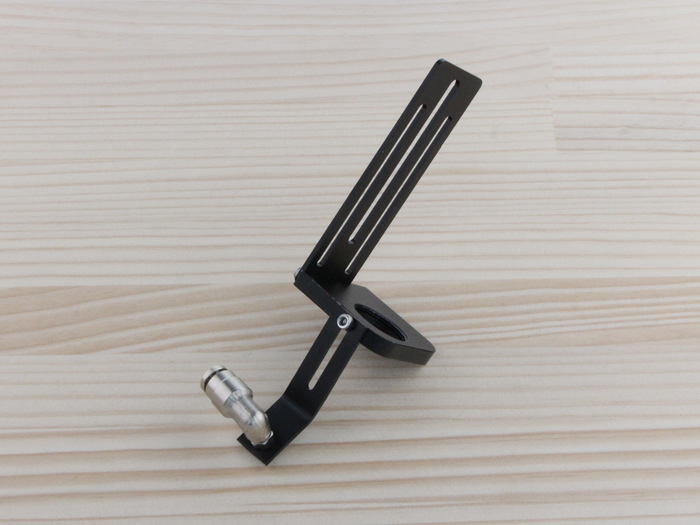

air assist holderに耐熱ワンタッチ継手を取り付けます。
耐熱ワンタッチ継手取り付け

lens mountにlens nutを取り付けます。
(※後の工程で集光レンズを装着しますので、完全にしめないでください。)
lens nut取り付け

pointer-holderをM3x8 六角穴付ボルトとM3ワッシャーを使用して取り付けます。(pointer-holderの長さが短い物もございますが問題ございません。)

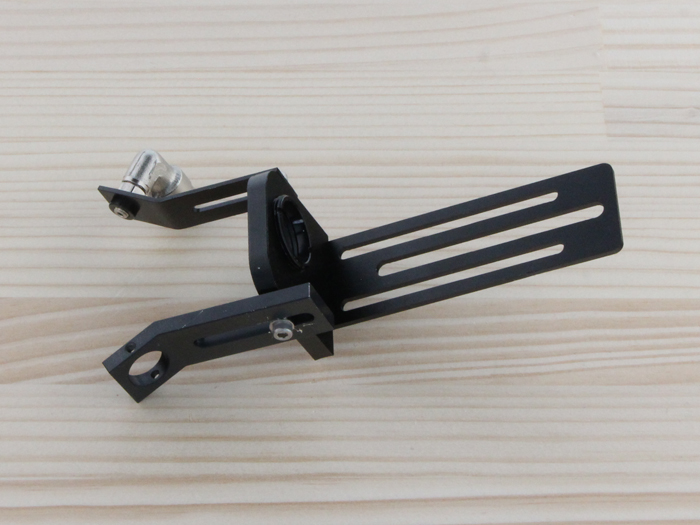

pointer-holder取り付け

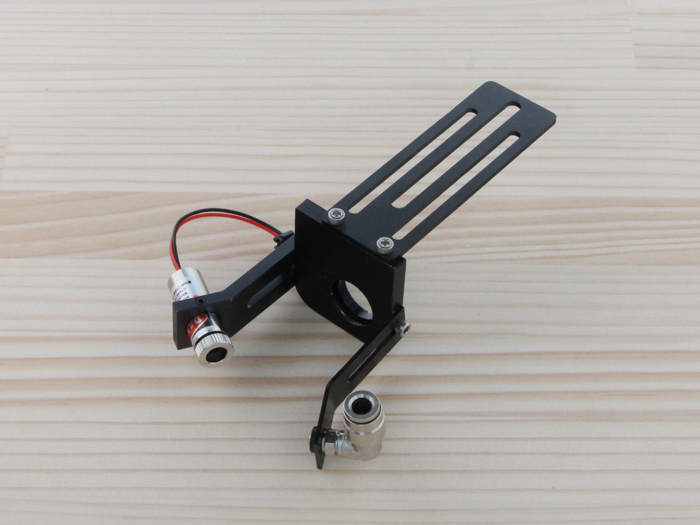

レーザーポインターをpointer-holderに固定します。イモネジ2個を使用します。
レーザーポインター固定

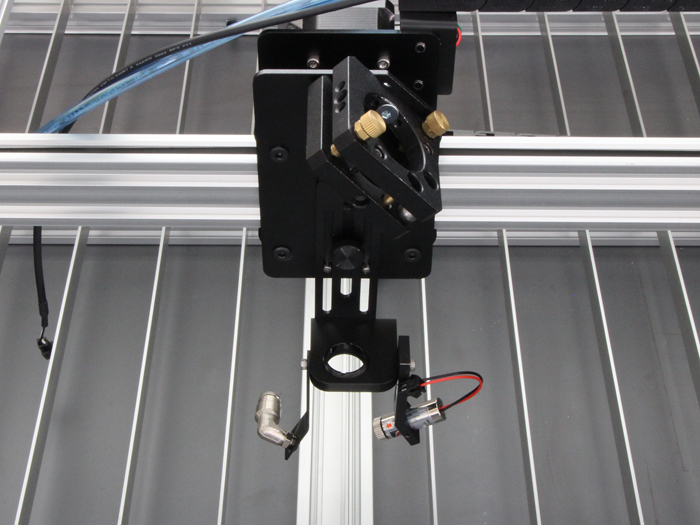

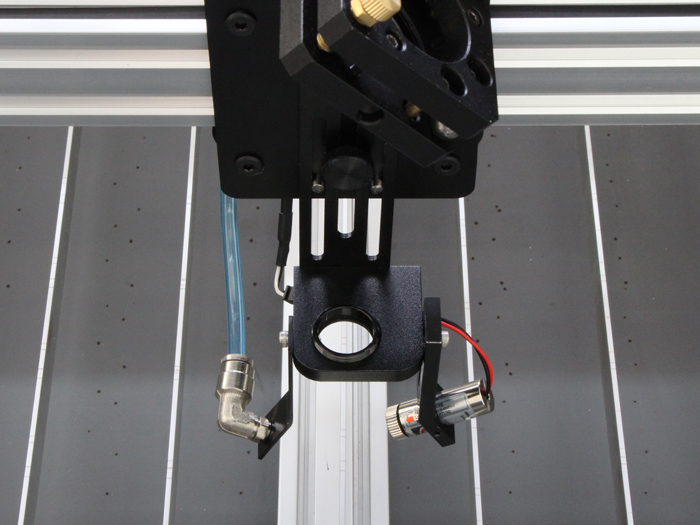

つまみネジを使用してwheel plate x-axisユニットにレーザーヘッドを取り付けます。
レーザーヘッド取り付け

耐水性ポリウレタンチューブを耐熱ワンタッチ継手に取り付けます。
(※抜けないように奥までしっかりと挿入してください。)
レーザーポインターにLaser Pointerケーブルを接続します。
Laser Pointerケーブル接続


以上で、本工程は完了です。
