カバー取付

以下の部品を用いて、カバー取付を行います。

部品表

梱包No.	部品	数量	詳細
番号	Front	2	板金
番号	Right	1	板金
番号	Right-fan	1	板金
番号	Left	1	板金
番号	Left	1	アクリル

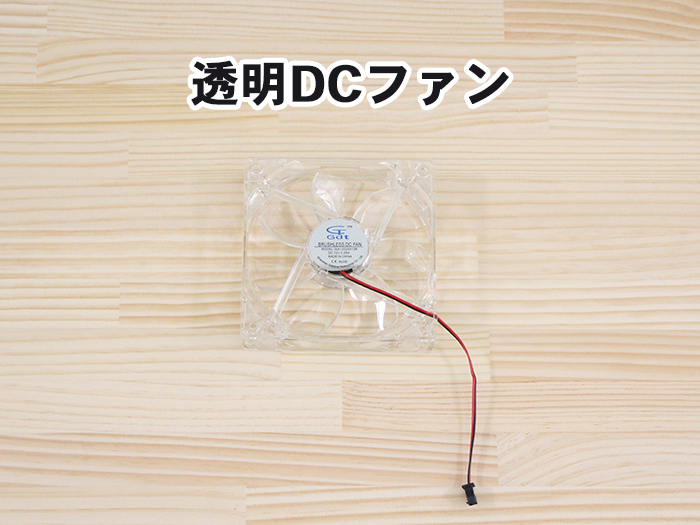

番号	透明DCファン	1	120mm角
番号	DCファン	1	80mm角
番号	AC-Mainケーブル	1
番号	パネルマウントUSBケーブル	1
番号	フェライトコア	1
番号	パネルタッチコネクタ	1
番号	M5x8 低頭ボルト	4	黒
番号	M5x6 低頭ボルト	24	黒
番号	M4ナット	8
番号	M4x30 低頭ボルト	4	黒
番号	M4x25 低頭ボルト	4	黒

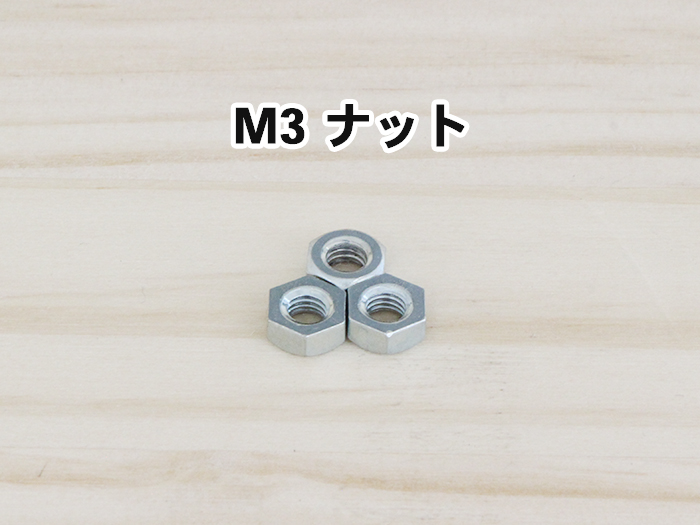

番号	M3ナット	2
番号	M3x10 六角穴付皿ボルト	2
番号	M3x6 六角穴付ボルト	2

本体右側カバー取付

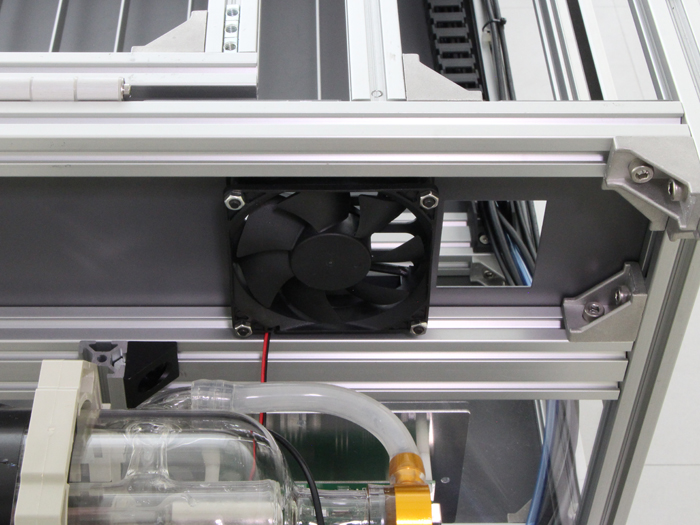

Right-fan（板金）に透明DCファンを取り付けます。

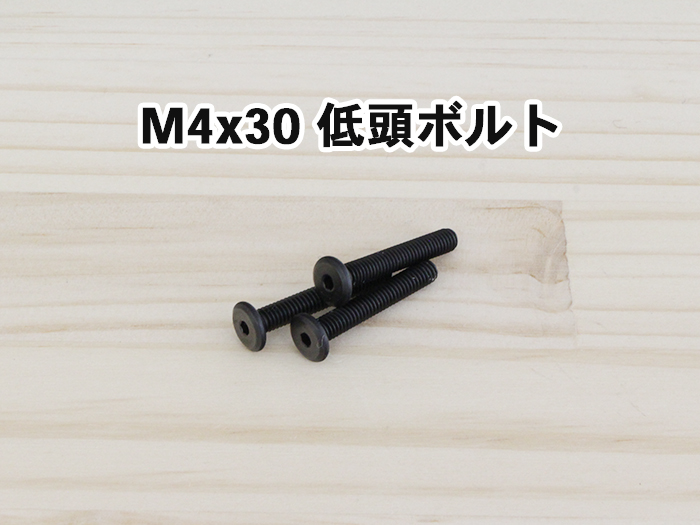

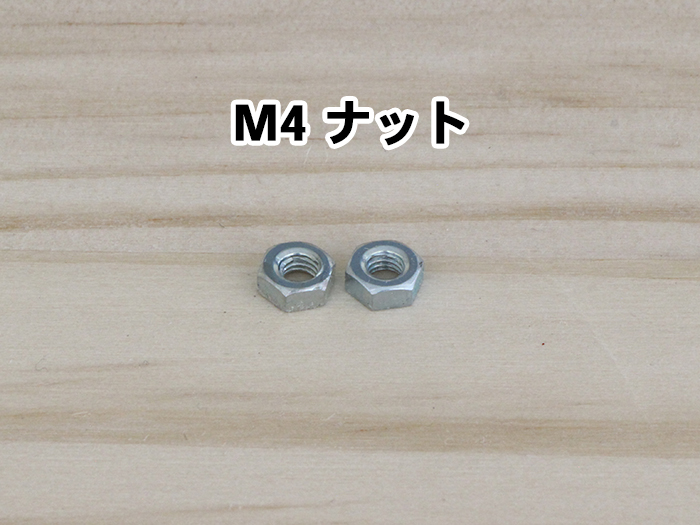

M4x30 低頭ボルトとM4ナットをそれぞれ4個ずつ使用します。

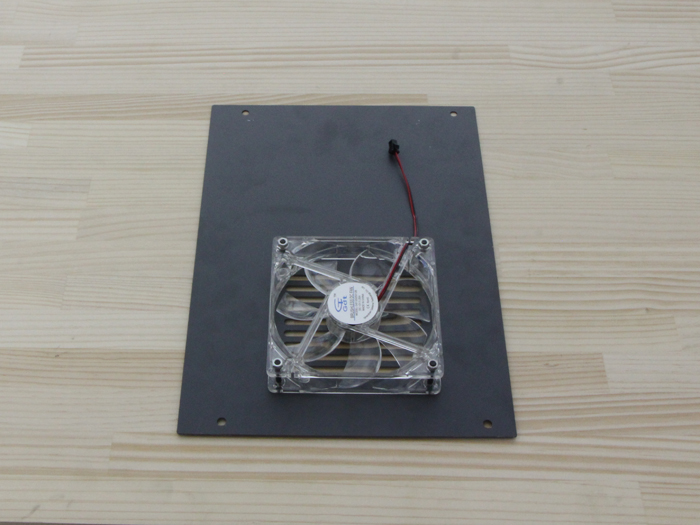

向きがありますのでご注意ください。写真の向きでは透明DCファンが左に寄っています。
透明DCファン右寄り
下記の写真では右に寄っています。
透明DCファン左寄り
写真を参考にM5x6 低頭ボルト4個を使用してRight-fan（板金）を取り付けます。

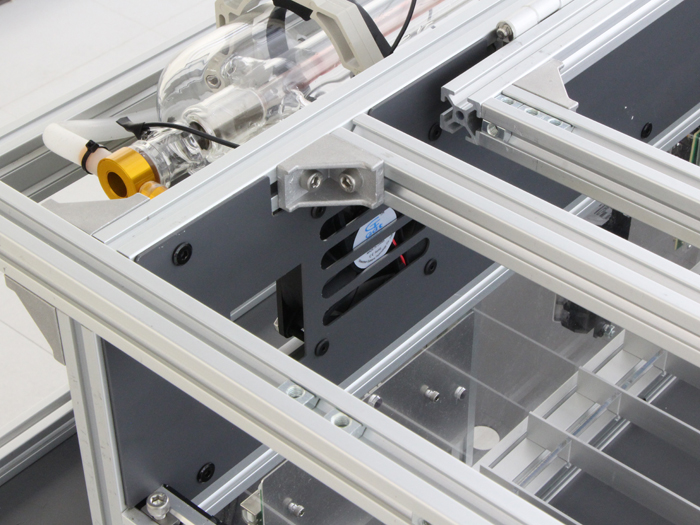

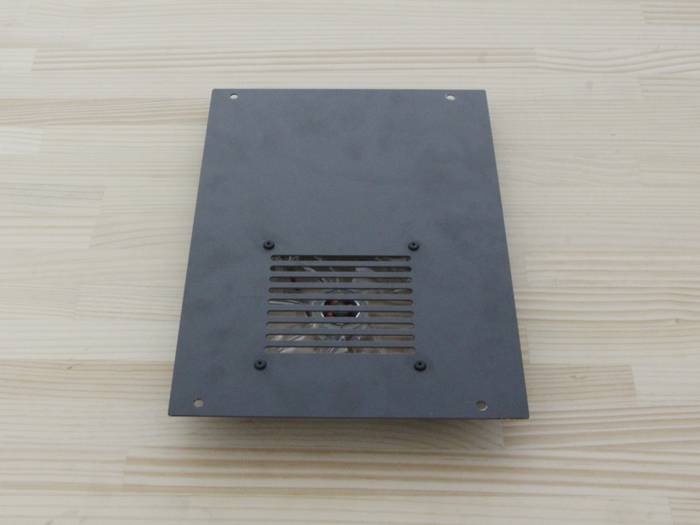

Right-fan取付

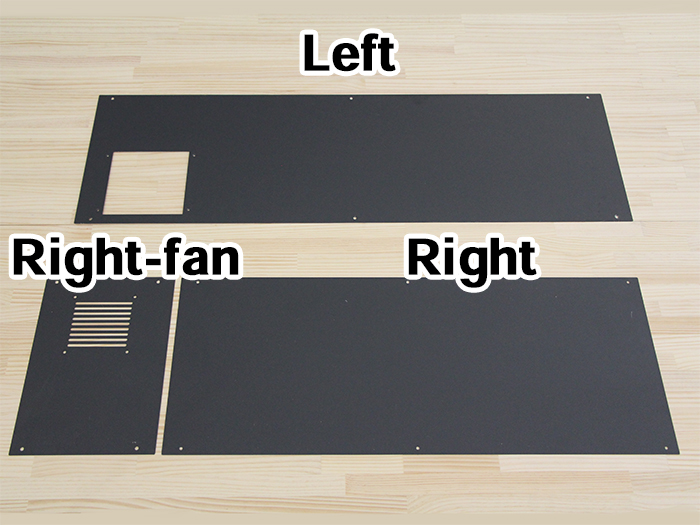

写真を参考にM5x6 低頭ボルト6個を使用してRight（板金）を取り付けます。

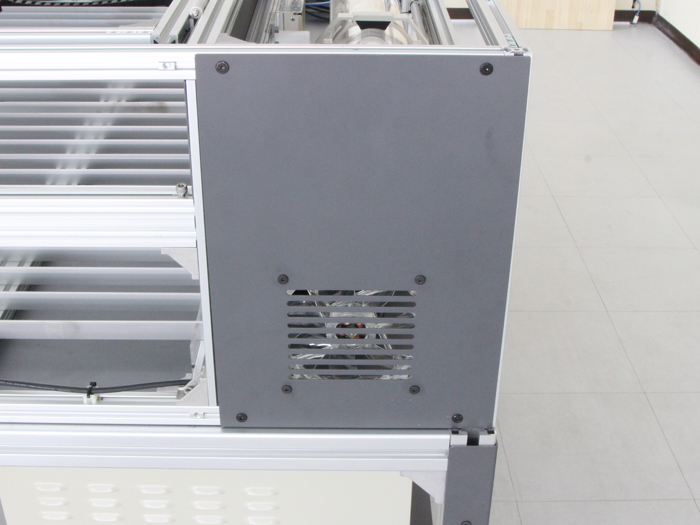

本体右側カバー取り付け

本体前側カバー取付

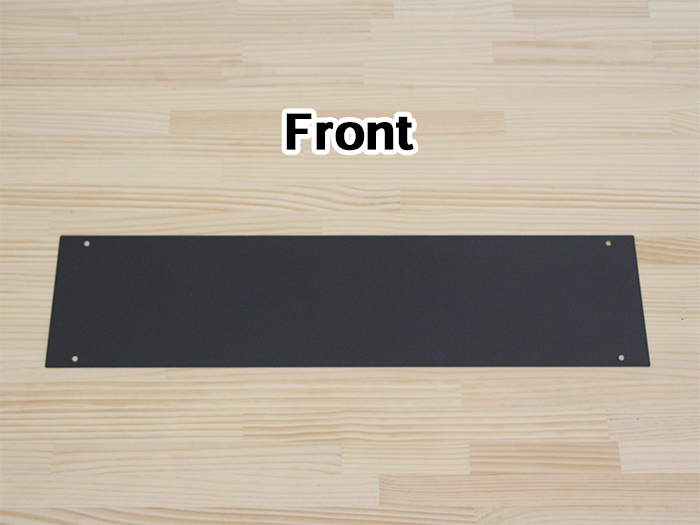

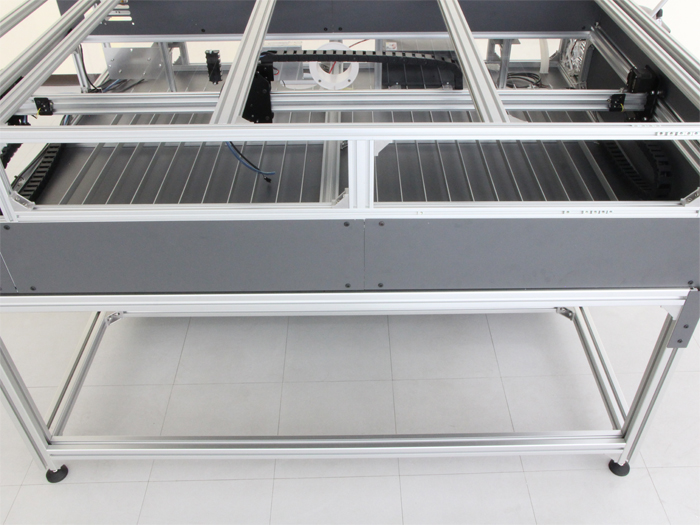

M5x6 低頭ボルト8個を使用してFront（板金）を2枚取り付けます。

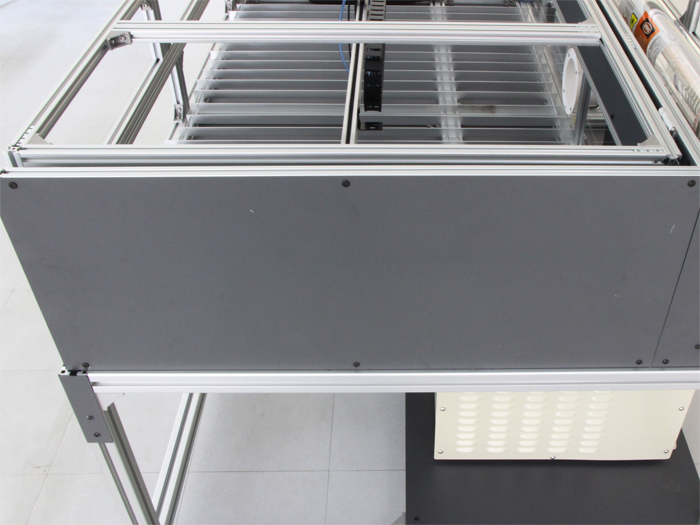

本体前側カバー取り付け

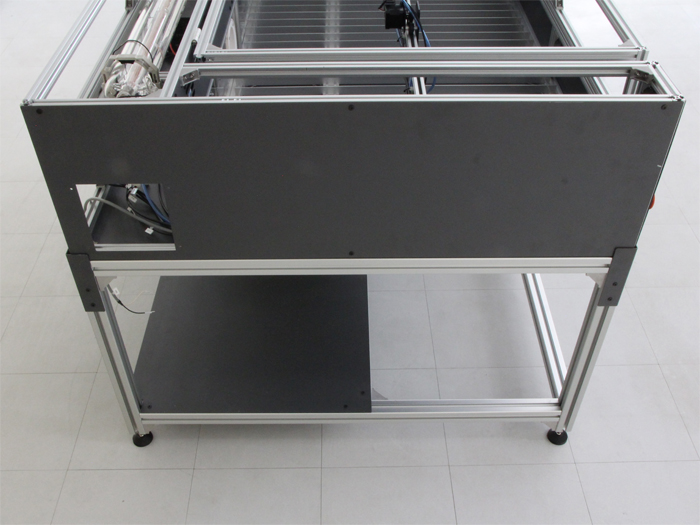

本体左側カバー&DCファン取付

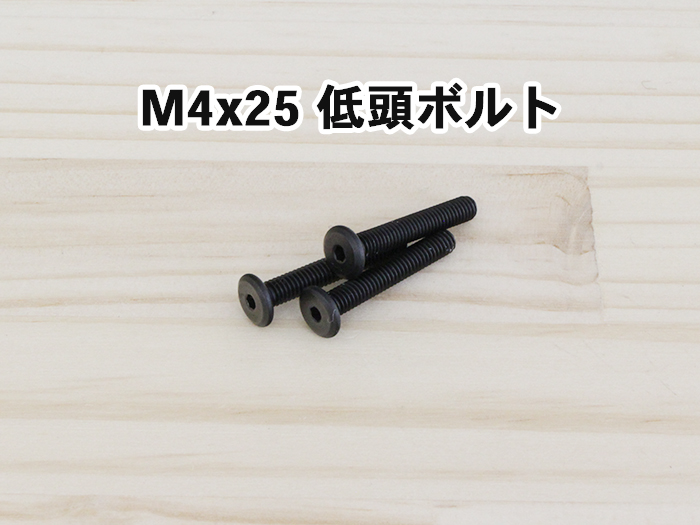

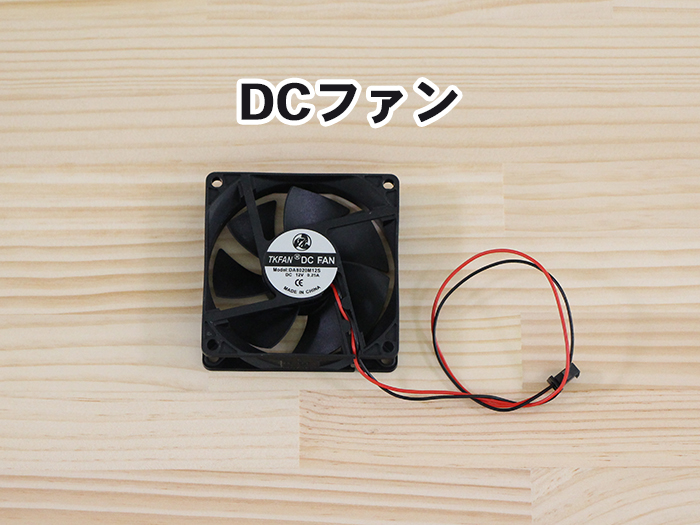

M4x25 低頭ボルトとM4ナットをそれぞれ4個ずつ使用します。向きに注意してください。
本体左側カバー

DCファン方向

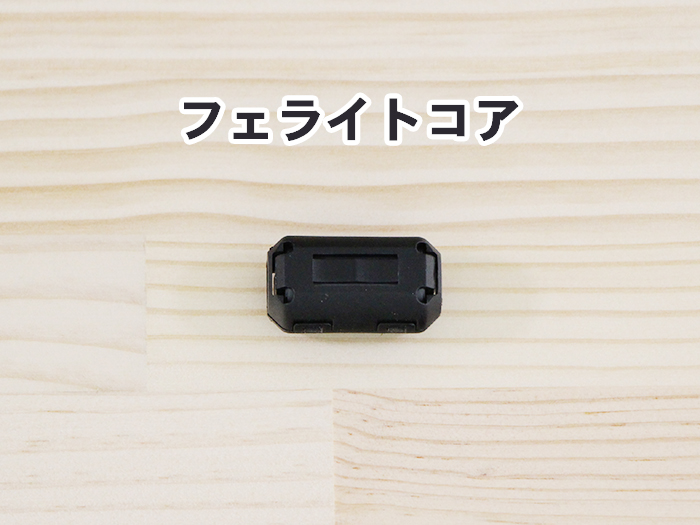

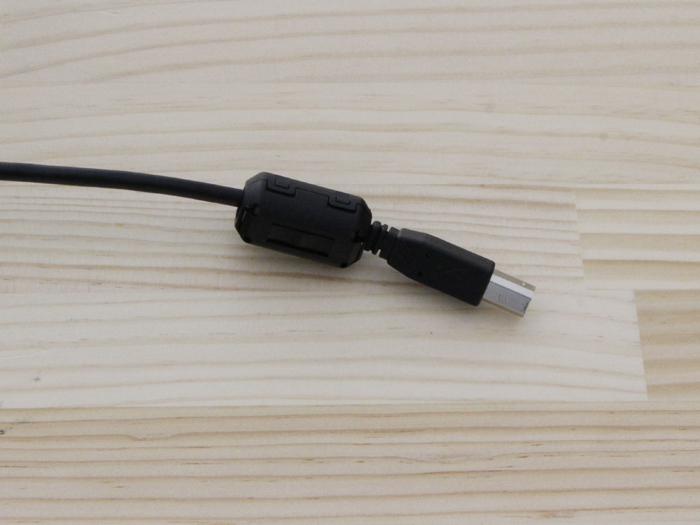

パネルマウントUSBケーブルにフェライトコアを取り付けます。

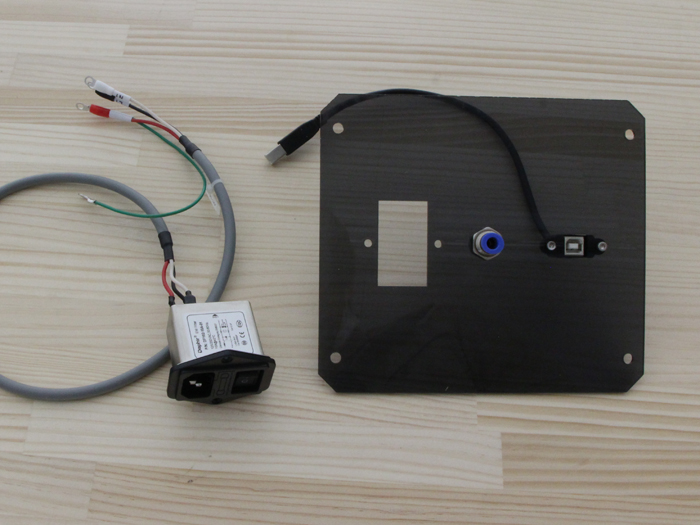

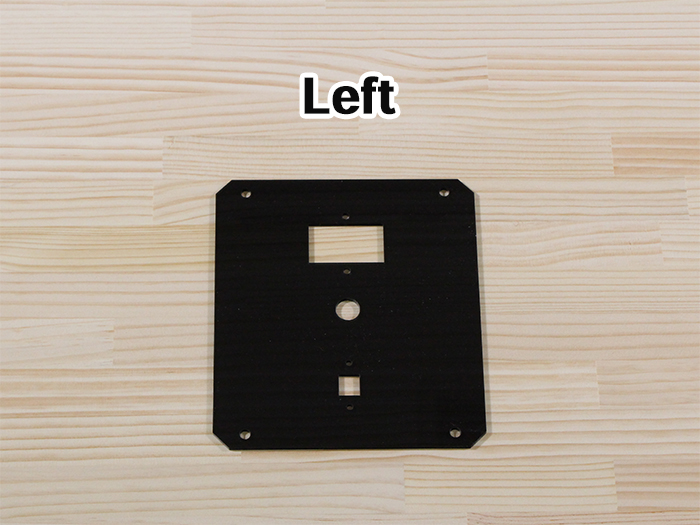

Left（アクリル）へ機器を取り付けます。

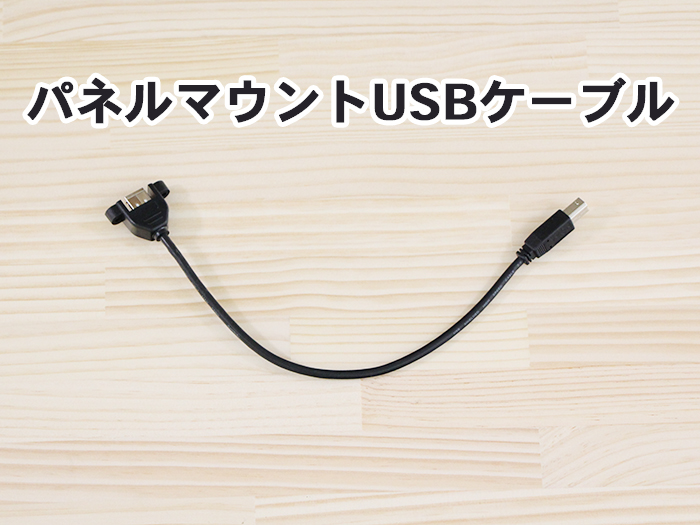

パネルマウントUSBケーブルをM3x6 六角穴付ボルト2個を使用して取り付けます。

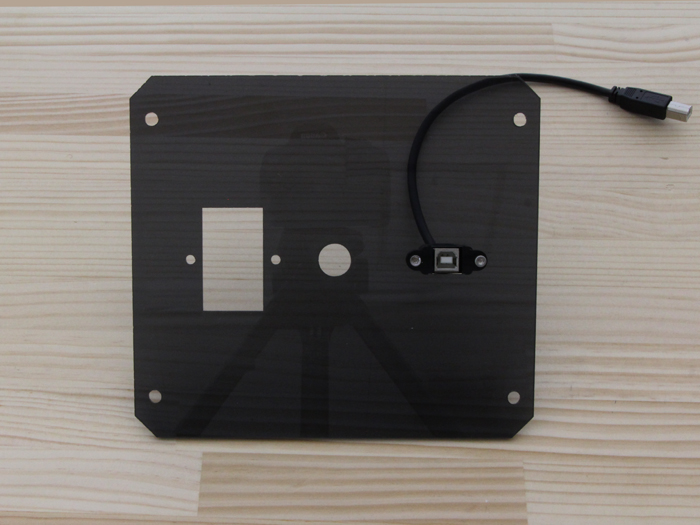

Left（アクリル）に取り付け

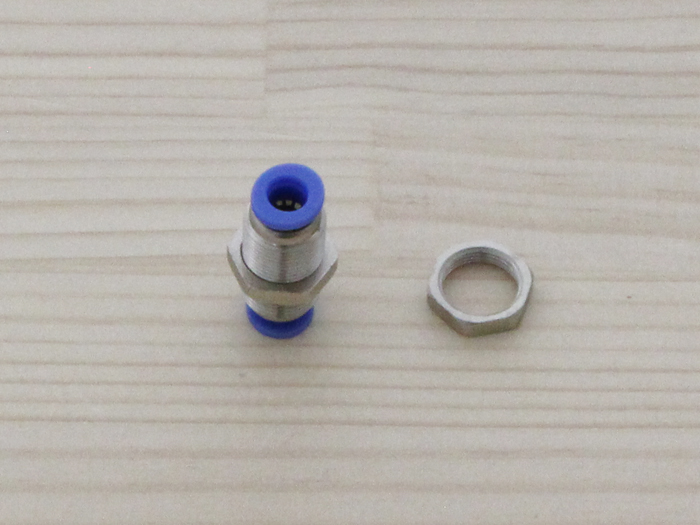

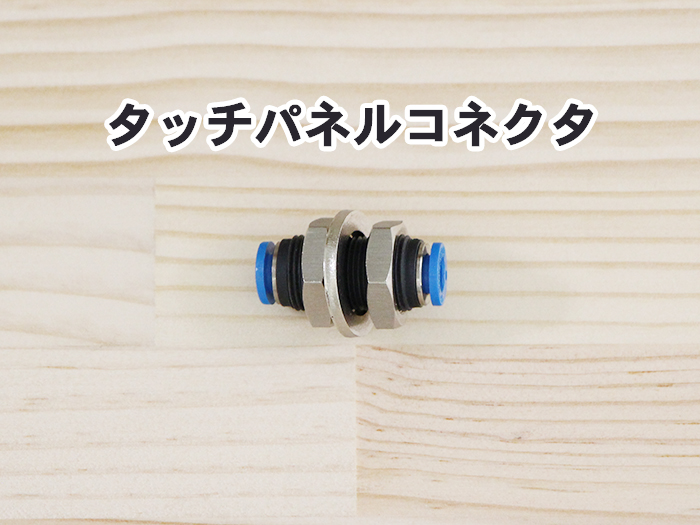

パネルタッチコネクタのナットを外しておきます。
パネルタッチコネクタのナット
外し
写真の位置に取り付けます。向きはありません。
Left取り付け口

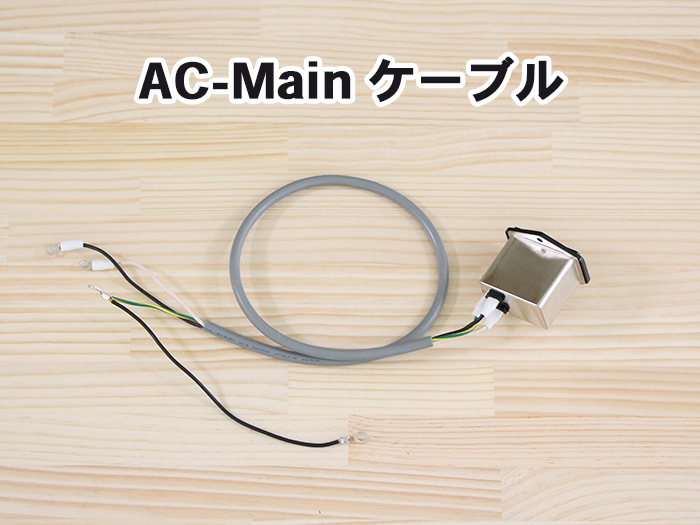

AC-Mainケーブルを写真の向きでLeft（アクリル）に挿入します。
AC-Mainケーブル挿入向き

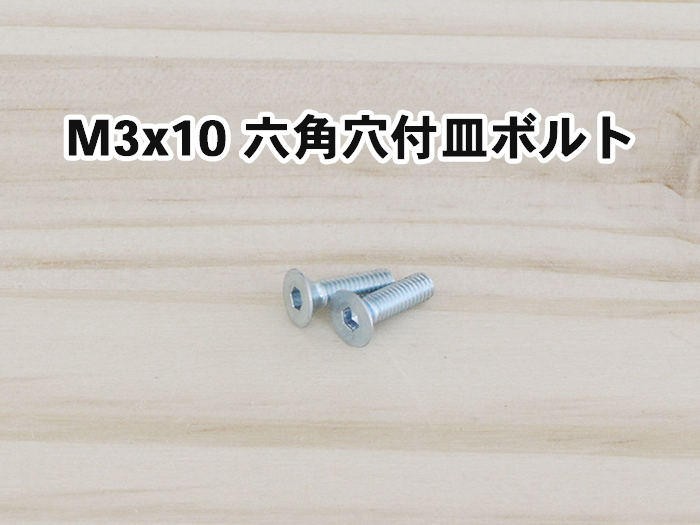

M3x10 六角穴付皿ボルトとM3ナットをそれぞれ2個使用して取り付けます。

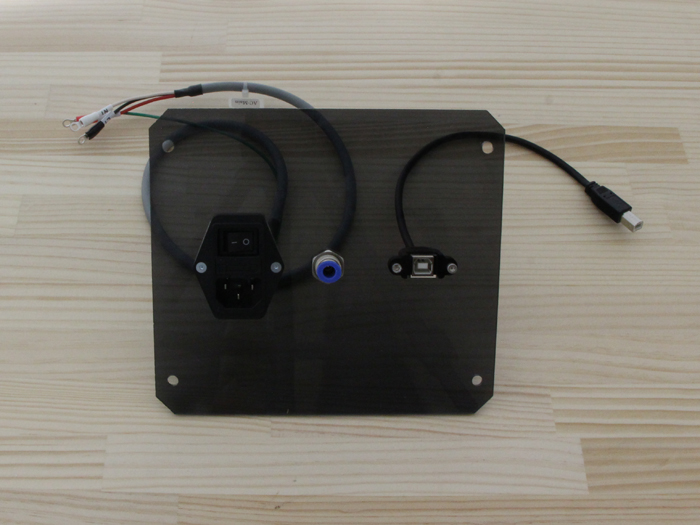

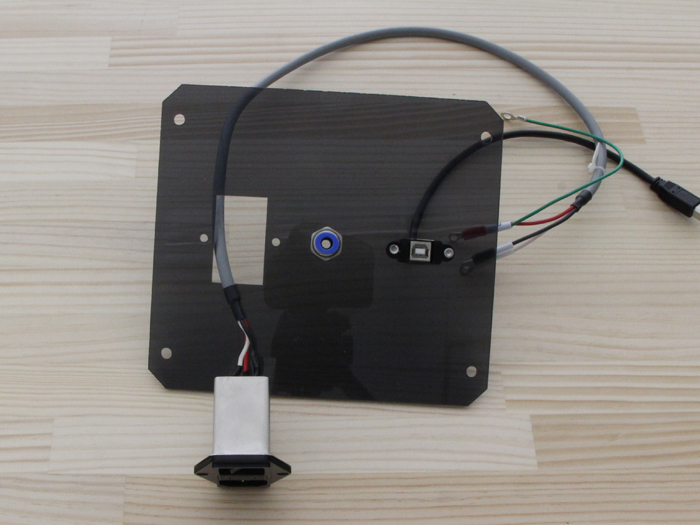

Left（アクリル）への機器取付は完了です。
機器取付完了

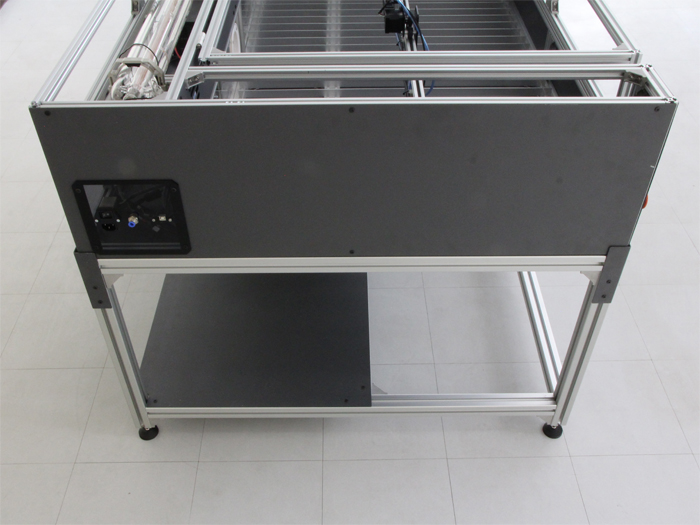

写真を参考にM5x6 低頭ボルト6個を使用してLeft（板金）を取り付けます。
本体左側板金取り付け
M5x8 低頭ボルト4個を使用してLeft（アクリル）を取り付けます。
Leftアクリル取り付け
以上で、本工程は完了です。
