以下の部品を用いて、加工エリア 配線を行います。

部品表











梱包No.	部品	数量	詳細

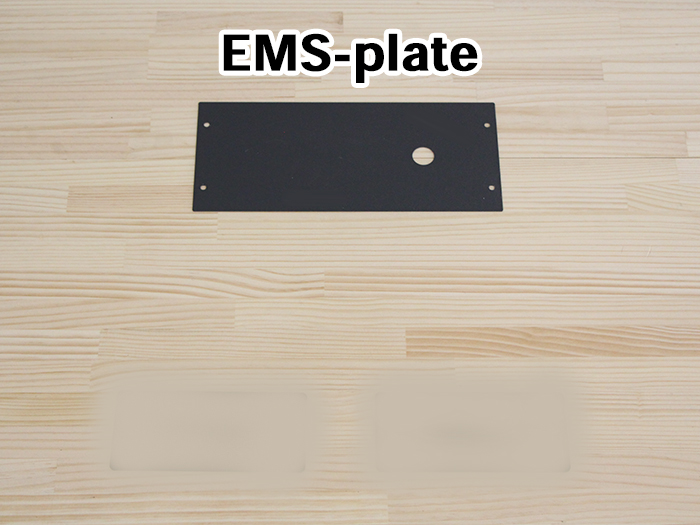

番号	EMS-plate	1	板金

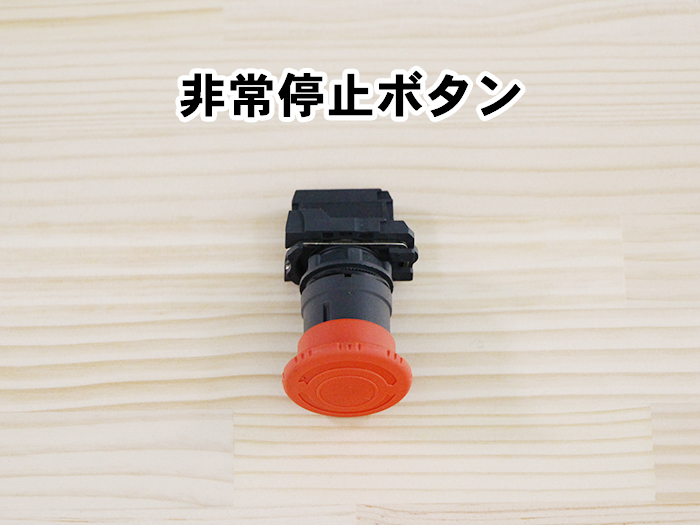

番号	非常停止ボタン	1

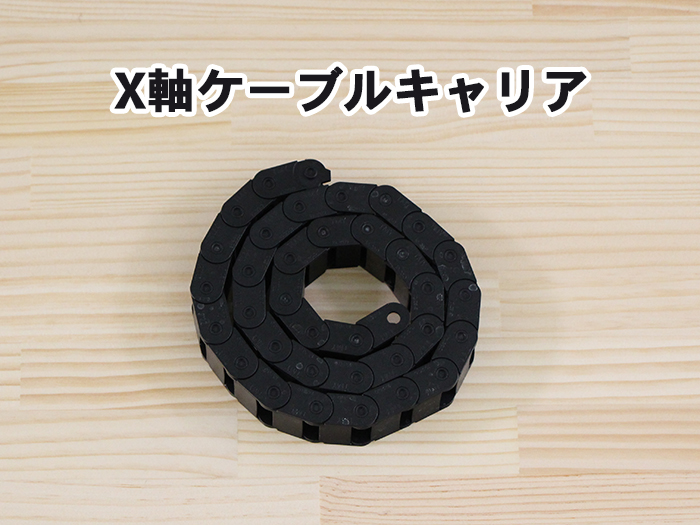

番号	X軸ケーブルキャリア	1

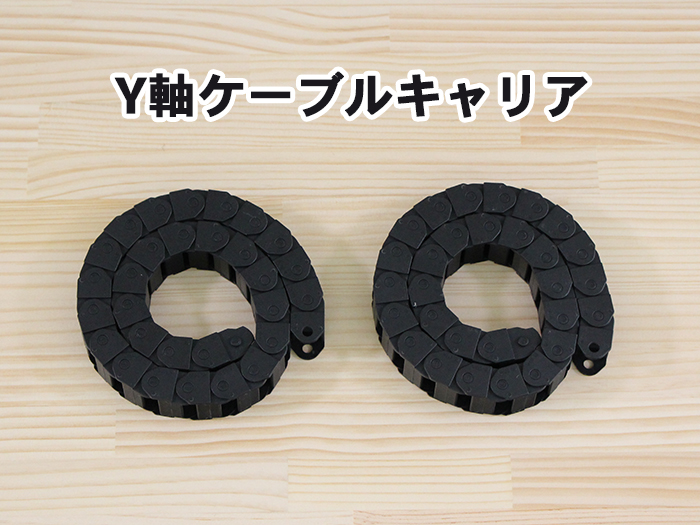

番号	Y軸ケーブルキャリア	2

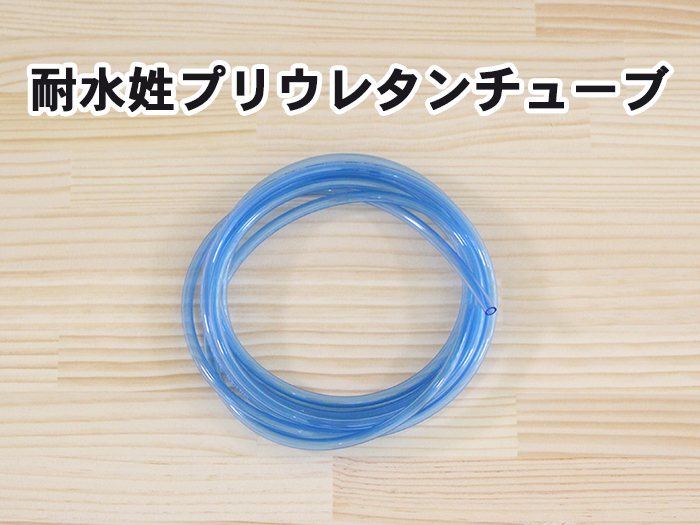

番号	耐水性ポリウレタンチューブ	1

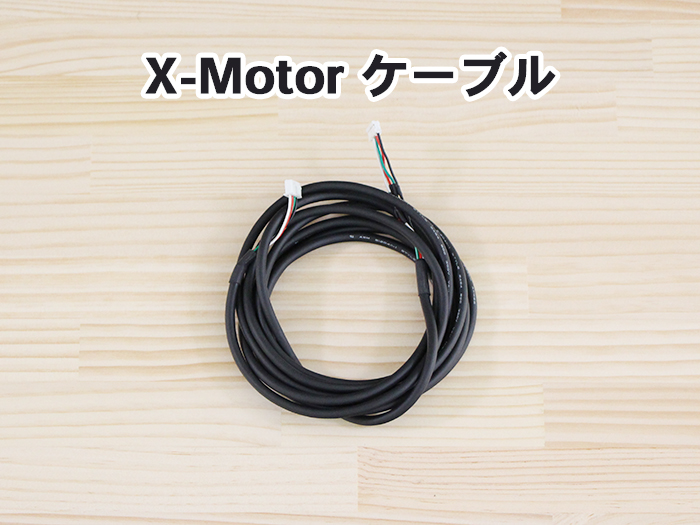

番号	X-Motorケーブル	1

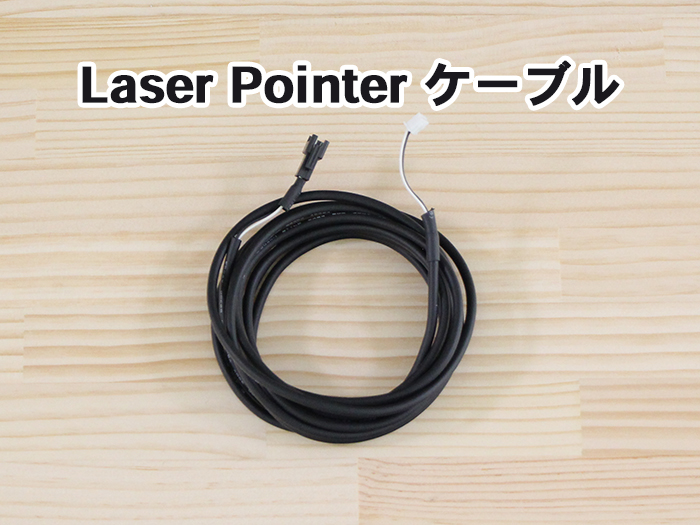

番号	Laser Pointerケーブル	1

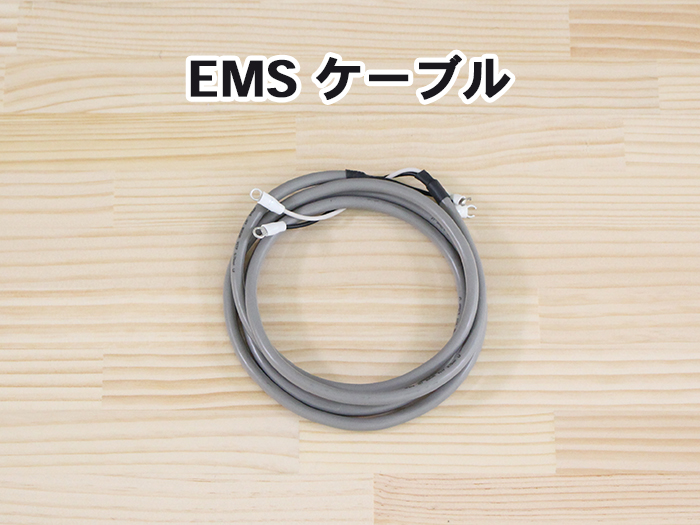

番号	EMSケーブル	1
番号	結束バンド	8
番号	結束バンド固定具	8
番号	M5x6 低頭ボルト	4	黒
番号	M3後入ナット	8
番号	M3x6 六角穴付ボルト	8



EMS-plate 取付

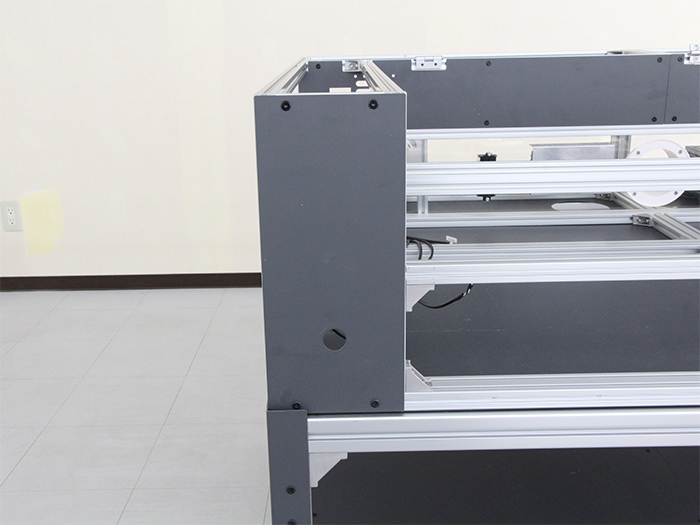

写真を参考にあらかじめ入れておいたM5 Tナットを使用してM5x6 低頭ボルトでEMS-plateを取り付けます。

非常停止ボタン 取付

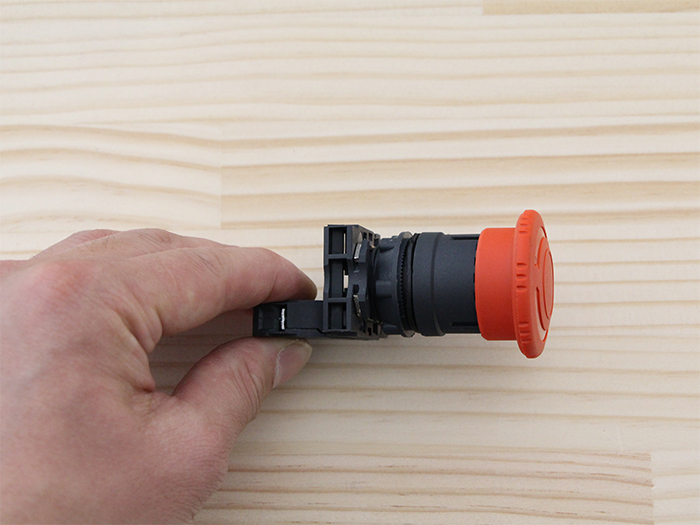

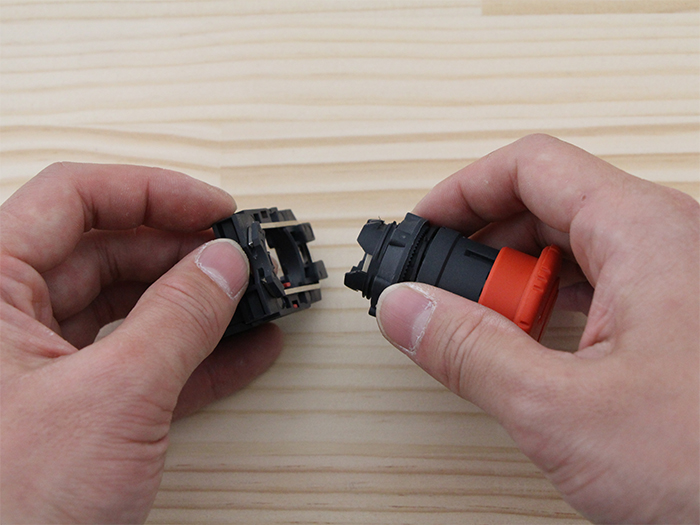

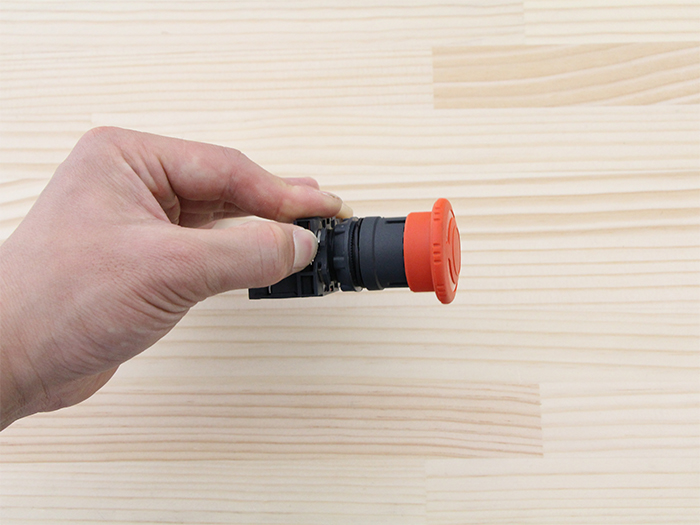

非常停止ボタンの端子側を取り外します。

取付金具を外側に引っ張りながら端子台側を取り外します。

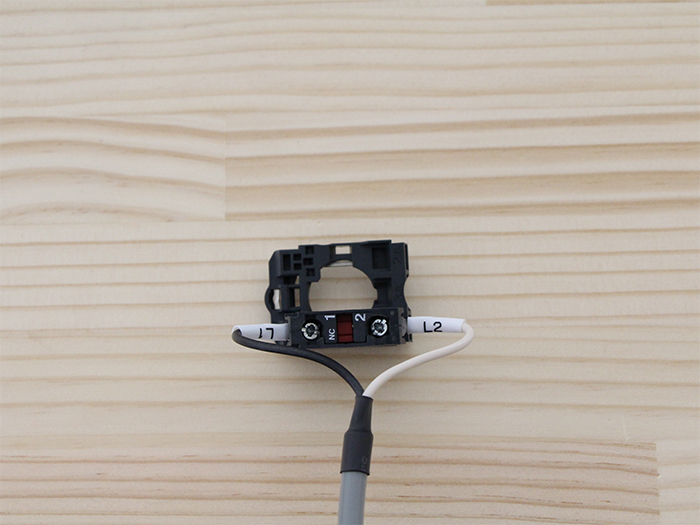

写真の通りに配線してください。

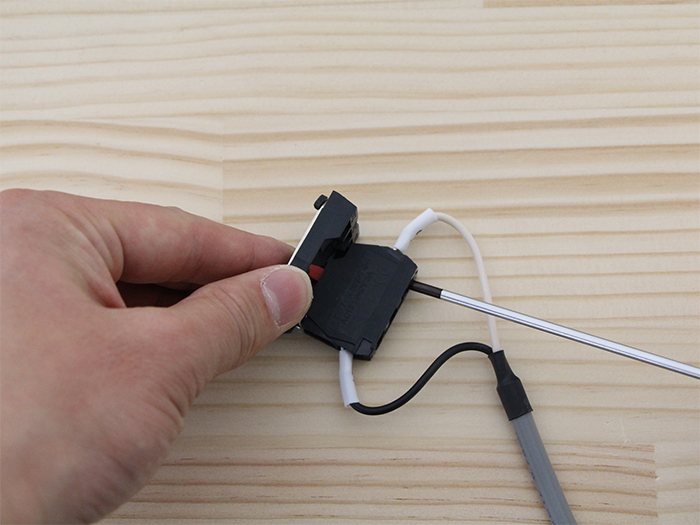

ドライバーで端子を固定します。

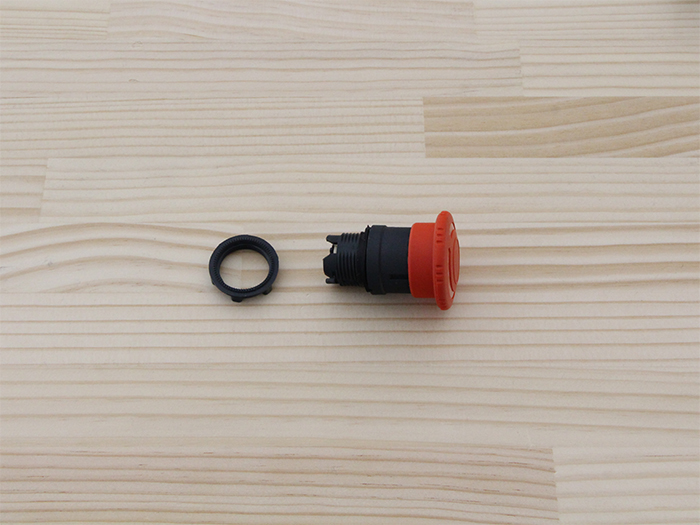

非常停止ボタンの固定部品を取り外します。

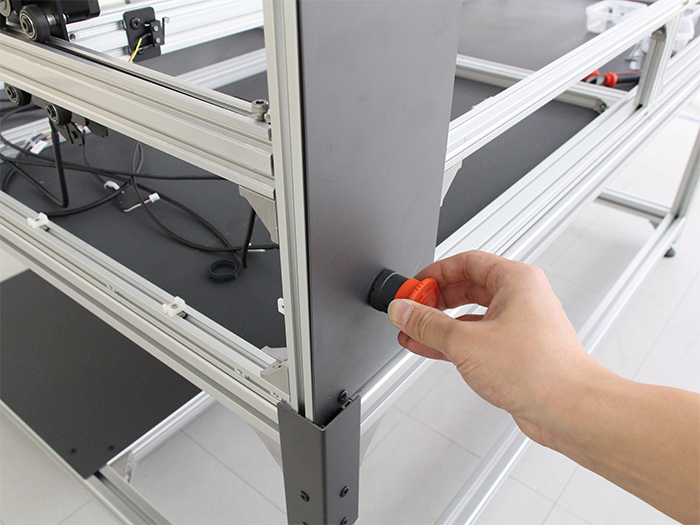

EMS-plateに非常停止ボタンを取り付けます。

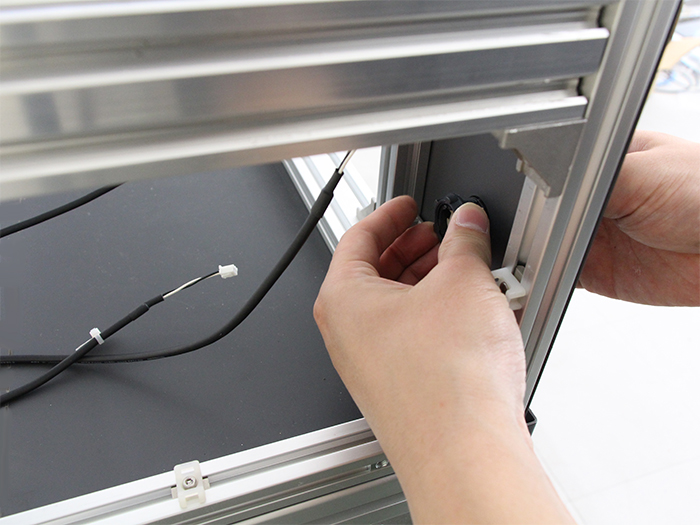

反対側から固定部品を取り付けて非常停止ボタンを固定します。

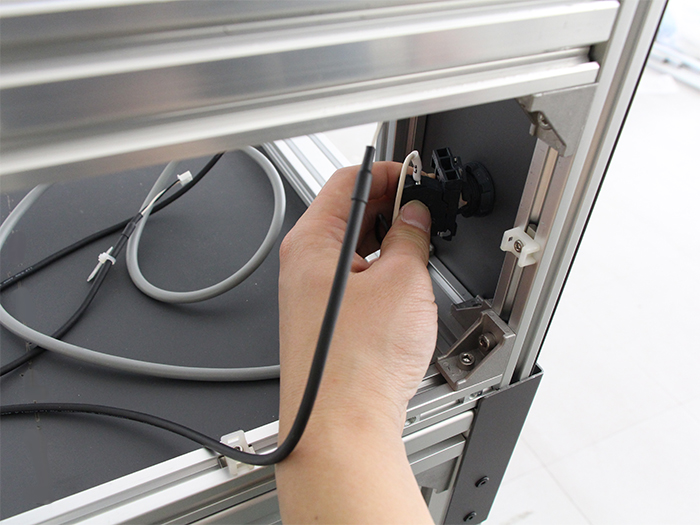

写真の向きで非常停止ボタンの端子側を取り付けます。しっかりと固定していることを確認してください。

結束バンド固定具 取付

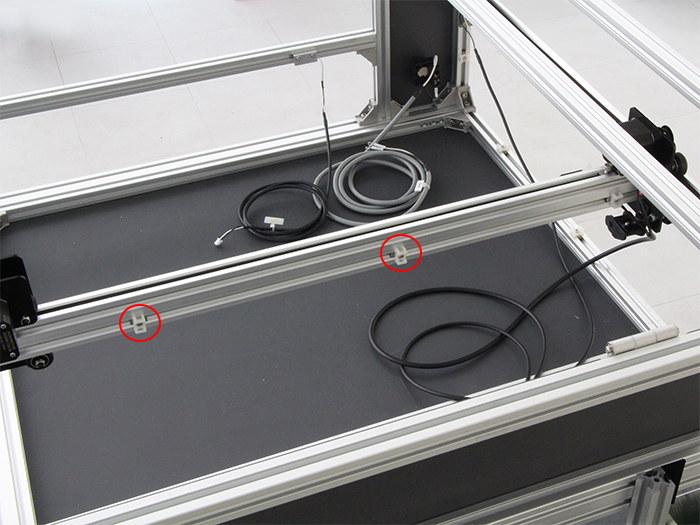

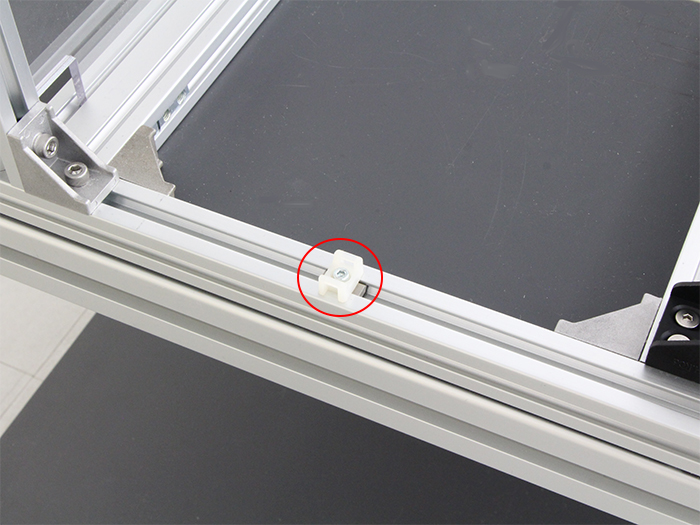

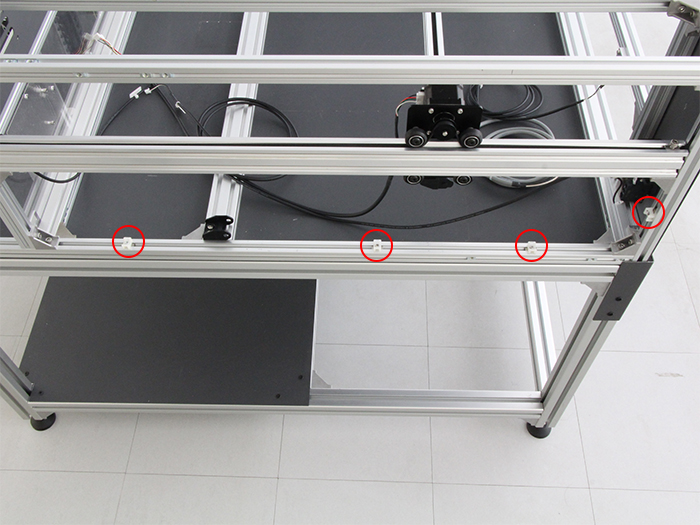

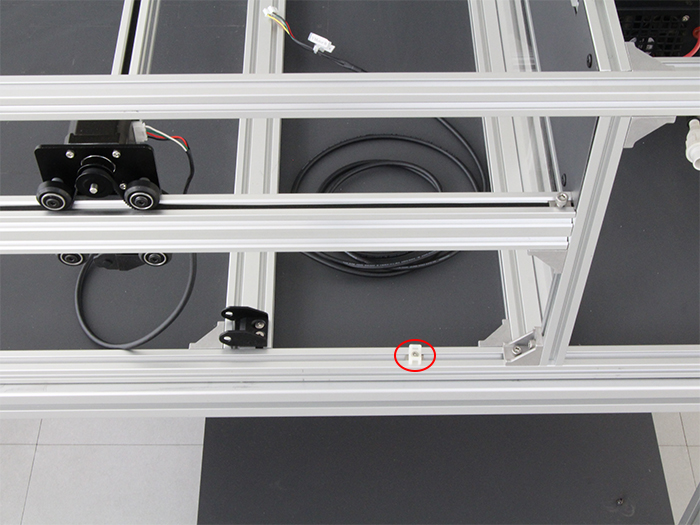

まず、結束バンド固定具を写真の位置に合計8個取り付けます。
M3後入ナットとM3×6 六角穴付ボルトを使用します。

Y-Moter-Rケーブル側 配線

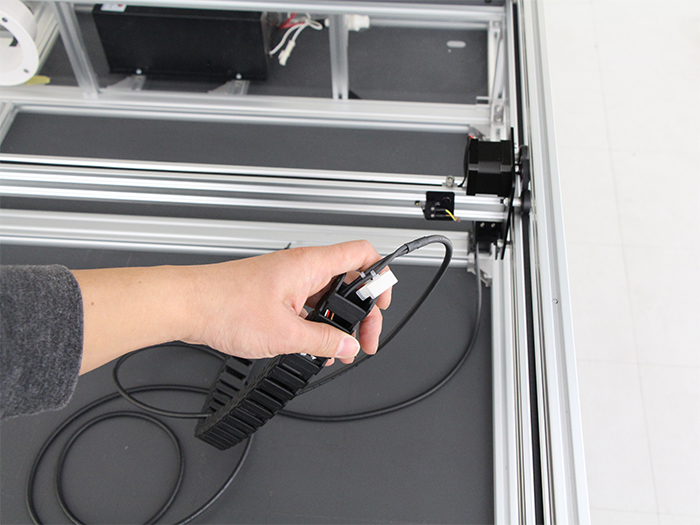

Y-Motor-RケーブルをY軸ケーブルキャリアに通します。
（※ケーブルキャリアには向きがありますので、ご注意ください。）

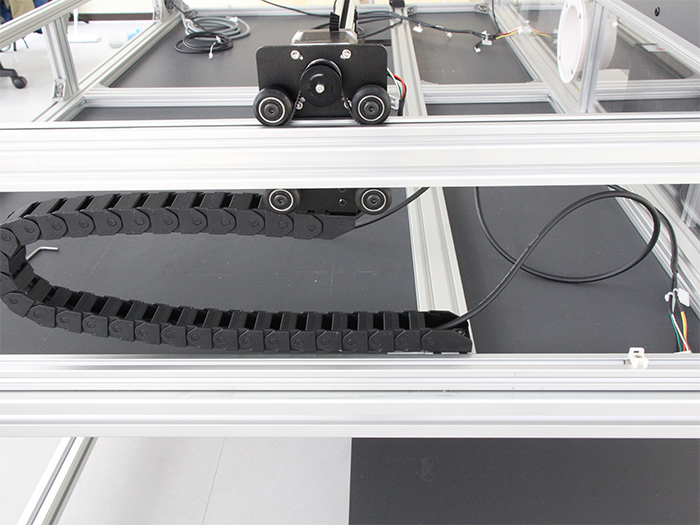

写真を参考にY軸ケーブルキャリアを前工程で取り付けたY軸ケーブルキャリア取付ブラケットにはめ込みます。

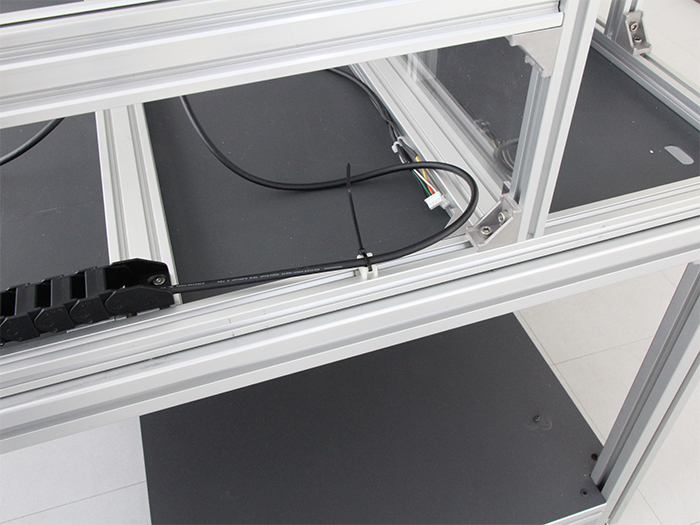

Y-Motor-Rケーブルを写真のように結束バンド固定具に結束バンドでまとめます。

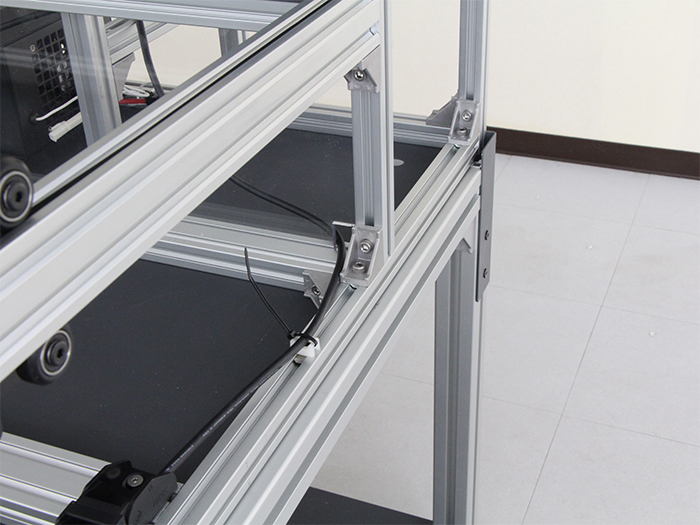

さらにInner_right（アクリル）の隅にある穴に入れ込みます。

X-Motorケーブル Y-Moter-Lケーブル側 配線

まず、あらかじめY軸ケーブルキャリアに以下のケーブルを通します。
– X-Motorケーブル
– 耐水性ポリウレタンチューブ
– Laser Pointerケーブル

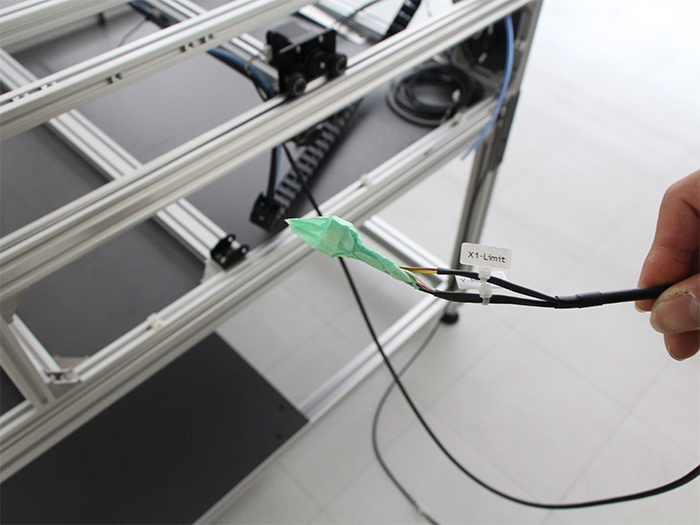

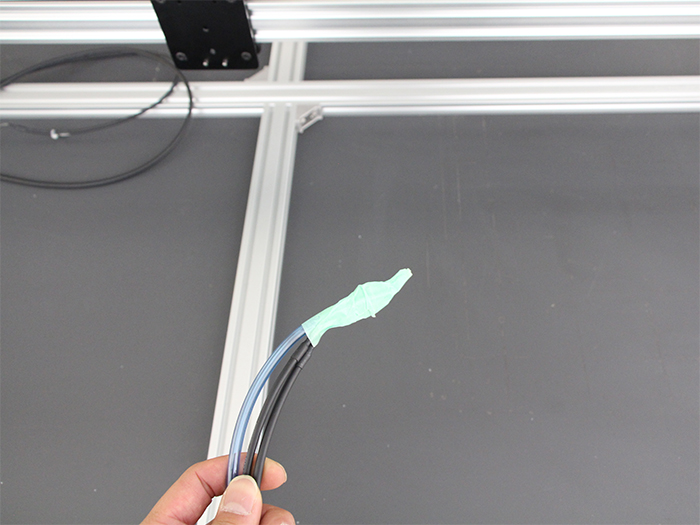

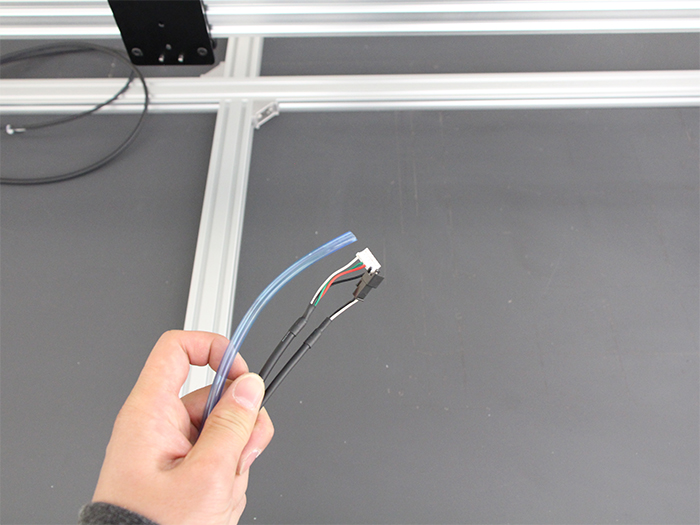

まず、上記3本のケーブルを写真のようにマスキングテープなどで取りまとめ、ケーブルキャリアに通しやすくしておきます。
（※X-Motorケーブル、Laser Pointerケーブルについてはケーブルの両端でそれぞれコネクターが異なりますので、ご注意ください。）

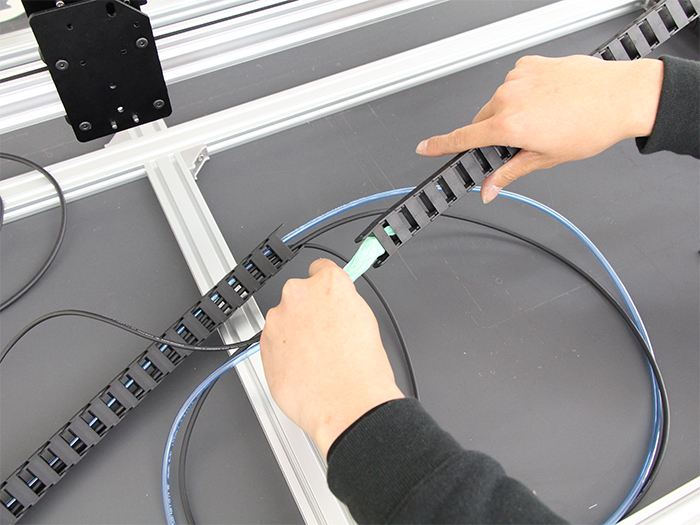

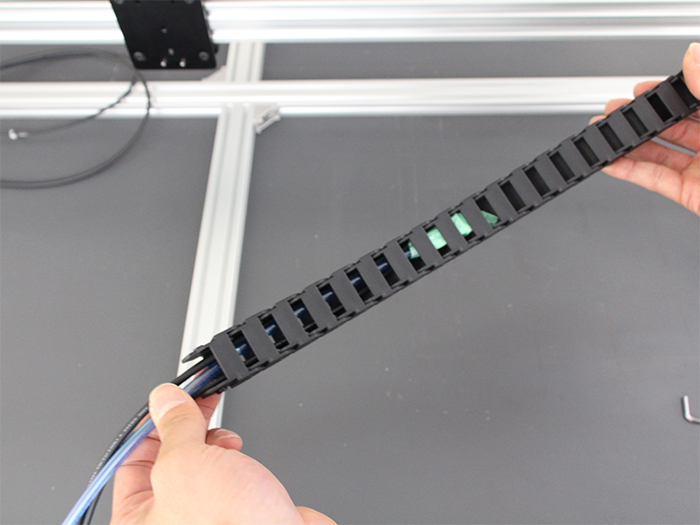

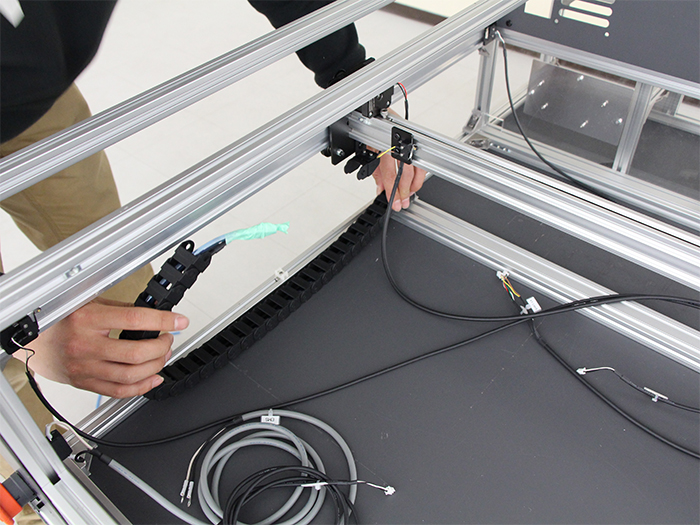

Y軸ケーブルキャリアから通します。（Y軸ケーブルキャリアの次にX軸ケーブルキャリアに通します。）


X軸ケーブルキャリアに通します。
（※ケーブルキャリアには向きがありますので、ご注意ください。）

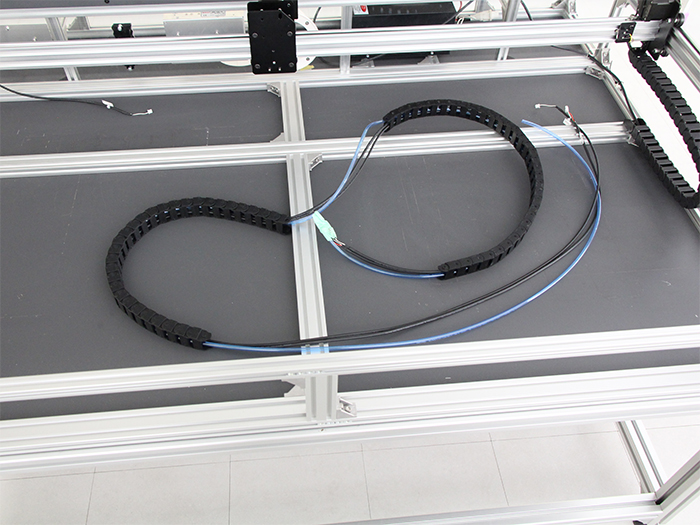

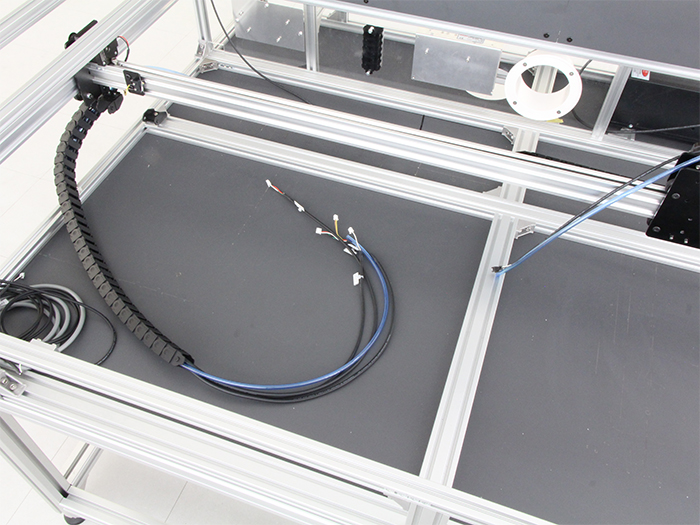

2つのケーブルキャリアに通した後はこのようになります。

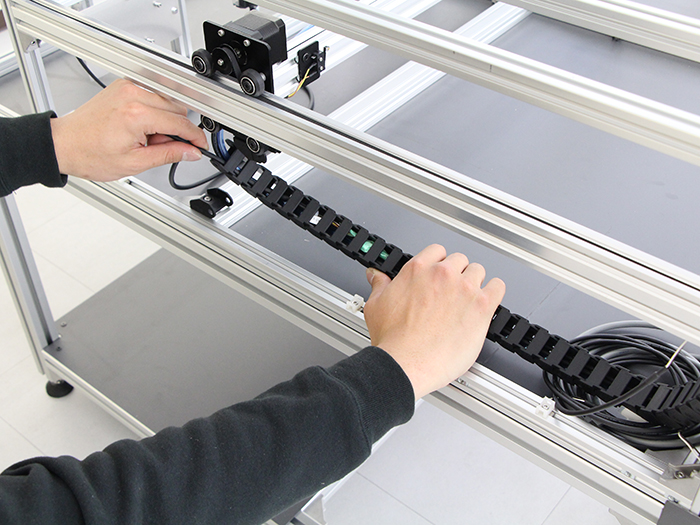

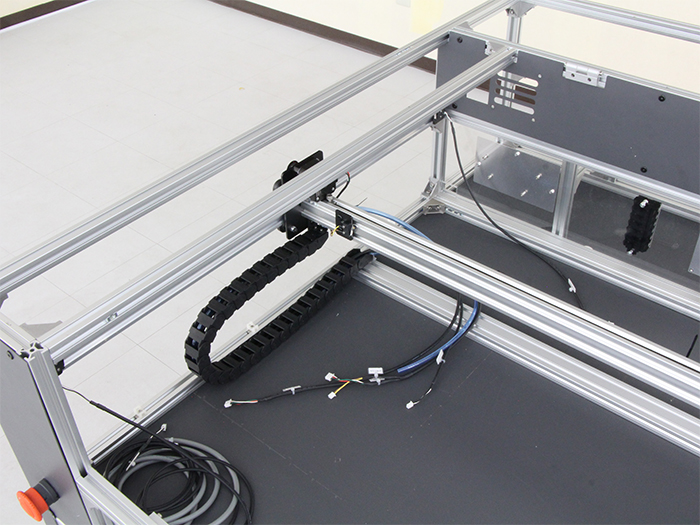

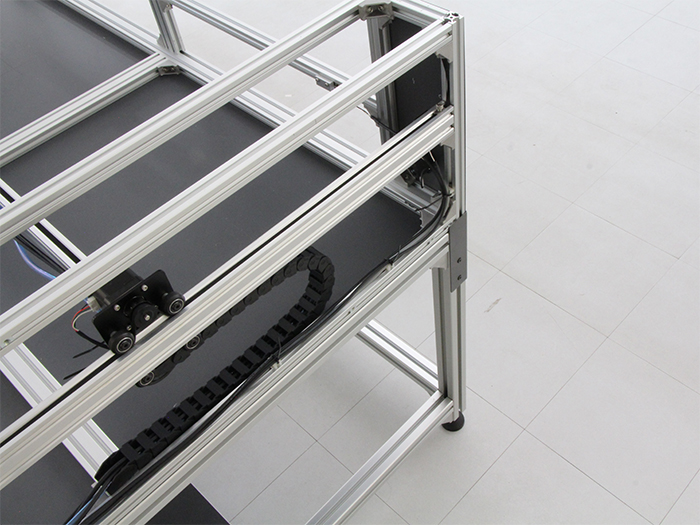

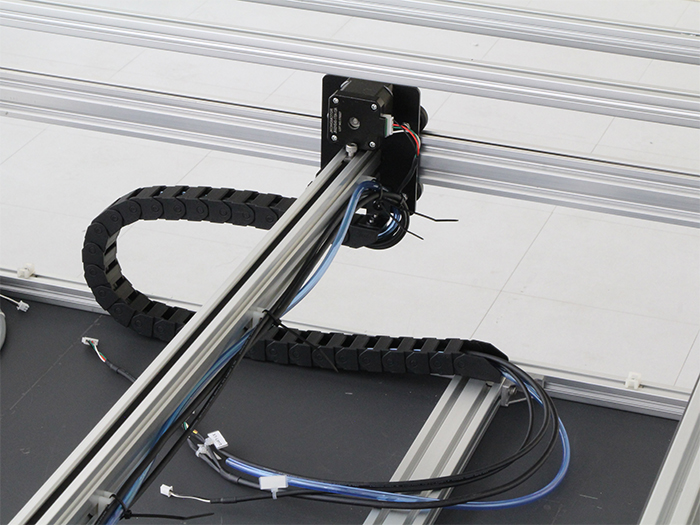

写真を参考に、X軸ケーブルキャリアを取り付けます。

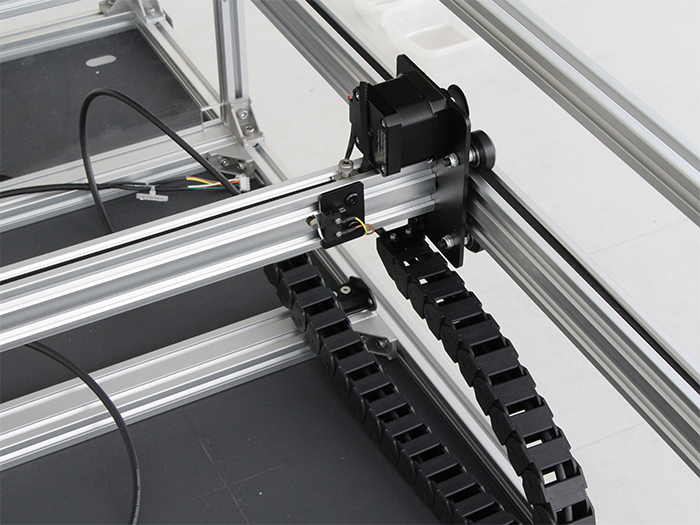

このタイミングで写真のようにX-MotorケーブルをX軸のステッピングモーターに接続しておいてください。

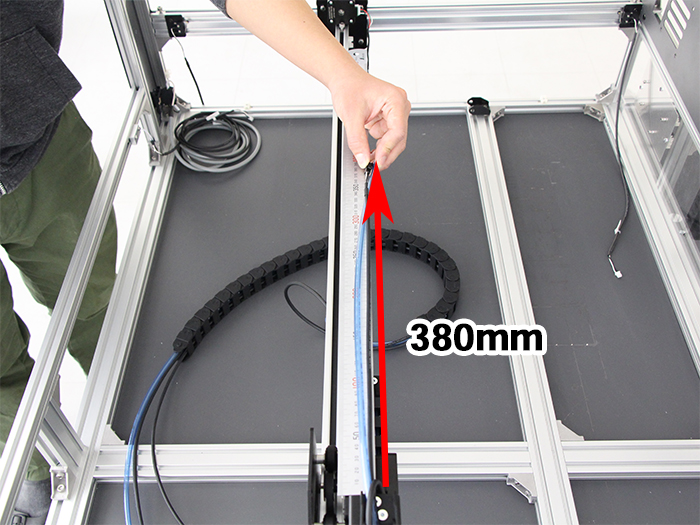

後工程の為に、ポリウレタンチューブとPointerケーブルは写真のようにケーブルキャリアの端から約38mm程出るようにしておいてください。

Y-Motor-LケーブルをY軸ケーブルキャリアに通します。
※ケーブルキャリアには向きがありますので、ご注意ください。

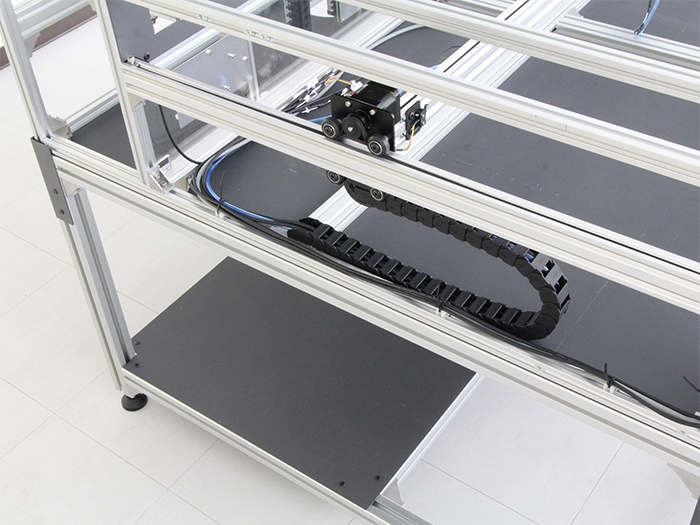

Y軸ケーブルキャリアを取り付けます。

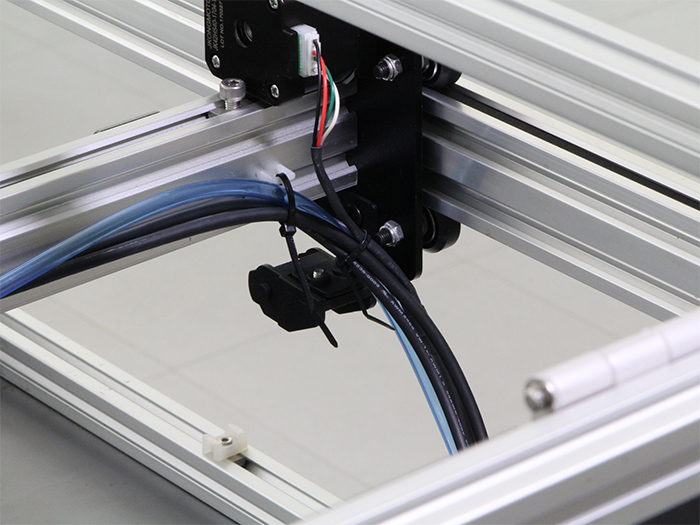

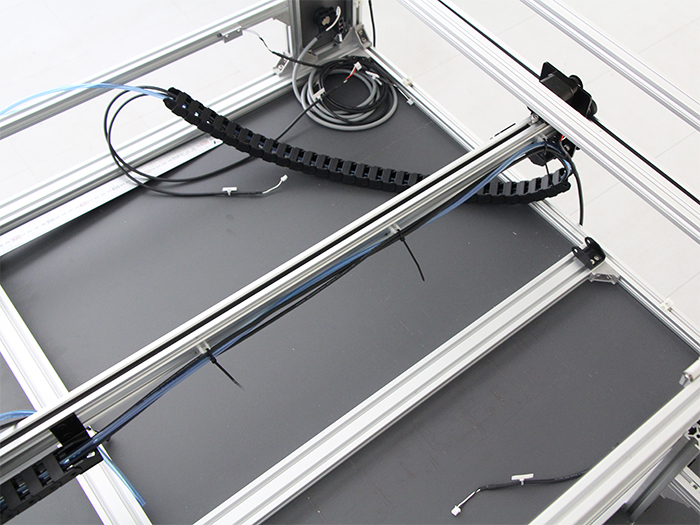

結束バンドを使用してX軸ケーブルキャリアから出てくるケーブルを1348mm V-slotに沿うようにまとめます。

Y-Motor-Lケーブルも取りまとめます。

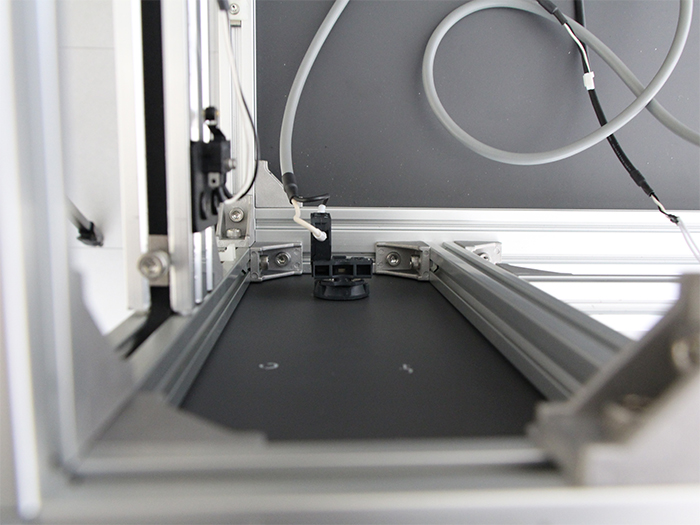

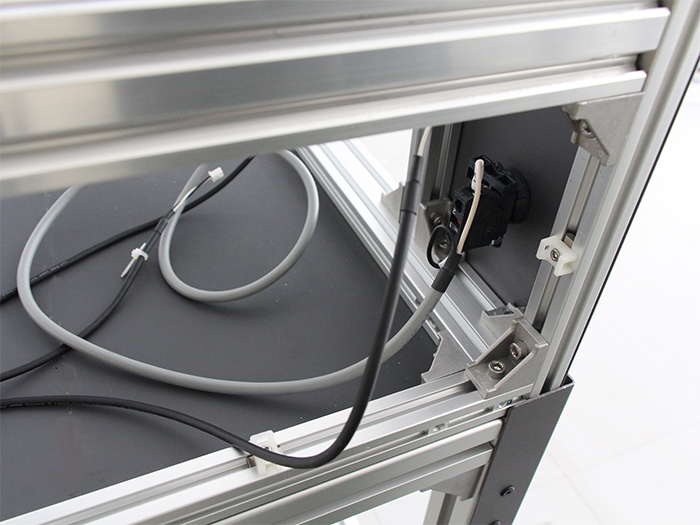

EMSケーブル、Doorケーブル、Y2-Limitケーブルを結束バンド固定具に固定します。

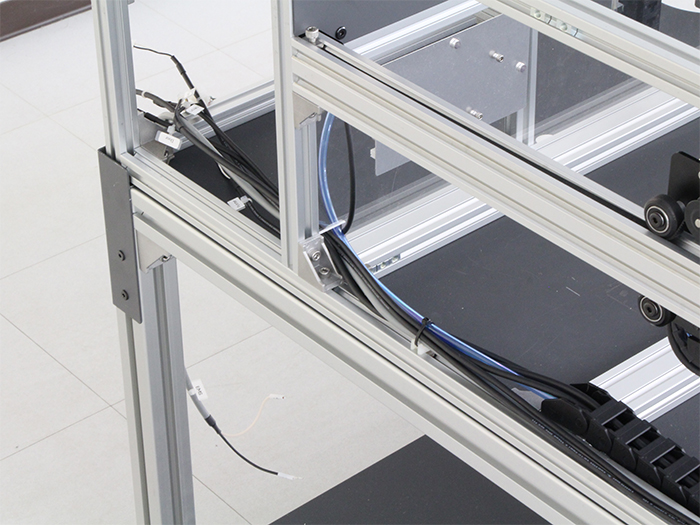

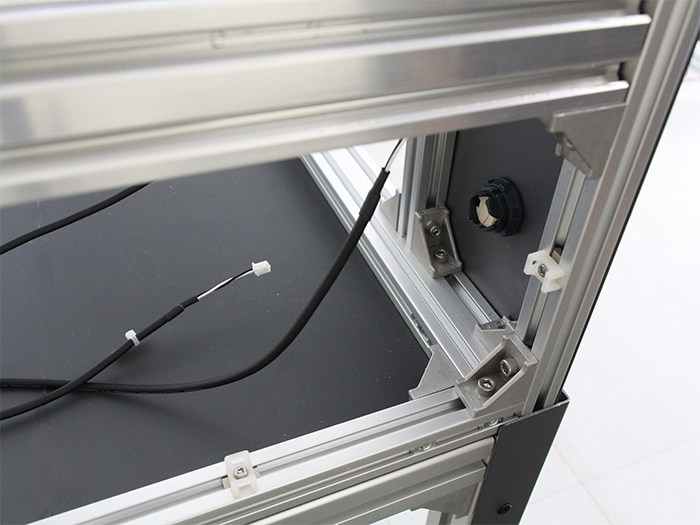

Y軸ケーブルキャリアから出てくるケーブルと合わせて、写真のように結束バンドでまとめた上でInner_left（アクリル）の隅の穴に通しておきます。

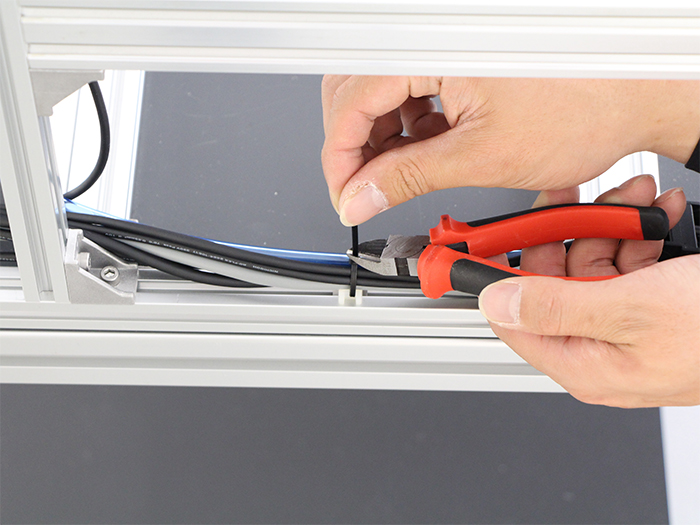

使用した結束バンドの余分な部分をニッパーで切り落とします。



以上で、本工程は完了です。
