カバー取付 本体完成

カバー取り付け 本体完成

以下の部品を用いて、レーザーヘッド 組立を行います。

部品表

back-plate
back-plate



air assist holder
pointer-holder



梱包No. 部品 数量 詳細

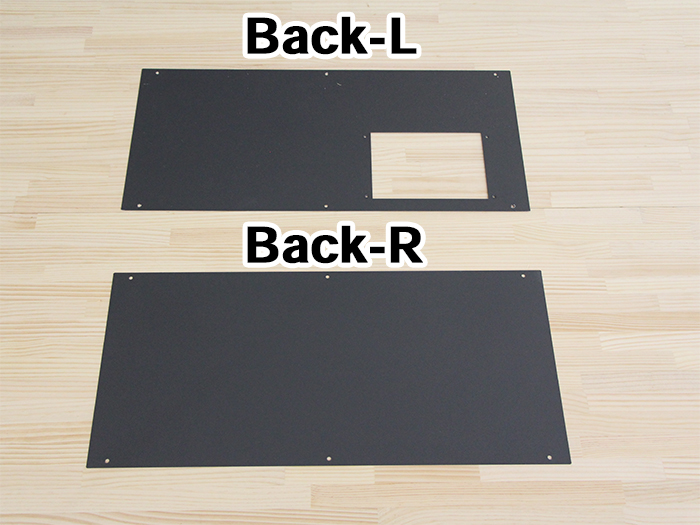

番号 Back-L 1 板金
番号 Back-R 1 板金

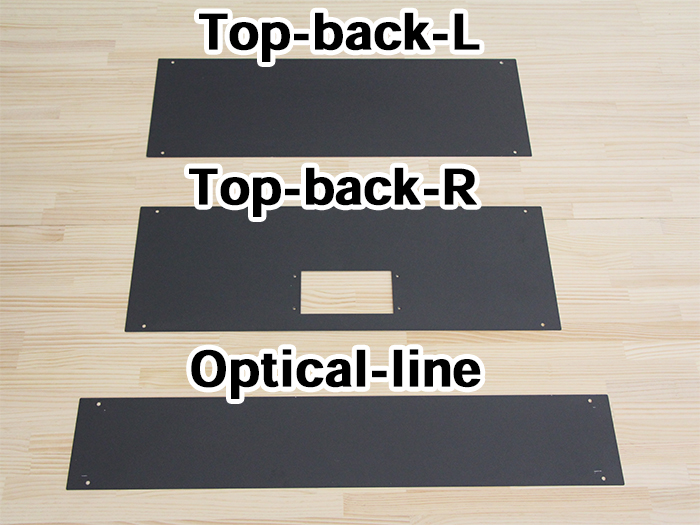

番号 Top-Back-L 1 板金
番号 Top-Back-R 1 板金
番号 Optical-line 1 板金
番号 M5x8 低頭ボルト 8
番号 M5x6 低頭ボルト 24
番号 排気ファン 1
番号 異形ジョイント 2
番号 ダクト 2
番号 ダクトクリップ 3
番号 アルミテープ 2 1500mm

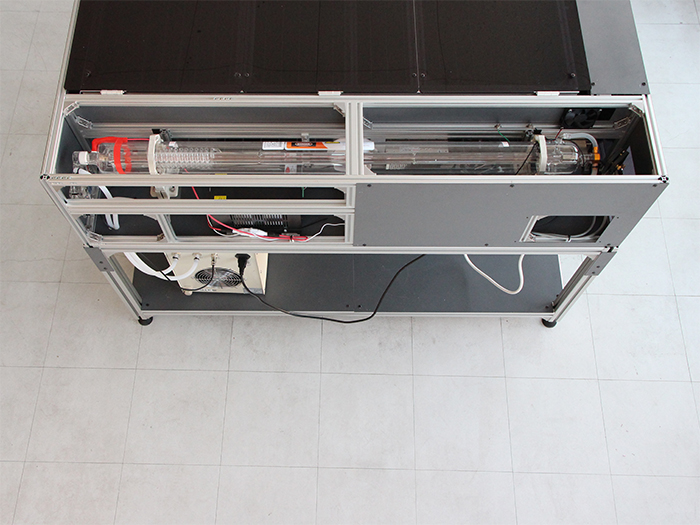

cover back取り付け

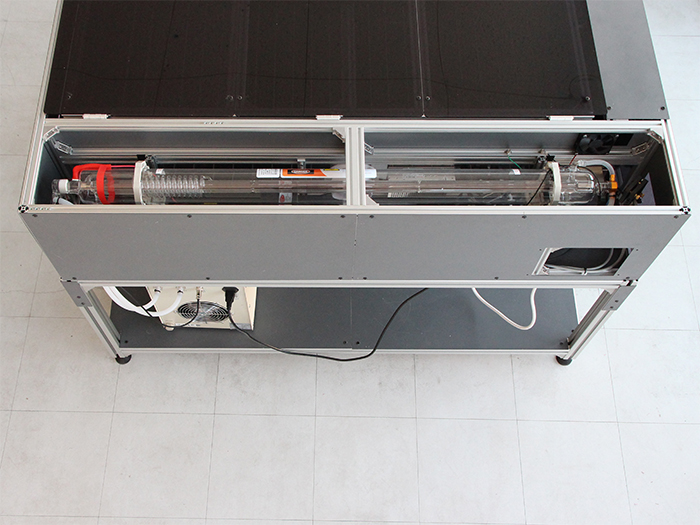

M5×6低頭ボルトを使用して、FLD-Optical-lineを取り付けます。
本体左側板金

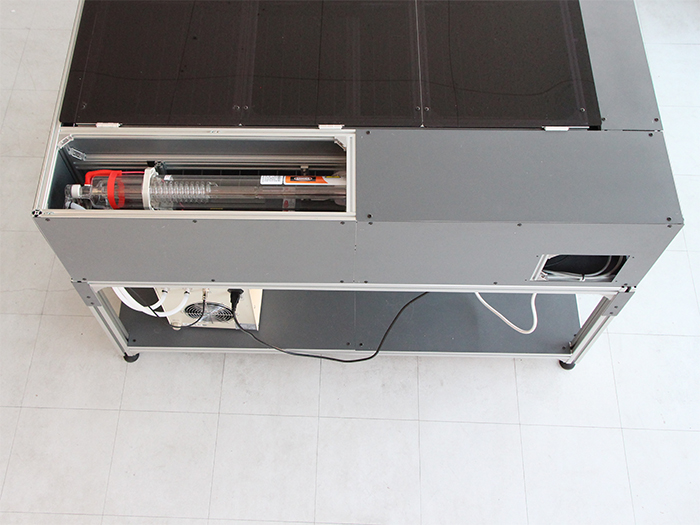

cover 取り付け

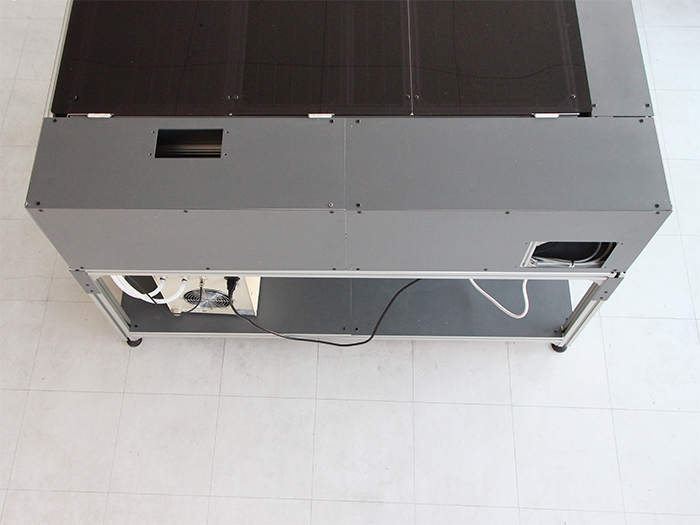

M5×6低頭ボルトを使用して、残りのカバーを取り付けます。

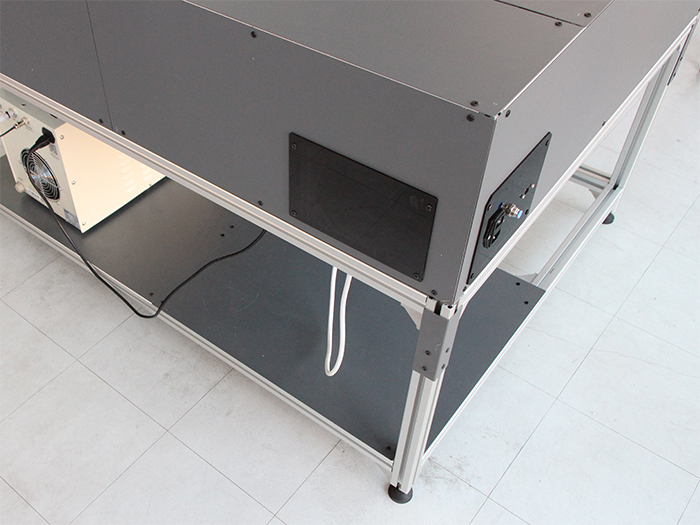

右下カバー
左下カバー
右上カバー
左上カバー

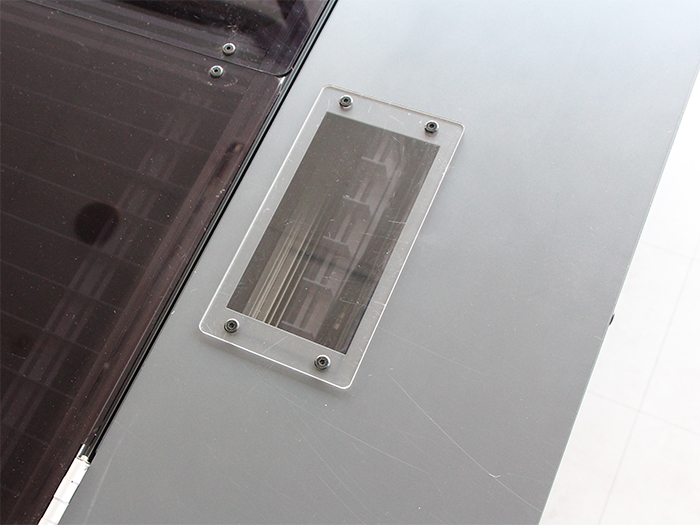

M5×8低頭ボルトを使用して、cover backアクリルを取り付けます。
アクリルカバー
透明アクリル

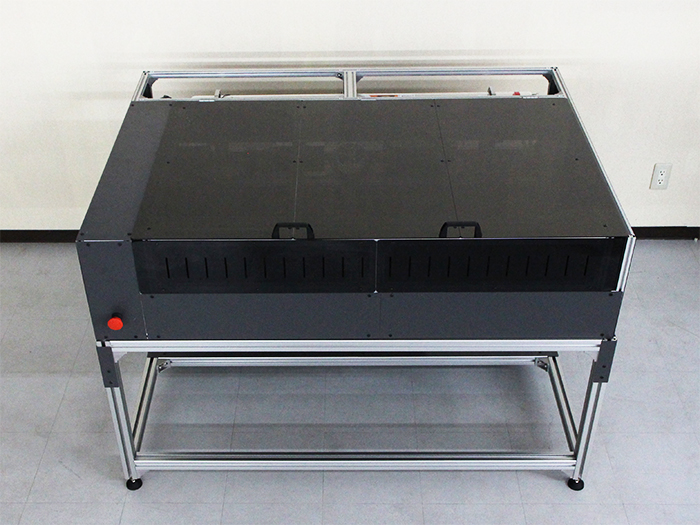

これでFabool Laser DS本体の組立は完了です!
