XY軸ユニット組立・完成

XY軸ユニット組立・完成

以下の部品を用いて、XY軸ユニットを組み立てます。

部品表

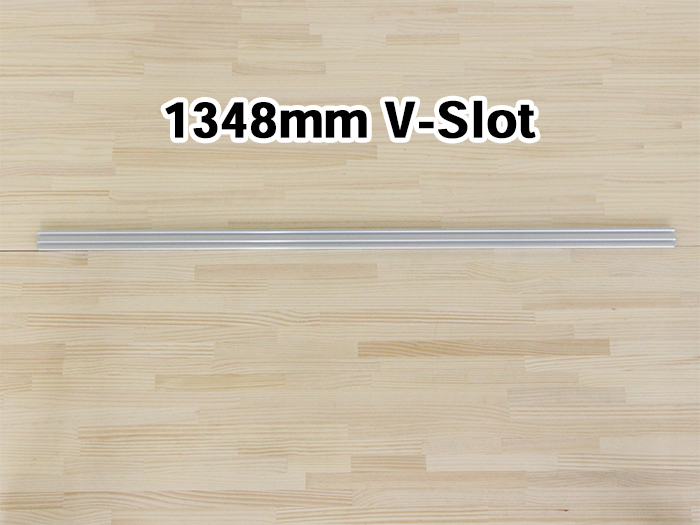

1348mm-v-slot

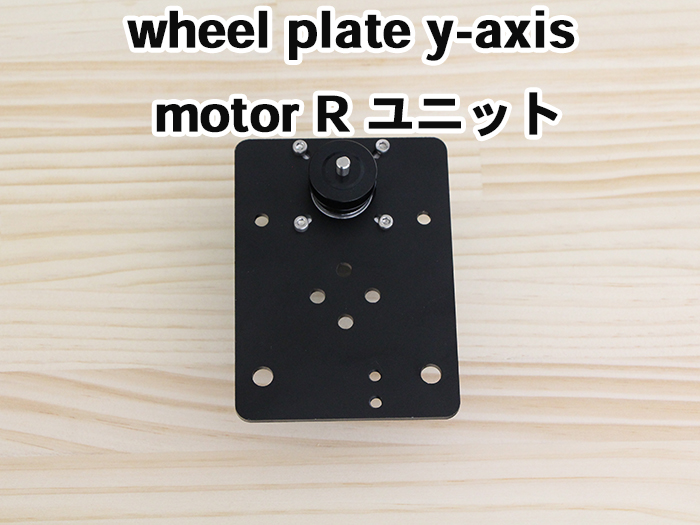

wheel-plate-y-axis-Rユニット
wheel-plate-y-axis-Lユニット

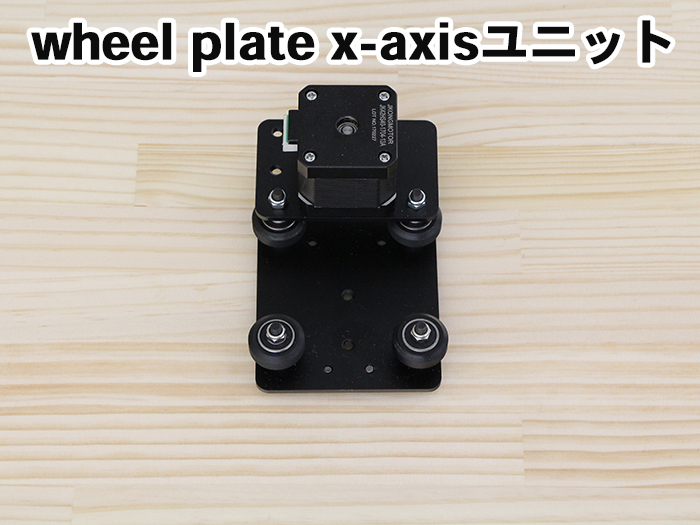

wheel-plate-x-axisユニット

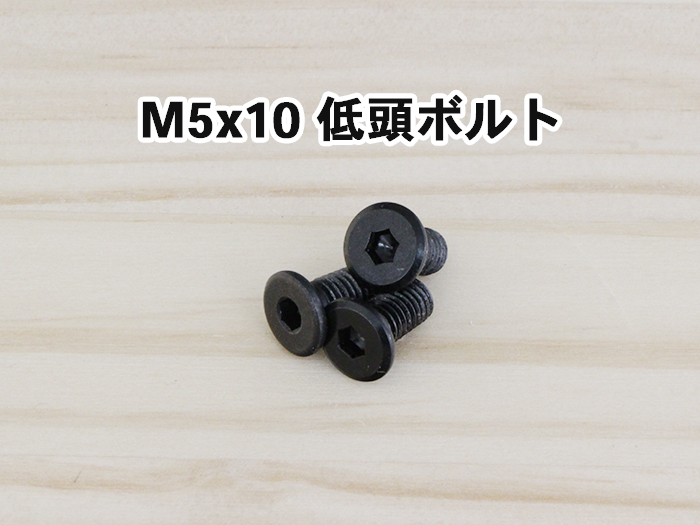

M5x10低頭ボルト
M5Tナット



梱包No. 部品 数量 詳細
番号 1348mm V-Slot 1
番号 wheel plate y-axis Rユニット 1 組立済み
番号 wheel plate y-axis Lユニット 1 組立済み
番号 wheel plate x-axisユニット 1 組立済み
番号 M5x10 低頭ボルト 4

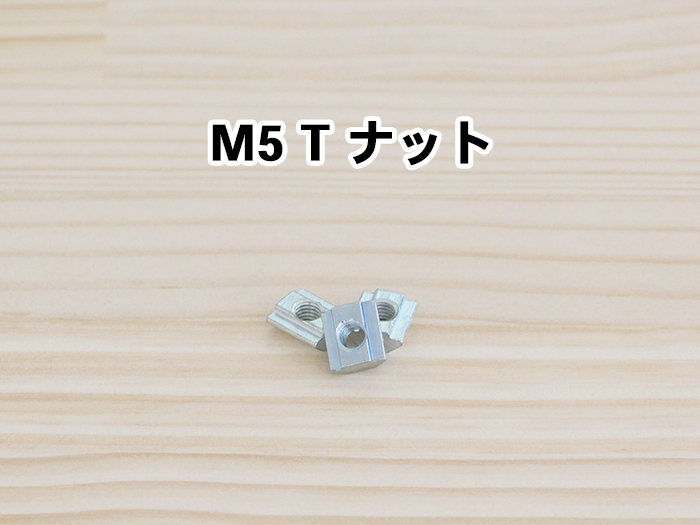

番号 M5 Tナット 9



XY軸ユニット組立

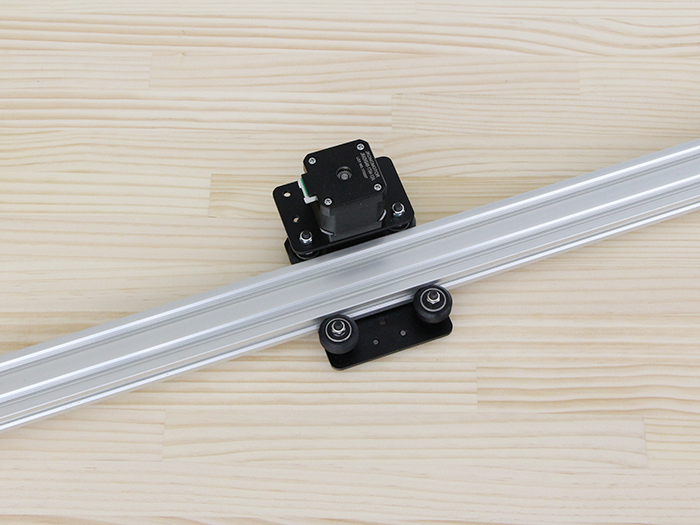

1348mm V-Slotにwheel plate x-axisユニットをスライドして取り付けます。
スライドして取り付け

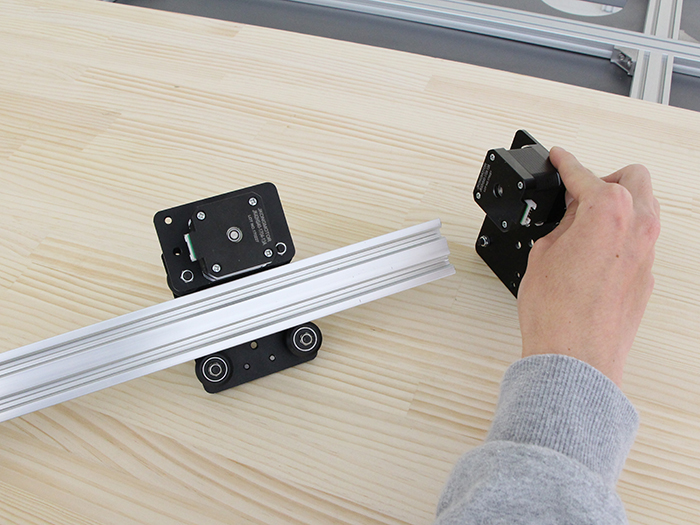

写真の向きでwheel plate y-axis Lユニットを1348mm V-Slotに取り付けます。
1348mm V-Slotのネジ穴を使います。
wheel-plate-y-axis-Lユニット取り付け方向

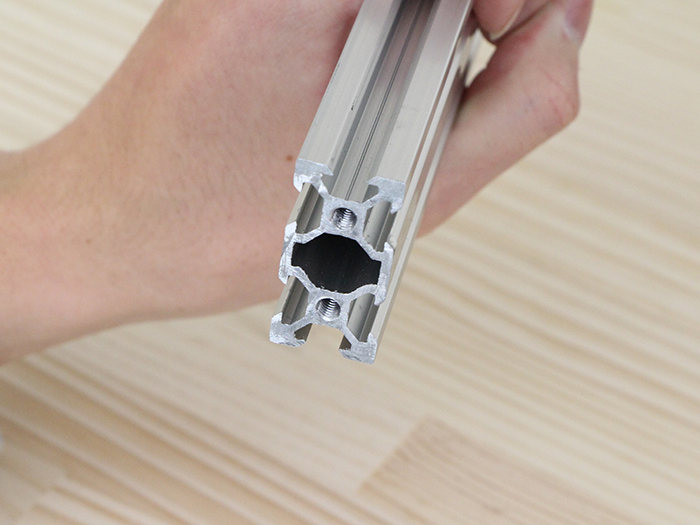

1348mm V-Slot中面ネジ穴

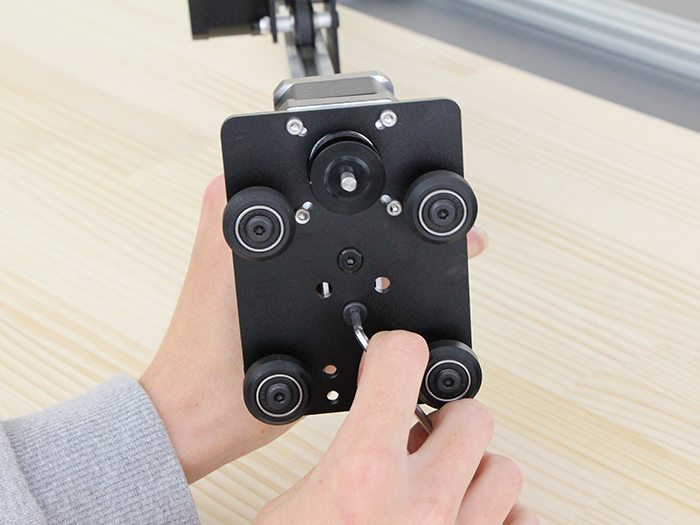

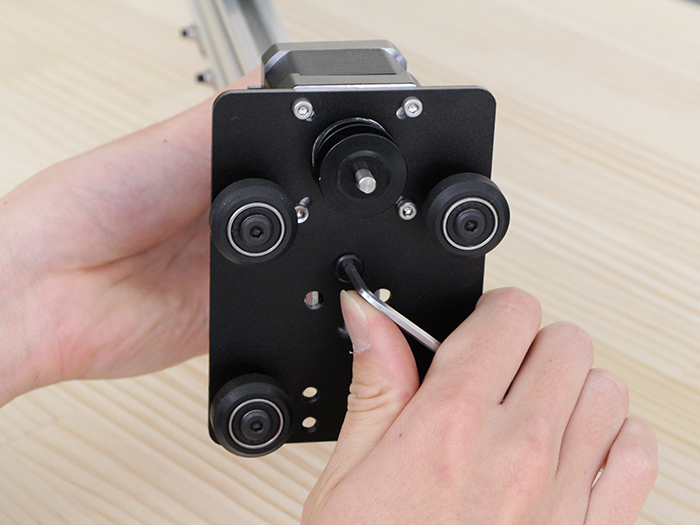

M5×10 低頭ボルト2個で固定します。
上ネジ穴ボルトで固定
しっかりと固定してください。
緩い場合は、稼働中にゆるんでしまう場合があります。
下ネジ穴ボルトで固定

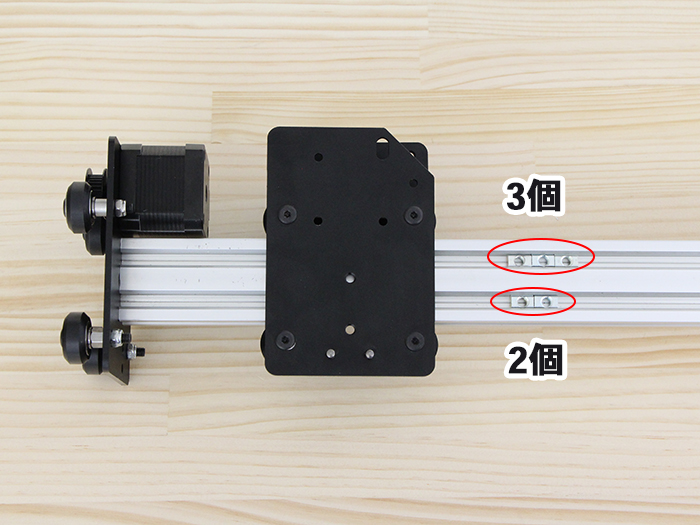

写真の向きにして1348mm V-SlotにM5 Tナットを入れます。
(上段:3個、下段:2個)
1348mm V-Slot横面上溝下溝

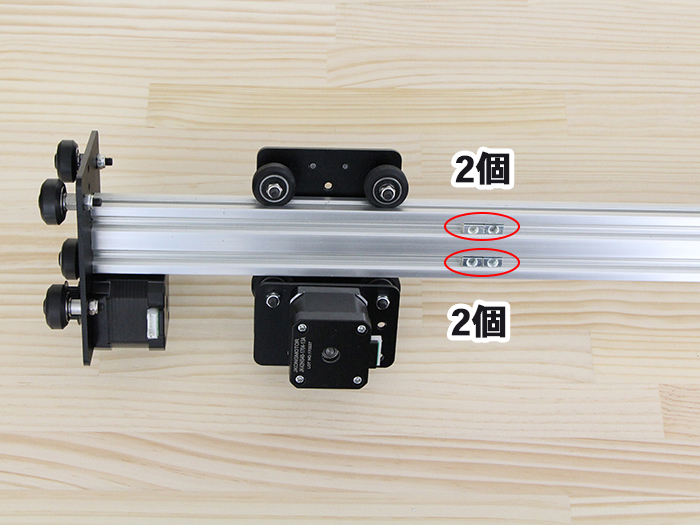

写真の向きにして1348mm V-SlotにM5 Tナットを入れます。
(上段:2個、下段:2個)
1348mm V-Slot下面上溝下溝
同様に反対側にwheel plate y-axis Rユニットを取り付けます。

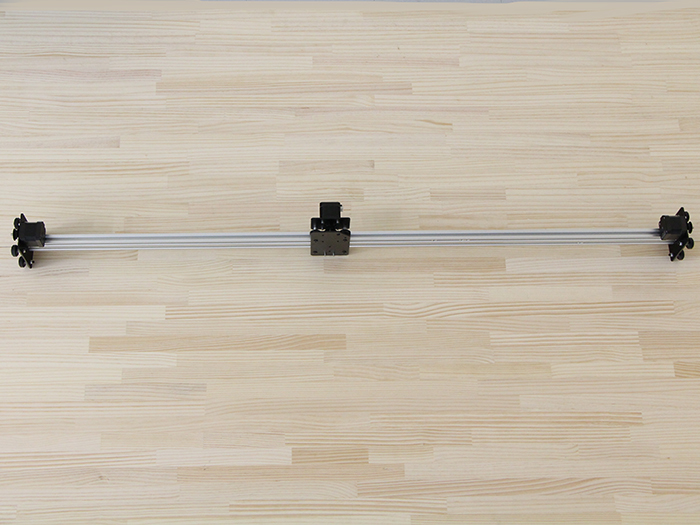

XY軸ユニット上角度


以上で、本工程は完了です。
