以下の部品を用いて、加工ベッド 取付を行います。

部品表



梱包No.	部品	数量	詳細

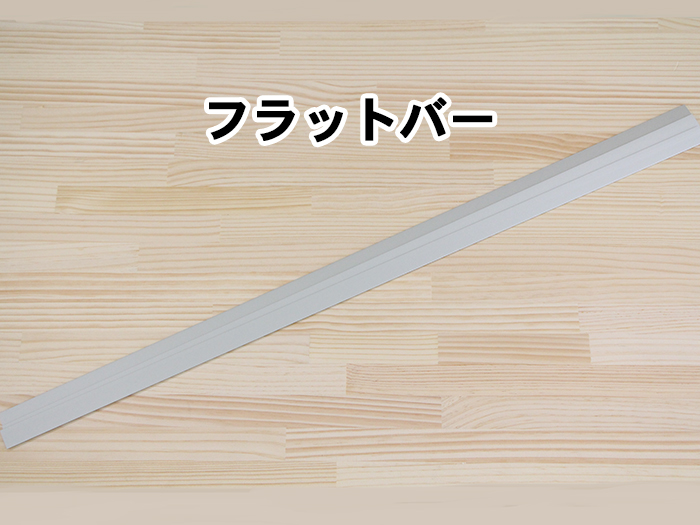

番号	フラットバー	24

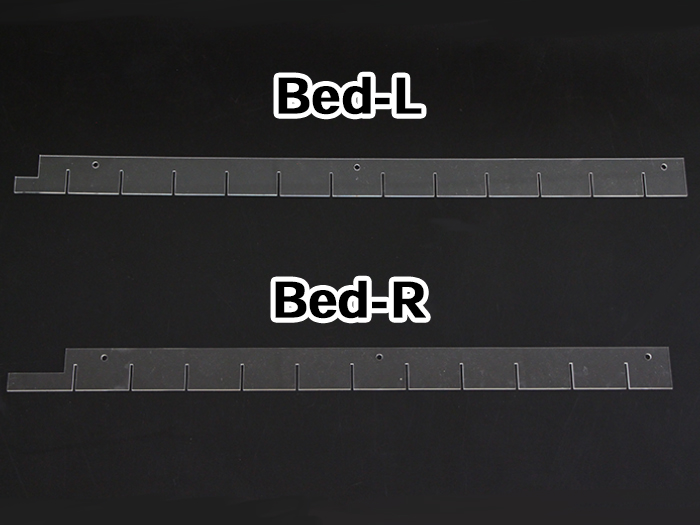

番号	Bed-L	2	アクリル(透明or黒)
番号	Bed-R	2	アクリル(透明or黒)
番号	M5x8 低頭ボルト	12	黒



加工ベッド 取付

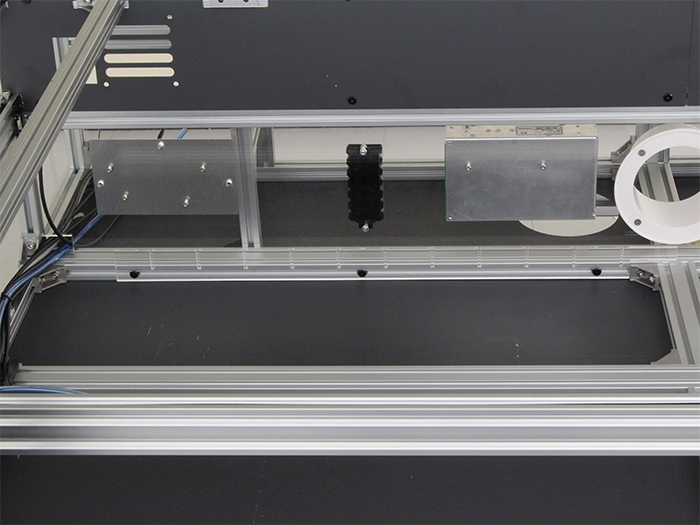

写真を参考にBed-Lをあらかじめ入れておいたM5 Tナットを使用して、M5x8 低頭ボルトで取り付けます。

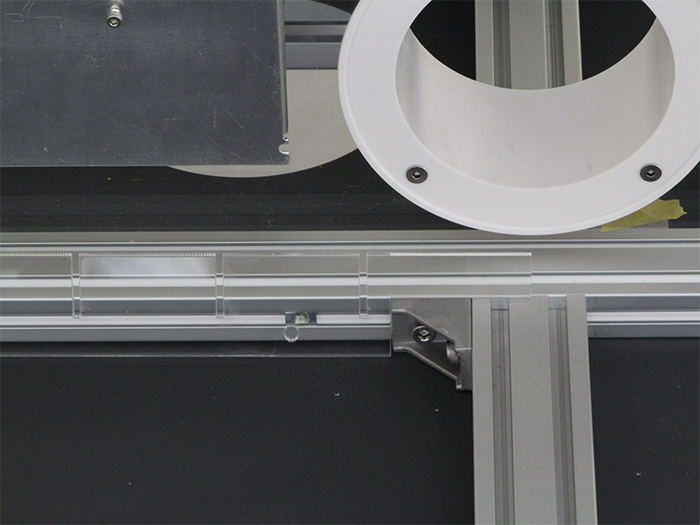

その際、写真を参考に端の部分が直角ブラケットに当たるように取り付けてください。

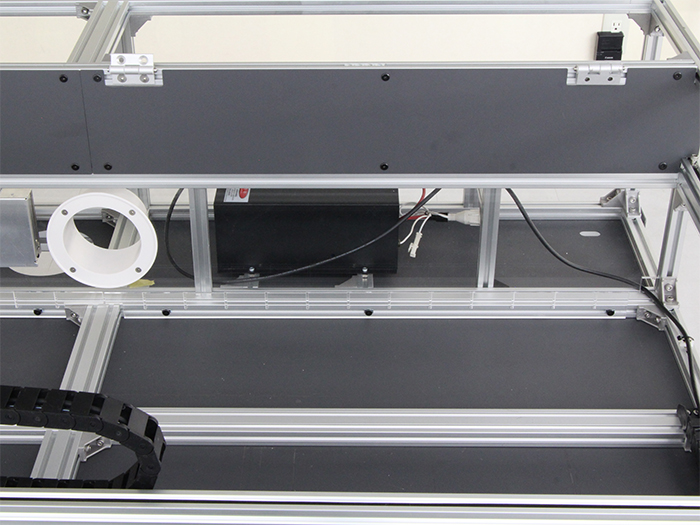

Bed-Rも同様に取り付けます。
その際にBed-Lとの隙間がフラットバーが入るように位置を調整してください。

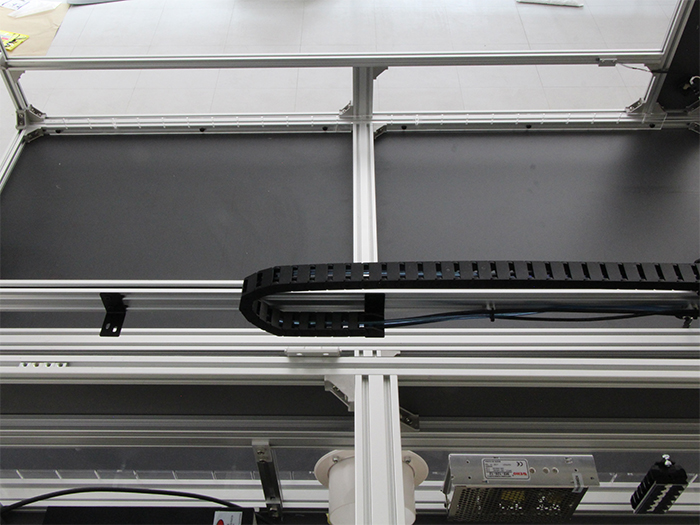

反対側も同様に取り付けてください。

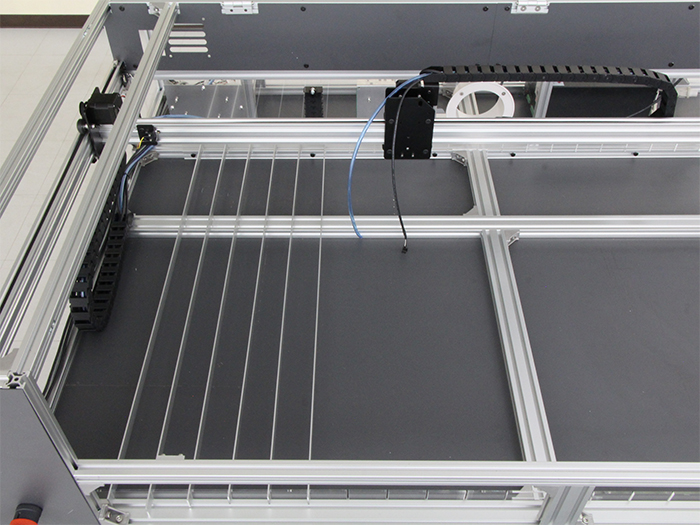

Bet-Lにフラットバーを差し込んでいきます。

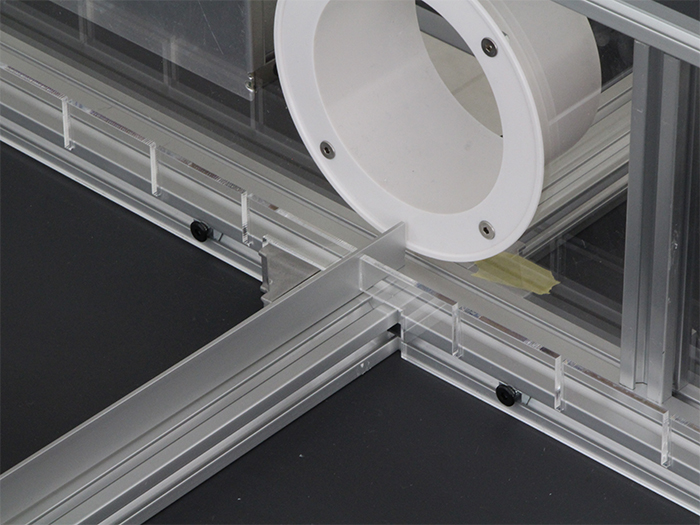

Bed-Lとフラットバーが直角になるようにします。厳密さは必要ありませんが、ずれが大きいときは位置を調整してください。

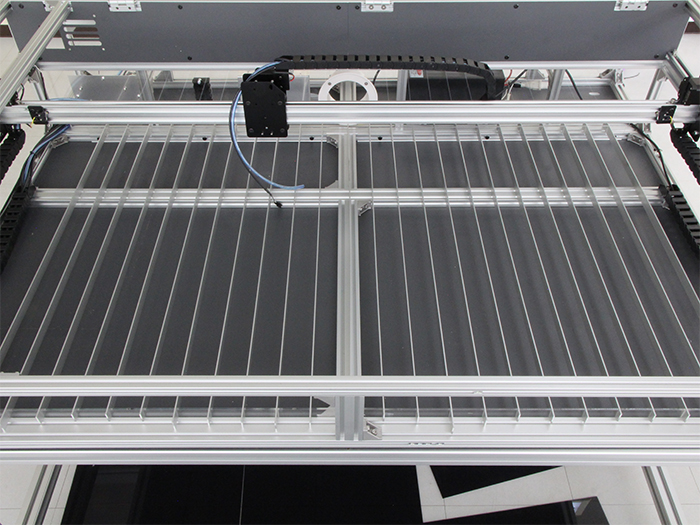

残りのフラットバーをすべて差し込みます。



以上で、本工程は完了です。
