以下の部品を用いて、レーザー管 取付を行います。

部品表





梱包No.	部品	数量	詳細

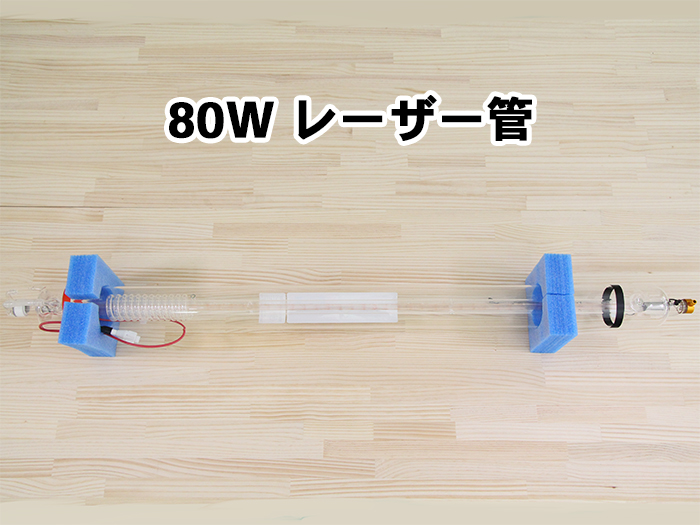

番号	80W レーザー管	1

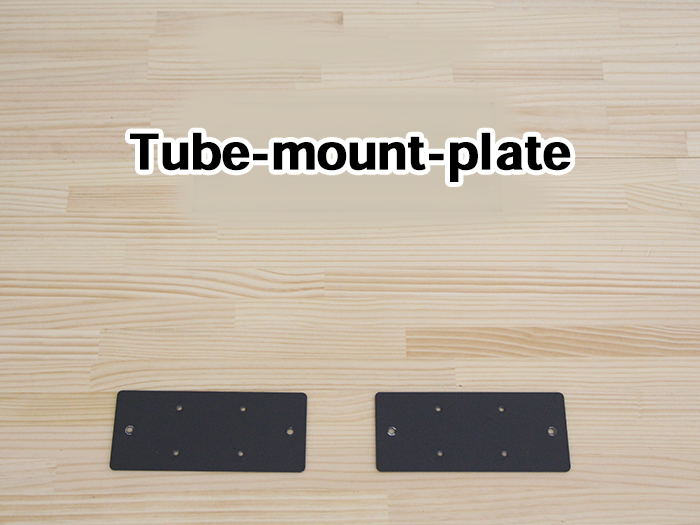

番号	Tube-mount-plate	2	板金
番号	レーザー管マウント	2
番号	M5ワッシャー	8	旧JIS
番号	M5×15 六角穴付ボルト	8

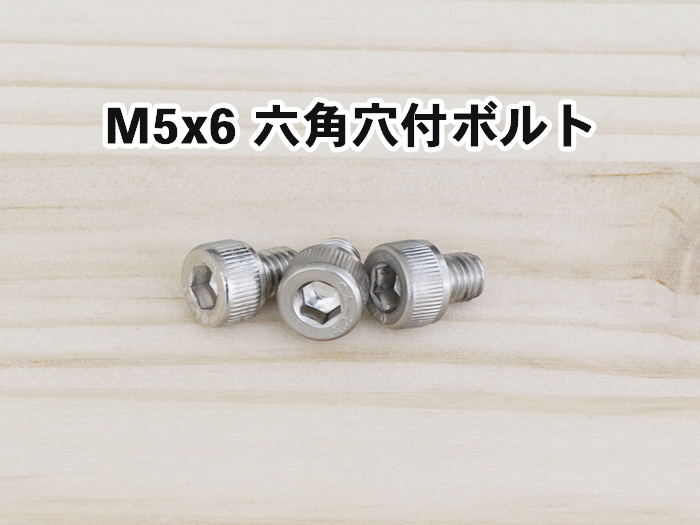

番号	M5×6 六角穴付ボルト	4

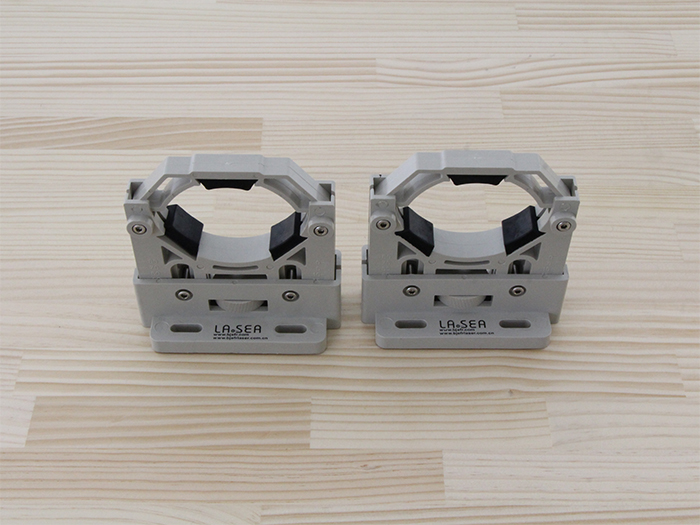

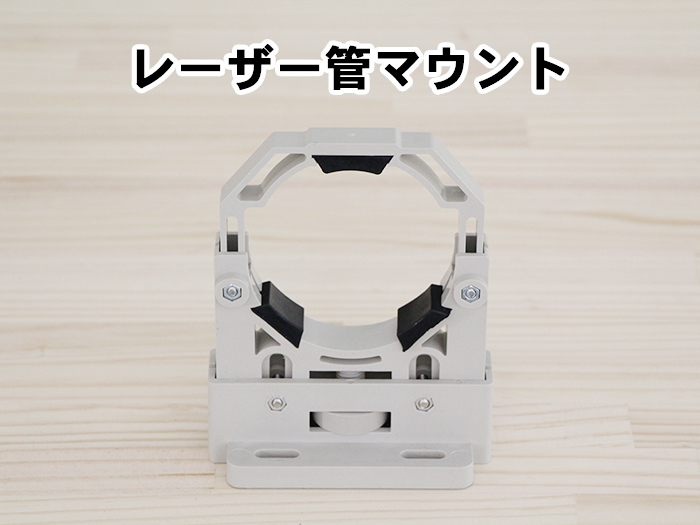

レーザー管マウント 取付

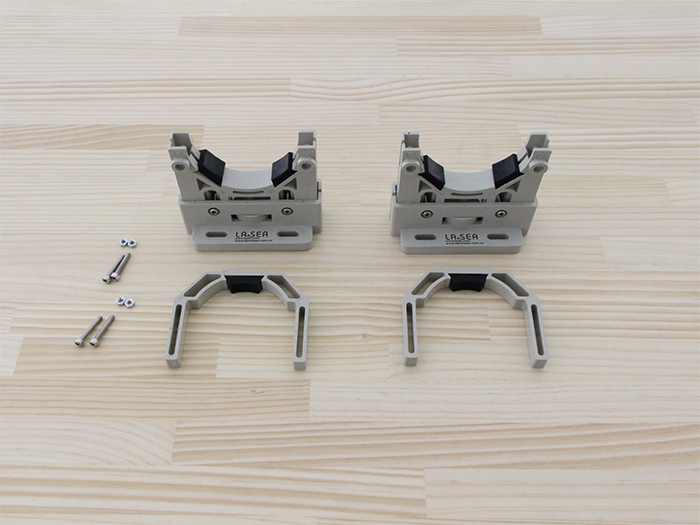

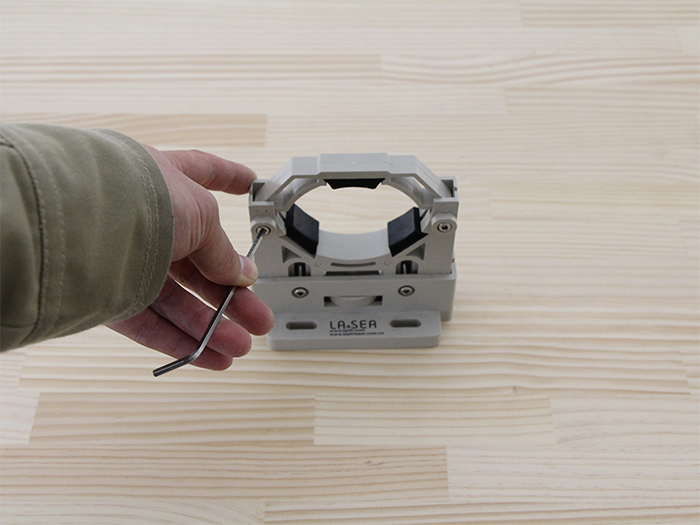

レーザー管マウントの上部の部品を取り外しておきます。


取り外したネジとナットも使用しますので、なくさないようにしてください。

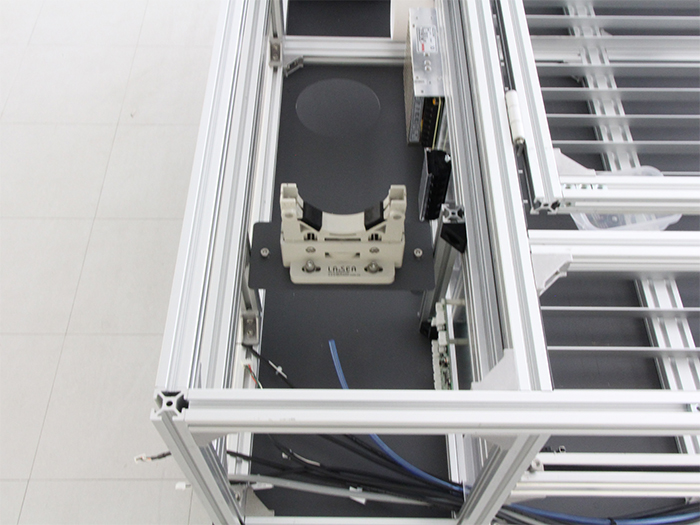

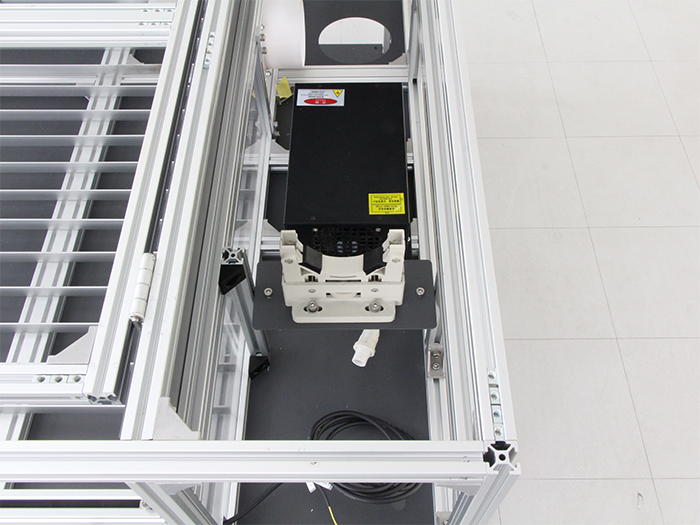

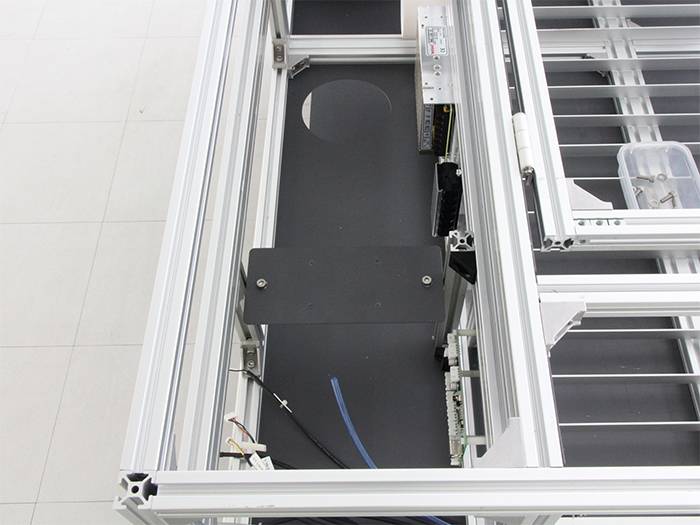

写真を参考にあらかじめ入れておいたM5 Tナットを使用してTube-mount-plateをM5×6 六角穴付ボルトで取り付けます。


レーザー管マウントをM5×15 六角穴付ボルトを使用してTube-mount-plateに取り付けます。
レーザー管マウントの位置はのちの工程で調整します。

80W レーザー管 取付

80W レーザー管をレーザー管マウントに載せます。

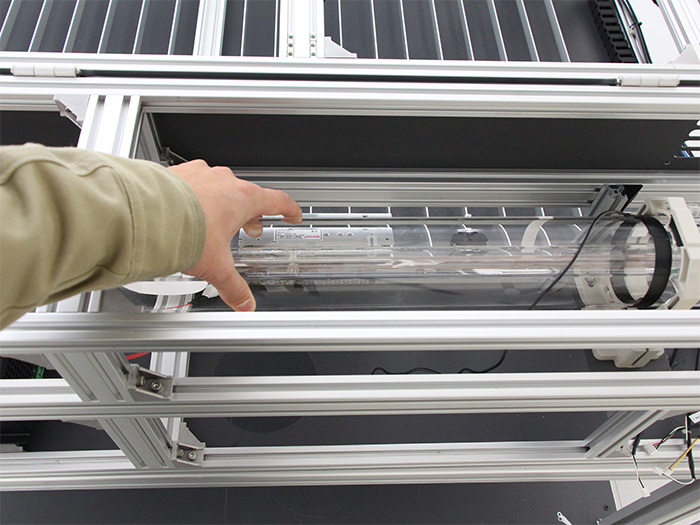

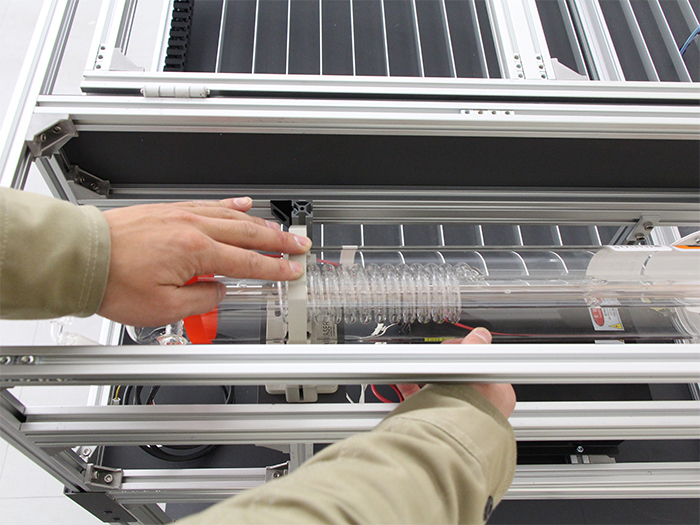

本体右側からスライドして入れてください。

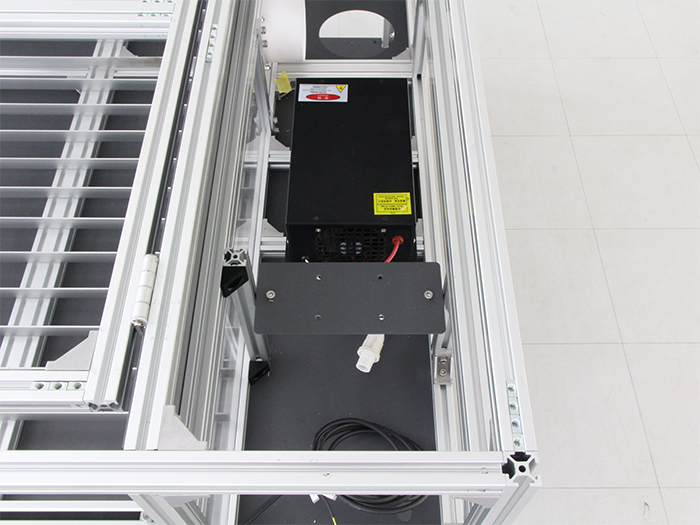

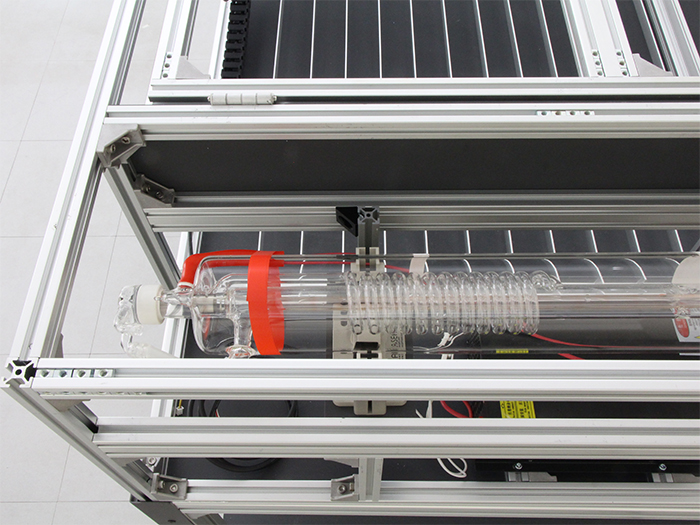

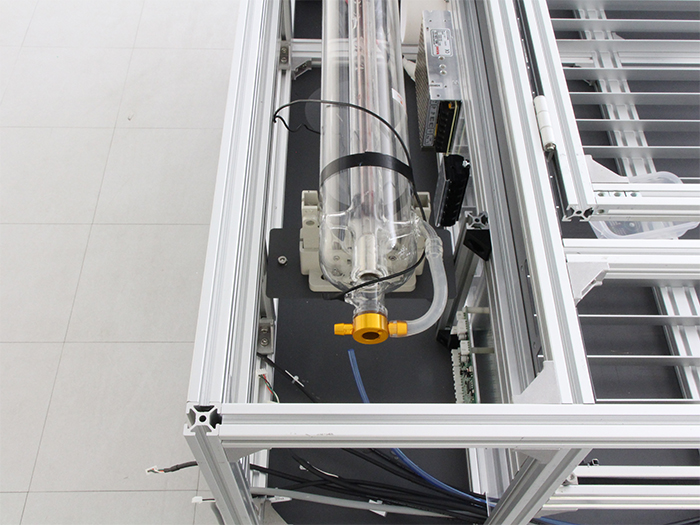

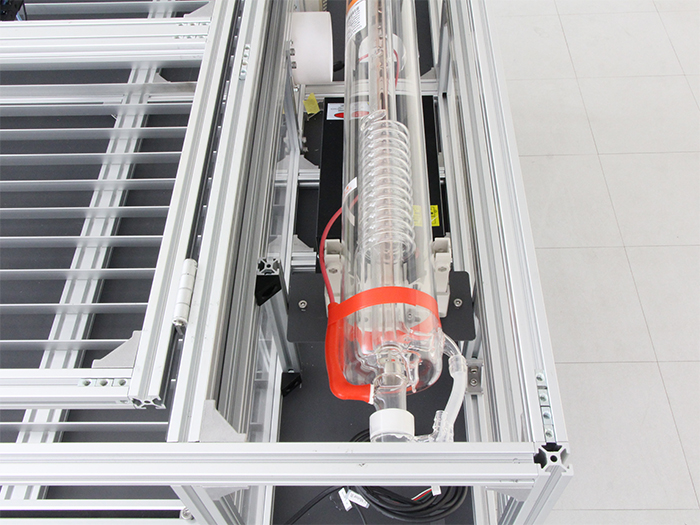

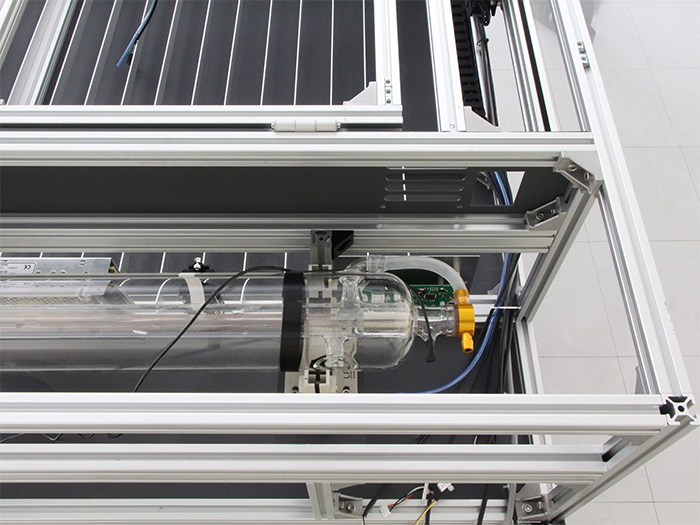

写真を参考に位置を調整してください。


前工程で取り外しておいたレーザー管マウントの上部部品を取り付けます。

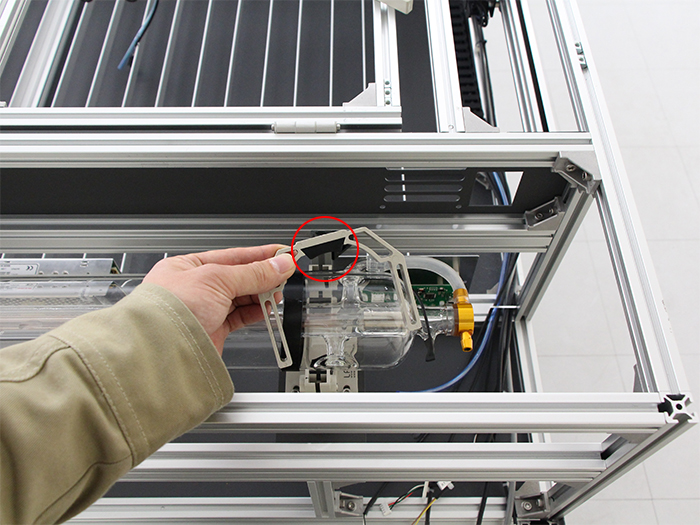

赤枠のゴム部品があることを確認してください。

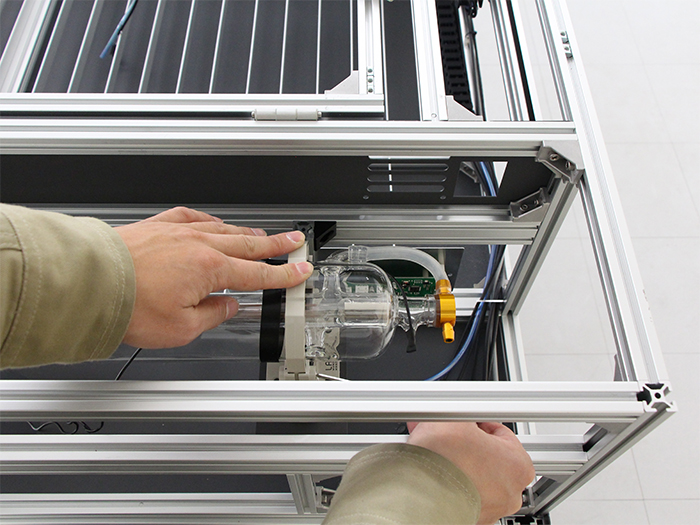

レーザー管マウントの上部を下側（80W レーザー管側）に押しながらネジを固定してください。
※強い力で押さえると破損する恐れが御座います。ご注意ください。


80W レーザー管が固定されていることを確認してください。



以上で、本工程は完了です。
