基板取り付け

部品リスト

部品名	パーツID	数量
PCBケース	本体D-1※背面のみ	1

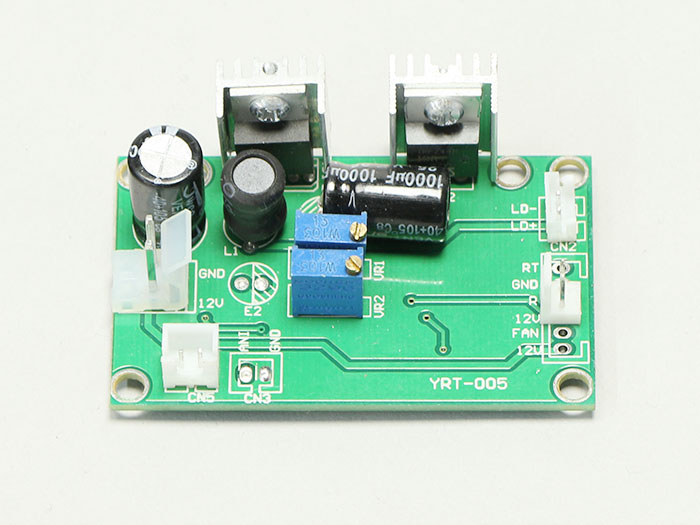

レーザー基板（1.6W/3.5W）	本体A-1	1
コントロール基板	本体A-1	1

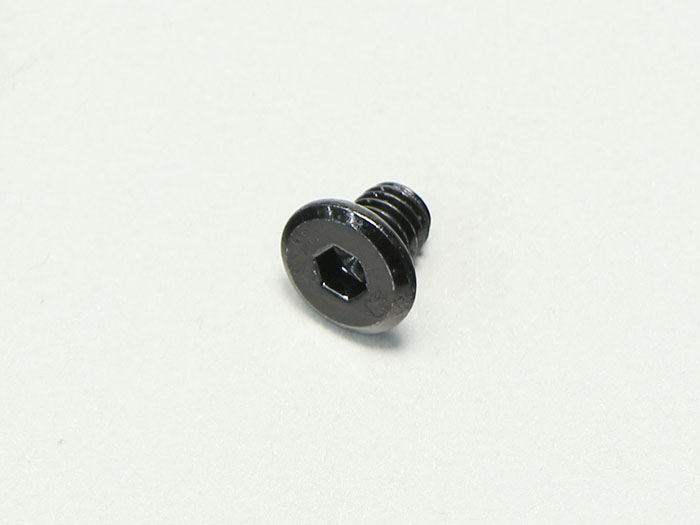

M5×6 低頭ボルト	本体C-1ネジケース④	2

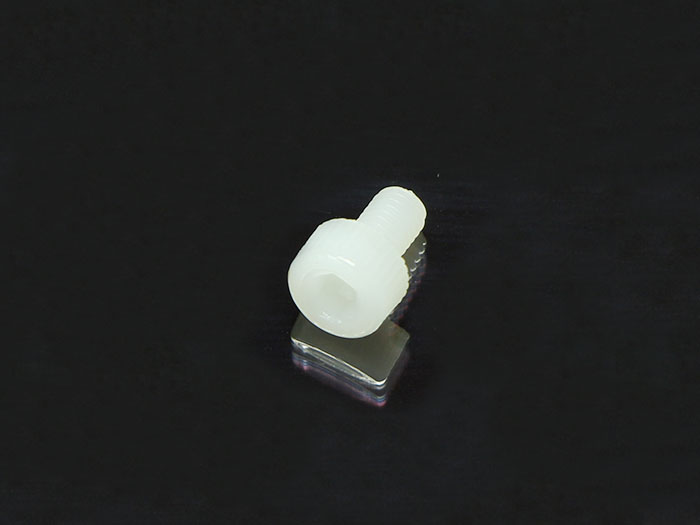

M3×5ナイロンネジ	本体C-1ネジケース⑩	8

基板取り付け（1.6Wの場合）

※3.5Wレーザーの場合の取り付け手順は基板取り付け（3.5Wの場合）で説明しています。

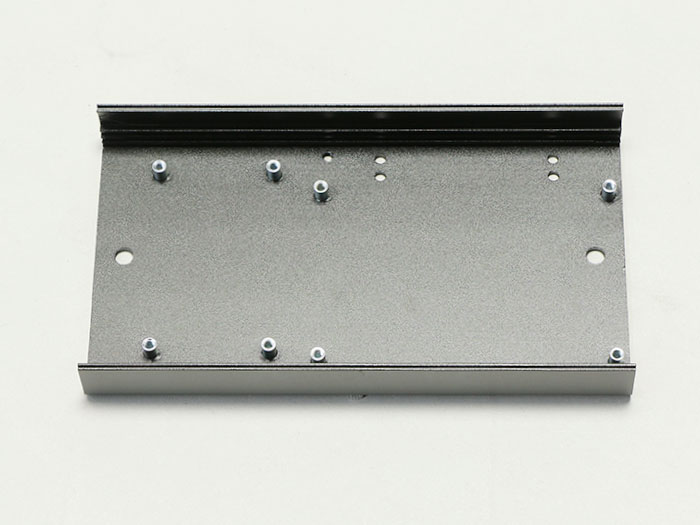

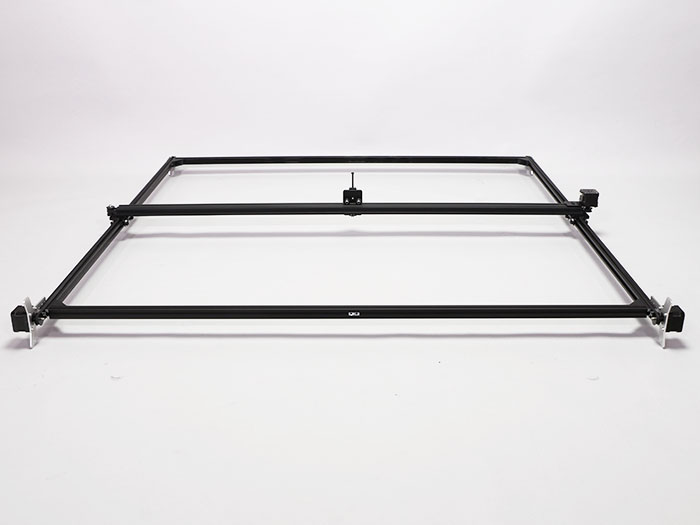

PCBケースを本体に取り付ける

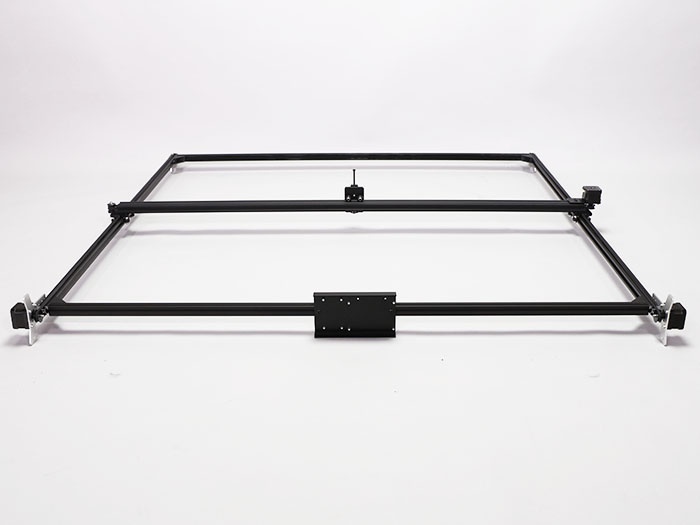

PCBケースを本体後ろの2020 v-slot 1210mmにフレーム組み立て時に入れておいたM5Tナット2個とM5×6低頭ボルト2個で固定します。取り付け位置は中央を目安にしてください。

レーザー基板（1.6W）を取り付ける

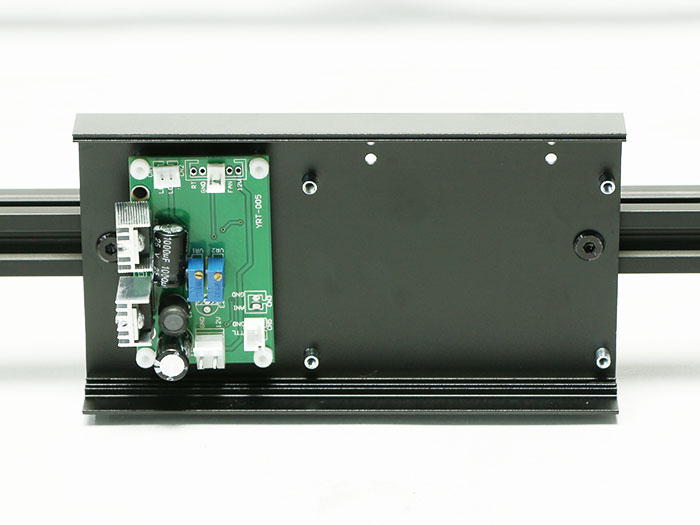

レーザー基板をM3x5ナイロンネジ4個で取り付けます。

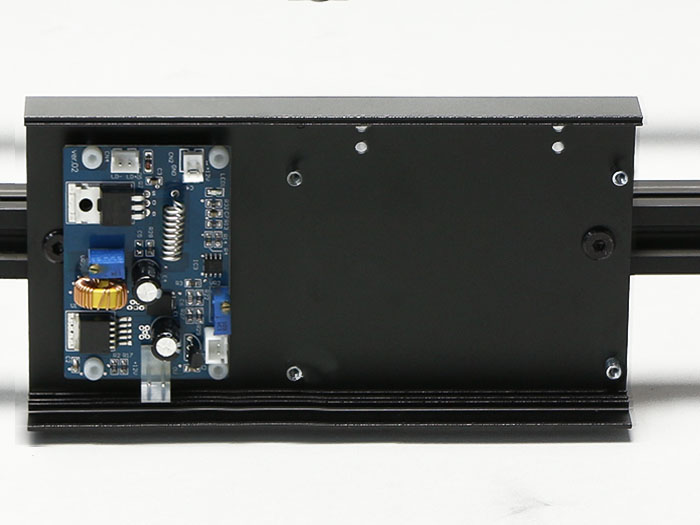

レーザー基板の取り付け位置・取付方向は写真を参考にしてください。

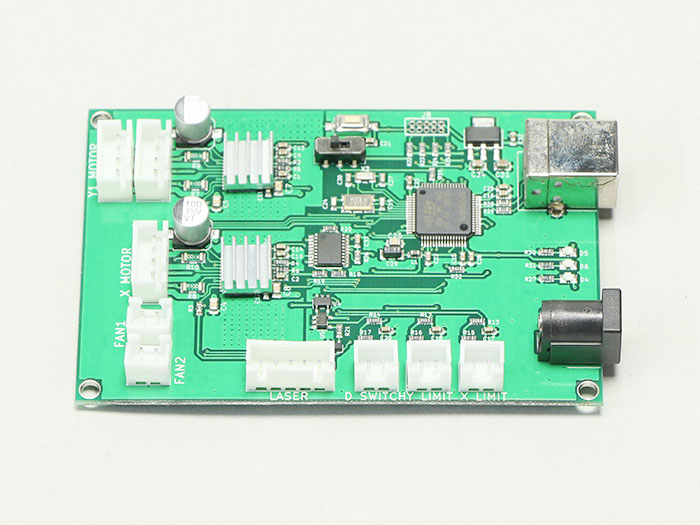

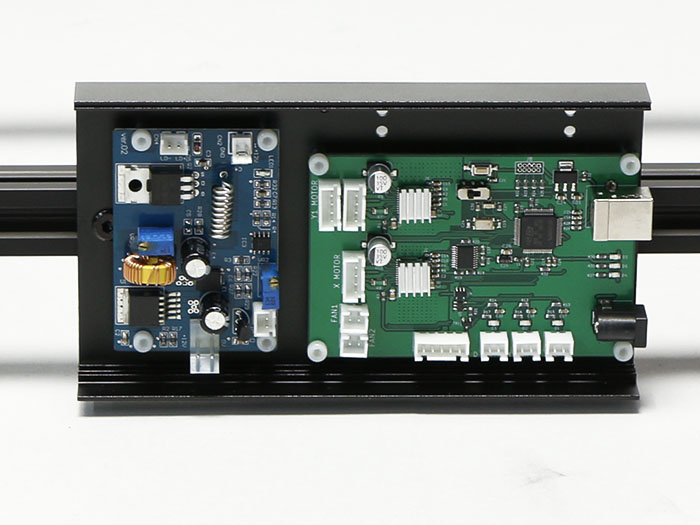

コントロール基板を取り付ける

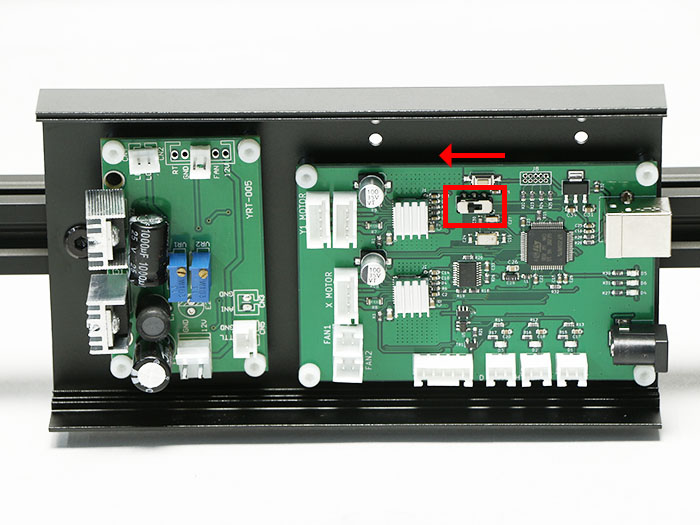

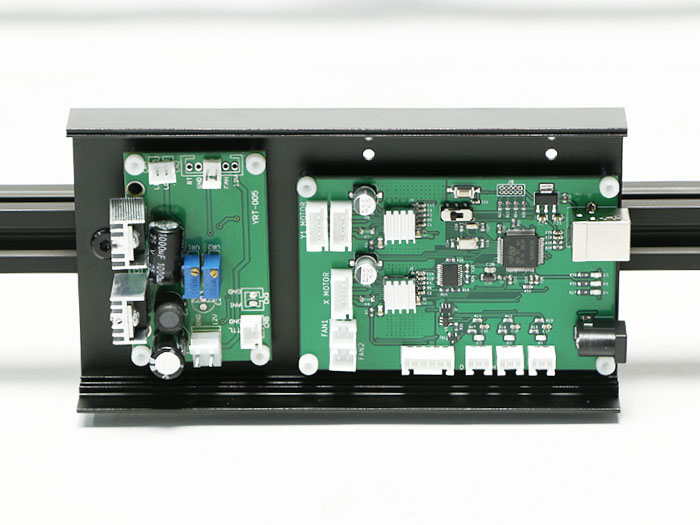

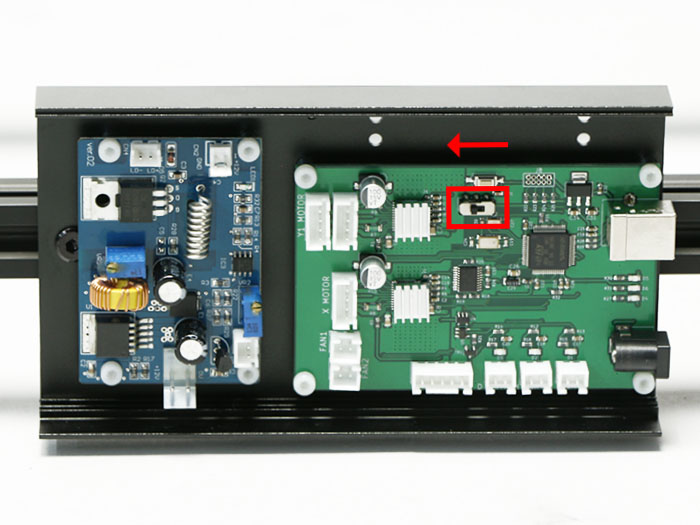

以下の写真の位置、方向でコントロール基板を取り付けます。

基板のスイッチが左側にあることを確認してください。

ヒートシンクの傾き調整

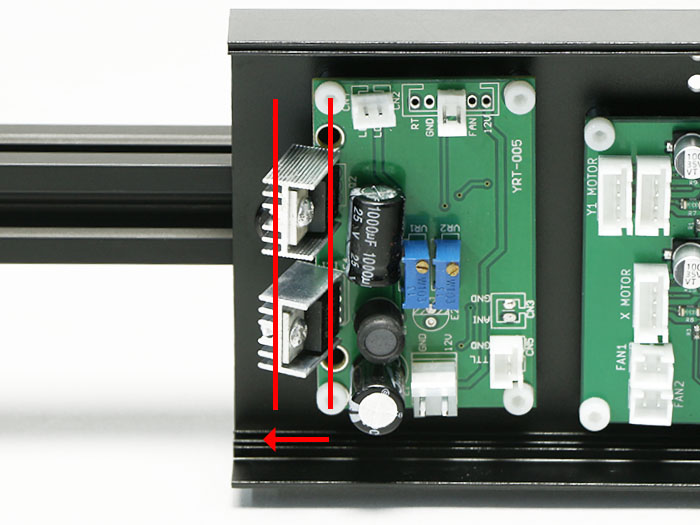

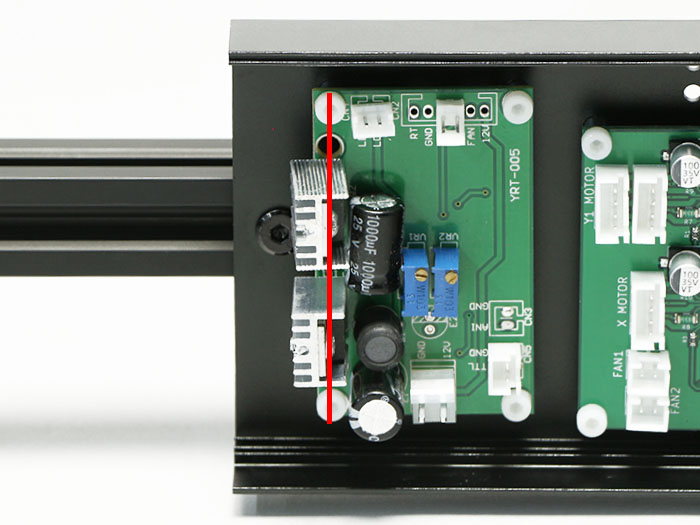

DCファンを取り付けるため、レーザー基板のヒートシンク2個を、写真を参考に5mm程度傾けます。傾けすぎるとPCBケースの側面カバーに当たってしまいます。側面カバーに当たらないようにしてください。
基板とヒートシンクが水平の状態から約5mmです。上側のヒートシンクは傾かない場合がありますが動作に影響はありません。
