X軸・Y軸モーターユニット組み立て

部品リスト

部品名	パーツID	数量	画像

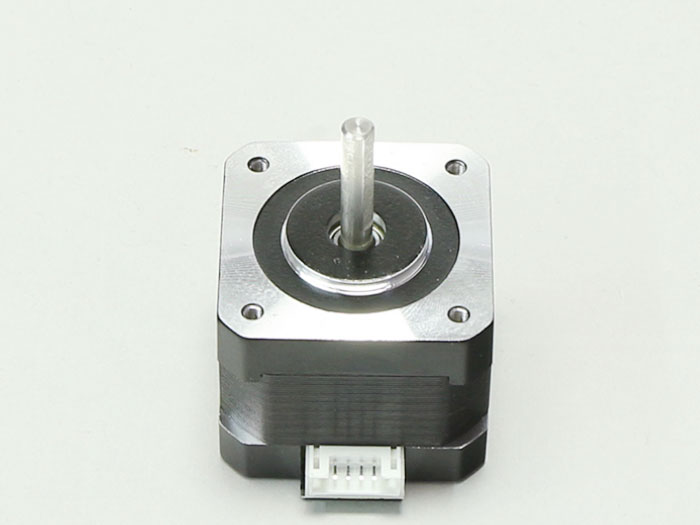

ステッピングモーター	本体D-5	3

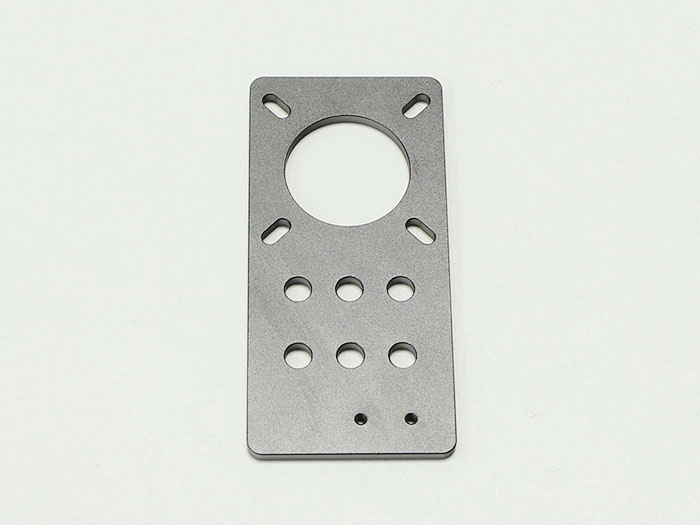

motor mount plate x-axis	本体C-1	1

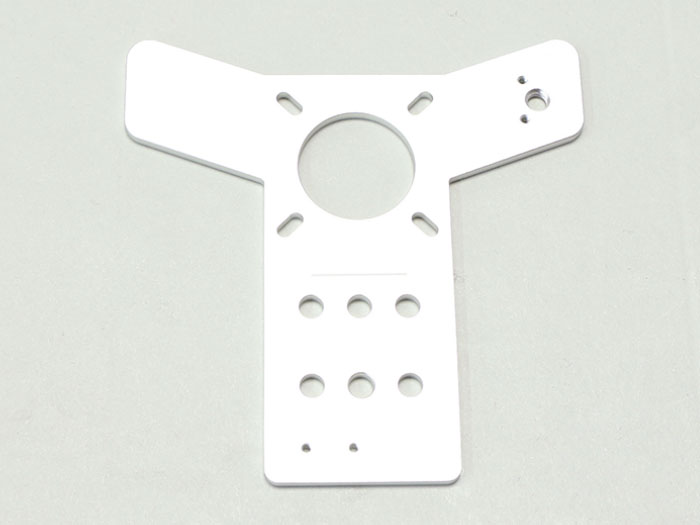

motor mount plate y-axis	本体C-1	2

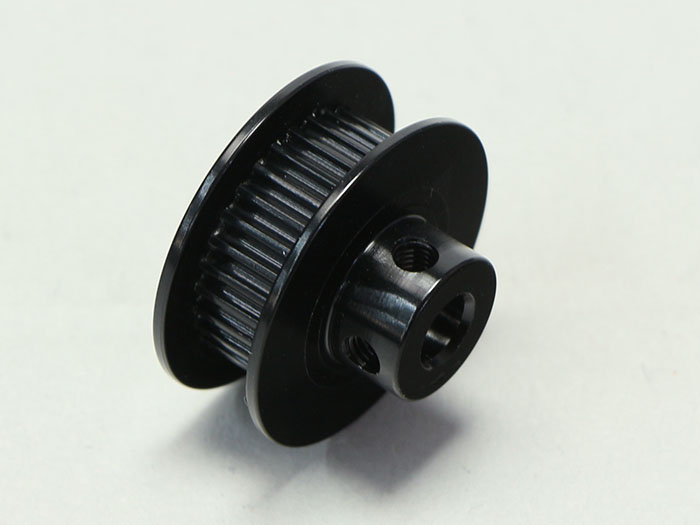

タイミングプーリー　※1	本体C-3	3

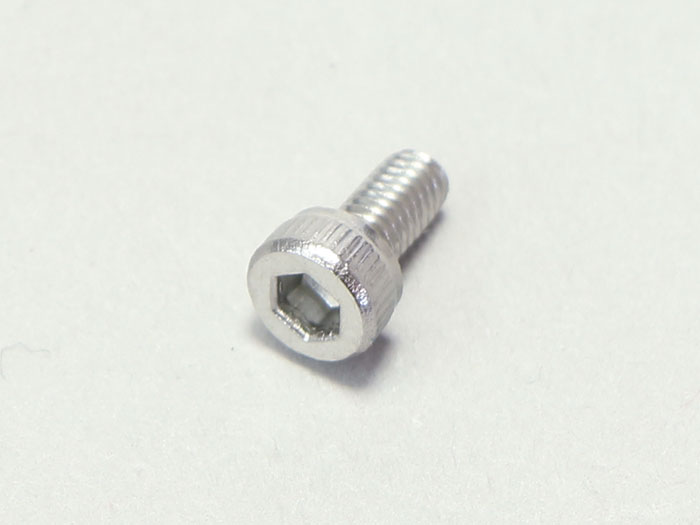

M3×6 六角穴付きボルト	本体C-1ネジケース⑥	12

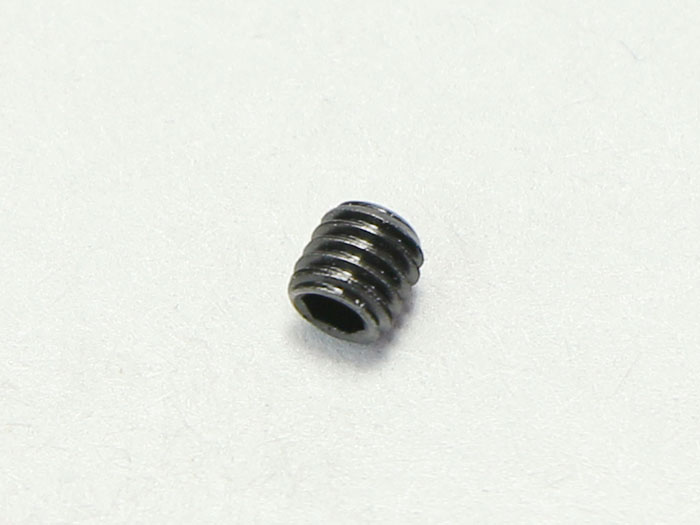

M3 イモネジ	本体C-1ネジケース⑫	6

※1. 2018年7月27日以前の出荷分は、タイミングプーリーにイモネジが取り付いています。

※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください

X軸モーターユニットの組み立て

motor mount plate x-axisを取り付ける

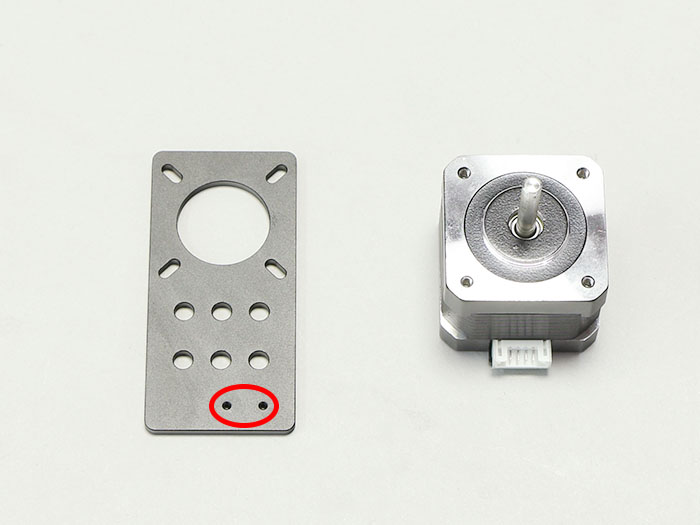

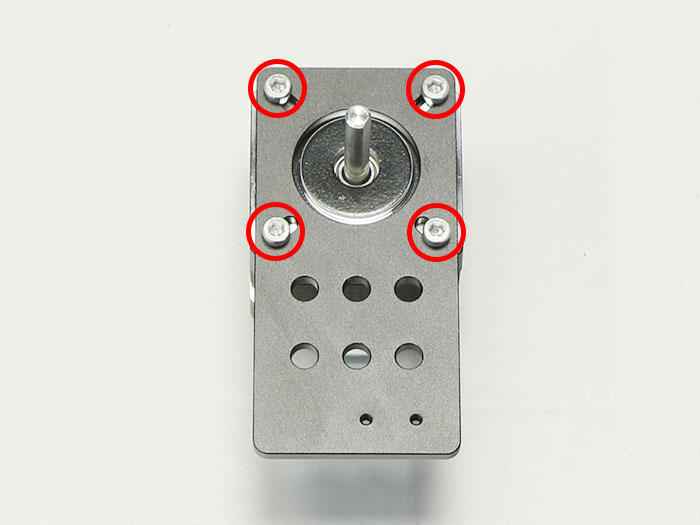

ステッピングモーターにmotor mount plate x-axisをM3×6 六角穴付きボルト4個で取り付けます。

※motor mount plate x-axisの向きは以下の写真の通り、小さい2つの穴が右下に来るようにします。

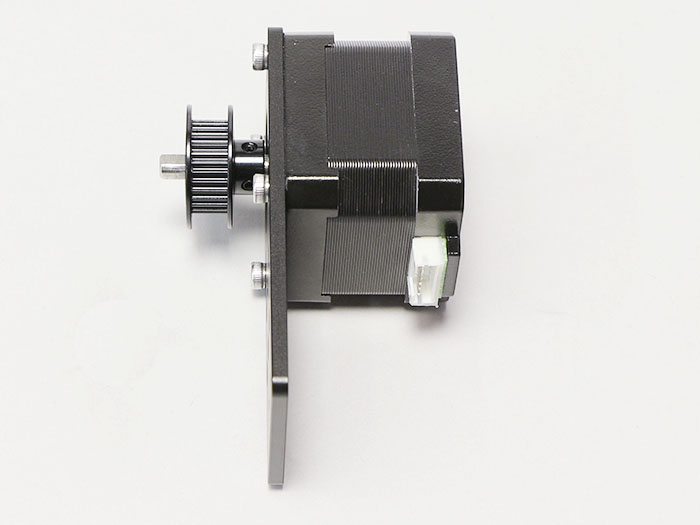

タイミングプーリーを取り付ける

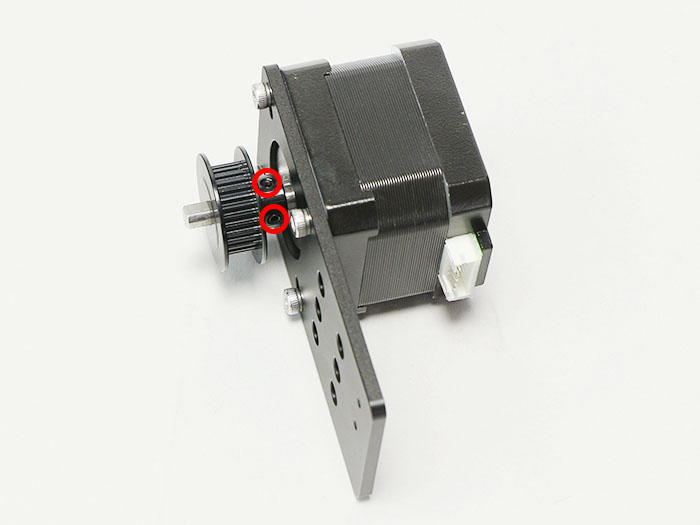

ステッピングモーターにタイミングプーリーを差し込み、イモネジ2個で締めます。
※タイミングプーリーの向きに注意してください。
※2018年7月27以前の出荷分については、イモネジが取り付けてあります。

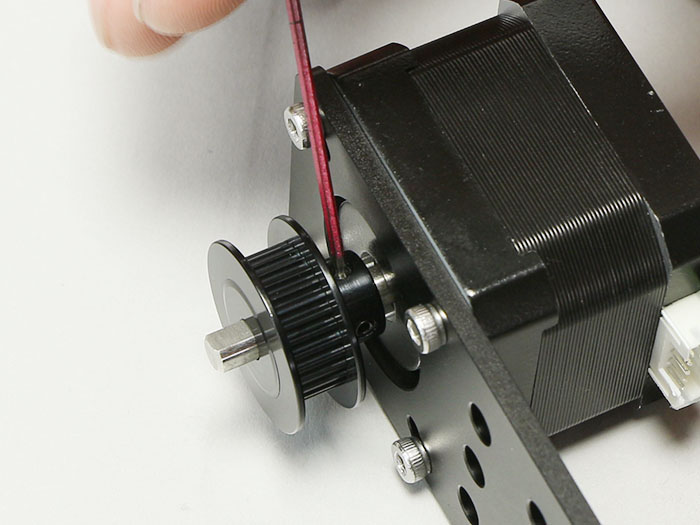

タイミングプーリーがうまく差し込めない場合は、一度イモネジ2個を緩めてから差し込んでください。
※イモネジは緩めすぎると抜け落ちる場合がありますので、紛失にご注意ください。

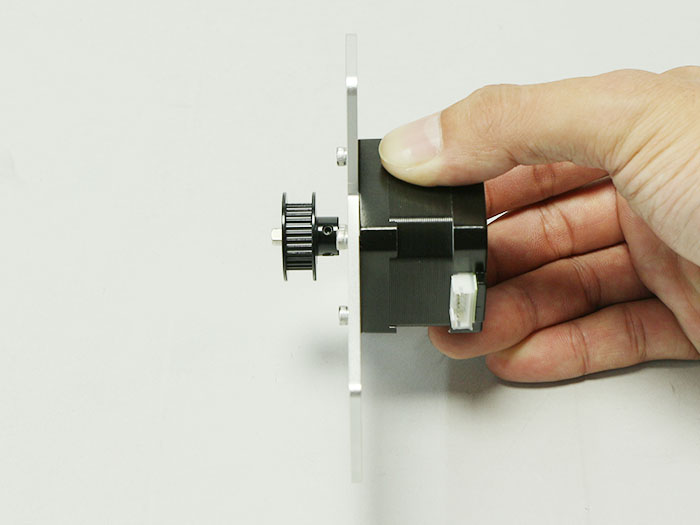

タイミングプーリーは奥まで差し込んでください。（後で位置を調整するので仮止めしてください。）

「X軸モーターユニット」は完成です。

Y軸モーターユニットの組み立て

motor mount plate y-axisを取り付ける

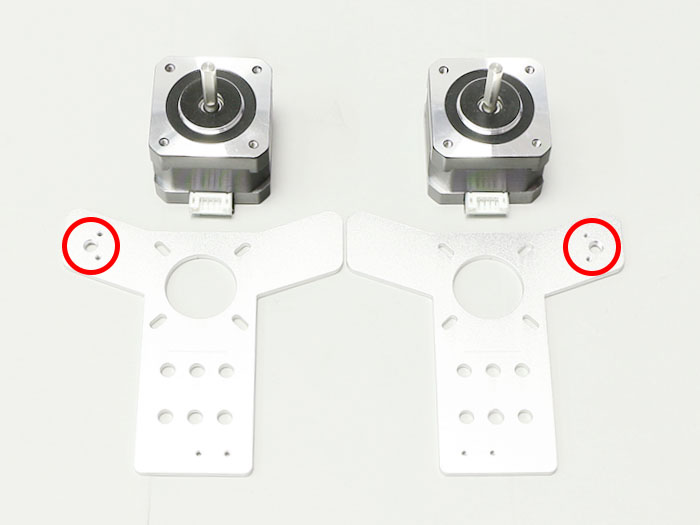

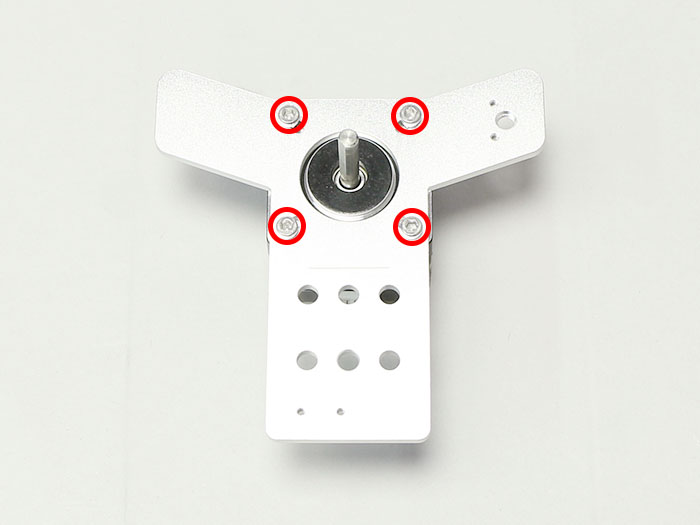

以下の写真の向きで、ステッピングモーターにmotor mount plate y-axisをM3×6 六角穴付きボルト4個で取り付けます。
※写真の通り、motor mount plate y-axisの穴の位置が左右対称になるように注意してください。

タイミングプーリーを取り付ける

X軸と同じように、タイミングプーリーを差し込み、イモネジを締めて固定します。
タイミングプーリーは奥まで差し込んでください。（後で位置を調整するので仮止めしてください。）

motor mount plate y-axisの向きに注意しながら同じ要領で組み立てます。

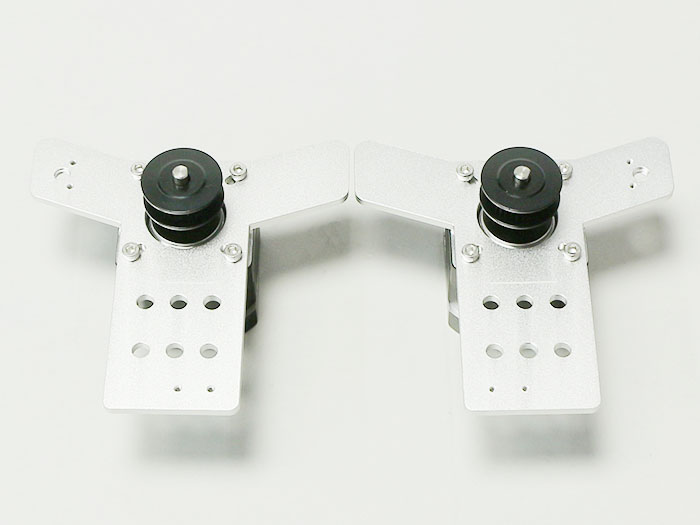

「Y軸モーターユニット」×２個の完成です。
