レーザー溶接機 SLWシリーズ
鉄の溶接結果について

レーザー溶接は母材に与える熱の範囲が局所的なため、他の溶接方法に比べると歪が少ない溶接結果になると言われております。
今回は、SLW1500（SLW1500A）を使用した際の鉄の溶接結果と歪み具合をご紹介します。

板厚3mm

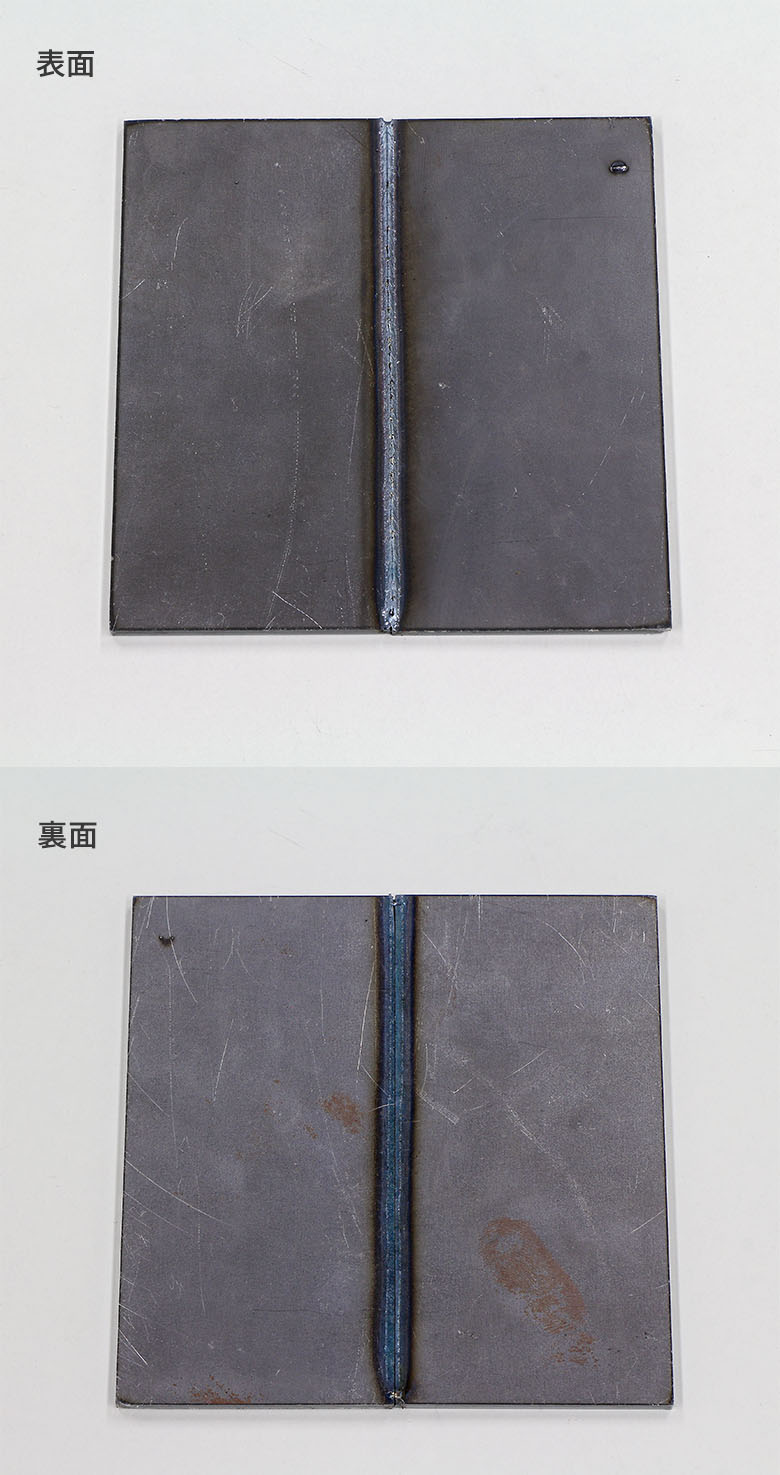

ワイヤー不使用　突合せ溶接

レーザーパワー:80%　周波数:3000Hz　デューティー比100%　速度25mm/sec
スイング機能ON スイング周波数 20Hz

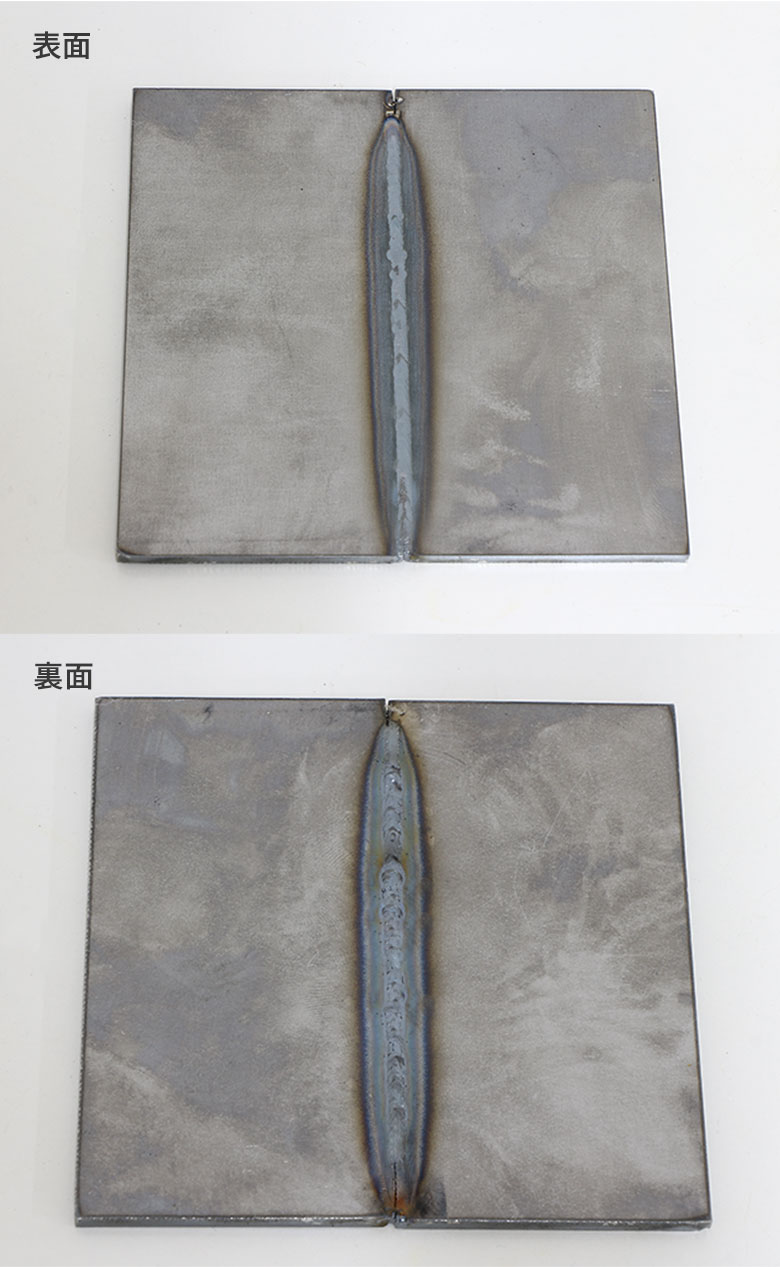

ワイヤー不使用　裏波溶接

レーザーパワー:80%　周波数:3000Hz　デューティー比100%　速度12mm/sec
スイング機能ON スイング周波数 20Hz
裏波は出るものの、アンダーカット気味の溶接結果となりました。

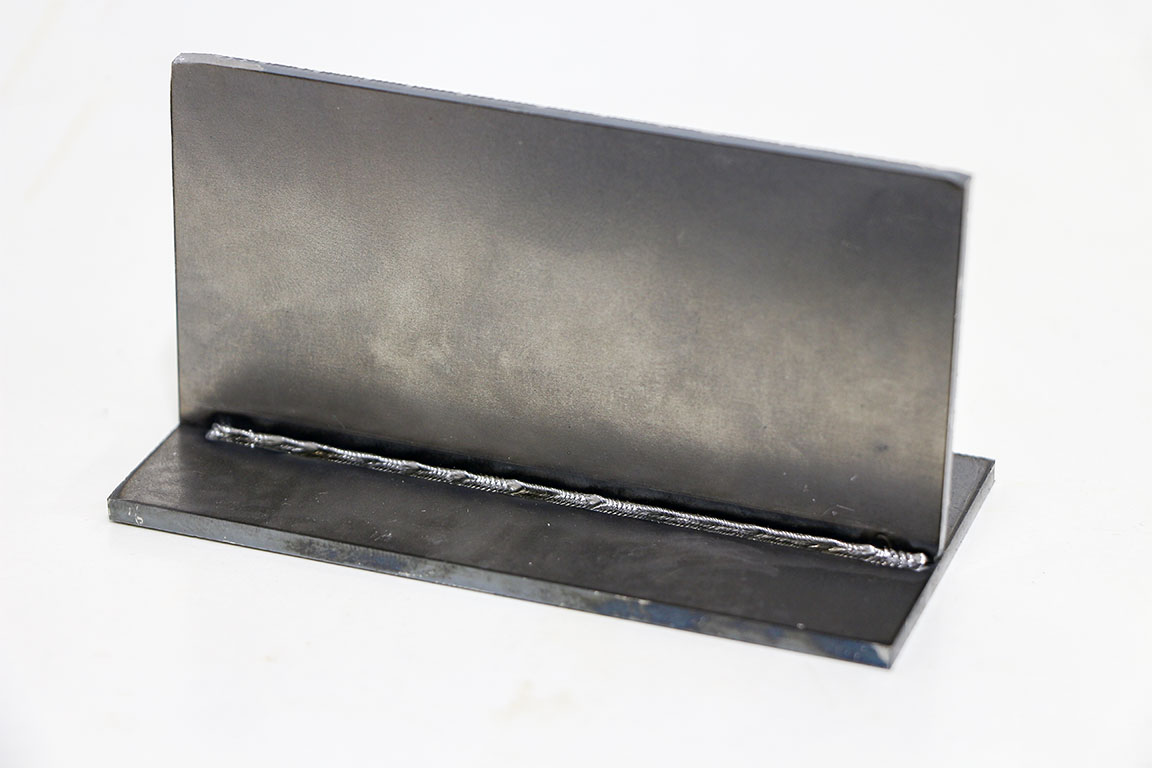

ワイヤー不使用　隅肉溶接

レーザーパワー:80%　周波数:3000Hz　デューティー比100%　速度25mm/sec
スイング機能ON スイング周波数 20Hz

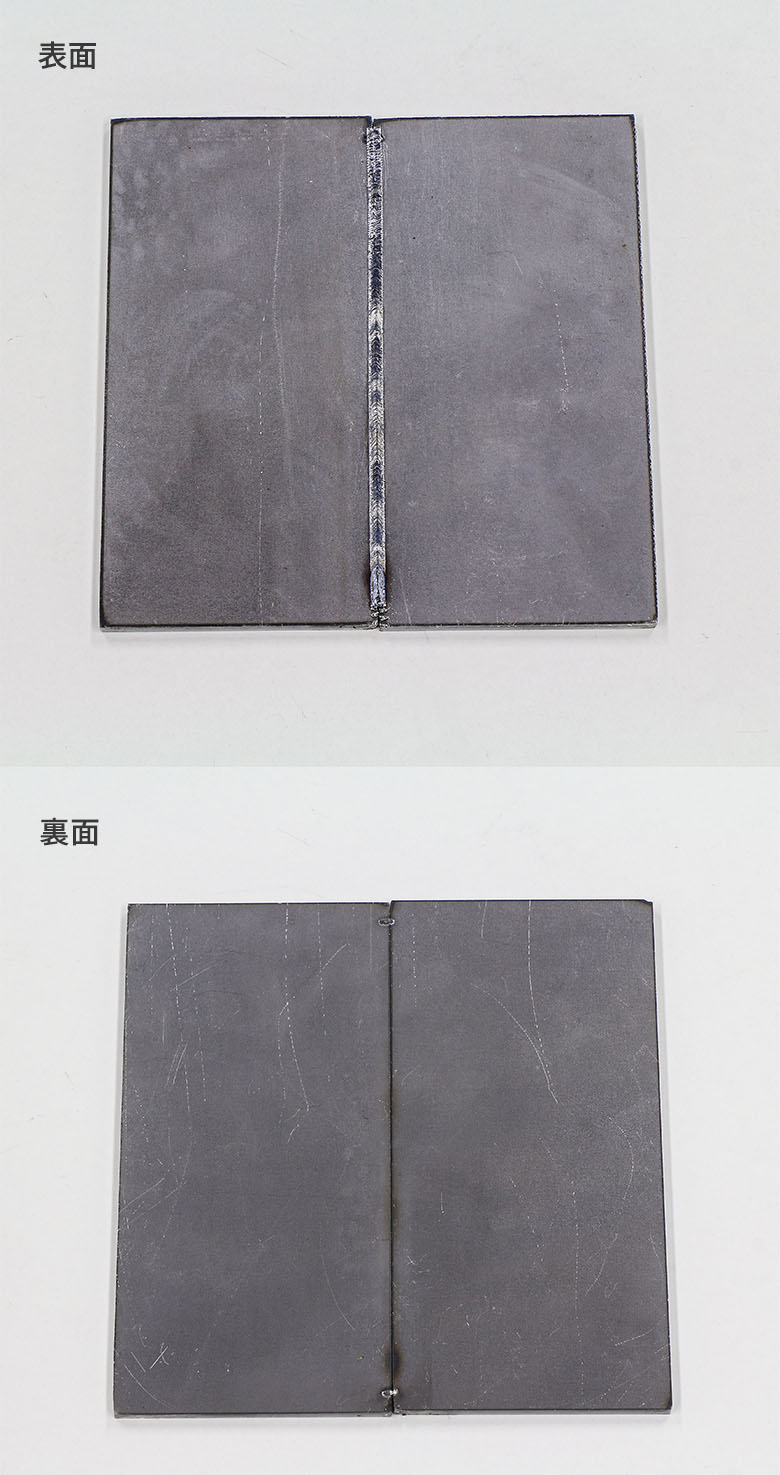

ワイヤー使用　突合せ溶接

レーザーパワー:80%　周波数:3000Hz　デューティー比100%　速度:15mm/sec
スイング機能ON スイング周波数 20Hz

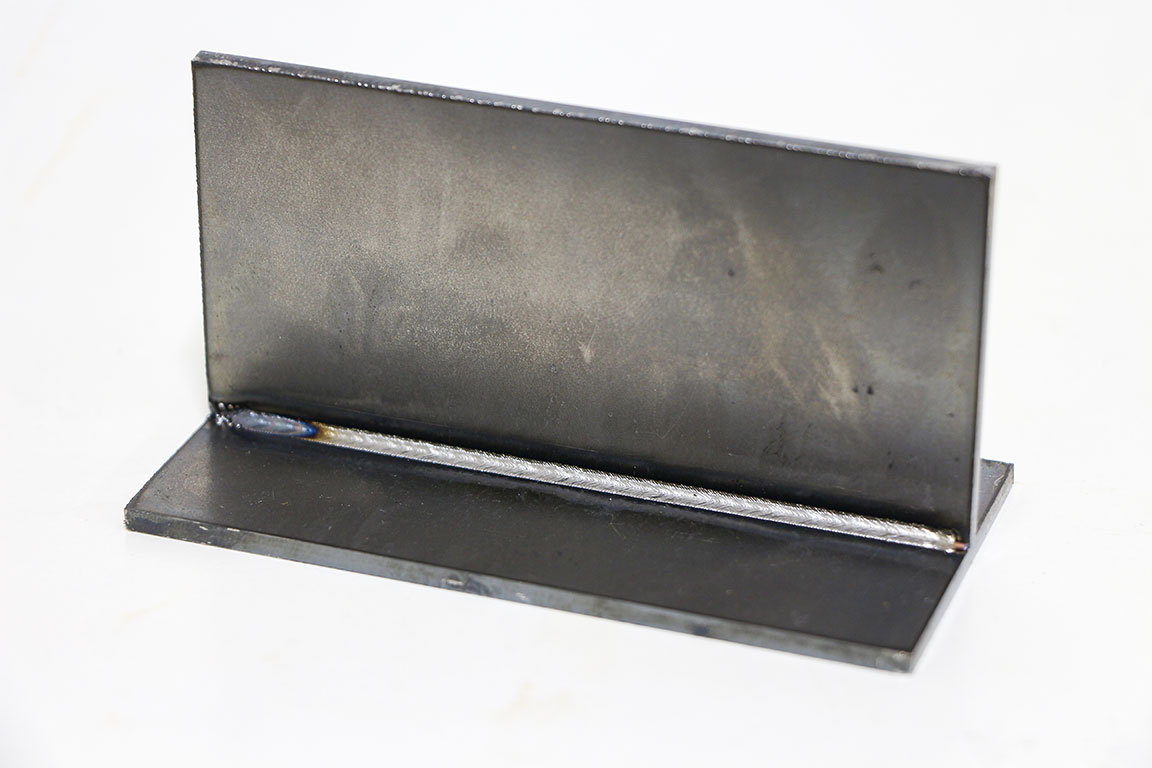

ワイヤー使用　隅肉溶接

レーザーパワー:80%　周波数:3000Hz　デューティー比100%　速度:15mm/sec
スイング機能ON スイング周波数 20Hz

板厚0.5mm

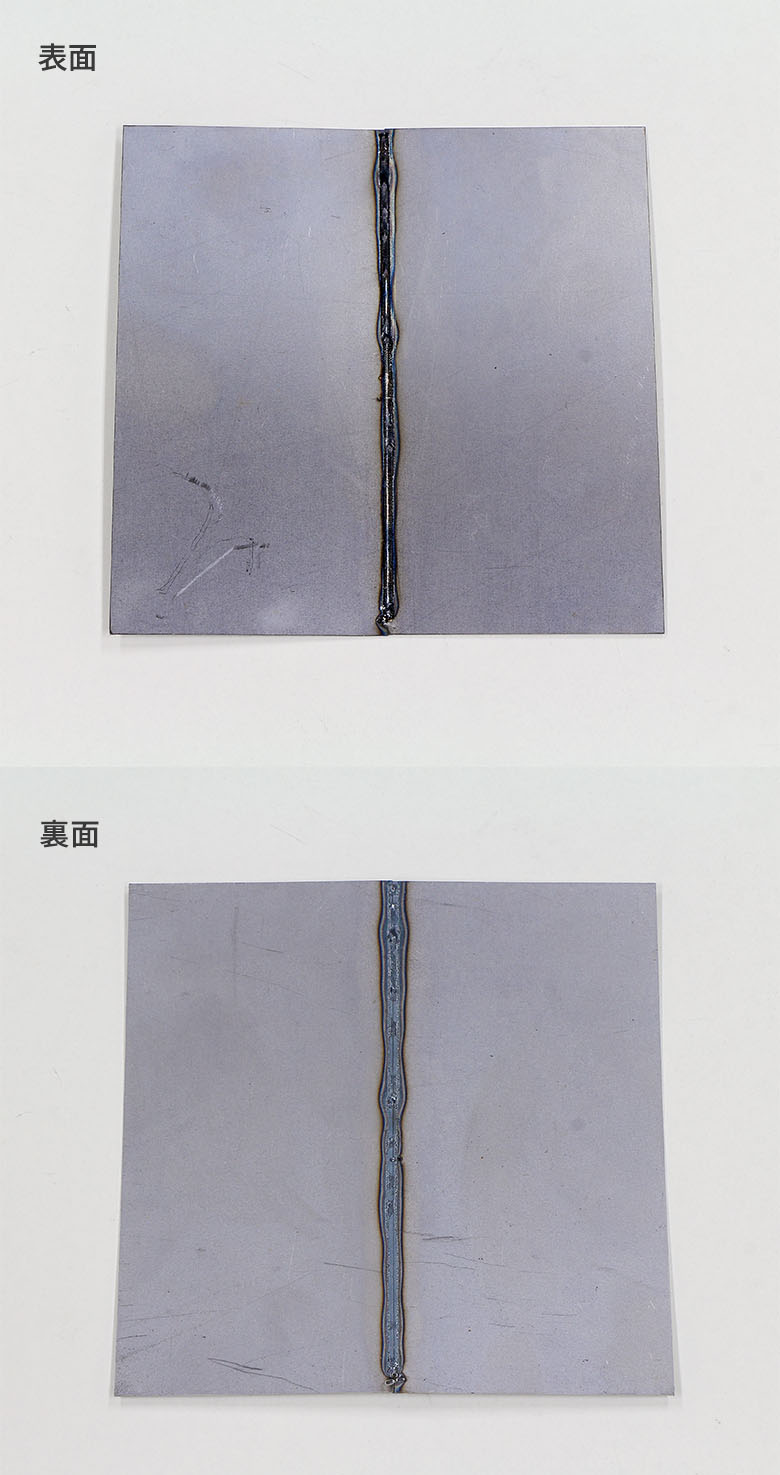

ワイヤー不使用　突合せ溶接

レーザーパワー:15%　周波数:3000Hz　デューティー比100%　速度25mm/sec
スイング機能ON スイング周波数 20Hz

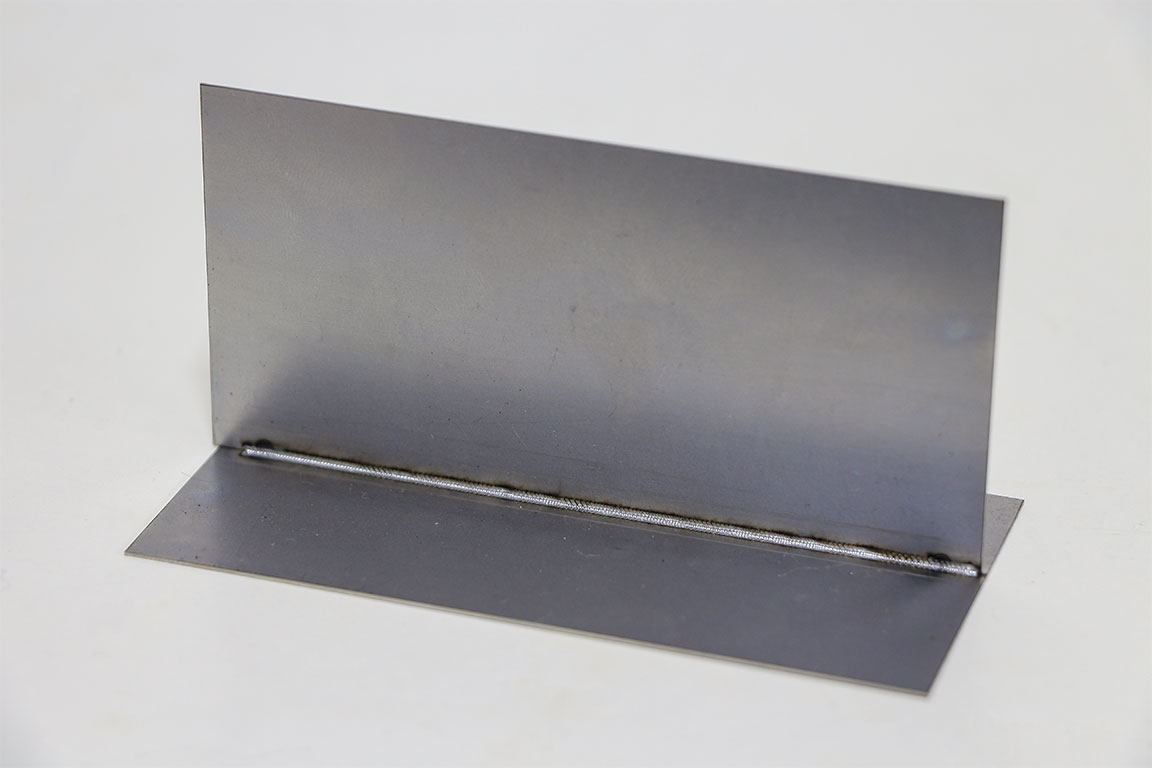

ワイヤー不使用　隅肉溶接

レーザーパワー:15%　周波数:3000Hz　デューティー比100%　速度25mm/sec
スイング機能ON スイング周波数 20Hz

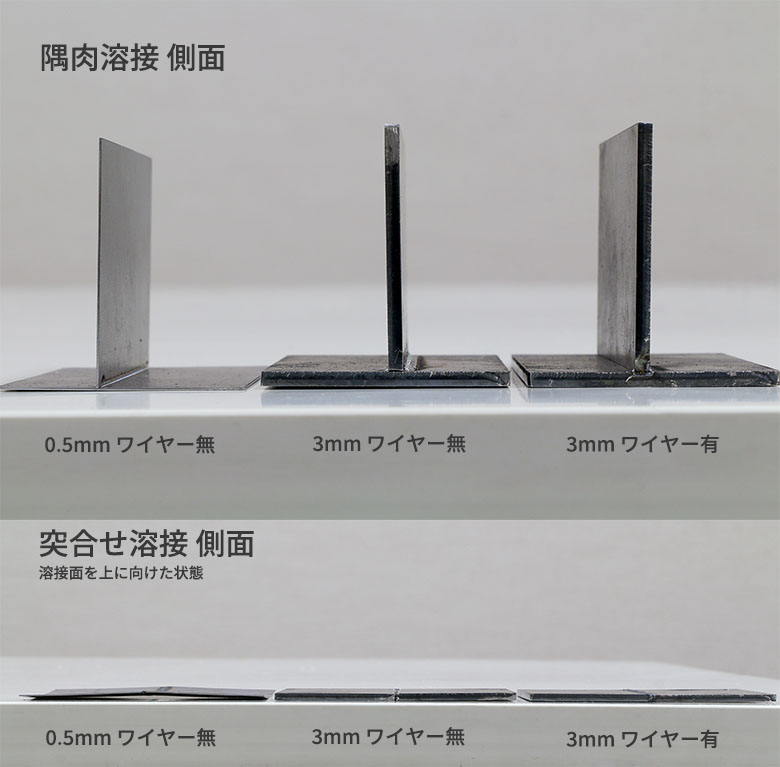

溶接後の歪み具合

今回の溶接では治具やバイスなどを使用せずに行いました。
0.5mmの薄板突合せでは歪みが出ています。3mmの板では多少のガタつきがある程度となりました。
