オプションについて
一部のオプションにつきましては動画でもご紹介しています。周辺機器・オプション紹介をご覧ください。

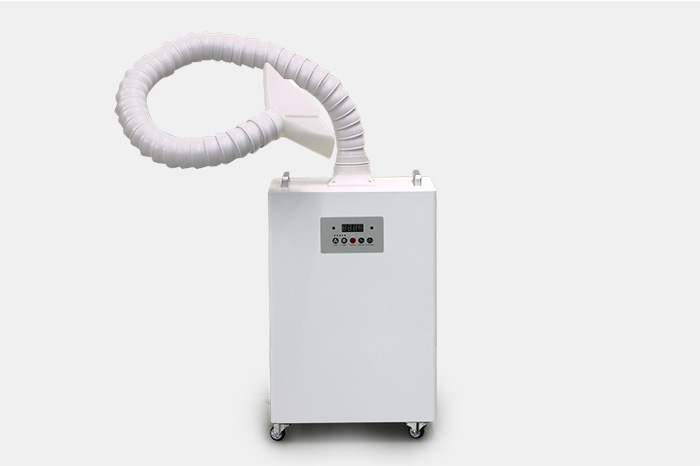

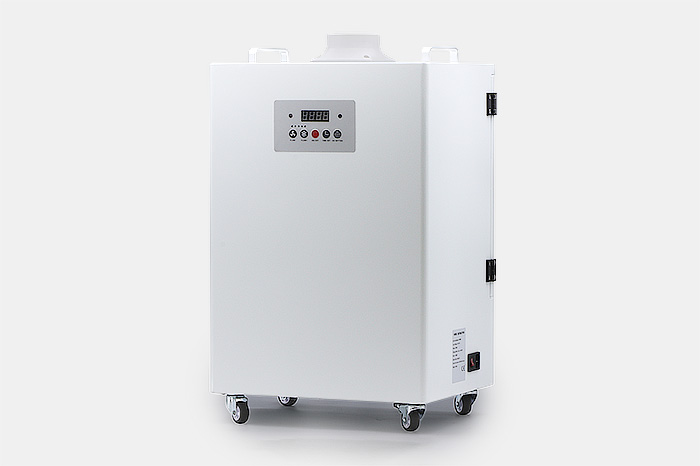

金属用集塵機
加工機内に溜まる煙や臭いをフィルターで除去するための装置です。煙や臭いを軽減できるため、室外に排出できない場合は集塵機をおすすめします。集塵機は3種類のフィルターを使用しており、定期的にフィルターの交換が必要です。使い方やメンテナンスについては製品マニュアルの「11.7 金属用集塵機」をご覧ください。
176,000円(税込)
フィルタについて
フィルターは3種類計4個使用します(Main carbon filterは2個使用)。
Pre Filter
1層目の白いフィルタとなり、大きめのゴミや塵を取り除くフィルタです。レーザー加工機を3回使用するごとに叩いて、ゴミや塵を落としてください。汚れがひどくなってきた場合、水で洗って自然乾燥してから装置に入れてください。水洗いで綺麗に洗浄できない場合は中性洗剤を使用し、フィルタが破損した場合は予備のフィルタをご使用ください。
推奨使用期間:1週間~1ヶ月 価格:1,100円(税込)
Medium filter
2層目のフィルタとなり、より小さいゴミや塵を取り除く高性能なフィルタです。フィルタを逆さにし手で叩く、もしくはエアーブローを行いホコリなどを落としてください。エアーブローをする際は下から上に行ってください。
推奨使用期間:3ヶ月〜5ヶ月 価格:14,300円(税込)
Main carbon filter
3・4層目のフィルタとなり、臭いを軽減させる活性炭が入っているフィルタです。こちらのフィルタも逆さにし手で叩く、もしくはエアーブローを行いホコリなどを落としてください。エアーブローをする際は下から上に行ってください。
推奨使用期間:6ヶ月 価格:16,500円(税込)
サイズ | 幅400×奥行300×高610mm(突起物・ダクト除く) |
重さ | 28kg |
風量 | 460㎥/h |
集塵性能 | 0.3μm99.97% |
運転音 | <68dB |
消費電力 | 350W |
付属品 | Pre filter(予備用4枚)、アルミダクト、ダクト固定具、樹脂ダクト、吸気口 |
アルミダクト長さ | 800mm~2000mm |

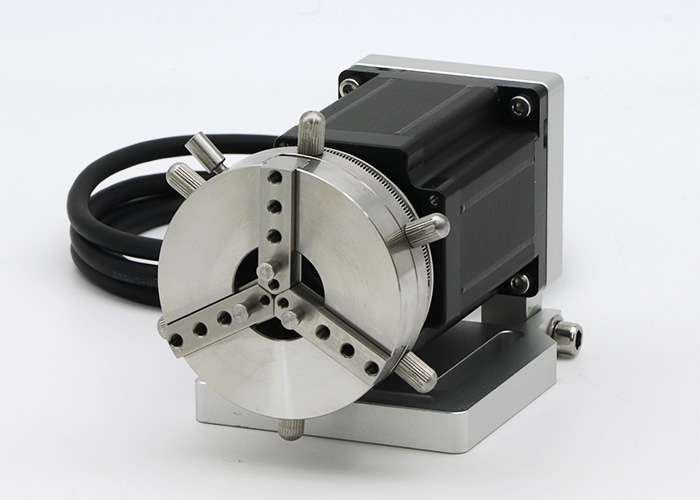

回転軸
円形素材に加工ができる回転軸を5種類ご用意しています。
詳しくは回転軸の種類についてをご覧ください。

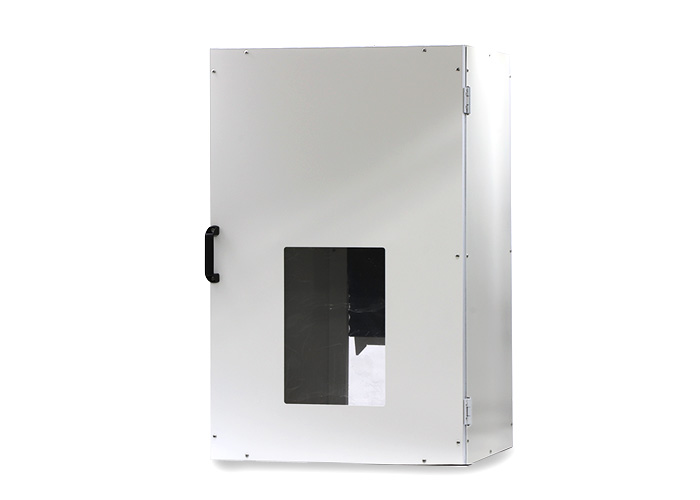

LM110C用カバー
レーザーの照射部と加工ベッドを覆うカバーです。カバーを使用することでレーザーが外部に漏れることを防ぎます。お客様にて組み立てていただく製品です。組み立て方法はこちらのページをご確認ください。
※回転軸(チャックタイプ・プットタイプ)との併用はできません。
57,200円(税込)
サイズ | 幅500×奥行420×高790mm(突起物除く) |

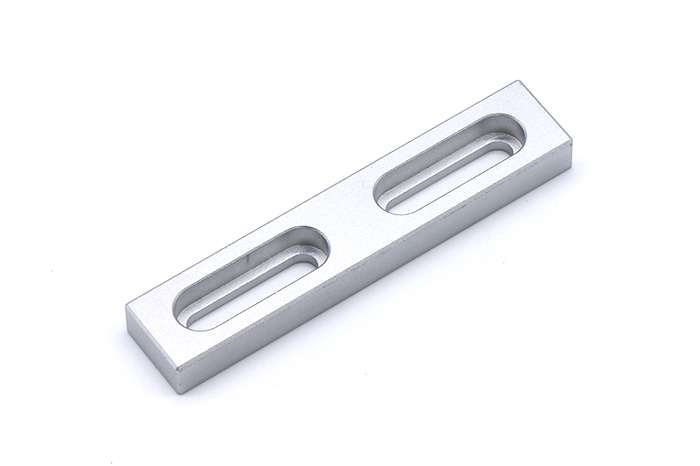

位置決めバー
加工ベッドに固定して使用します。素材を常に同じ位置に配置するためのオプションです。使い方は製品マニュアルの「11.5 位置決めバー」をご覧ください。
※2個セットでの販売となります。
1,210円(税込)
サイズ | 幅100×奥行20×高10mm |

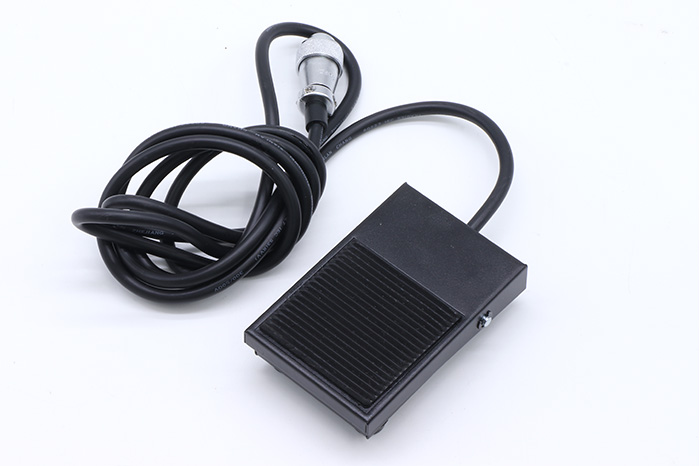

フットスイッチ
加工の開始を足で操作するためのオプションです。使い方は製品マニュアルの「11.4 フットスイッチ」をご覧ください。
3,300円(税込)
サイズ | 幅68×奥行103×高28mm(突起物除く) |
ケーブル長さ | 1800mm |
簡易バイス
素材を固定するためのバイス(万力)です。加工ベッドに安定して置くことができない素材などは簡易バイスを使用して固定してください。使い方は製品マニュアルの「11.3 簡易バイス」をご覧ください。
44,550円(税込)
サイズ | 幅150×奥行220×高83mm(突起物除く) |
XYステージ
素材の位置を細かく微調整するためのオプションです。素材や治具、回転軸などを固定して使用します。使い方は製品マニュアルの「11.2 XYステージ」をご覧ください。
26,400円(税込)
サイズ | 幅150×奥行210×高76mm(突起物除く) |
穴径 | M5 |
穴の間隔(穴の中心から中心まで) | 25mm |
ステージ可動範囲 | 幅0-69mm 奥行0-52mm |

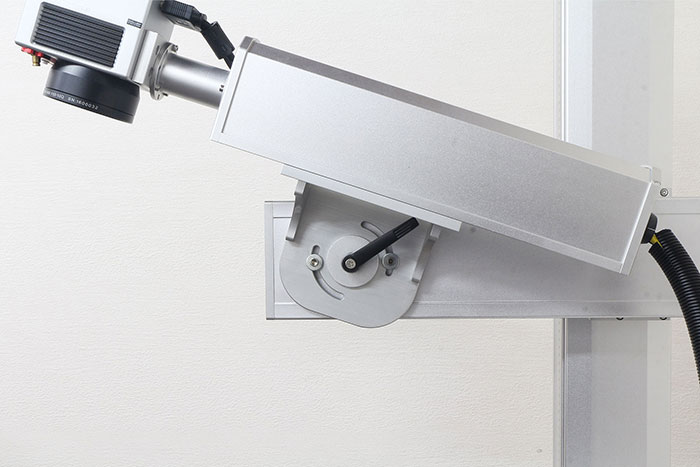

大型Z軸ステージ
より高さがある素材に対応するZ軸ステージです。Z軸に加えてY軸の調整も可能。また、レーザーのヘッド部分を回転させることもできます。詳しくは製品マニュアルの「11.8 大型Z軸ステージ」をご覧ください。
143,000円(税込)
サイズ | 幅710×奥行570×高1500mm(突起物・ダクト除く) |
Y軸稼働範囲 | 400mm |
Z軸稼働範囲 | 740mm |
加工可能な素材の高さ | 最大1215mm(加工エリア110mm角の場合) |

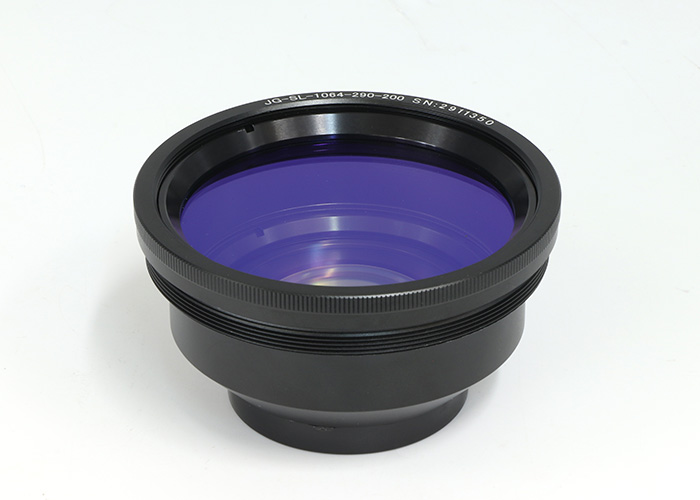

LM110C Fθレンズ
LM110C用のFθレンズです。レンズを変更することで加工エリアを変更することが可能です。詳しくは製品マニュアルの「11.6 レンズ」をご覧ください。
また、加工エリアの違いによる加工への影響についてはこちらのページをご覧ください。
加工エリア 110×110mm:8,800円(税込)
加工エリア 200×200mm:30,800円(税込)
加工エリア 300×300mm:52,800円(税込)
インラインレーザーマーカー
LMシリーズを生産ラインへ組み込むためのオプションです。詳しくはインラインレーザーマーカーについてをご覧ください。

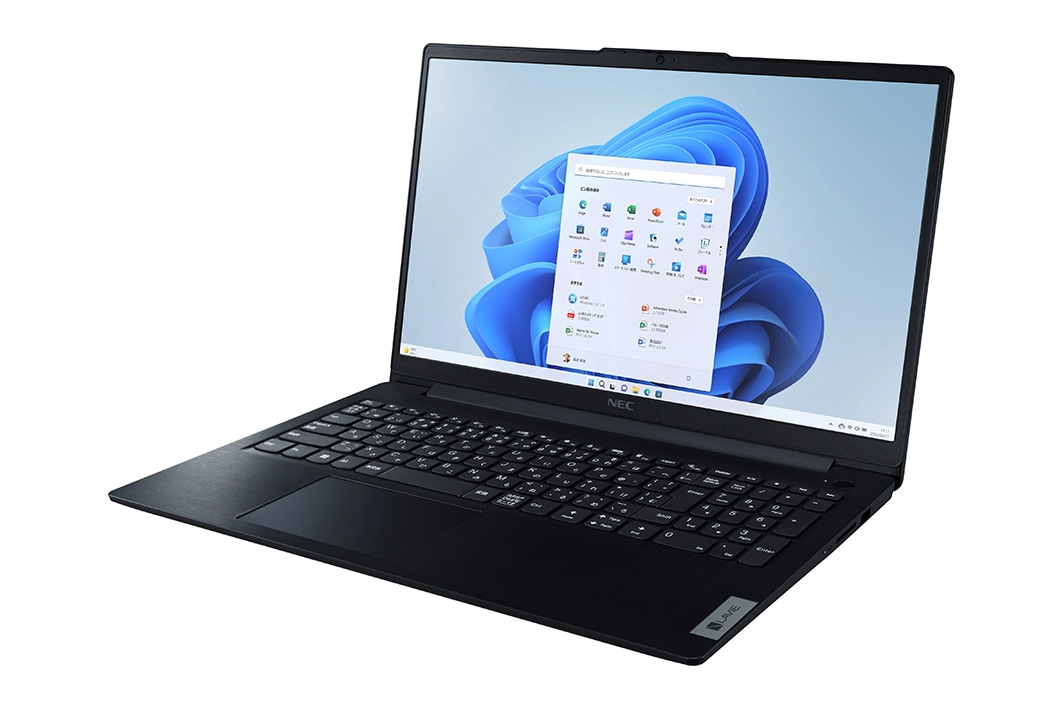

ノートPC
LM110Cを操作するためにはPCおよび専用のソフトウェアが必要です。PCを製品と一緒に購入できるようご用意しました。
169,950円(税込)
製品名 | LAVIE Direct N15 Slim |
OS | Windows 11 Pro |
プロセッサー | インテル® Core™ i5-1335U |
ストレージ | 約512GB SSD |
メモリ | 16GB(オンボード) |
ディスプレイ | 15.6型ワイド LED液晶(フルHD 1920×1080ドット) |
ワイヤレス通信 | Wi-Fi6対応(IEEE802.11ax/ac/a/b/g/n)ワイヤレスLAN+Bluetooth® |
DVD/CDドライブ | なし |
カメラ | HD解像度(720p)対応カメラ(プライバシーシャッター付き) |
マウス | なし |
スピーカ | 内蔵ステレオスピーカ(1.5W+1.5W) |
ボディカラー | カームブラック |
ソフトウェア | ミニマムソフトウェアパック、smartDIYs Creator |
本体寸法(突起部除く) | 約360(W)×236(D)×17.9(H)mm |
バッテリ駆動時間 | 約14.0時間 |
保証 | あんしん保証サービスパック5年版 |
