薄い金属板の切断・溶接について

LM110C 100Wモデルでは、薄い金属板の切断・溶接が可能です。
このページでは鉄・ステンレス・アルミの0.1mm/0.2mm厚の薄板を使用した、切断・溶接の結果をご紹介いたします。

切断時のパラメータ設定

切断時のパラメータは下記の通りです。
ソフトウェア上で幅0.1mmの長方形データを作成しました。

0.1mmは問題なく切断が可能でした。
0.2mmでは照射だけでは切断ができず、照射後に手で軽く動かす必要がありました。

溶接時のパラメータ設定

溶接時のパラメータは下記の通りです。
点付けの場合は直径1mmの円を作成し、ハッチング間隔を0.01mmに設定しました。
直線部分の溶接は、直線を作成し後述のレーザー走査設定を変更しました。
この設定は、レーザーが円を描きながら走査するといった設定になっています。

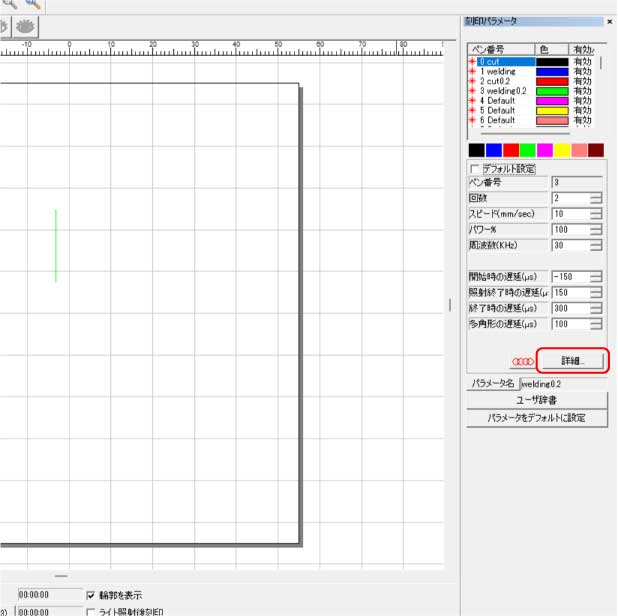

刻印パラメータ内の詳細をクリック

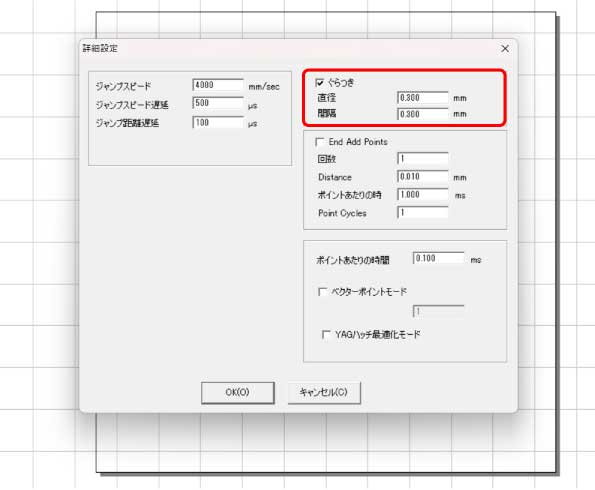

ぐらつきにチェックを入れ、直径と間隔を0.3mmに設定しました。

加工結果

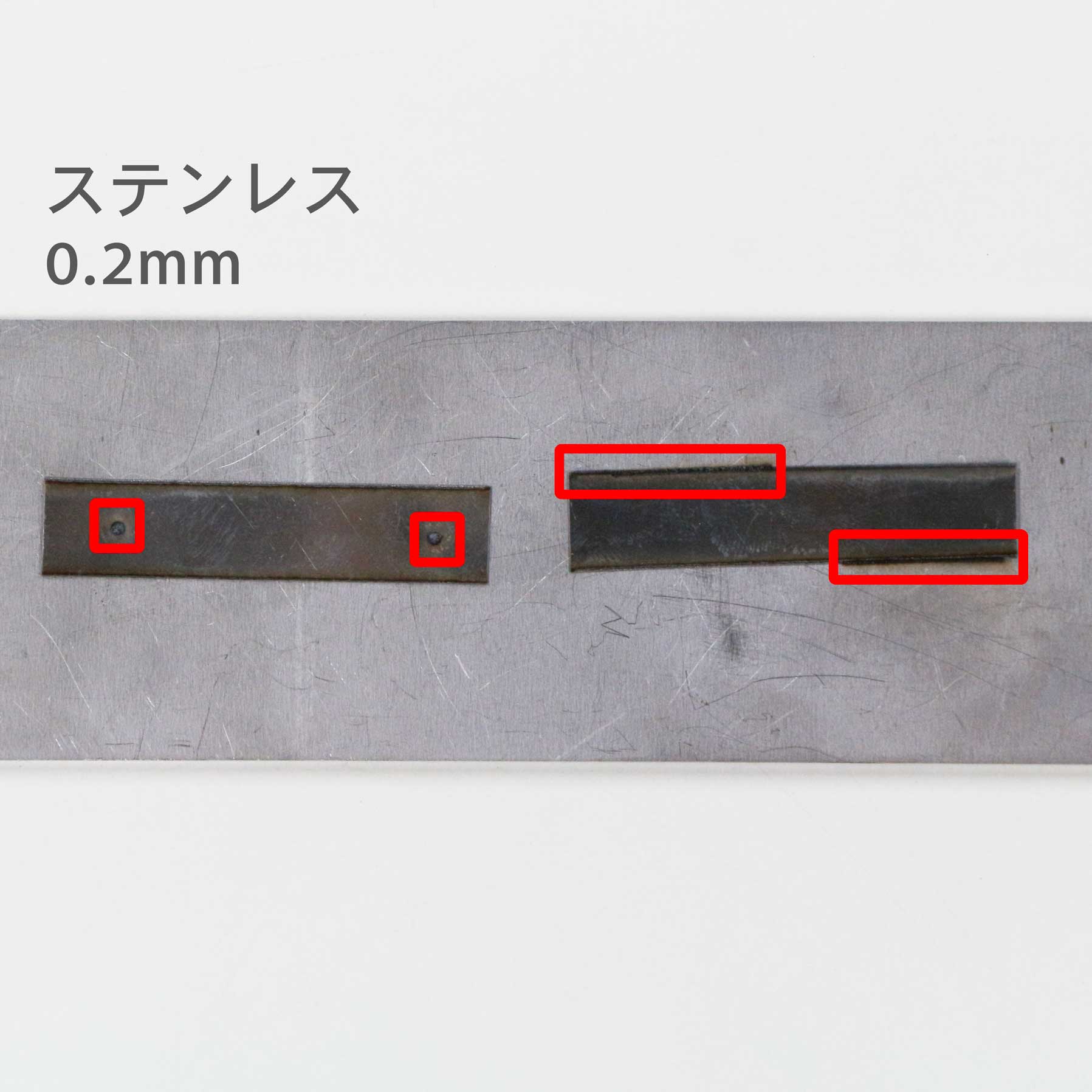

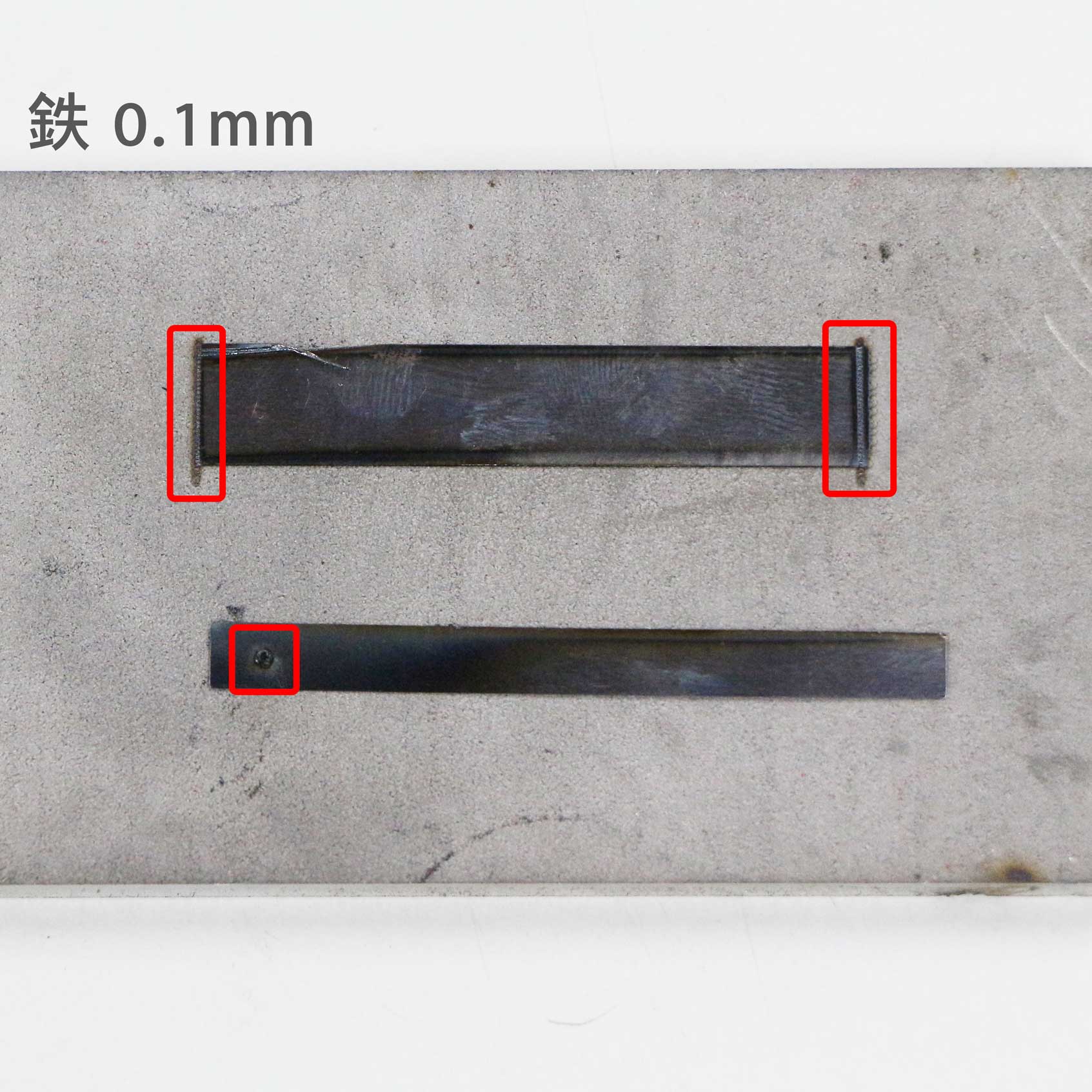

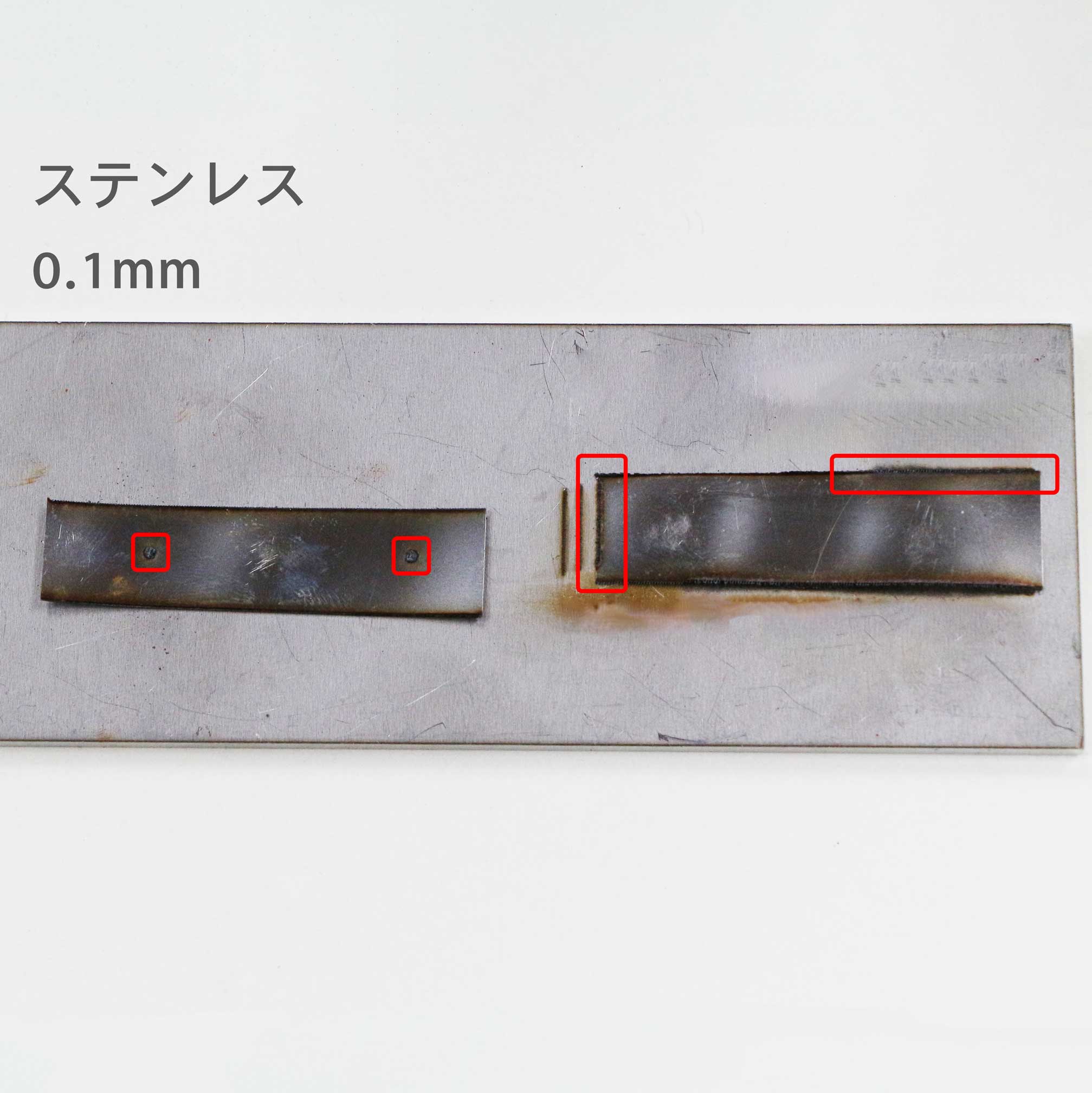

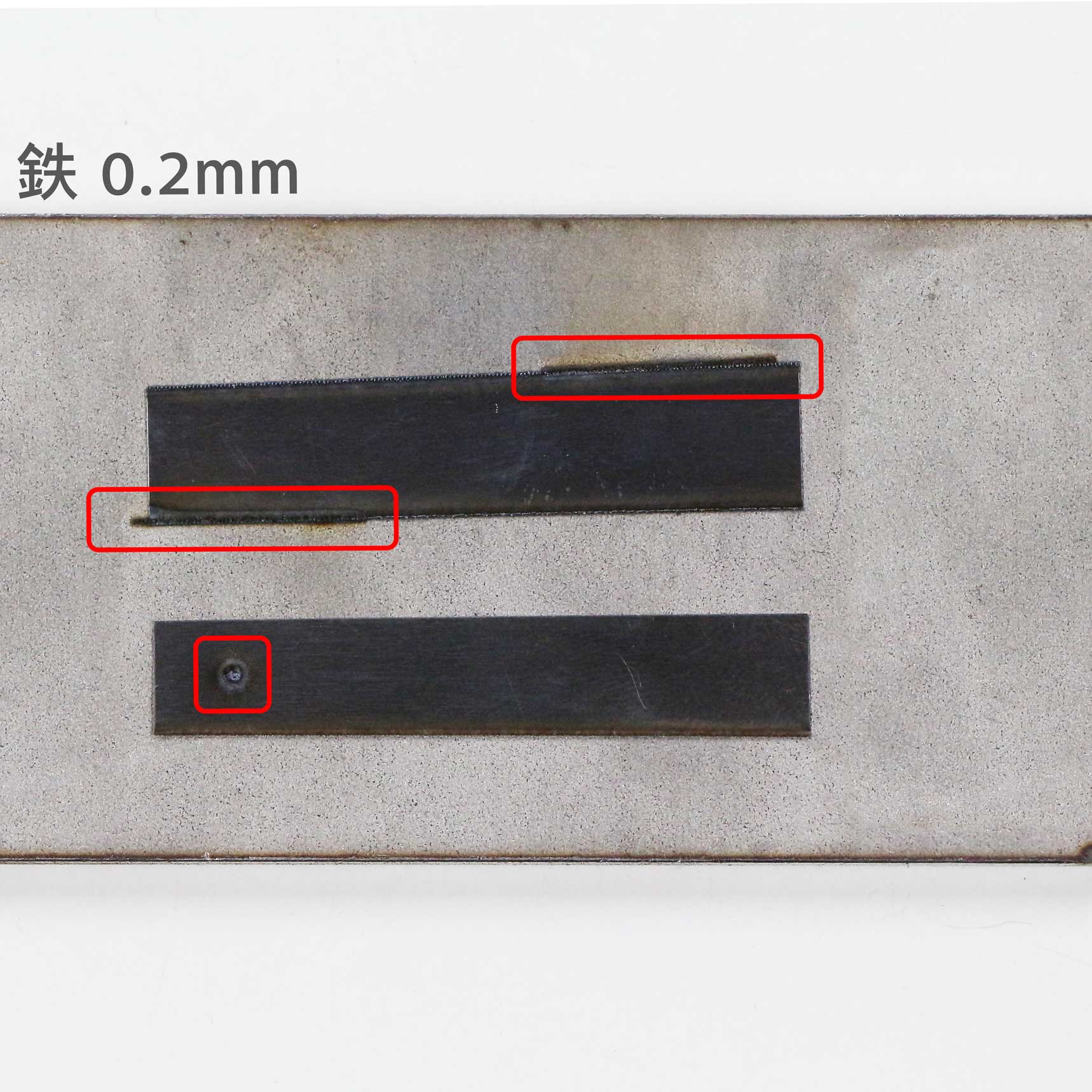

画像内赤枠部分が溶接箇所となります。
直線部分を溶接する場合、細いレーザーを薄板と下にある素材に重ね合わせる必要があるので、位置調整がシビアでした。
薄板に浮きがあると溶接できないため、抑えつける必要があります。

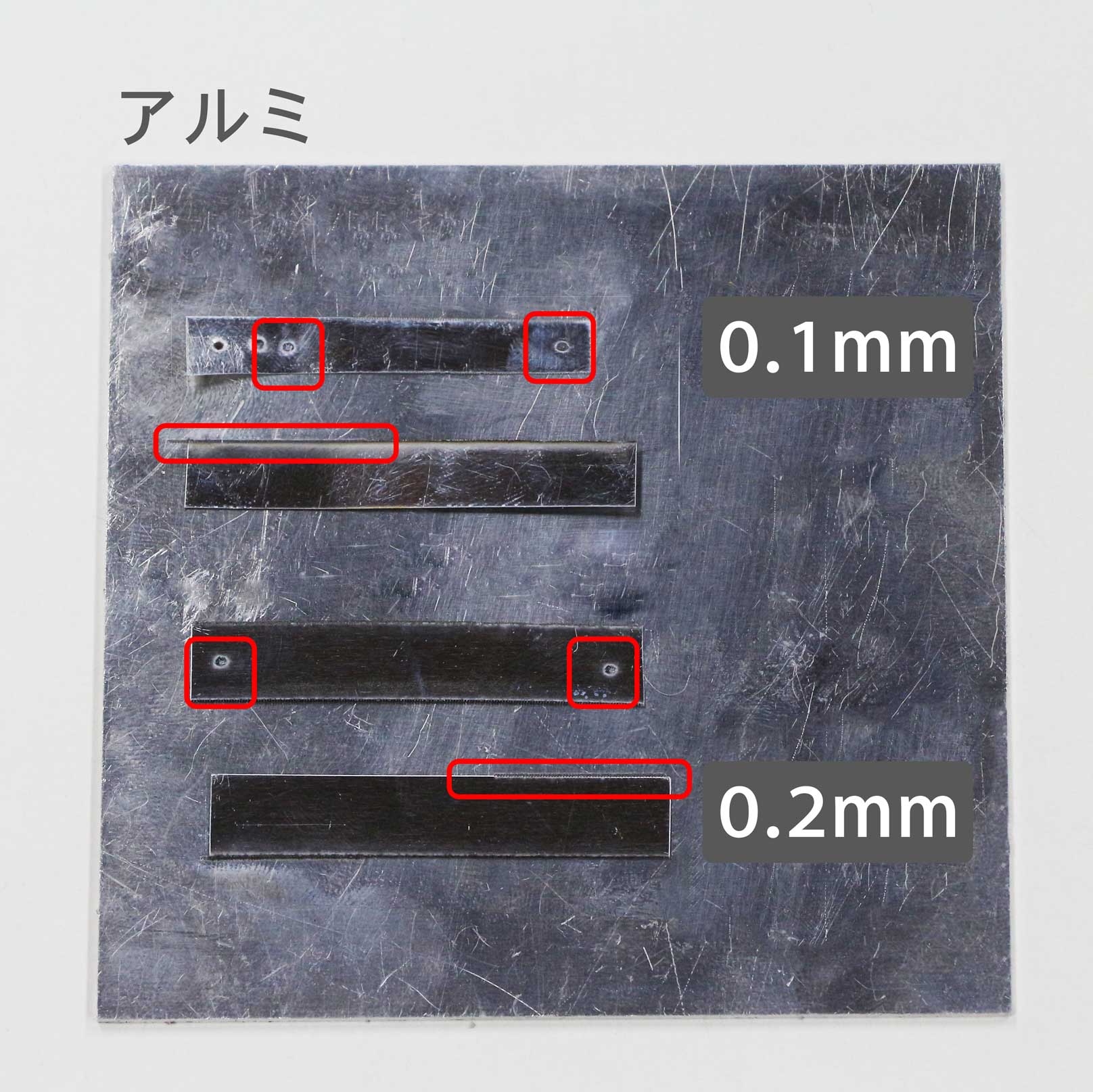

また、アルミは溶接可能でしたが、強度はあまり出ない結果となりました。
逆さまにする程度であれば問題ありませんが、手で動かすとぐらついているような状態でした。
