ホイール取り付け

FLM_mini v plate_L_2040_1mの組立

通常のFABOOL Laser Miniは1個のmini v plateに3本のホイールを使用しますが、1.0m拡張キットではY軸のmini v plate1個に4本のホイールを使用します。

4本中3本は前工程で取り外したホイールを使用し、残りの1つは拡張フレームセットに同梱されている偏心スペーサー入りホイールを使用します。

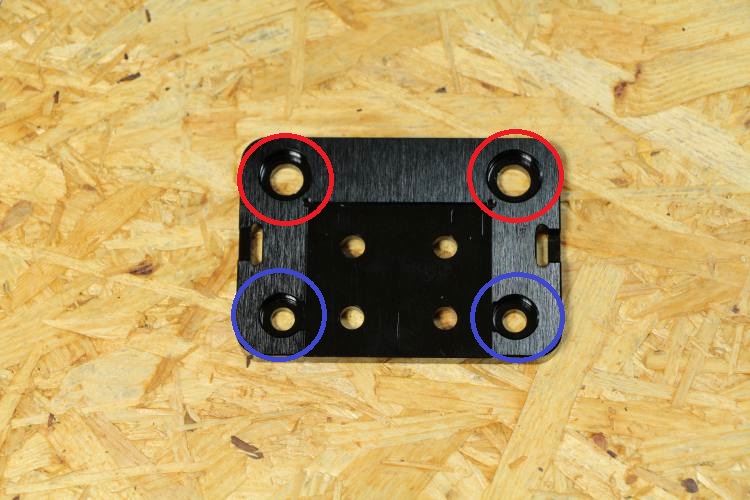

赤丸の2本は偏心スペーサー入りを、青丸の2本は標準のスペーサー入りを取り付けます。

ホイールの構成を確認して下さい。この順番・向きを間違えないように注意してください。偏心スペーサーが入っているホイールが2本、標準のスペーサーが入っているホイールが2本となります。

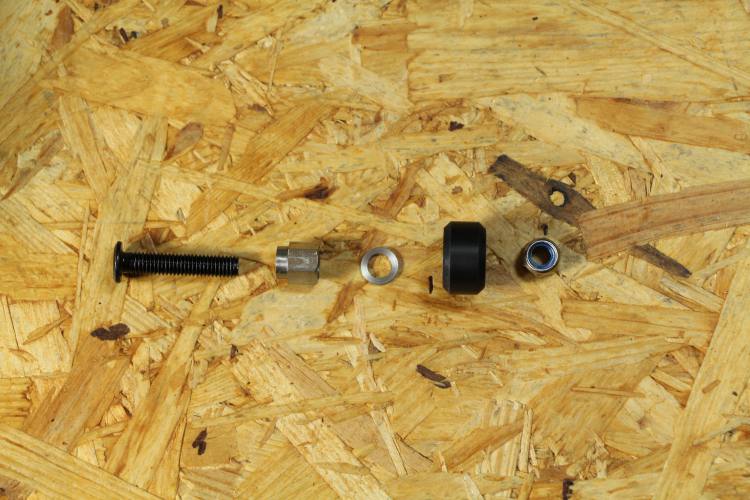

こちらは偏心スペーサーが入っているホイールです。

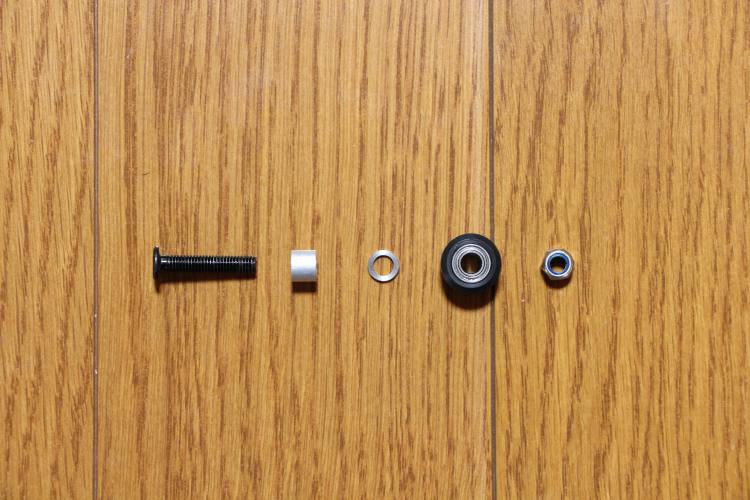

こちらは標準のスペーサーが入っているホイールです。

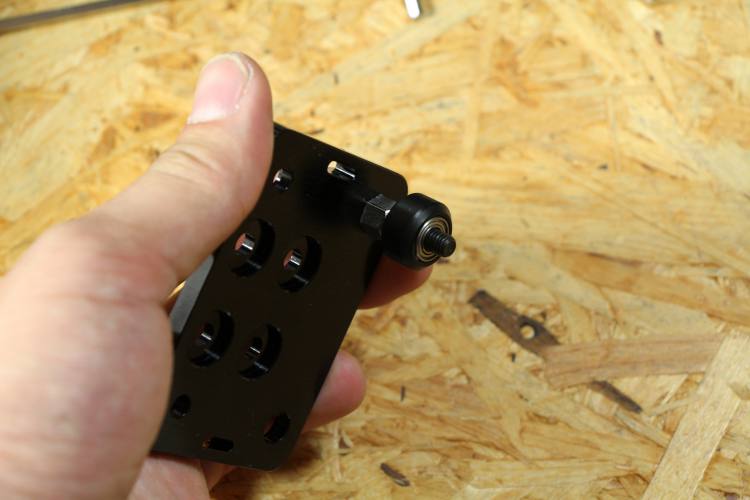

偏心スペーサー入りのホイールを取り付けます。まずは、M×25 低頭ボルトを写真の向きで取付穴に挿入します。

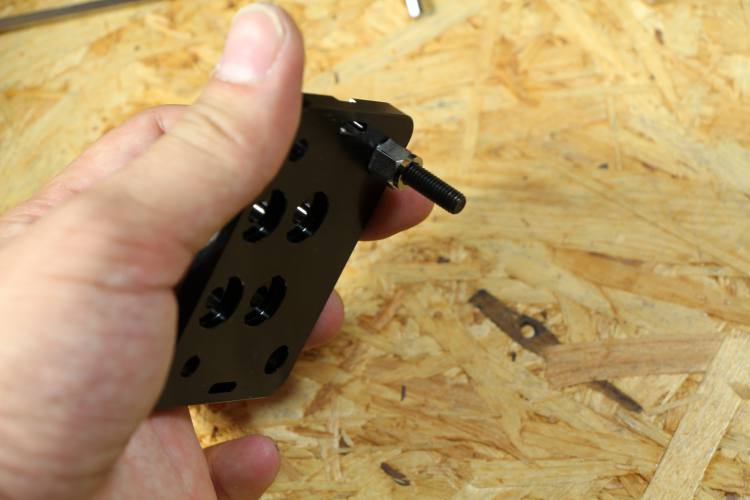

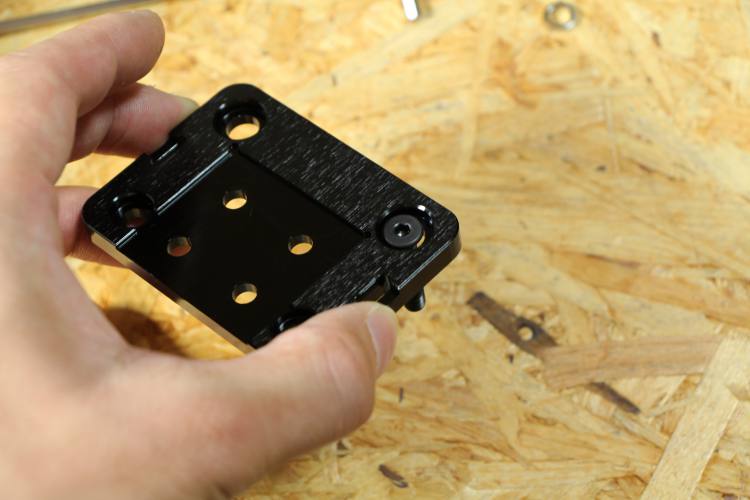

偏心スペーサーをM5×25 低頭ボルトに挿入します。偏心スペーサーの向きに注意してください。取付穴に偏心スペーサーの一部が入るようになっています。

mini v wheel用シムを挿入します。向きはありません。

ホイールを挿入します。向きはありません。

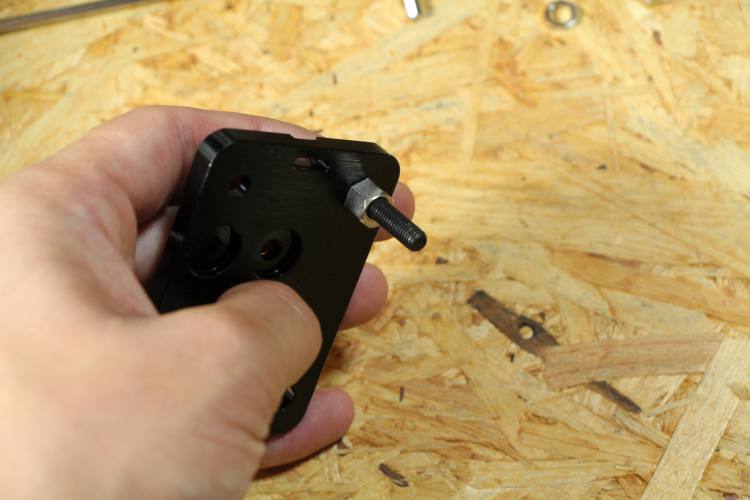

M5ナイロンナットを取り付けます。向きに注意してください。

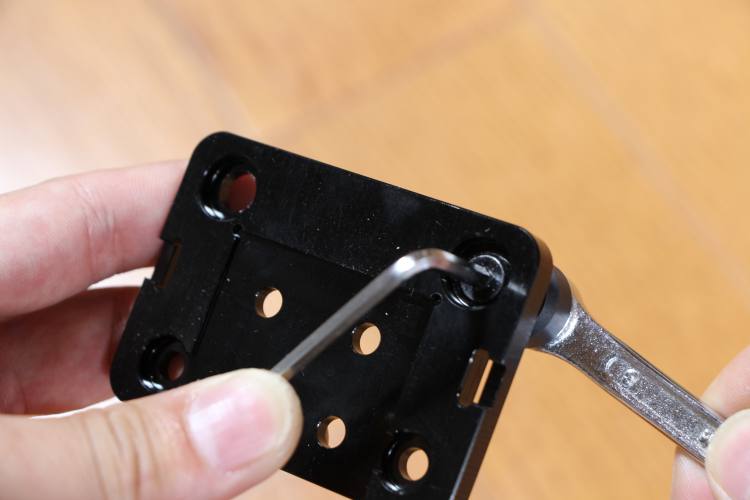

スパナとレンチで締めてください。

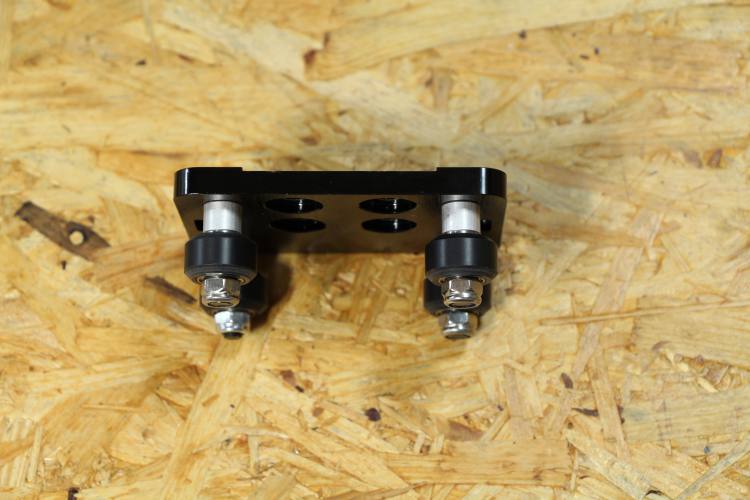

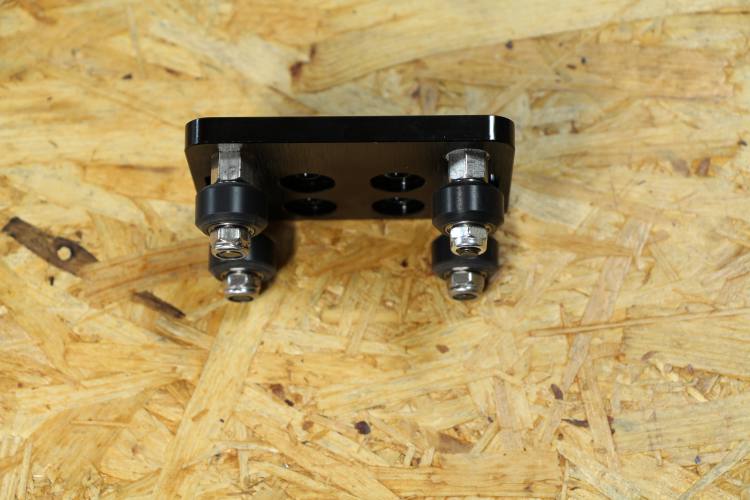

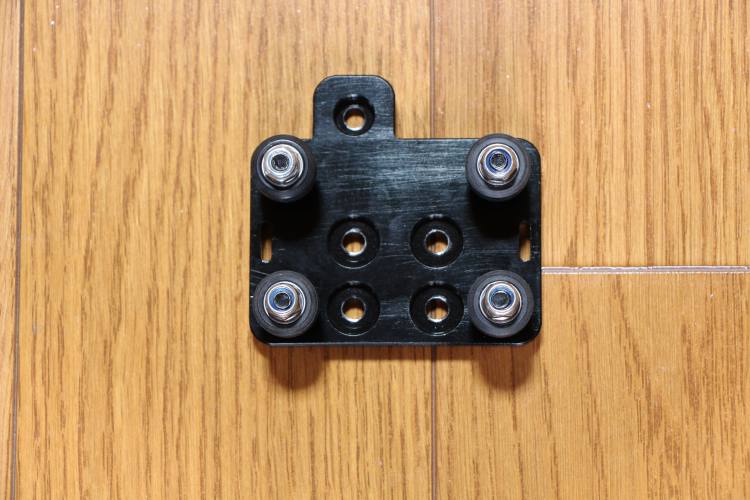

4本すべての取付を行ってください。

FLM_mini v plate_R_2040_1mの組立

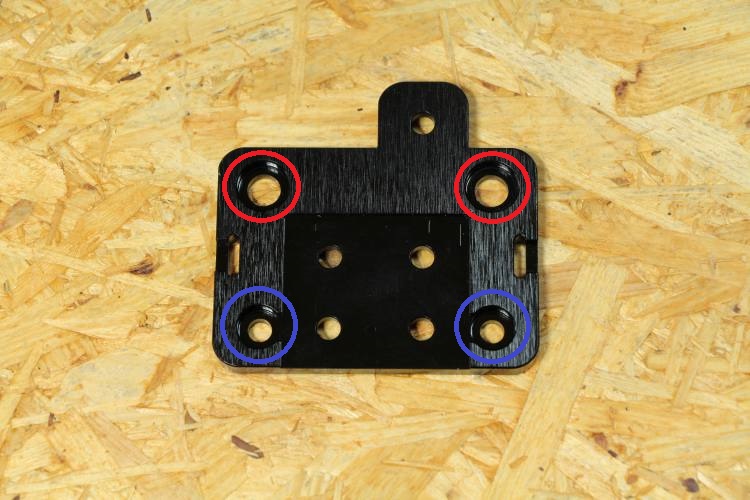

赤丸の2本は偏心スペーサー入りを青丸の2本は標準のスペーサー入りを取り付けます。

先程のFLM_mini v plate_L_2040_1mの組立と同様に4本のホイールを取り付けてください。
