FABOOL Laser Miniから取外し

このエントリーをはてなブックマークに追加

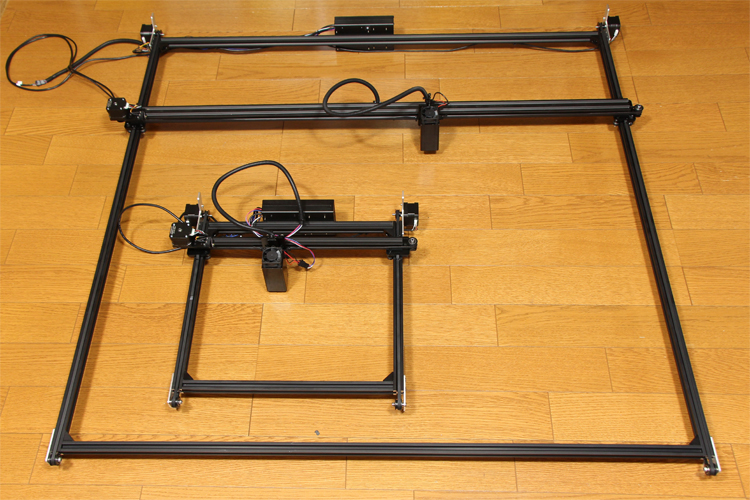

拡張フレームと通常Mini

ユニット/パーツの取り外し

まず、X軸とY軸のタイミングベルトを、結束バンドを切断して取り外します。

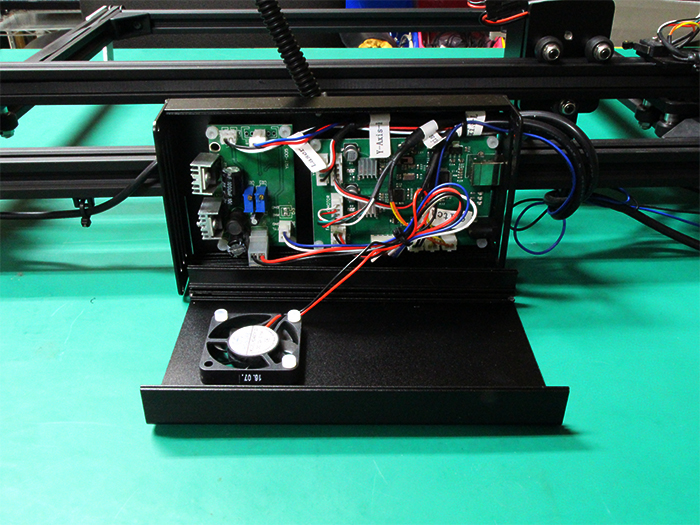

次にPCBケースをあけ、ケーブルをまとめている結束バンドを切断します。

PCBケース開ける

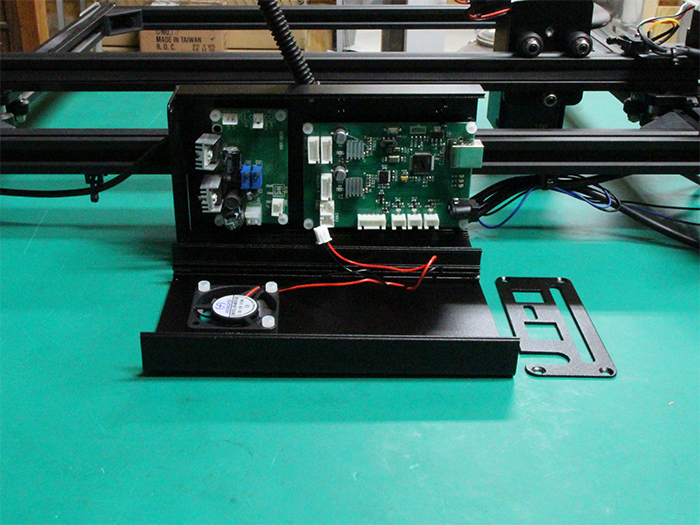

基板に取り付けられているケーブル類を取り外し、またPCBケース右側面も外します。
(ファンをケースから取り外す必要はありません。)

ケーブル外し

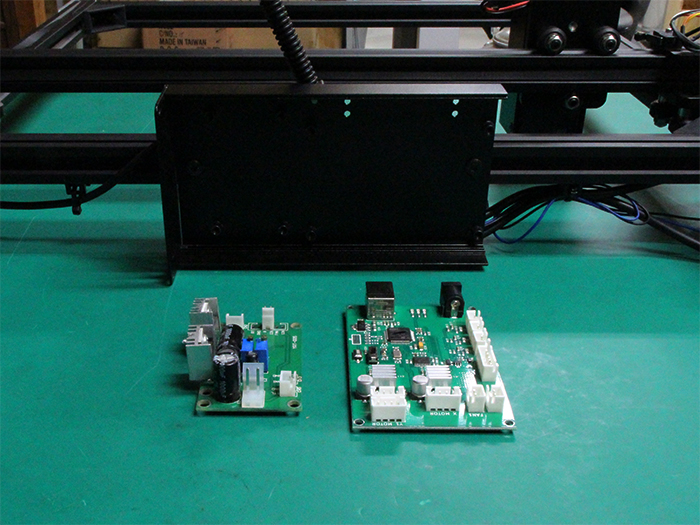

レーザー基板・コントロール基盤を取り外します。

基盤取り外し



次に、すべてのケーブル類を加工機から取り外します。

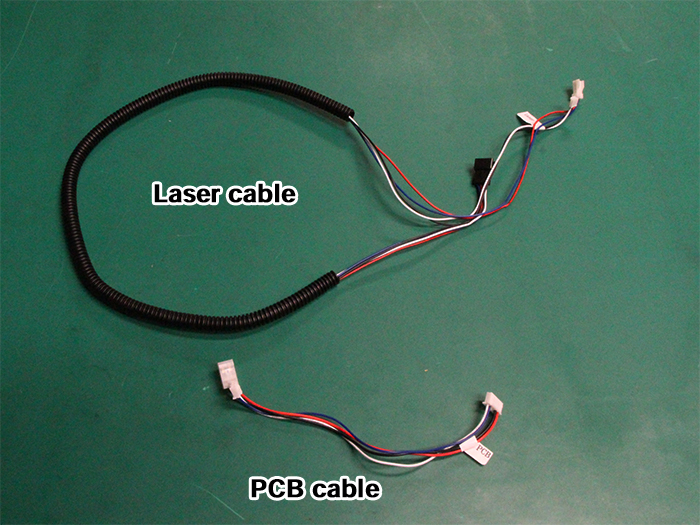

取り外したケーブルのうち、この後の工程で使用するケーブルは以下2点です。
(その他のケーブルは別途保管してください)



Laser cableとPCB cable

すべてのユニットを本体フレームから取り外し、フレーム自体もバラバラにします。

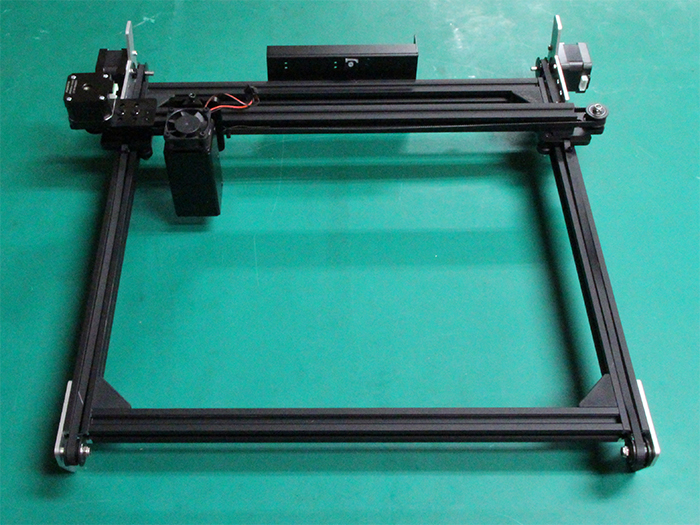

Mini解体前

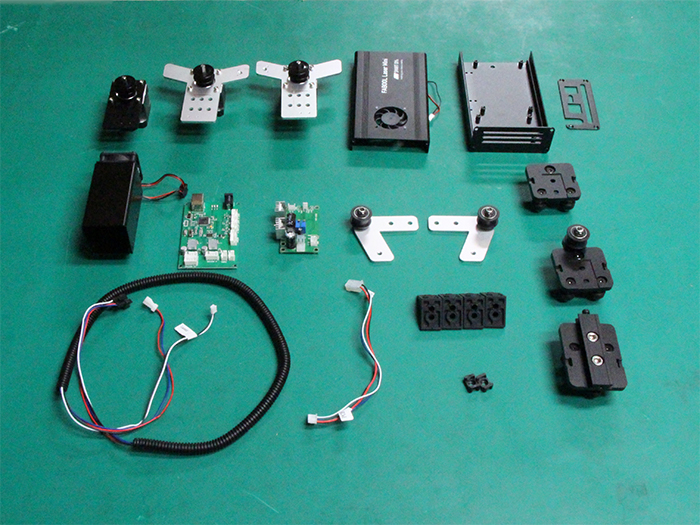

この後の工程で使用するFabool Laser Miniパーツは以下の写真に写る部品、およびここまでの工程で取り外したネジ、ネット類です。

解体後の部品

mini v plateからのホイール取り外し

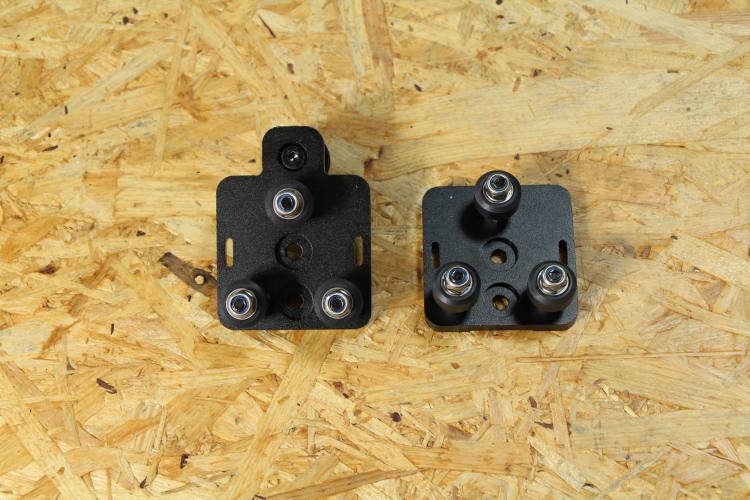

標準のFABOOL Laser Miniのmini v plate_Rとmini v plate_Lに取り付いているホイール類をすべて取り外します。
(後工程で、1.0m拡張キットのmini v plateに移行して取り付けます。)

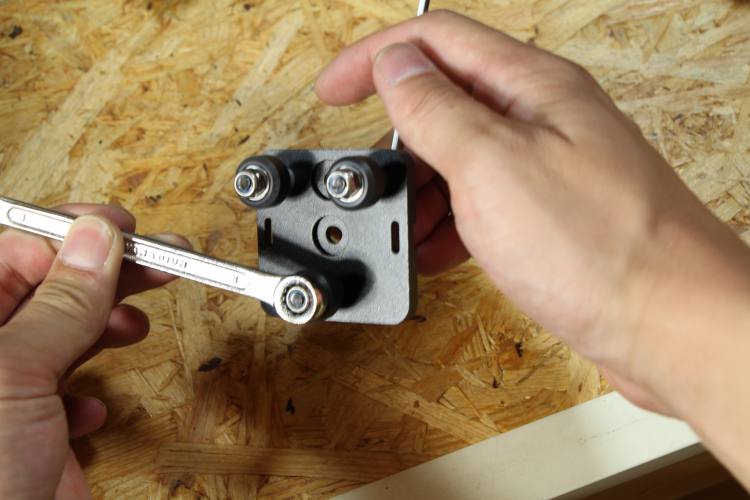

六角レンチとスパナを使用して取り外します。

mini v plate
六角レンチで表面外す
スパナで裏面外す

すべて取り外します。

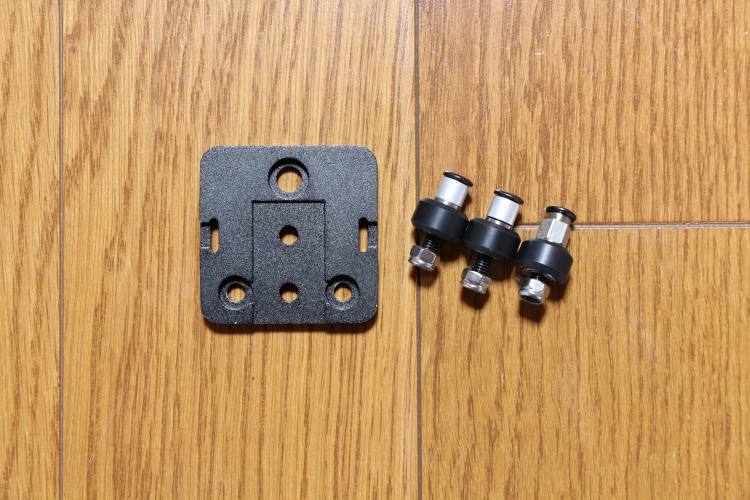

ホイール3つ取り外し

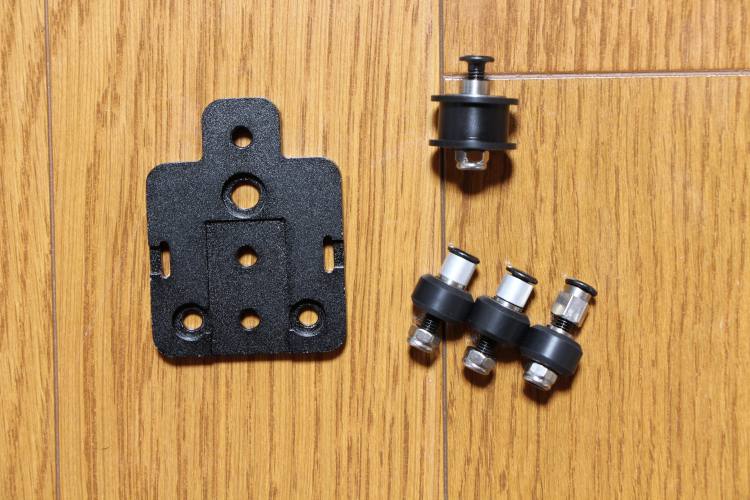

ホイール4つ取り外し
