配線-2

部品名	パーツID	数量

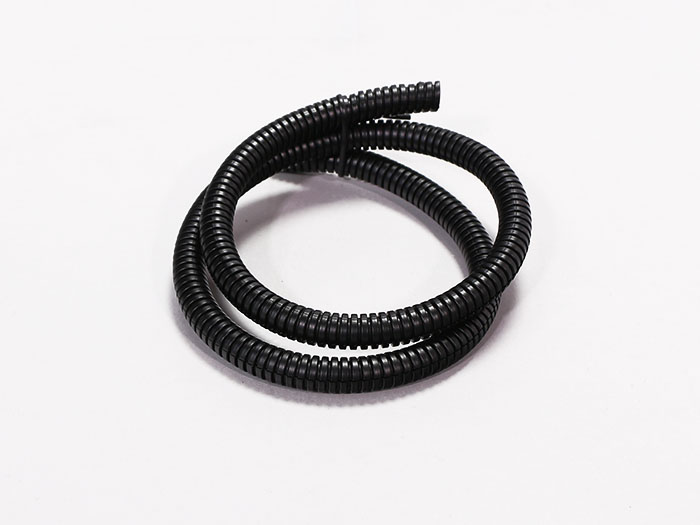

コルゲートチューブ	拡張キット	1
M3後入れナット	本体C-1	5

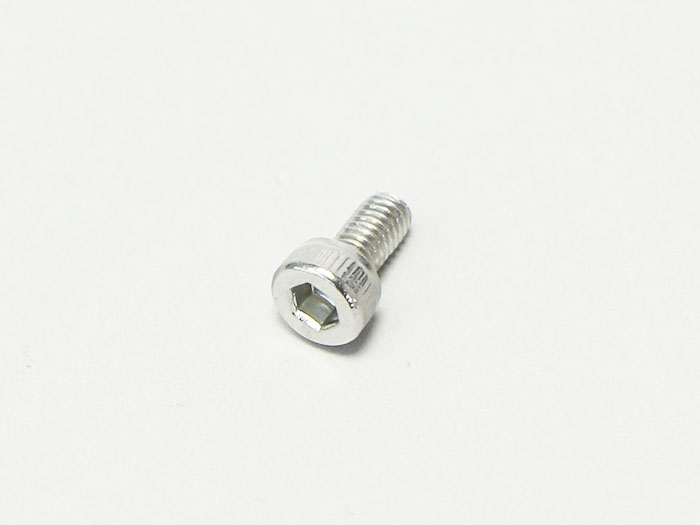

M3×6六角穴付きボルト	本体C-1	5

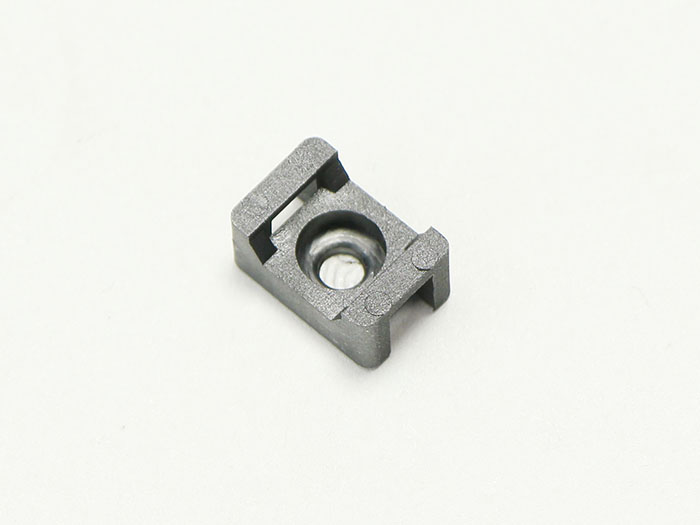

結束バンド固定具	本体C-1	5

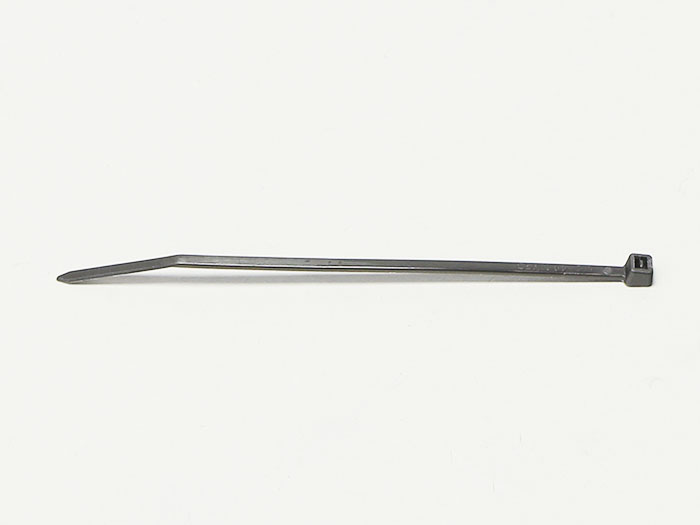

結束バンド	本体C-1	7

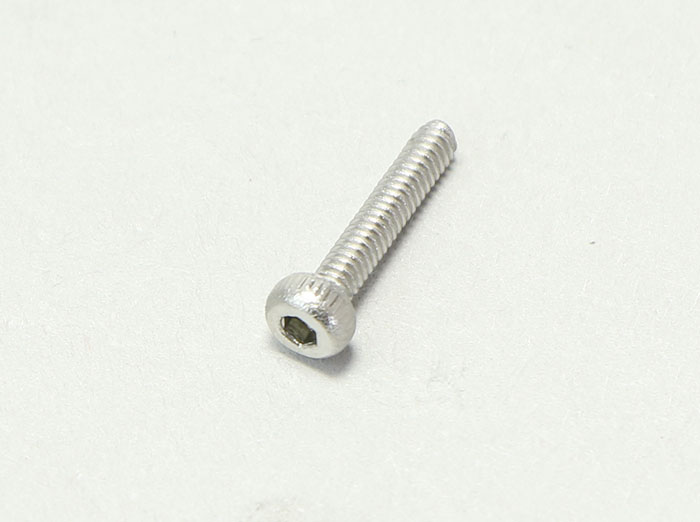

M2x10六角穴付ボルト	本体C-1	6

※本工程は1.6Wモデル、3.5Wモデルともに同じ手順となります。

写真は本体背面から見ています。

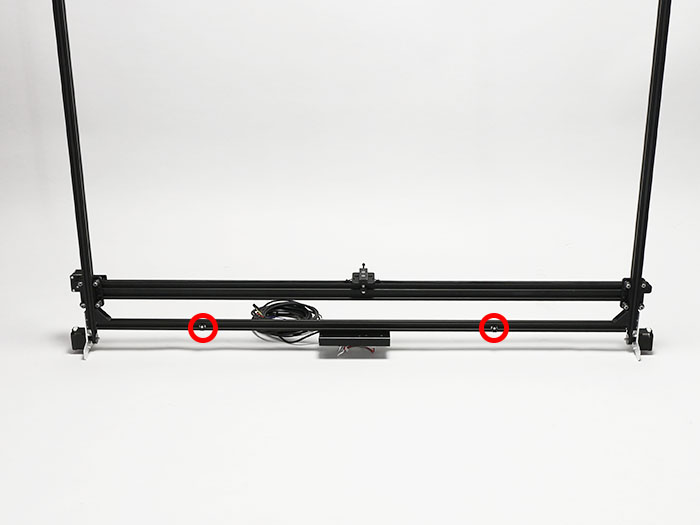

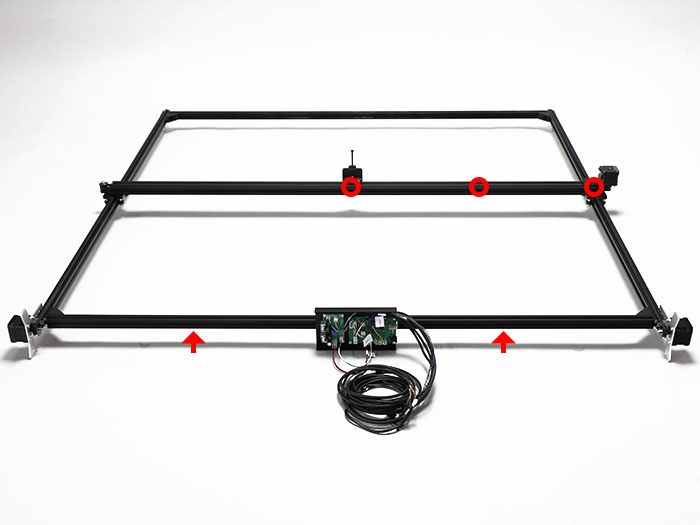

赤丸と矢印の位置に結束バンド固定具を取り付けていきます。
※矢印はPCBを取り付けたフレームの底面を表しています。

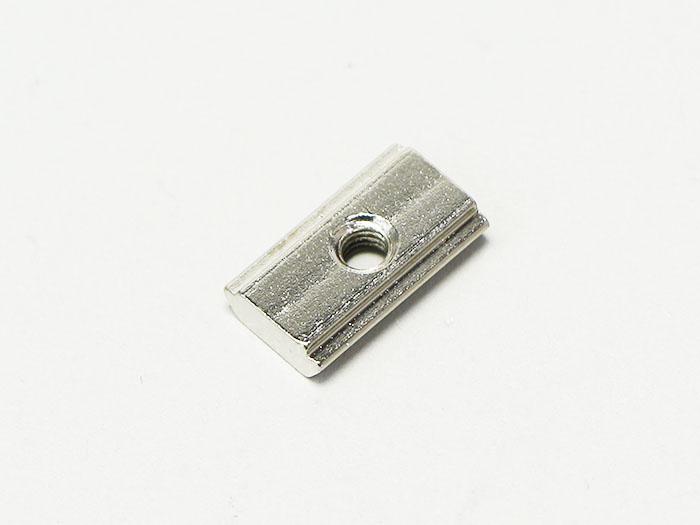

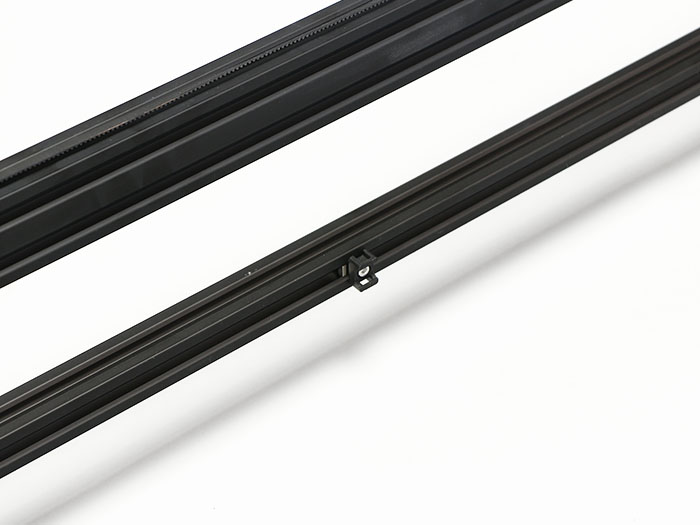

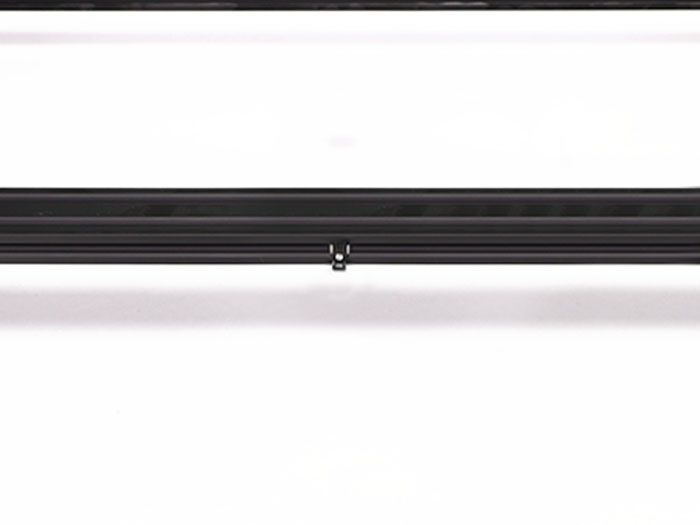

本体を立て、赤丸の箇所にM3後入ナットをフレームの溝に入れ、M3×6六角穴付きボルトで結束バンド固定具を取り付けます。

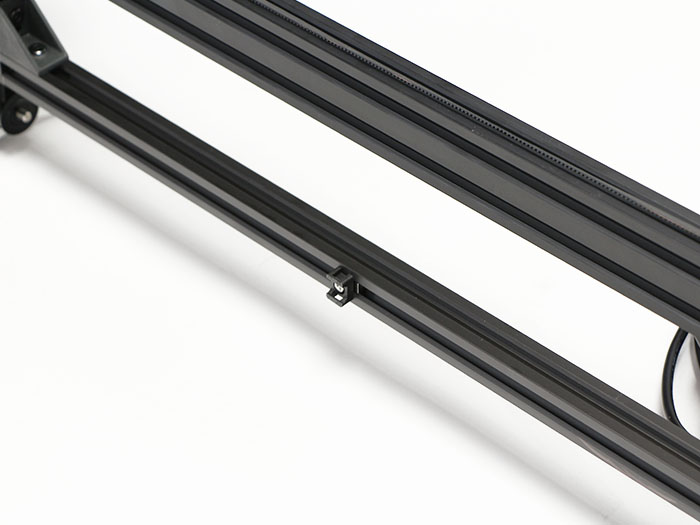

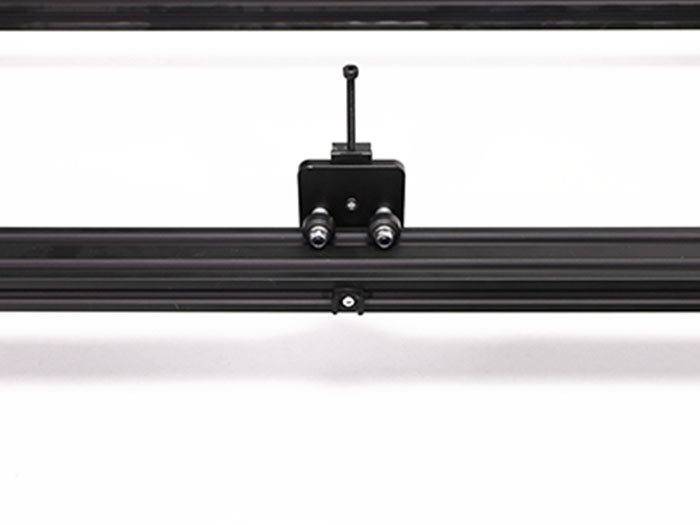

次に赤丸の位置に結束バンド固定具を取り付けます。

Y-Axis-Rケーブルを配線します。
写真を参考に、Y-Axis-Rケーブルを結束バンドで結束バンド固定具に固定します。

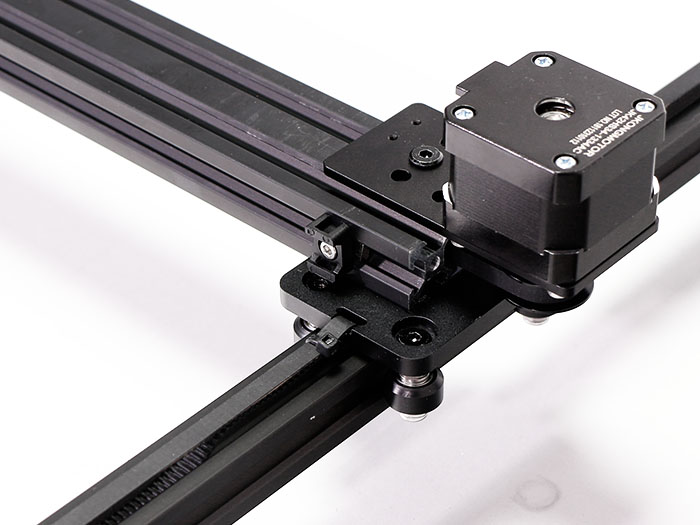

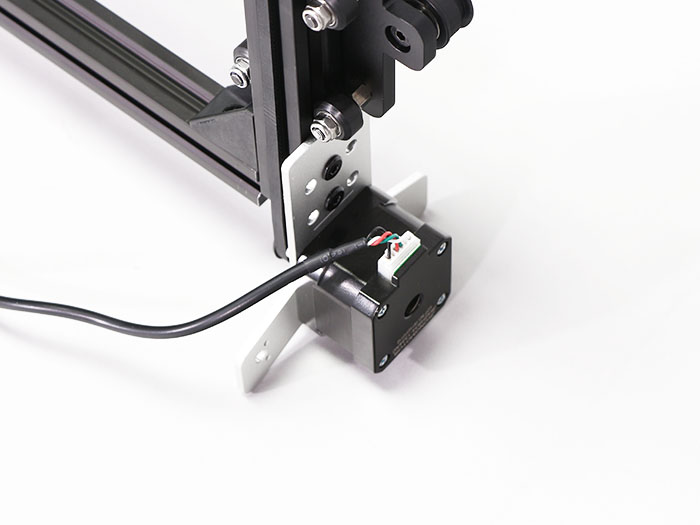

Y-Axis-Rケーブルのコネクタをステッピングモーターに接続します。

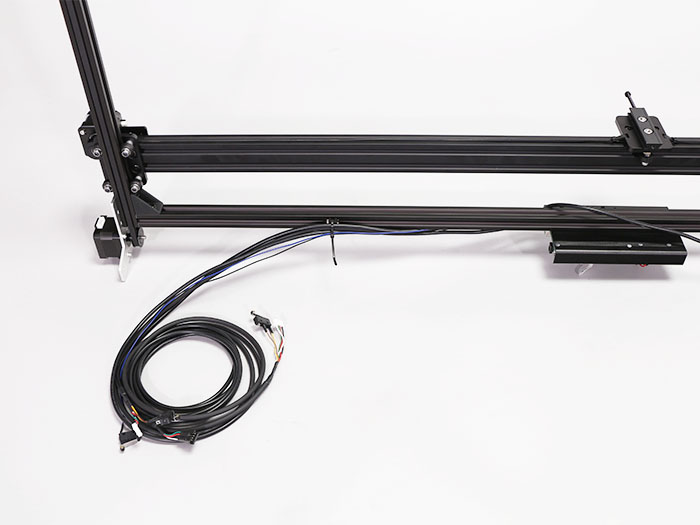

写真を参考に、以下ケーブルを結束バンドで結束バンド固定具に固定します。
・Laserケーブル
・X-Axisケーブル
・Y-Axis-Lケーブル
・Foot Switchケーブル

Foot SwitchケーブルをM2×10 六角穴付きボルト2個で取り付けます。

立てている本体を倒します。

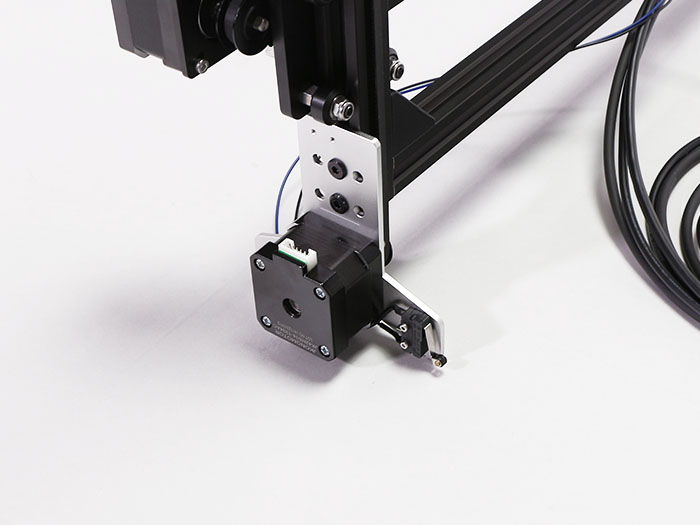

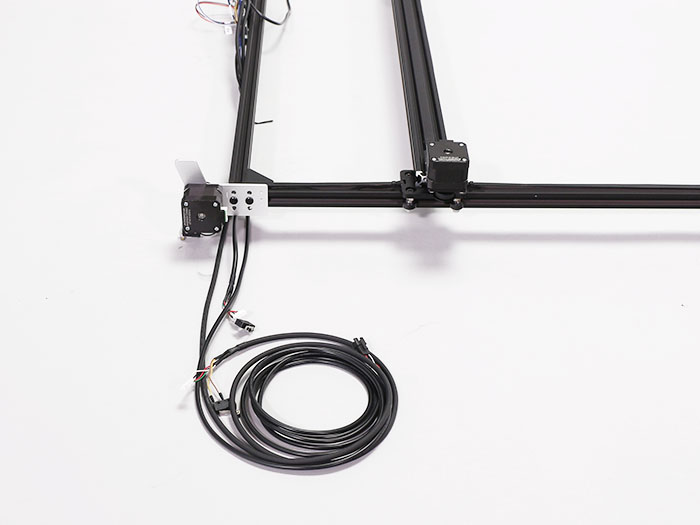

Y-Axis-Lケーブルのコネクタをステッピングモーターに接続します。

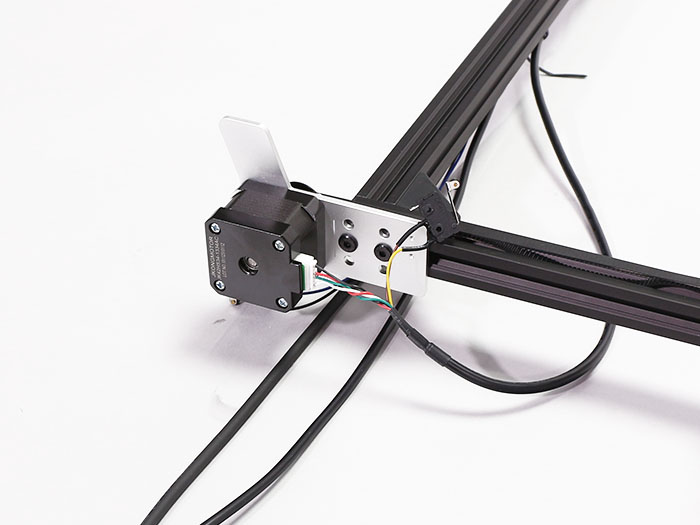

Y-Axis-Lケーブルのリミットスイッチの向きに注意してM2×10 六角穴付きボルト2個で取り付けます。

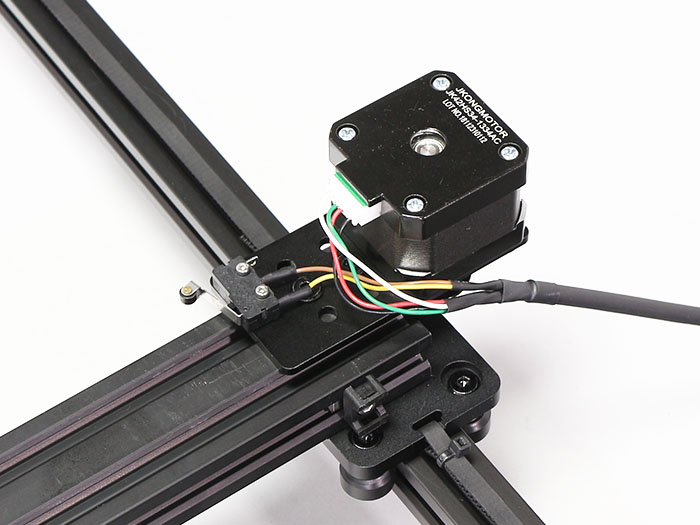

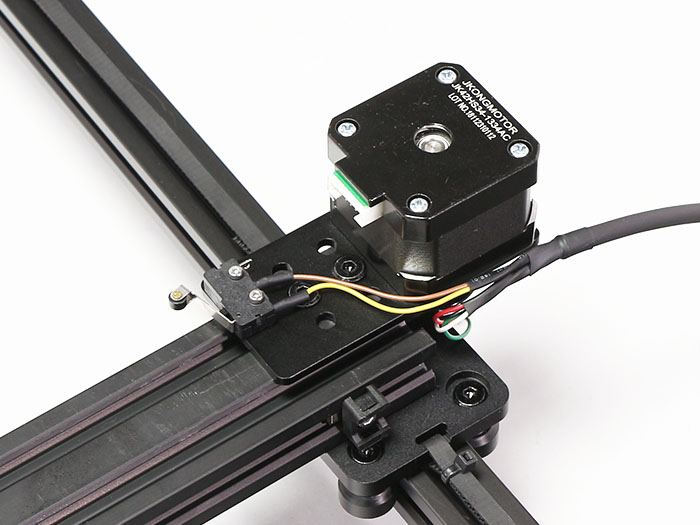

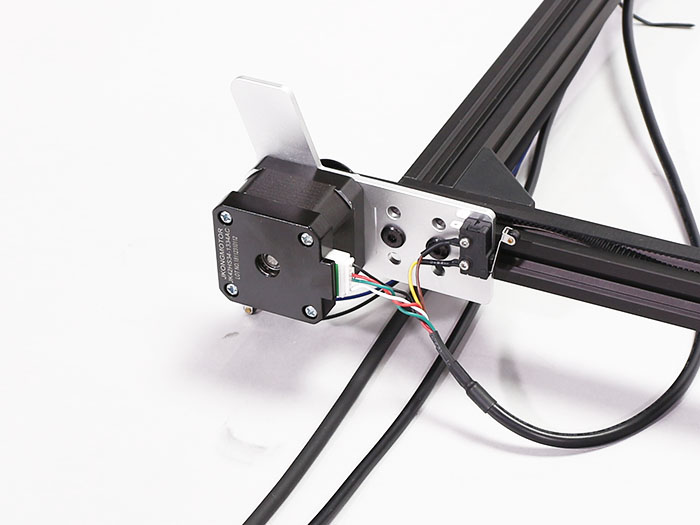

X-Axisケーブルのリミットスイッチの向きに注意してM2×10六角穴付きボルト2個で取り付けます。

X-Axisケーブルのモーターコネクタをステッピングモーターに接続します。

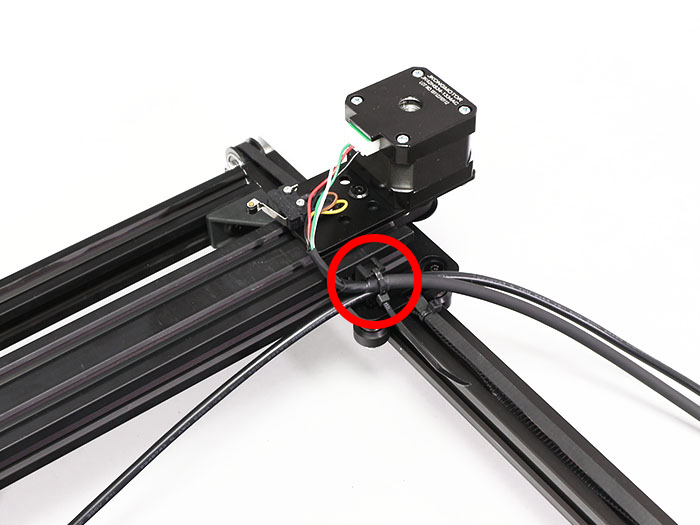

写真を参考に、X-AxisケーブルとLaserケーブルを赤丸の位置の結束バンド固定具と結束バンドで固定します。

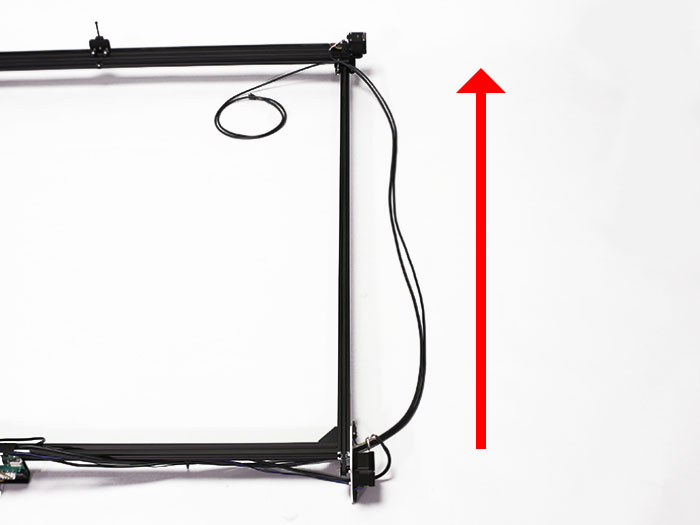

結束バンドをきつく締める際にX軸ユニットを写真を参考にPCBから最大まで離してケーブルの長さを調節してください。

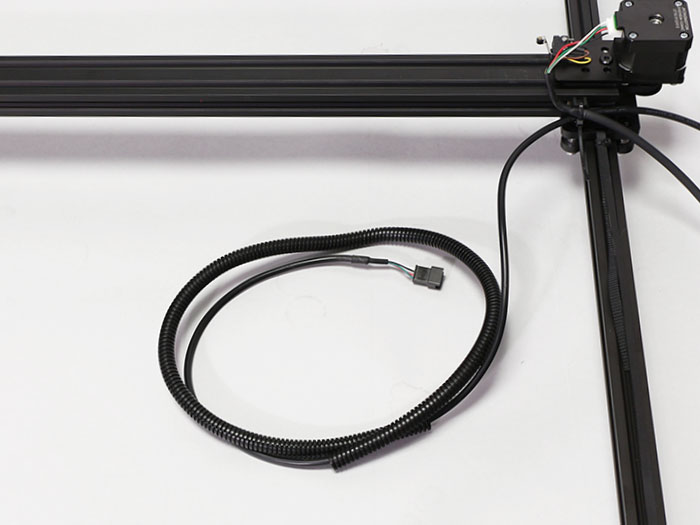

Laserケ－ブルにコルゲートチューブを通します。

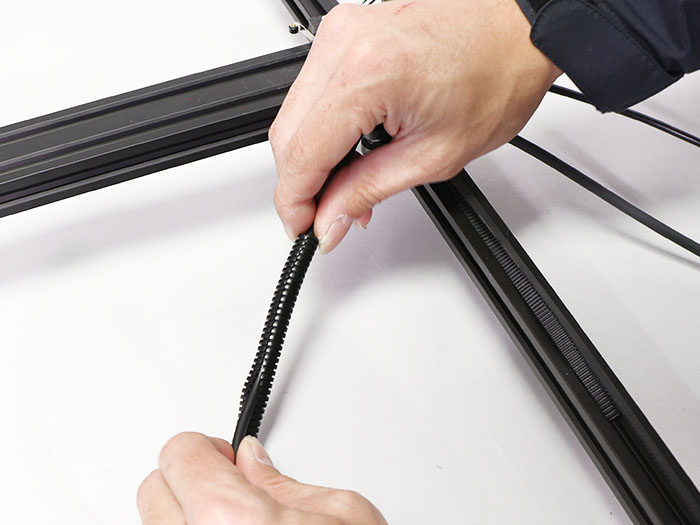

コルゲートチューブの切れ目にLaserケーブルを押し込んで入れます。

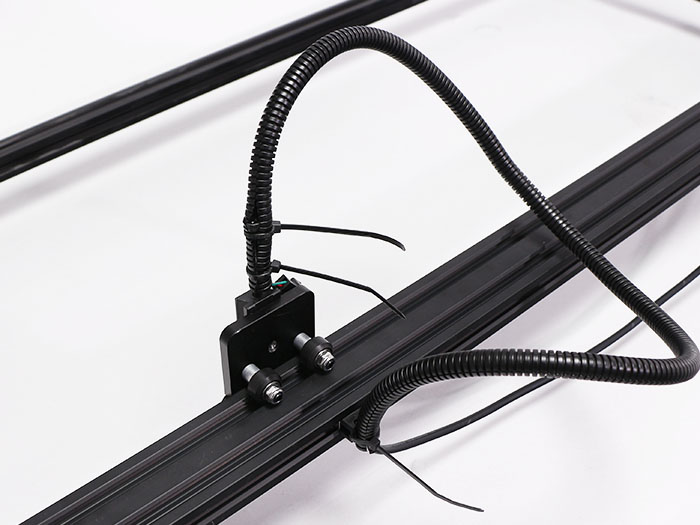

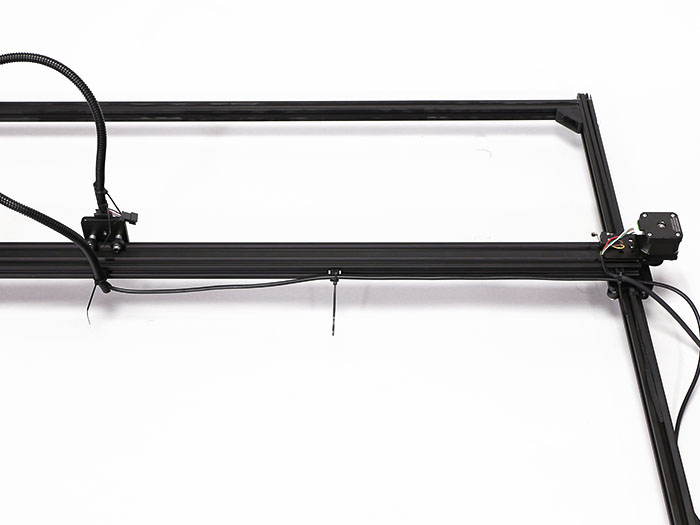

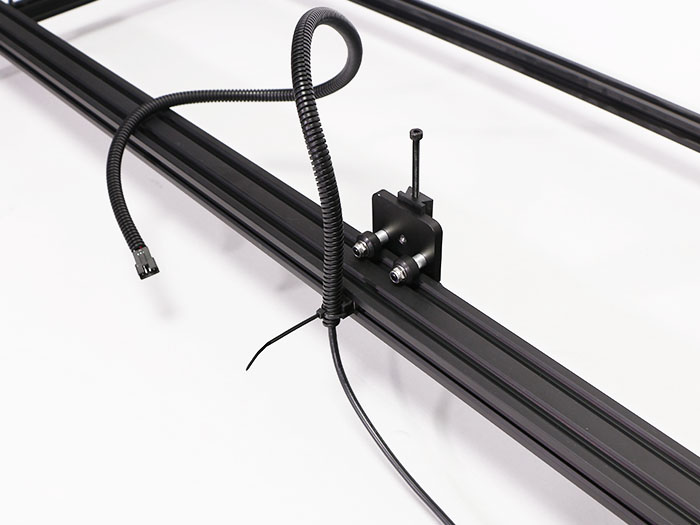

Laserケーブルのコルゲートチューブ先端をX軸中央に取り付けた結束バンド固定具に結束バンドで取り付けます。

コルゲートチューブの反対側はmini v plate_Cの上部に取り付けたM4×40六角穴付きボルトに結束バンド2本で取り付けます。

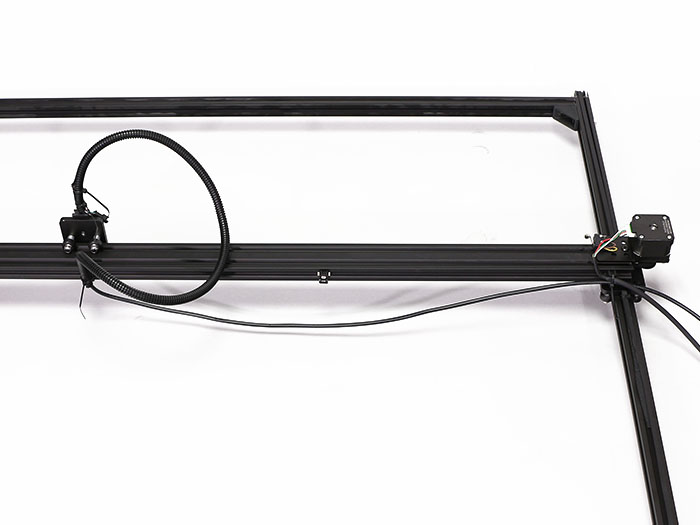

取り付けた結束バンド固定具でLaserケーブルがたるまないようにします。
