配線-2(差し替え用）
部品リスト
| 部品名 | パーツID | 画像 | 数量 |
|---|---|---|---|
| M3後入れナット | C-1 |
 |
2 |
| M3×6六角穴付きボルト | C-1 |
 |
2 |
| 結束バンド固定具 | C-1 |
 |
2 |
| 結束バンド | C-1 |
 |
8 |
| M2x10六角穴付ボルト | C-1 |
 |
8 |
※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください
※本工程は1.6Wモデル、3.5Wモデルともに同じ手順となります。
配線-2
結束バンド固定具を取り付ける

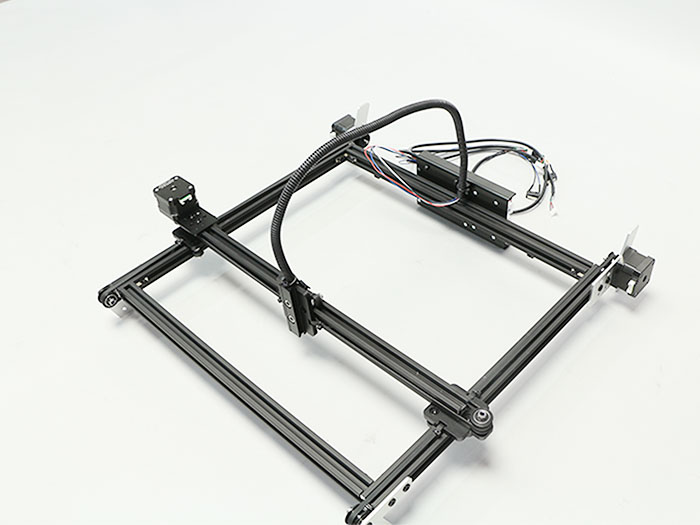

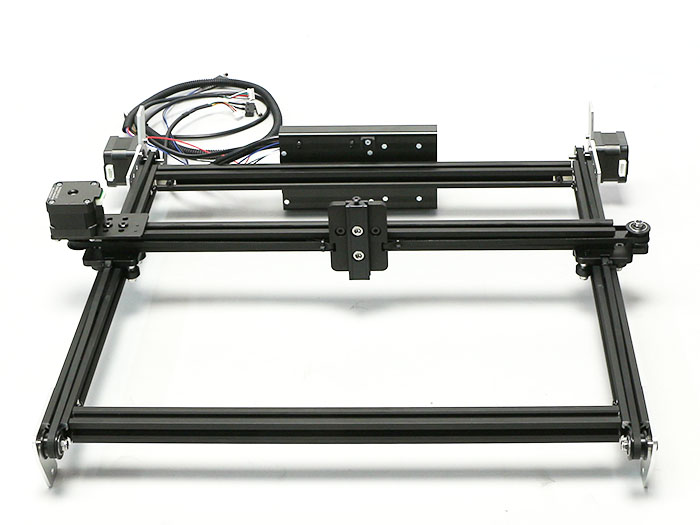

FABOOL Laser Mini本体を立てます。
写真手前側が底面になります。

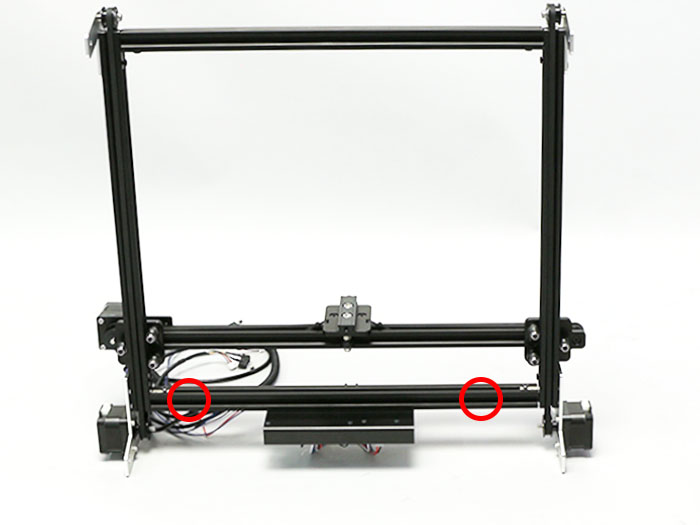

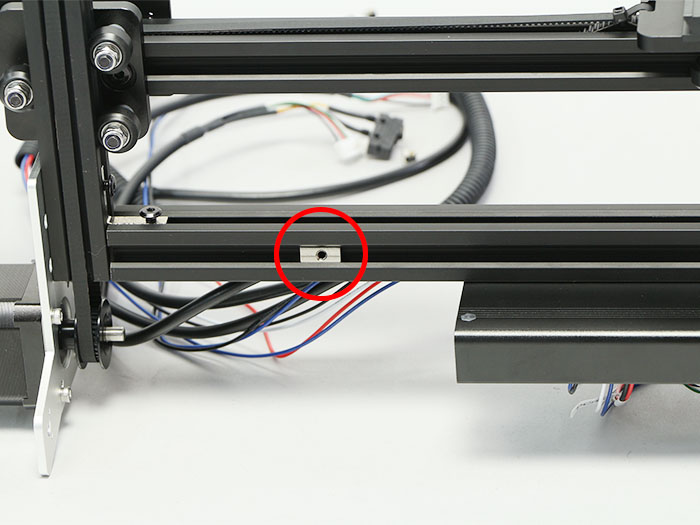

赤丸の位置にM3後入れナットをV-slotの溝に挿入します。

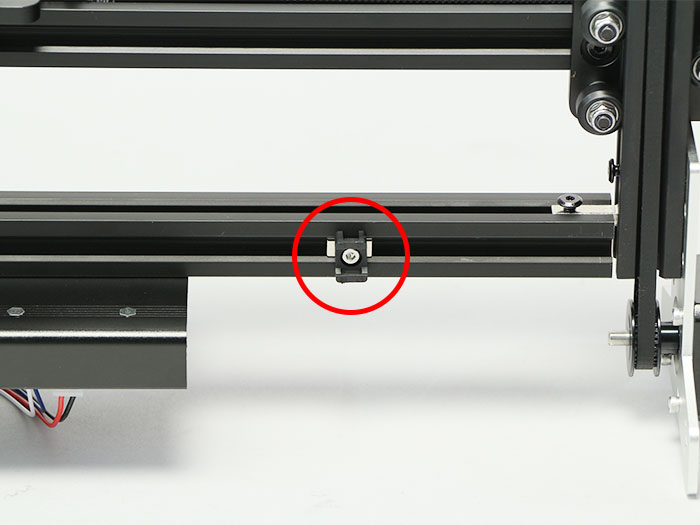

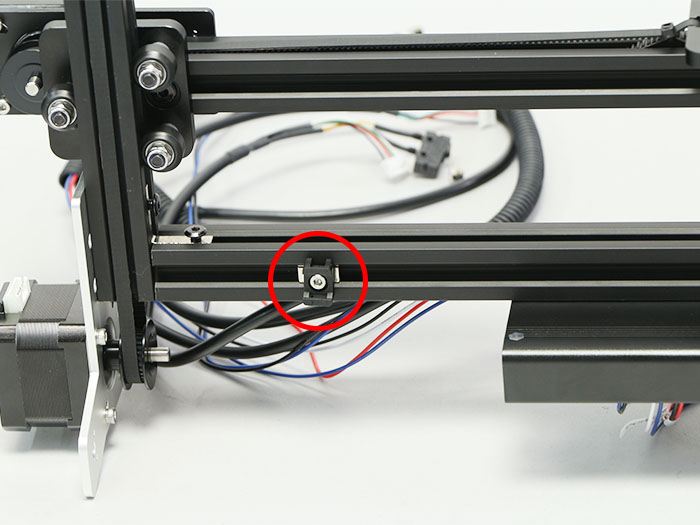

M3×6六角穴付きボルトを使用して結束バンド固定具を固定します。向きに注意してください。
反対側も同じ向きで取り付けます。

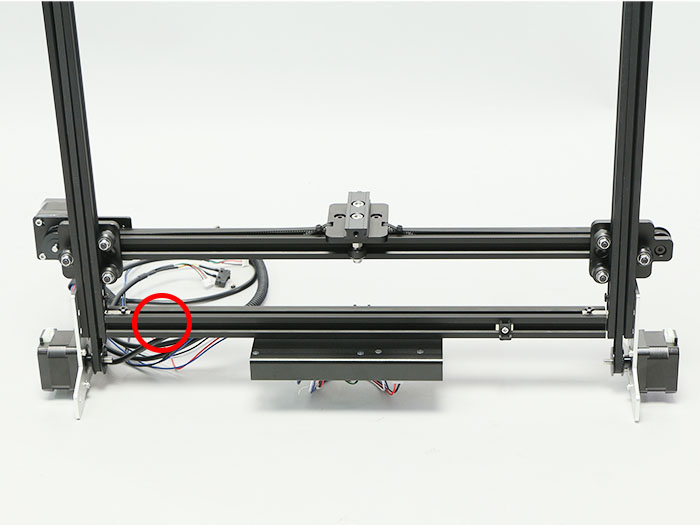

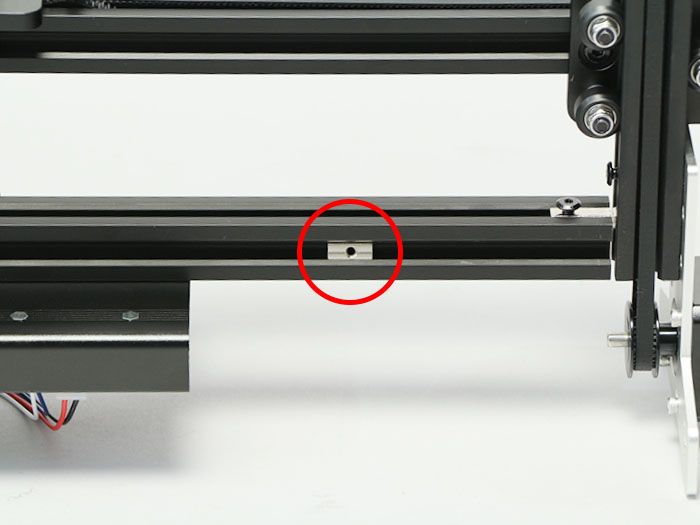

M3後入れナットをV-slotの溝に挿入します。
M3×6六角穴付きボルトを使用して結束バンド固定具を固定します。向きに注意してください。

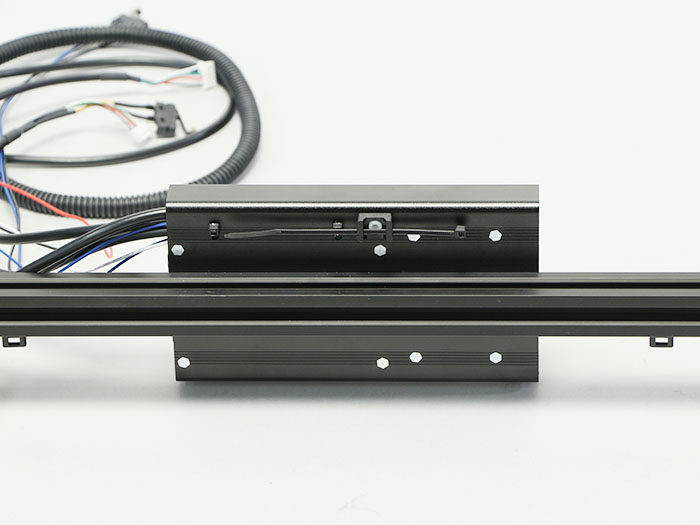

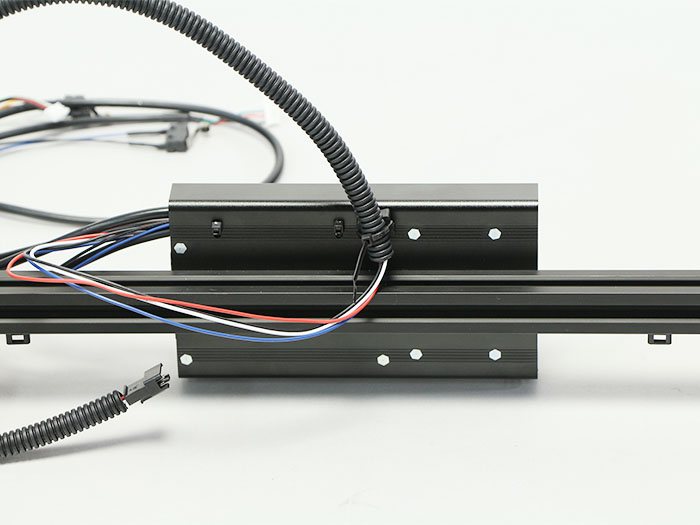

Laserケーブルを配線します。PCBケースに取り付けた結束バンド固定具にコルゲートチューブ（ケーブルを覆っている黒いチューブ）の片方の端を固定します。写真を参考に結束バンド固定具に結束バンドを通します。
端を固定して結束バンドを締めます。
コルゲートチューブの先端側を光学ステージに取り付けたネジに固定します。

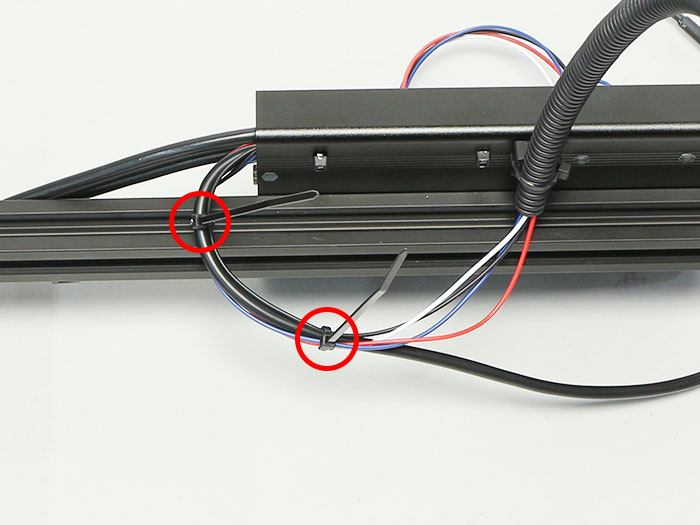

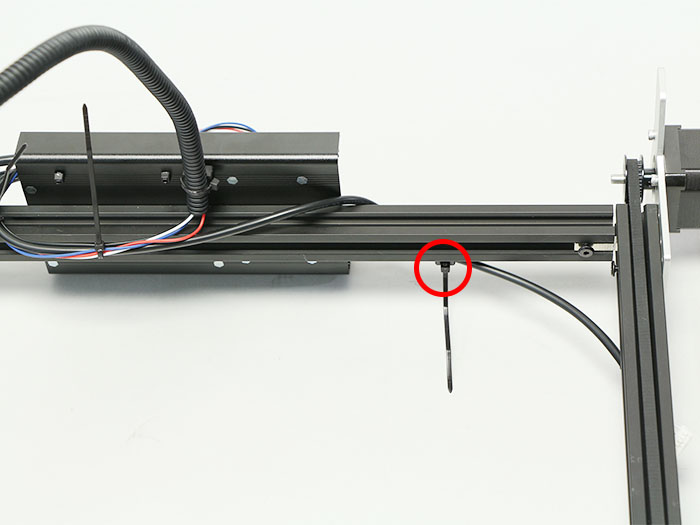

LaserケーブルとY-Axis-Rケーブルを配線します。赤丸2ヵ所を結束バンドで固定します。
予め取り付けておいた結束バンド固定具にY-Axis-Rケーブルを固定します。

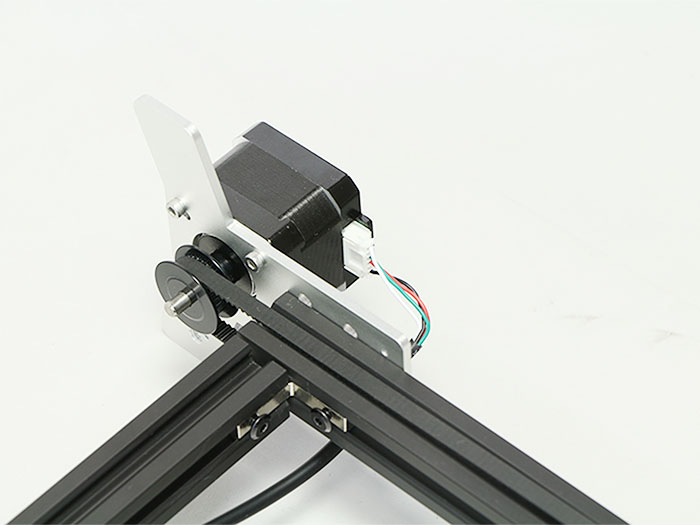

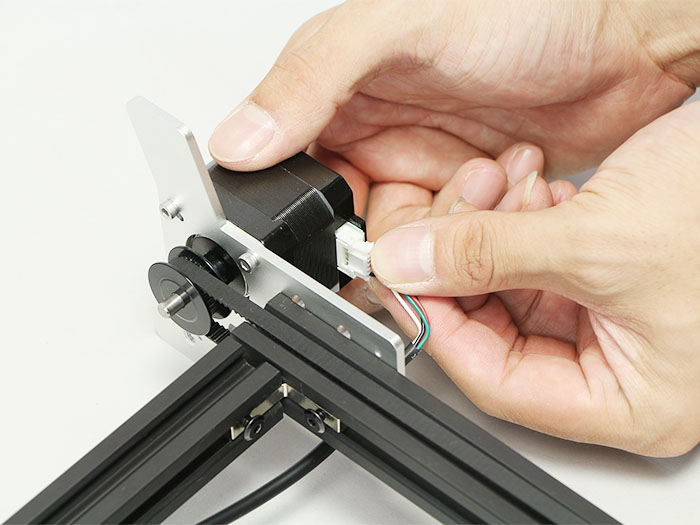

Y-Axis-Rケーブルのコネクタをステッピングモーターに接続します。

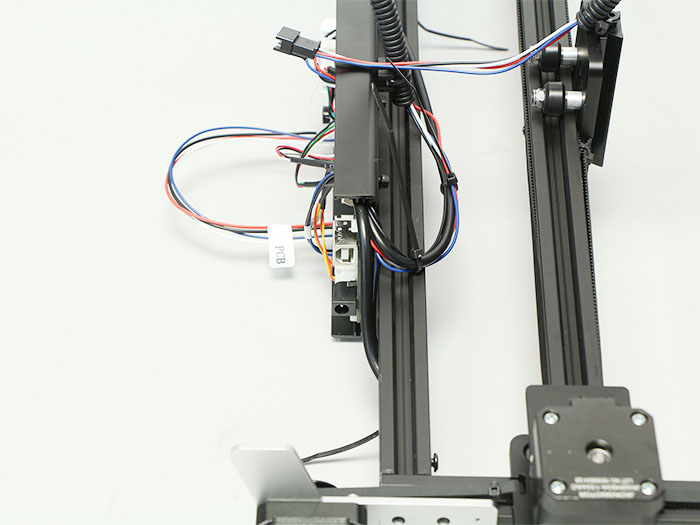

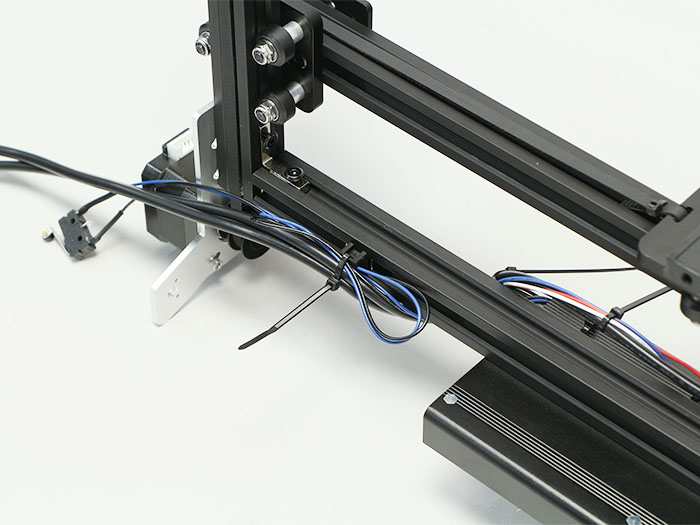

X-Axisケーブル、Y-Axis-Lケーブル、Foot Switchケーブルを予め取り付けておいた結束バンド固定具に固定します。

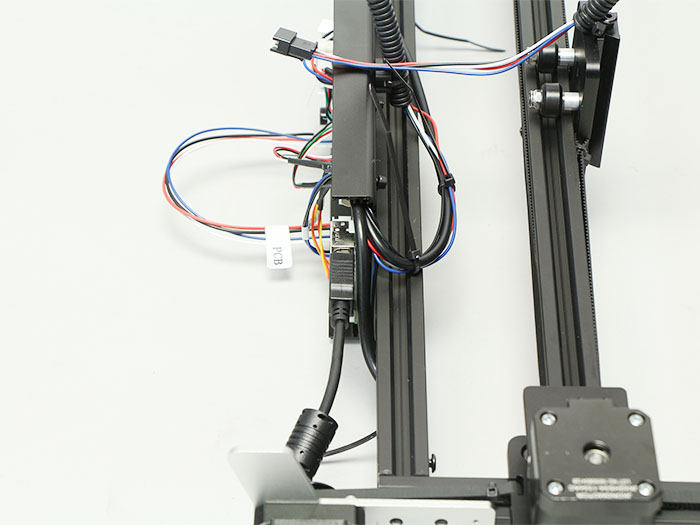

PCBケースのUSBケーブル接続部分にケーブルがかぶらないように配線してください。

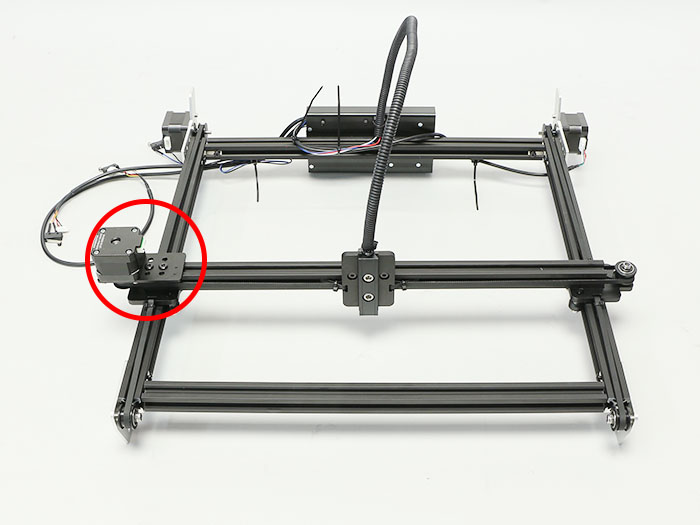

X-Axisケーブルの配線を行います。

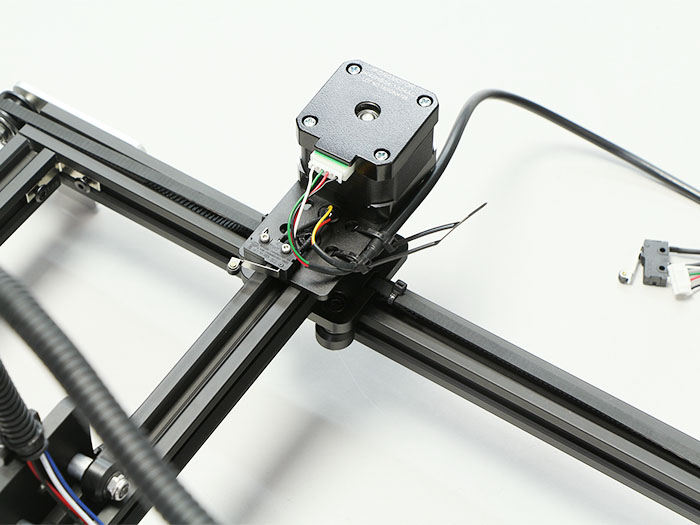

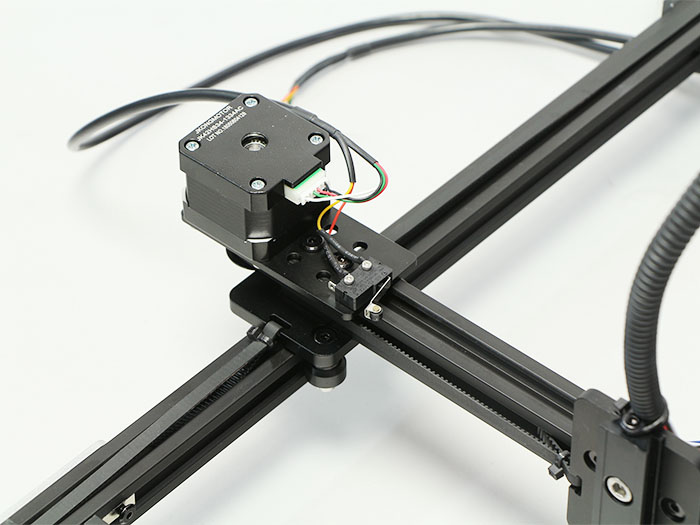

X-Axisケーブルのリミット(スイッチの向きに注意してください)をM2×10六角穴付きボルト2個で取り付けます。

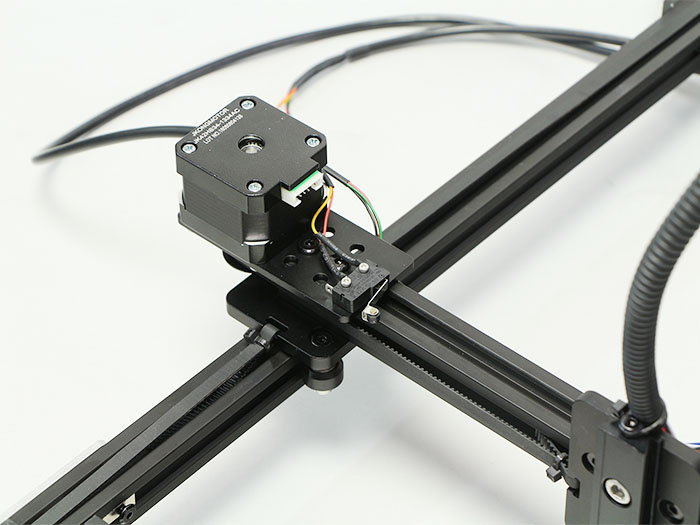

X-Axisケーブルのコネクタをステッピングモーターに接続します。

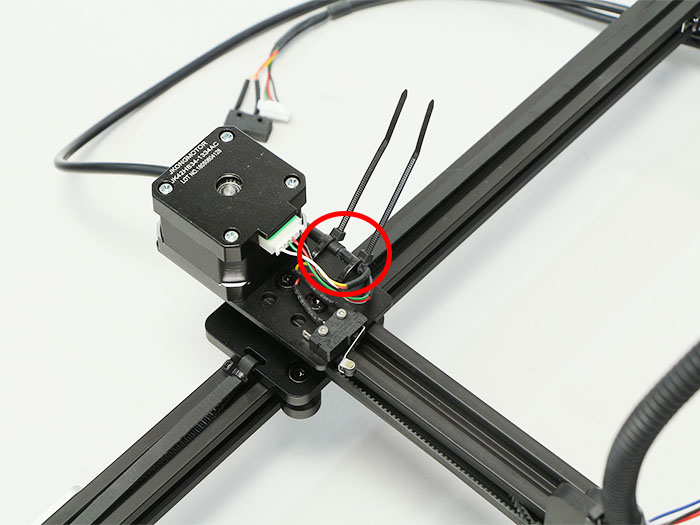

X-Axisケーブルを所定の位置で結束バンドで固定します。
Y-Axis-Lケーブルの配線を行います。

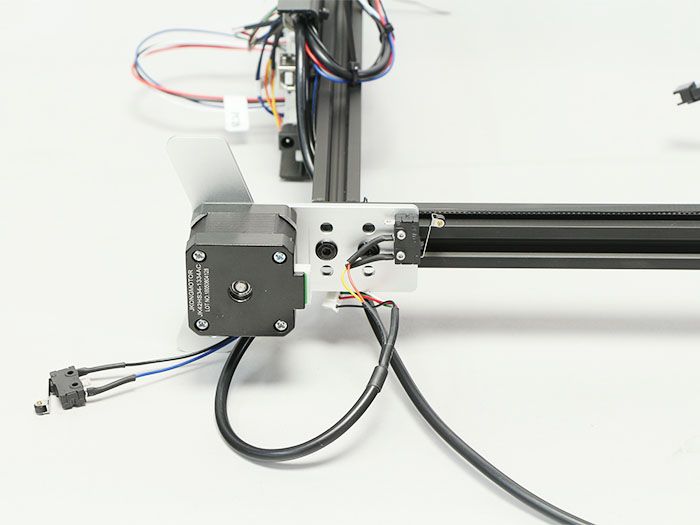

Y-Axis-Lケーブルのリミット(スイッチの向きに注意してください)をM2×10六角穴付きボルト2個で取り付けます。

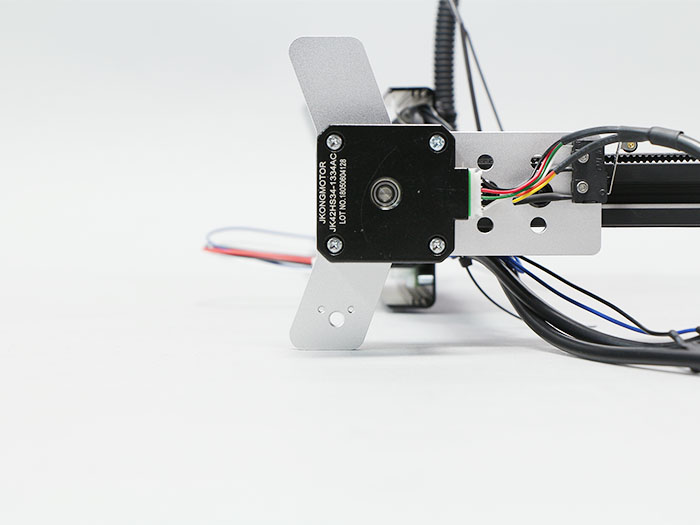

Y-Axis-Lケーブルのコネクタをステッピングモーターに接続します。

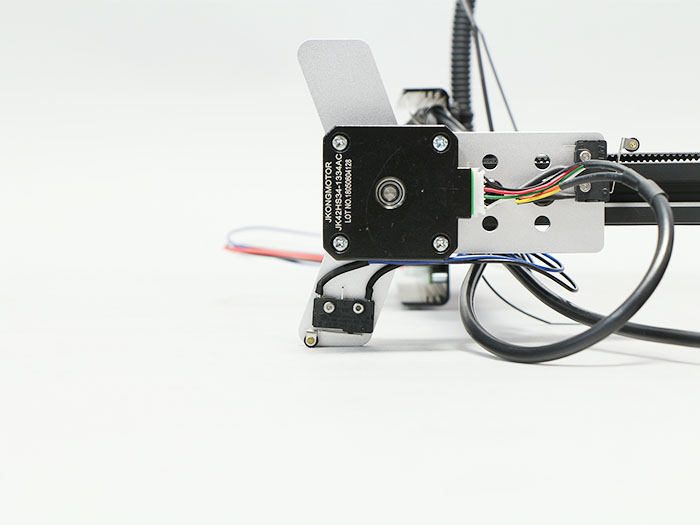

Foot SwitchケーブルのリミットをM2×10六角穴付きボルト2個で取り付けます。
結束バンドの余った部分をカットします。
