基板取り付け(差し替え用)
部品リスト
| 部品名 | パーツID | 画像 | 数量 |
|---|---|---|---|
| PCBケース | D-1 |
 |
1 |
| レーザー基板 （1.6W/3.5W） | A-1 |
 |
1 |
| コントロール基板 | A-1 |
 |
1 |
| M5×6低頭ボルト | C-1 |
 |
2 |
| M3×5ナイロンネジ | C-1 |
 |
9 |
| 結束バンド固定具 | C-1 |
 |
1 |
※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください
※3.5Wレーザーの場合の取り付け手順はページ下部にて説明しています。
基板取り付け（1.6Wの場合）
※3.5Wレーザーの場合の取り付け手順はレーザー基板(3.5w）の場合で説明しています。

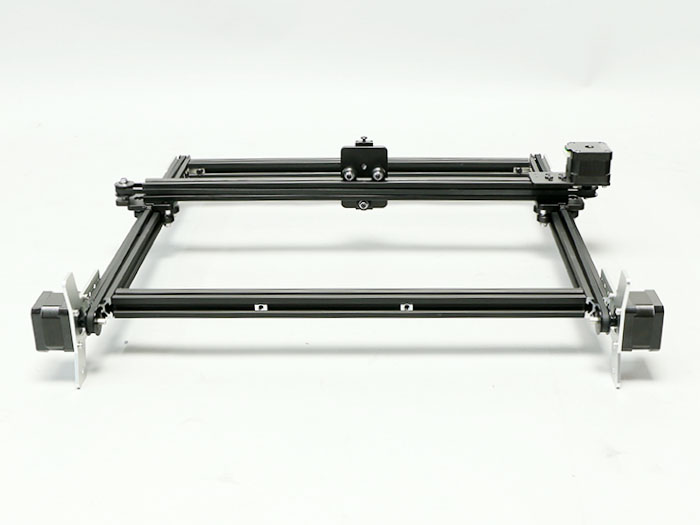

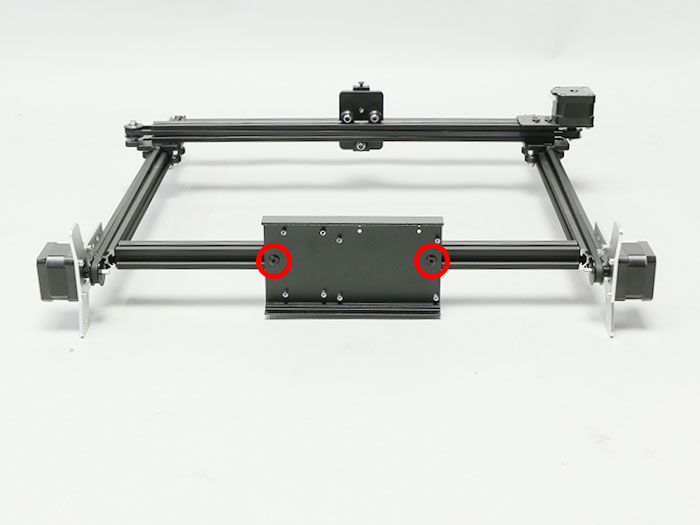

PCBケースを本体に取り付ける
PCBケースを本体後ろのV-slot 410mmに固定します。フレーム組み立て時に入れておいたM5Tナット2個とM5×6低頭ボルト2個で固定します。取り付け位置は真ん中を目安にしてください。

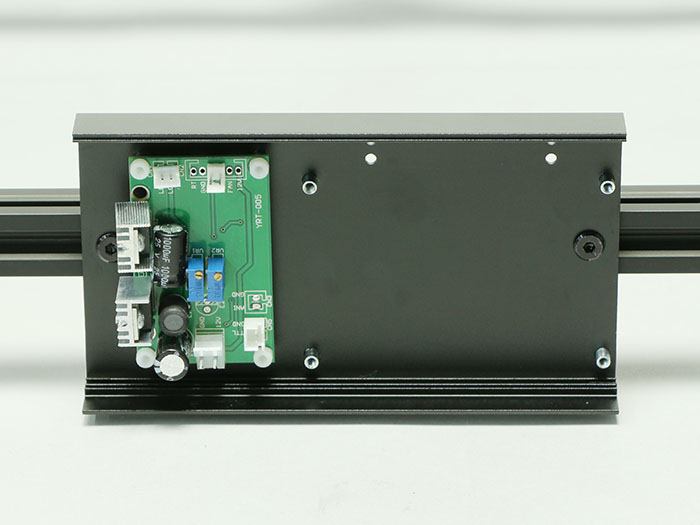

レーザー基板（1.6W）を取り付ける
レーザー基板をM3x5ナイロンネジで取り付けます。
レーザー基板の取り付け位置・取付方向は下記写真を参考にしてください。

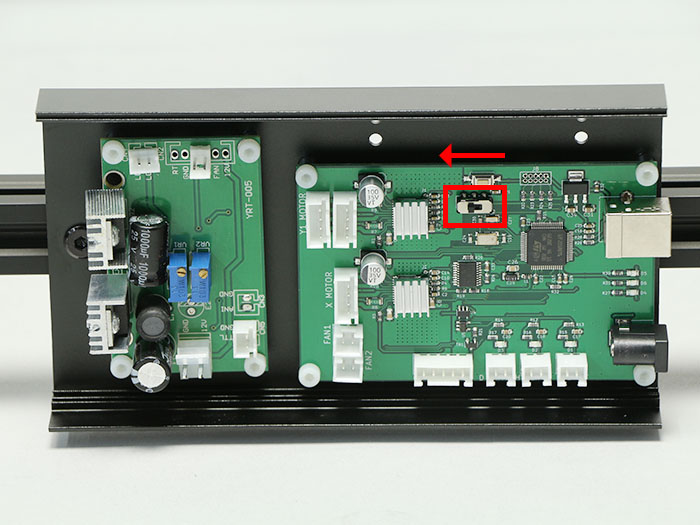

コントロール基板を取り付ける
以下の写真の位置、方向でコントロール基板をM3×5ナイロンネジ4個で取り付けます。
基板のスイッチが左側にあることを確認してください。

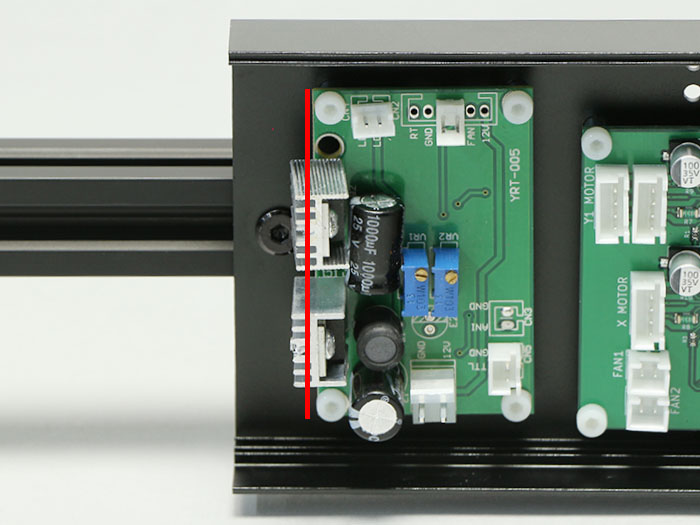

ヒートシンクの傾き調整

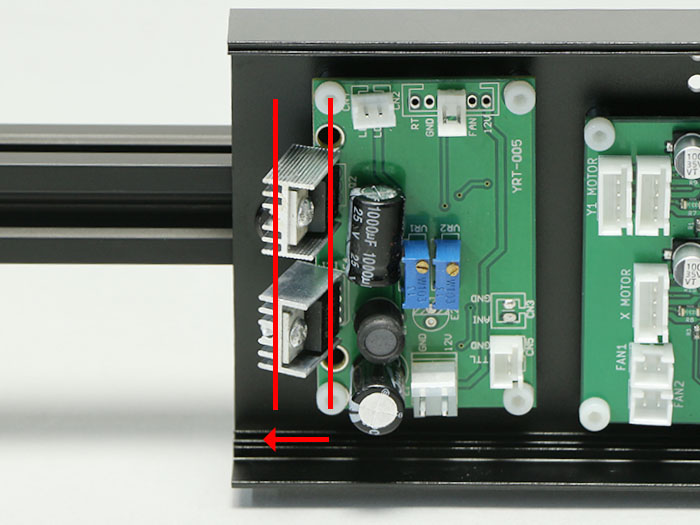

DCファンを取り付けるため、レーザー基板のヒートシンク2個を、写真を参考に5mm程度傾けます。傾けすぎるとPCBケースの側面カバーに当たってしまいます。側面カバーに当たらないようにしてください。
基板とヒートシンクが水平の状態から約5mmです。

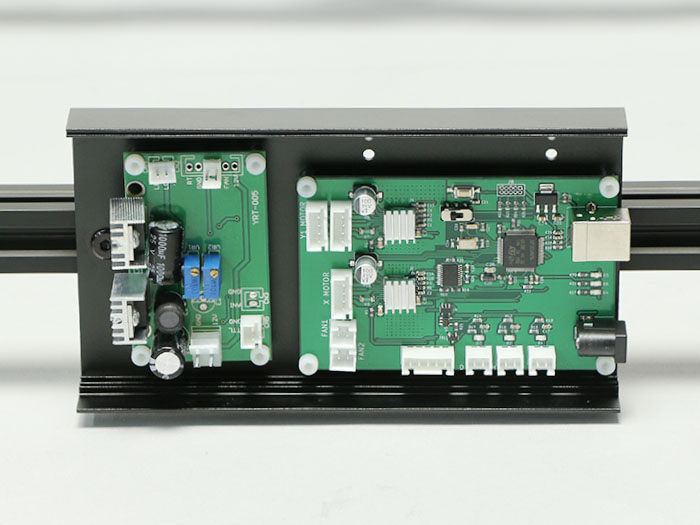

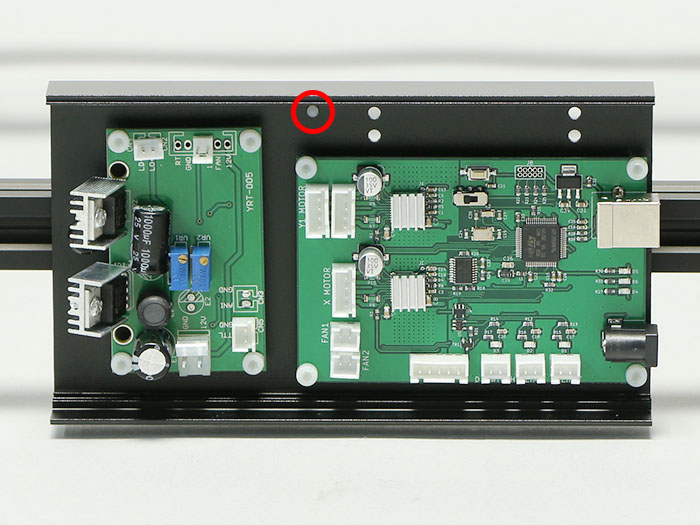

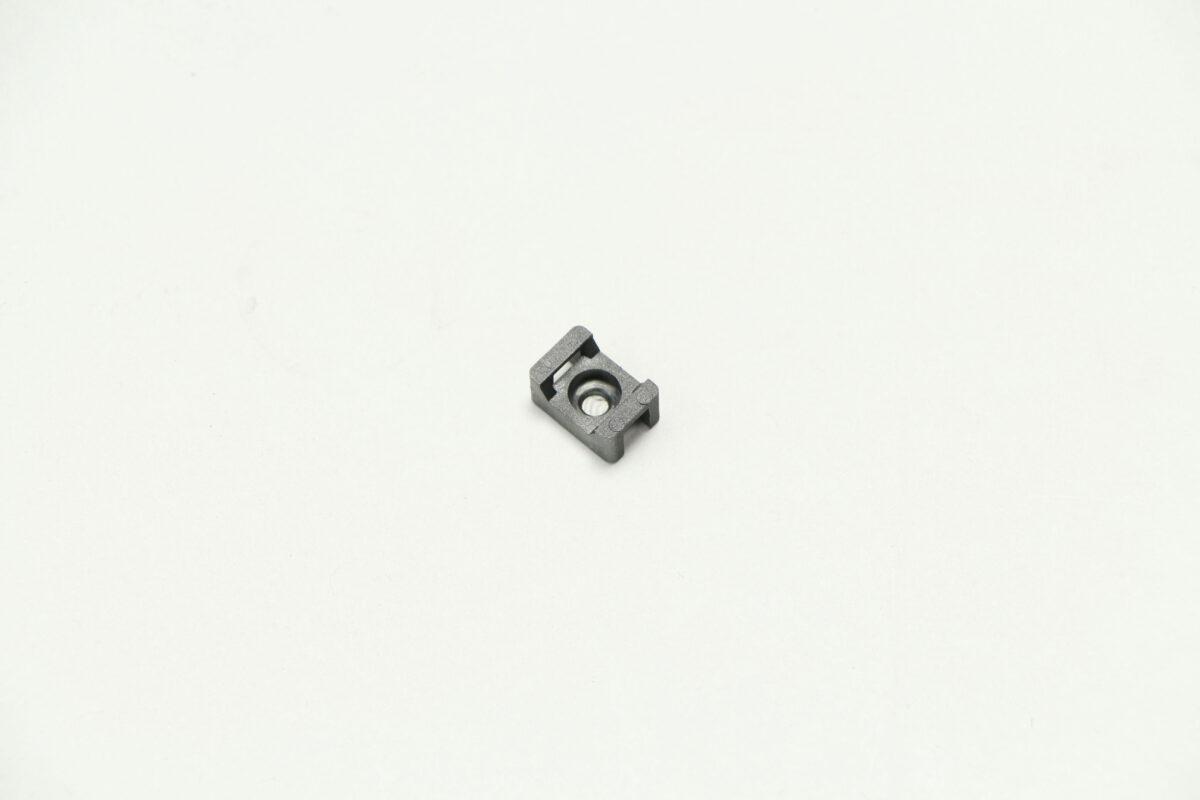

結束バンド固定具を取り付ける
赤丸の背面に結束バンド固定具をM3×5ナイロンネジで取り付けます。結束バンド固定具の向きは下記写真を参考にしてください。
基板取り付け（3.5Wの場合）
※1.6Wモデルの方はこちらはスキップしてください。

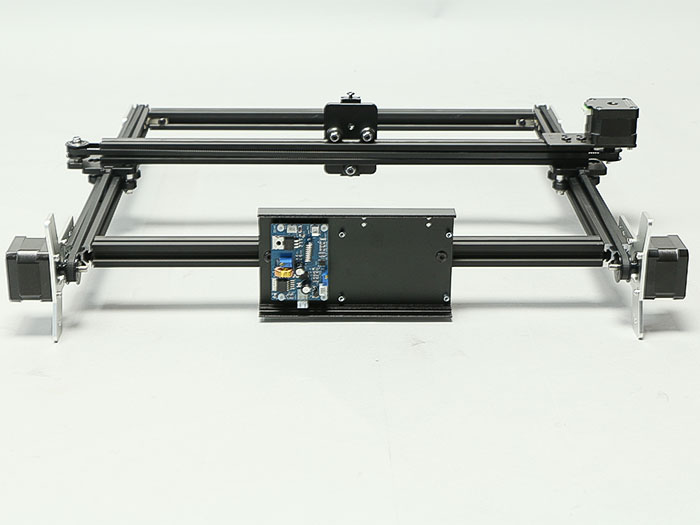

PCBケースを本体に取り付ける
PCBケースを本体後ろのV-slot 410mmに固定します。フレーム組み立て時に入れておいたM5Tナット2個とM5×6低頭ボルト2個で固定します。取り付け位置は真ん中を目安にしてください。

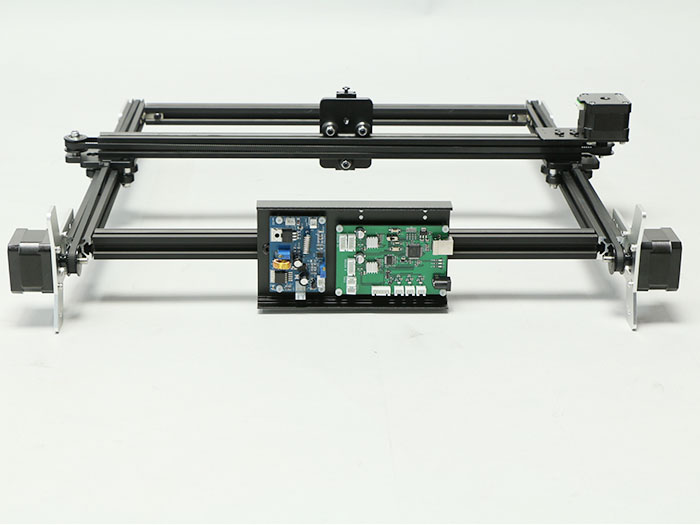

レーザー基板（3.5W）を取り付ける
レーザー基板の取り付け位置・取付方向は下記写真を参考にしてください。
コントロール基板を取り付ける
以下の写真の位置、方向でコントロール基板をM3×5ナイロンネジ4個で取り付けます。
基板のスイッチが左側にあることを確認してください。

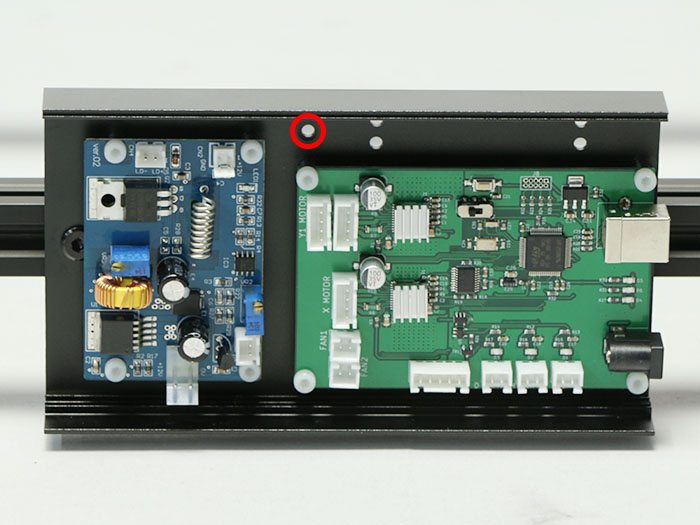

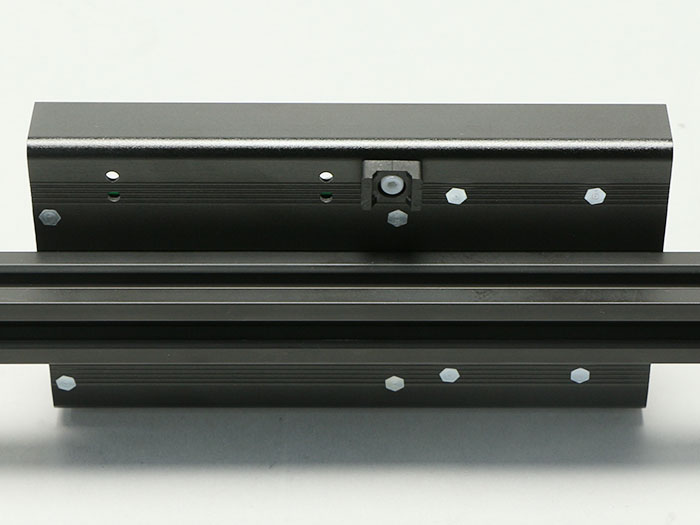

結束バンド固定具を取り付ける
赤丸の背面に結束バンド固定具をM3×5ナイロンネジで取り付けます。結束バンド固定具の向きは下記写真を参考にしてください。
