レーザーユニットの取り付け（差し替え用）
部品リスト
| 部品名 | パーツID | 画像 | 数量 |
|---|---|---|---|
| レーザーユニット | D-4 |
 |
1 |
| 光学キャリア | D-3 |
 | 1 |
| 高さ調整用アクリル | A-5 |
 | 1 |
| M6×8六角穴付きボルト | C-1 |
 | 1 |
| 結束バンド | C-1 |
 | 1 |
※パーツIDはFABOOL Laser Mini パッキングリストをご確認ください
光学キャリアを取り付ける
平らな場所で取り付けをしてください。

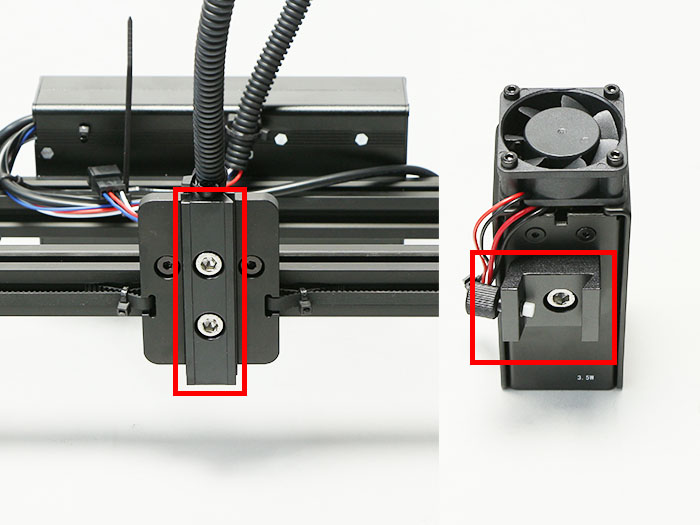

光学キャリアをレーザーユニット中央のネジ穴に仮止めしておきます。光学キャリアが傾かないように矢印方向に押さえつけながらM6×8六角穴付きボルトを締めて固定してください。

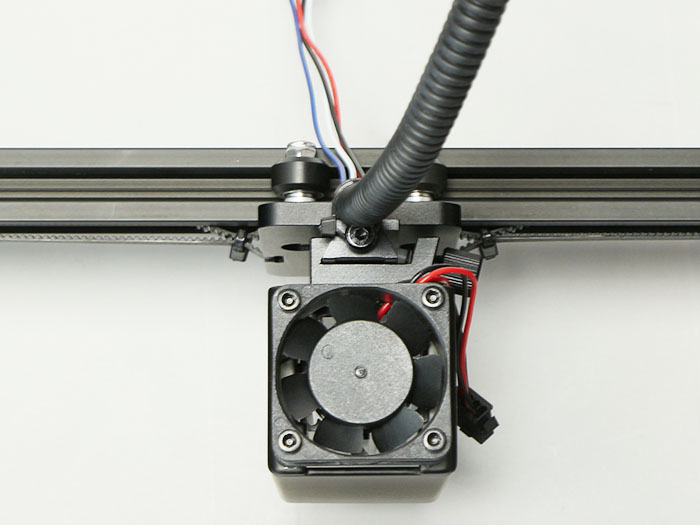

光学ステージ(本体mini v plate_C上設置)と光学キャリア(レーザーユニット上設置)で固定していきます。

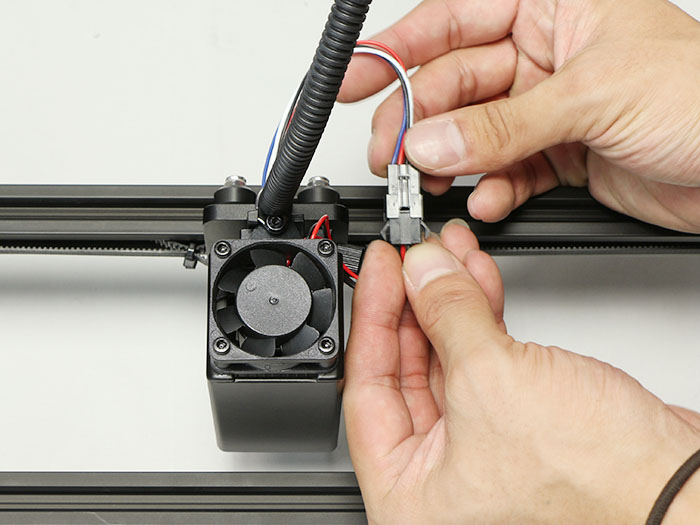

Laserケーブルとレーザーユニットを接続します。

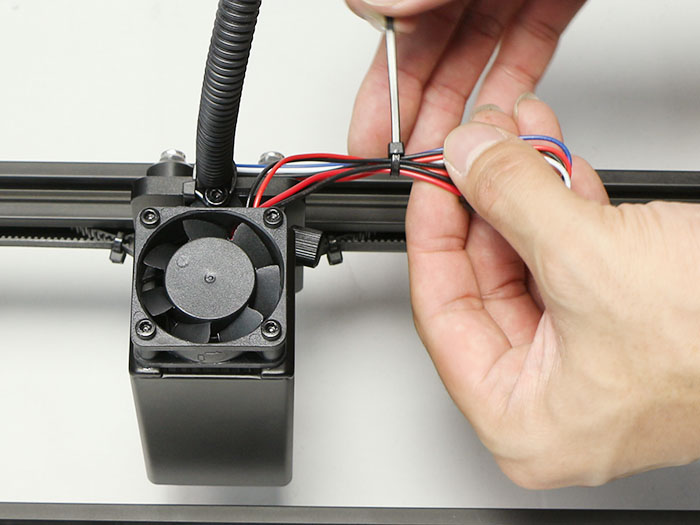

写真を参考にLaserケーブルを結束バンドでまとめます。

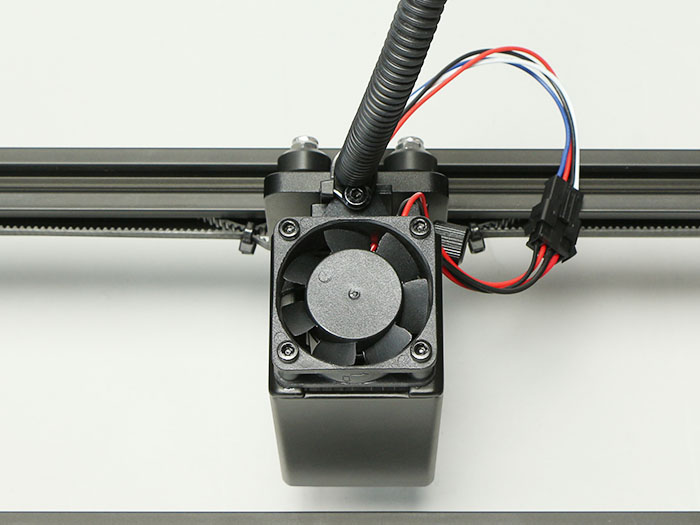

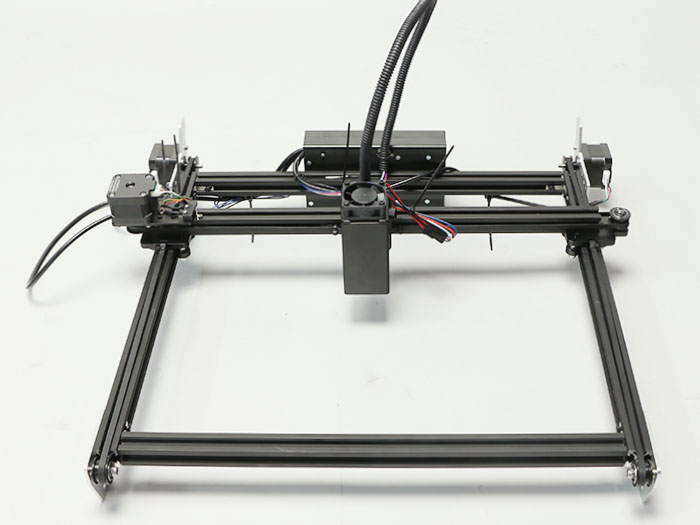

取り付け完了です。
