配線-1(差し替え用)

部品名	パーツID	数量
PCBケーブル	B-1	1
Laserケーブル	B-1	1
Y-Axis-Rケーブル	B-1	1
X-Axisケーブル	B-1	1
Y-Axis-Lケーブル	B-1	1
Foot Switchケーブル	B-1	1
結束バンド	C-1	2

※本工程は1.6Wモデルと3.5Wモデルで手順が異なります。以下にてそれぞれ説明しておりますので、該当箇所をご参照ください。

※3.5Wの場合は本ページ下部をご参照ください。

以下の写真を参考に計6種類のケーブルの配線を行います。

＜PCBケーブル＞

＜Laserケーブル＞　※反対側は後ほど配線

＜X-Axisケーブル＞　※反対側は後ほど配線

＜Y-Axis-Rケーブル＞　※反対側は後ほど配線

＜Y-Axis-Lケーブル＞　※反対側は後ほど配線

＜Foot Switchケーブル＞　※反対側は後ほど配線

ケーブルをすべて接続した状態です。

PCBケース内の配線を2本の結束バンドを使ってまとめます。固定方法は下記の動画を参考にしてください。

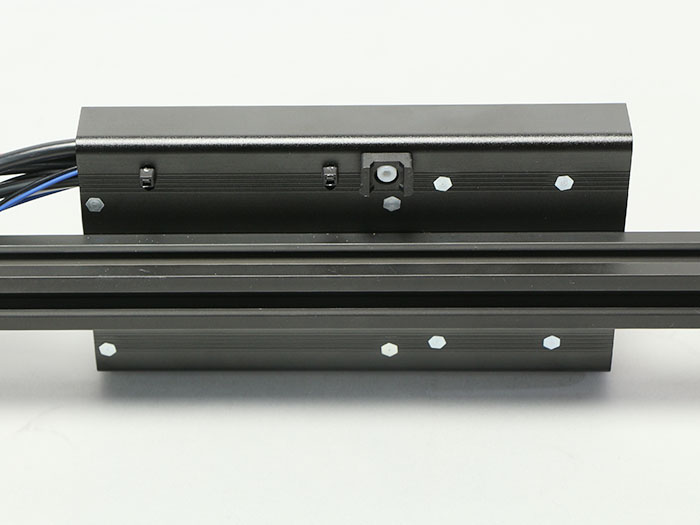

まとめた後は以下の写真のようになります。

配線まとめ後の結束バンドを裏から見ると以下の通りです。

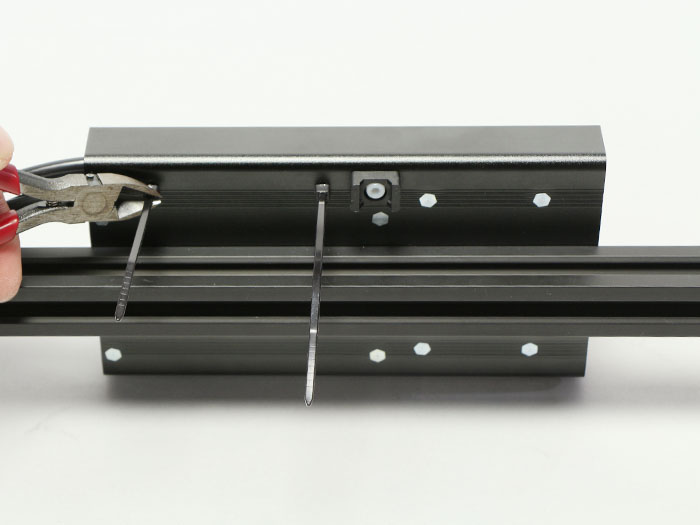

結束バンドのあまり部分は切ります。

以下の写真を参考に計6種類のケーブルの配線を行います。
2017年7月28日以降出荷の製品は3.5Wレーザー基板の形状の変更に伴いコネクタの位置に変更がございました。
2017年7月27日以前出荷の製品とは形状が異なりますので、ご注意ください。
