FABOOL Laser Mini用加工ベッド

このエントリーをはてなブックマークに追加

FABOOL Laser Mini用加工ベッド

部品表

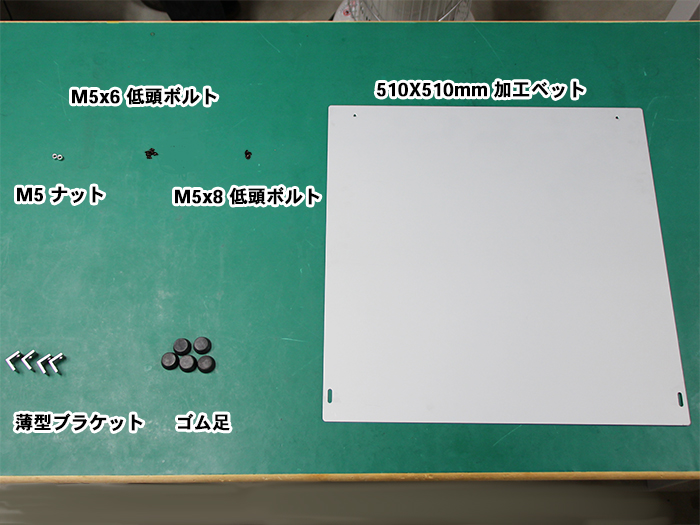

加工ベッド組立部品
部品 詳細 数量
510x510mm加工ベッド ステンレス 1
ゴム足 5
M5x6 低頭ボルト 6
M5x8 低頭ボルト 2
薄型ブラケット 4
M5ナット 2



FABOOL Laser Mini用加工ベッド取付

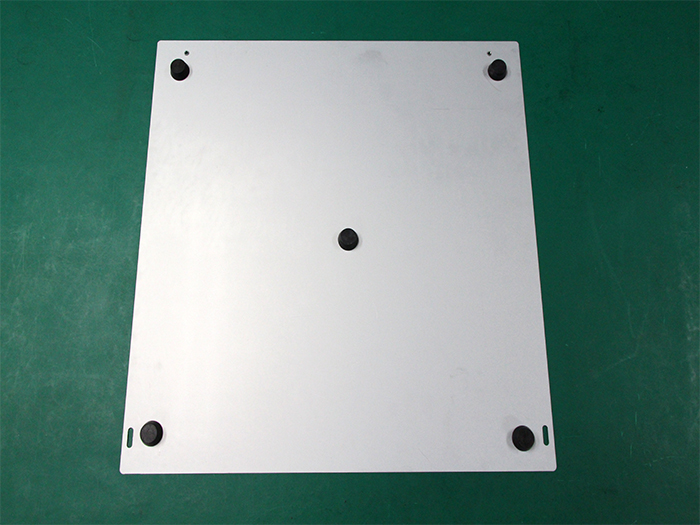

写真のように加工ベットの裏にゴム足を5つ付けます。
突起のある面が裏側です。

裏面にゴム足5つ

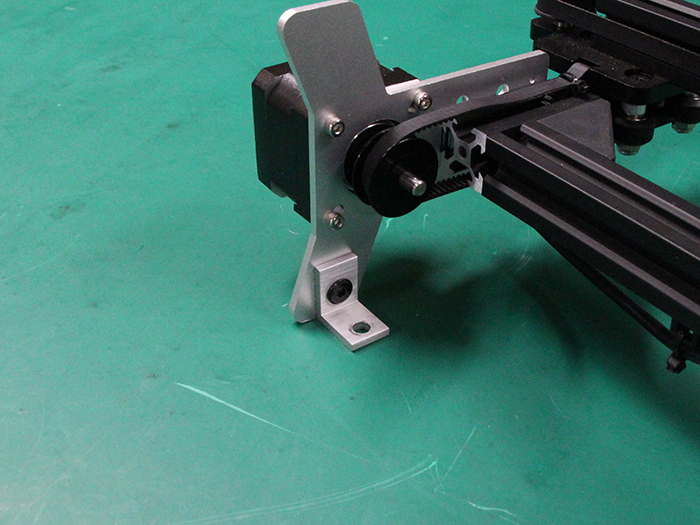

直角ブラケットをM5x6 低頭ボルトで本体に取り付けます。

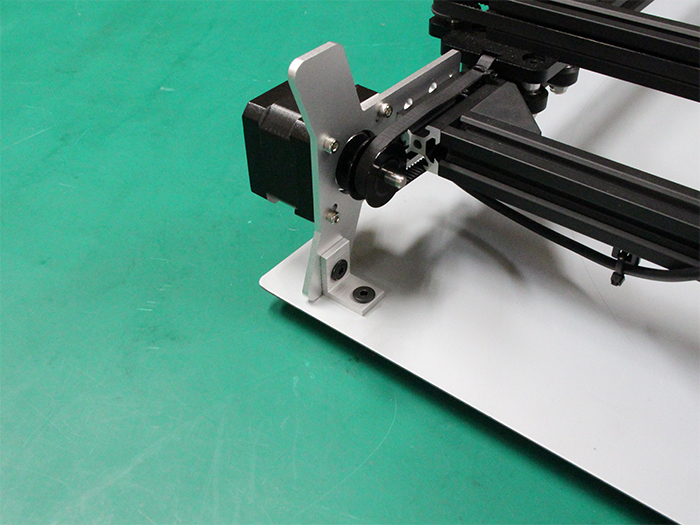

本体奥の足には、内側に取り付けます。

奥足の内側にブラケット

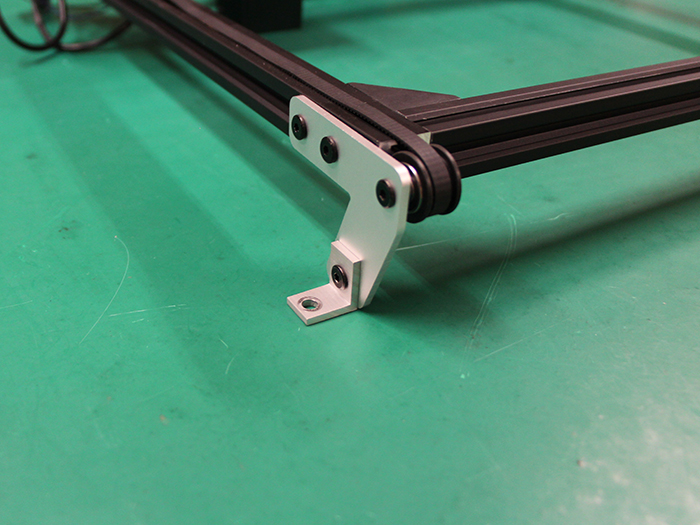

手前の足には、外側に取り付けます。

手前の足は外側にブラケット
本体を加工ベットに取り付けます。
まず、奥の足2本を長穴でない方の穴にM5x6 低頭ボルトで取り付けます。
仮止め程度に取り付けます。

奥の足仮止め

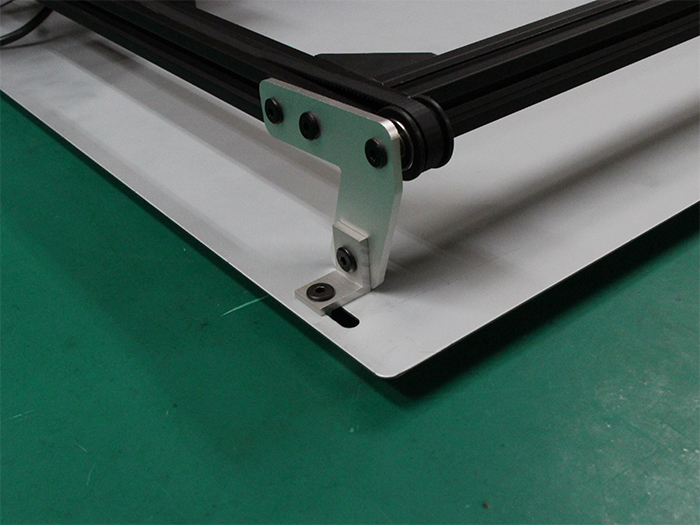

次に、手前の足2本を長穴にM5x8 低頭ボルトとM5ナットで取り付けます。

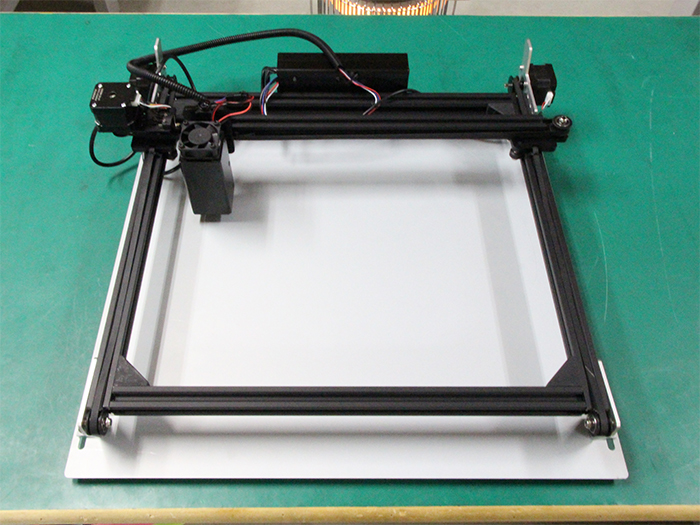

手前の足はナットとボルトで固定 組立完了正面

以上で加工ベット取り付けの完了です。
