FABOOL Laser Mini用排気ファンキット(2019年1月17日出荷以降の方)

cover bottom 取付

部品表

排気ファン

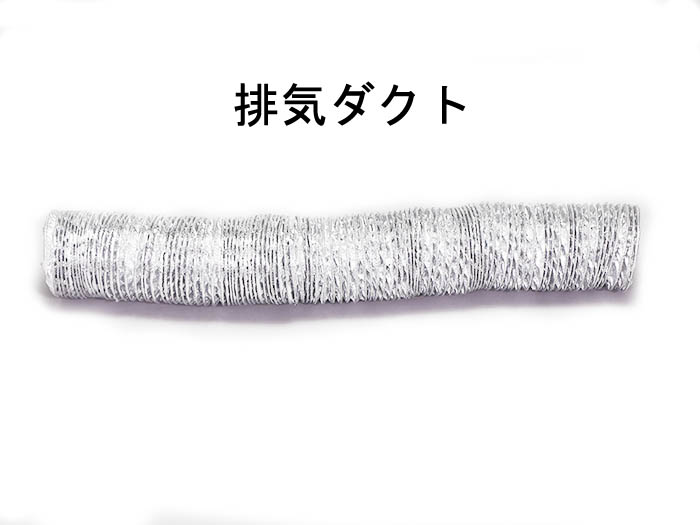

排気ダクト
ダクト固定具


部品名 数量
排気ファン 1
排気ダクト 2
ダクト固定具 3



排気ダクトの取り付け

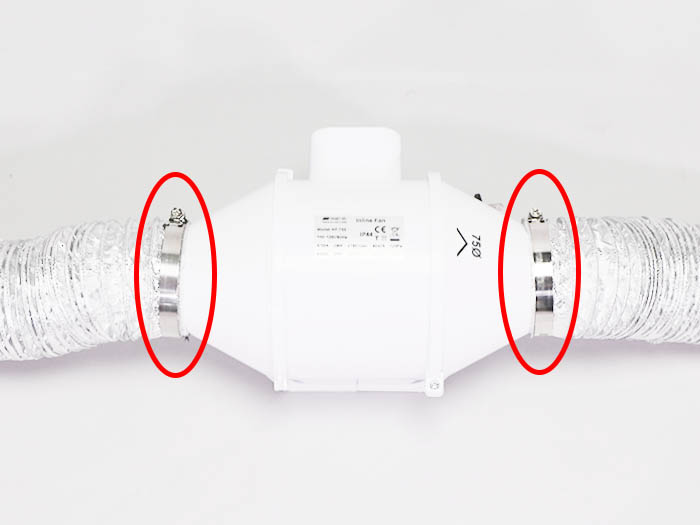

まず、排気ファンの両端をダクト固定具を使って排気ダクトを取り付けます。

排気ダクト取り付け

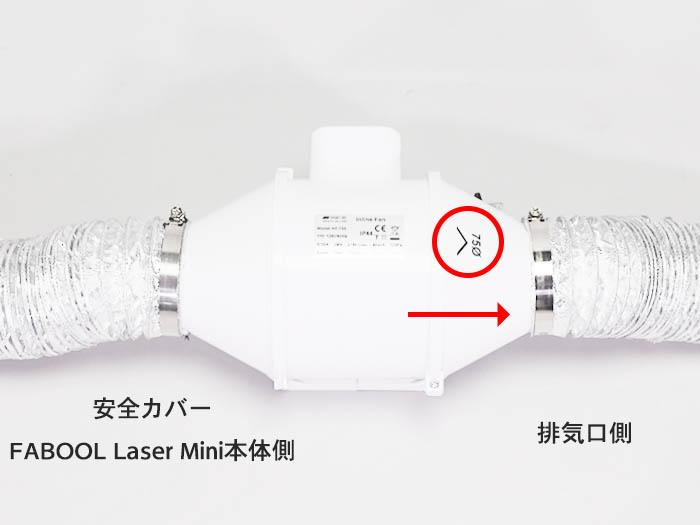

排気ファン本体に書かれている矢印の方向が、空気の流れる方向となりますので、以下の写真の通り左側が安全カバー(FABOOL Laser Mini本体)側、右側が排気口側となります。

空気の流れる方向

FABOOL Laser Mini用安全カバーをご使用の場合は、安全カバー背面の排気ソケットに排気ダクトを差し込みます。

ゴムを2枚重ね

ダクトの固定には、前述の工程と同様、排気ダクト固定具をご使用ください。

ゴムの上に固定具

反対側(排気口側)のダクト口を部屋の外に向け設置したら、完成です。

<追記>
煙やにおいの吸引力は当然ながら低減しますが、以下の写真のように安全カバーなしで使用することも可能です。

安全カバーなし状態
